Ручная коробка переключения передач (РКПП) - Узел корпуса







5.

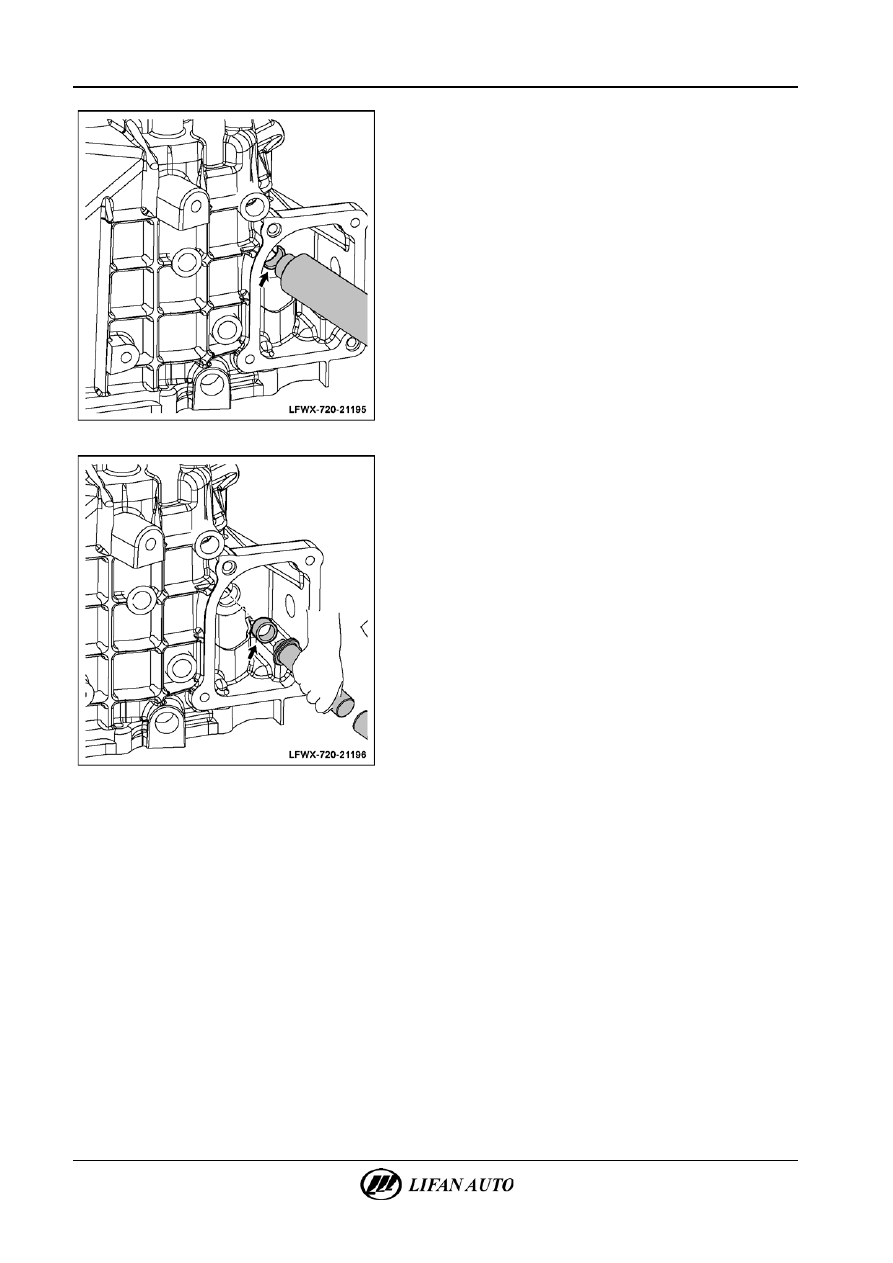

Замена вкладыша направляющей рычага

переключения.

А.  С помощью инструмента для установки вкладыша

установить вкладыш направляющей рычага переключения.







Б.  Установить корпус в установочное положение с помощью

инструмента для установки.







Сцепление



Сцепление ................................................................ 22-1

Подготовка ......................................................... 22-1



Технические условия выполнения

ремонта ............................................................... 22-2



Меры предосторожности .................................. 22-2



Схематическое изображение

компонентов (компоновка привода

сцепления) .......................................................... 22-3



Описание системы ............................................. 22-4



Проверка на автомобиле ................................... 22-5



Поиск и устранение неисправностей.................. 22-6



Таблица признаков неисправностей................. 22-6



Педаль сцепления .................................................. 22-8



Регулировка ........................................................ 22-8



Замена ................................................................. 22-9



Главный цилиндр сцепления ............................ 22-11



Замена ............................................................... 22-11



Рабочий цилиндр сцепления .............................. 22-14



Замена ............................................................... 22-14



Прокачка ........................................................... 22-16



Узел сцепления ..................................................... 22-17



Проверка ........................................................... 22-17



Замена ............................................................... 22-18

















Сцепление - Сцепление

22-1



Сцепление

Подготовка

1.

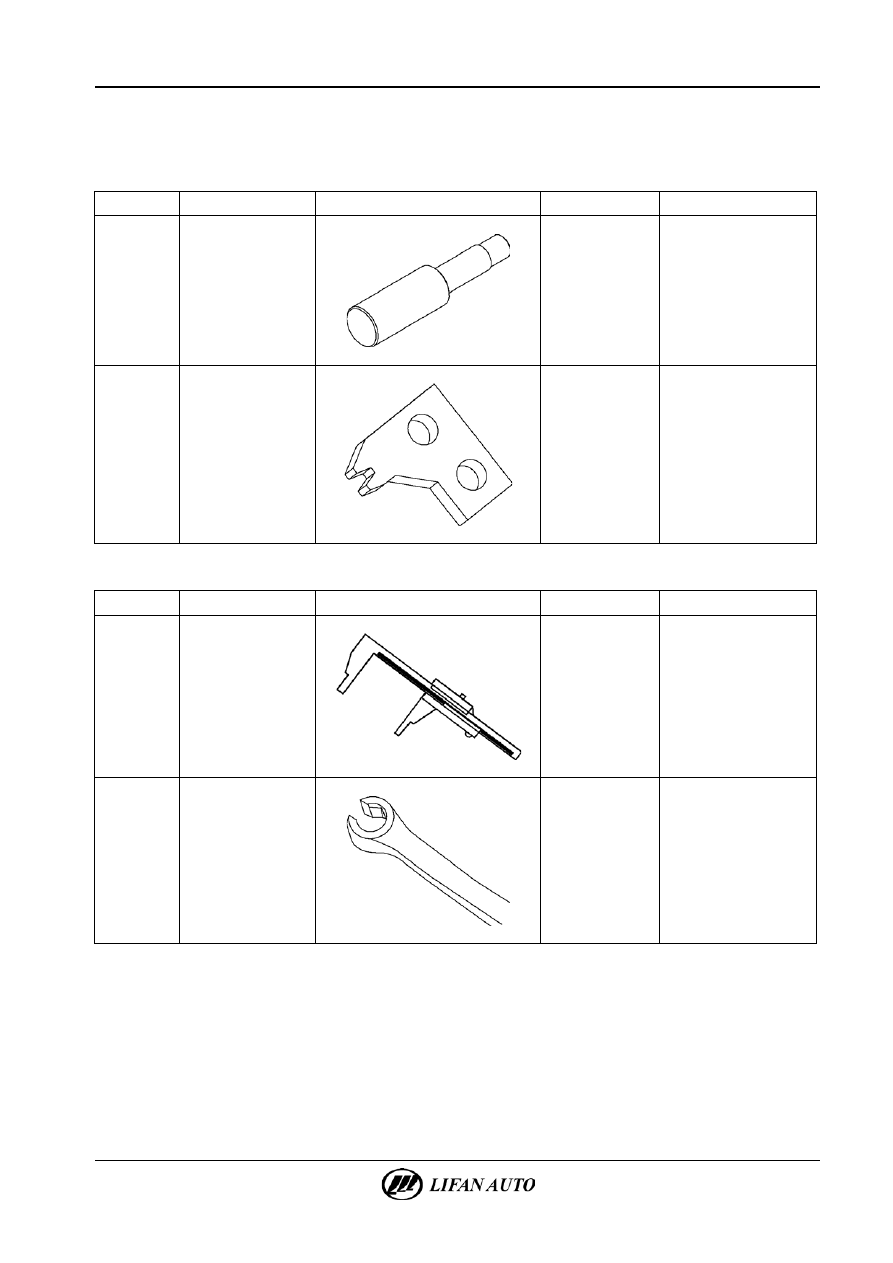

Специальный инструмент.

Поз.

Инструменты

Схематическое изображение

№

Описание

1

Оправка

для центрирования

нажимного диска





Для центрирования при

установке нажимного

и ведомого дисков

сцепления

2

Стопор маховика





Для предотвращения

проворачивания маховика

при снятии нажимного

диска сцепления



2.

Рекомендуемые инструменты.

Поз.

Инструменты

Схематическое изображение

№

Описание

1

Штангенциркуль





Для измерения износа

сцепления

2

Трубный ключ





Отвинчивание

наконечника трубки

подачи гидравлической

жидкости и штуцера

прокачки
