12-156

Система управления двигателем - Поиск и устранение неисправностей







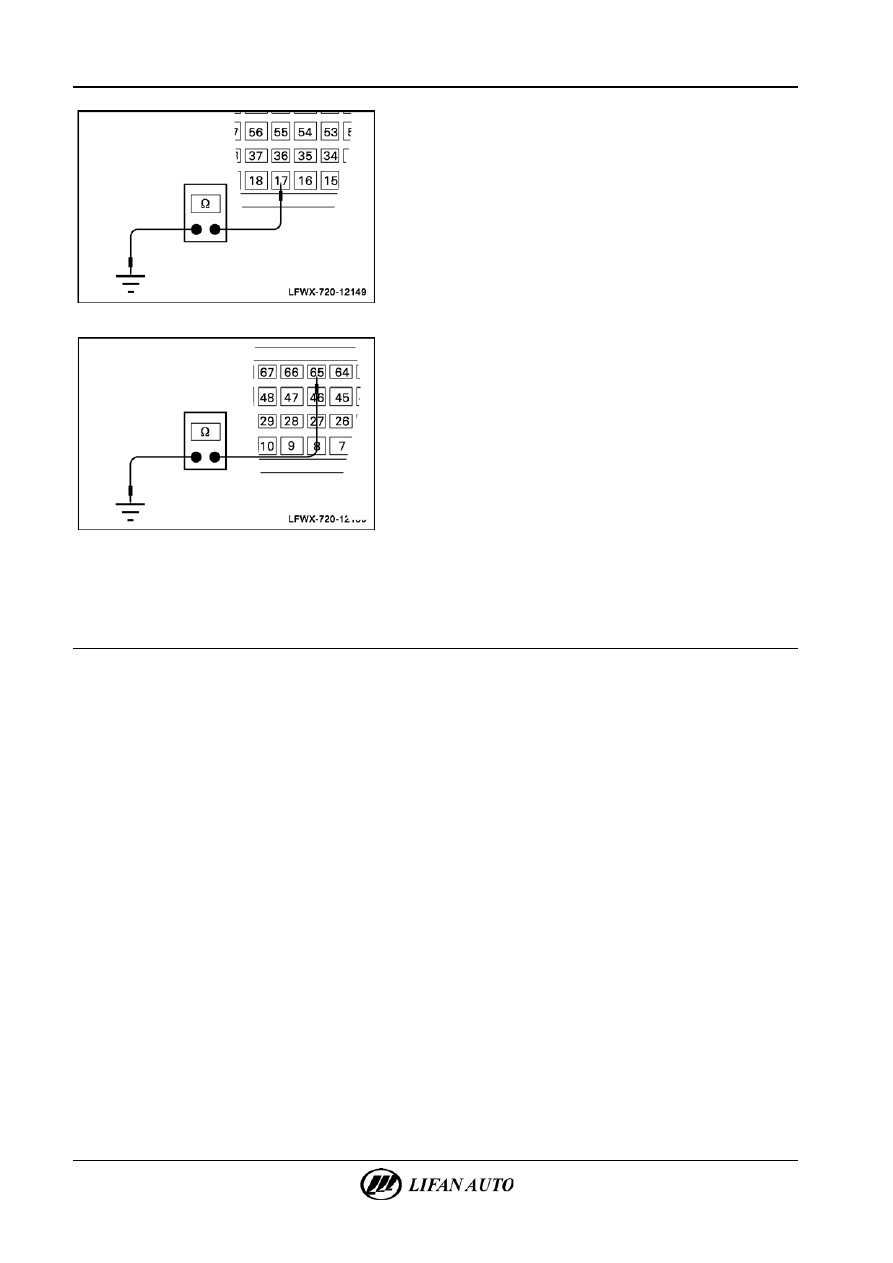

Г.  С помощью цифрового мультиметра измерить

сопротивление между выводом 17 соединителя E01

и массой.
Сопротивление: > 1 Мом.







Д.  Измерить с помощью цифрового мультиметра

сопротивление между выводом 50 соединителя E01

и массой.
Сопротивление: > 1 Мом.

Все ли параметры проверки соответствуют нормальным значениям?
Да > Перейти к пункту 5.
Нет > Отремонтировать или заменить неисправный жгут проводов.

5.

Замена ЭБУ.

А.  Заменить ЭБУ.
Б.  Использовать диагностический прибор для выполнения процедуры подтверждения кодов неисправностей.
В.  Выполнить процедуру считывания потока данных от датчиков.
Г.  Убедиться в отсутствии кодов неисправностей и в соответствии данных.



Система управления двигателем - Поиск и устранение неисправностей

12-157



P0562 —

Низкое напряжение в системе.

P0563 —

Высокое напряжение в системе.

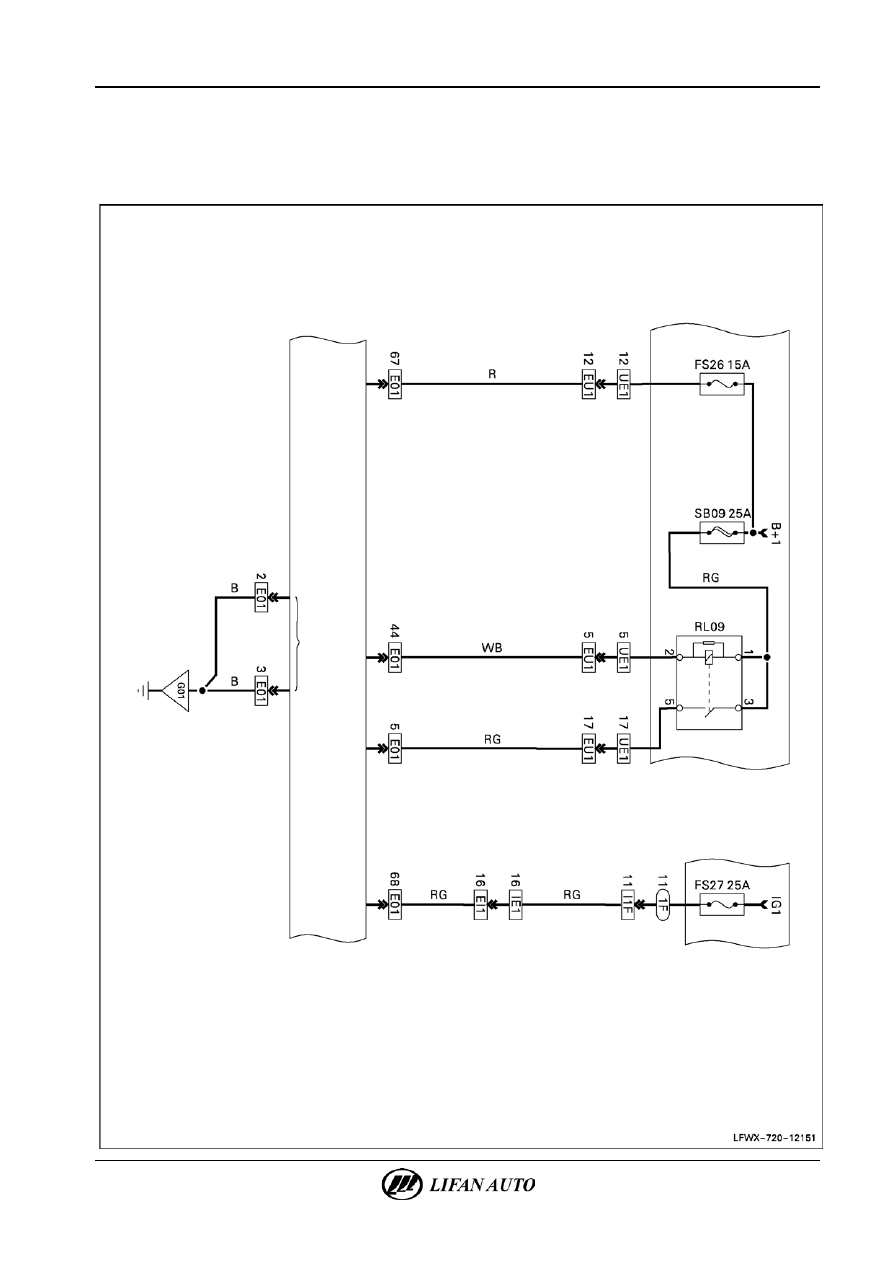

Схема электрических соединений



Мон
таж

ны

й б

лок



мот

орн
ог

о

от

сек
а



Мон
таж

ны

й б

лок



в



са

ло

не



П

ит

ание
 от



ак

кум

ул

ят

орн
ой



ба

та

ре

и



У

пр

ав

ле

ни

е

гла

вн

ы

м р

еле



ECM



G

ND



П

ит

ание
 от



ак

кум

ул

ят

орн
ой



ба

та

ре

и



ПИТАНИЕ



IG1



12-158

Система управления двигателем - Поиск и устранение неисправностей





Диагностические процедуры

1.

Первичная проверка.

А.  Перед выполнением следующих процедур следует убедиться в надлежащем подключении к массе электронного

блока управления (ЭБУ).

Б.  Перед выполнением электронной диагностики и проверки необходимо свериться со схемой электрических

соединений и сведениями о компонентах.

В.  Перед выполнением измерений необходимо убедиться в отсутствии поломок, ослабления или коррозии

контактов соединителя и обеспечить надлежащий контакт.

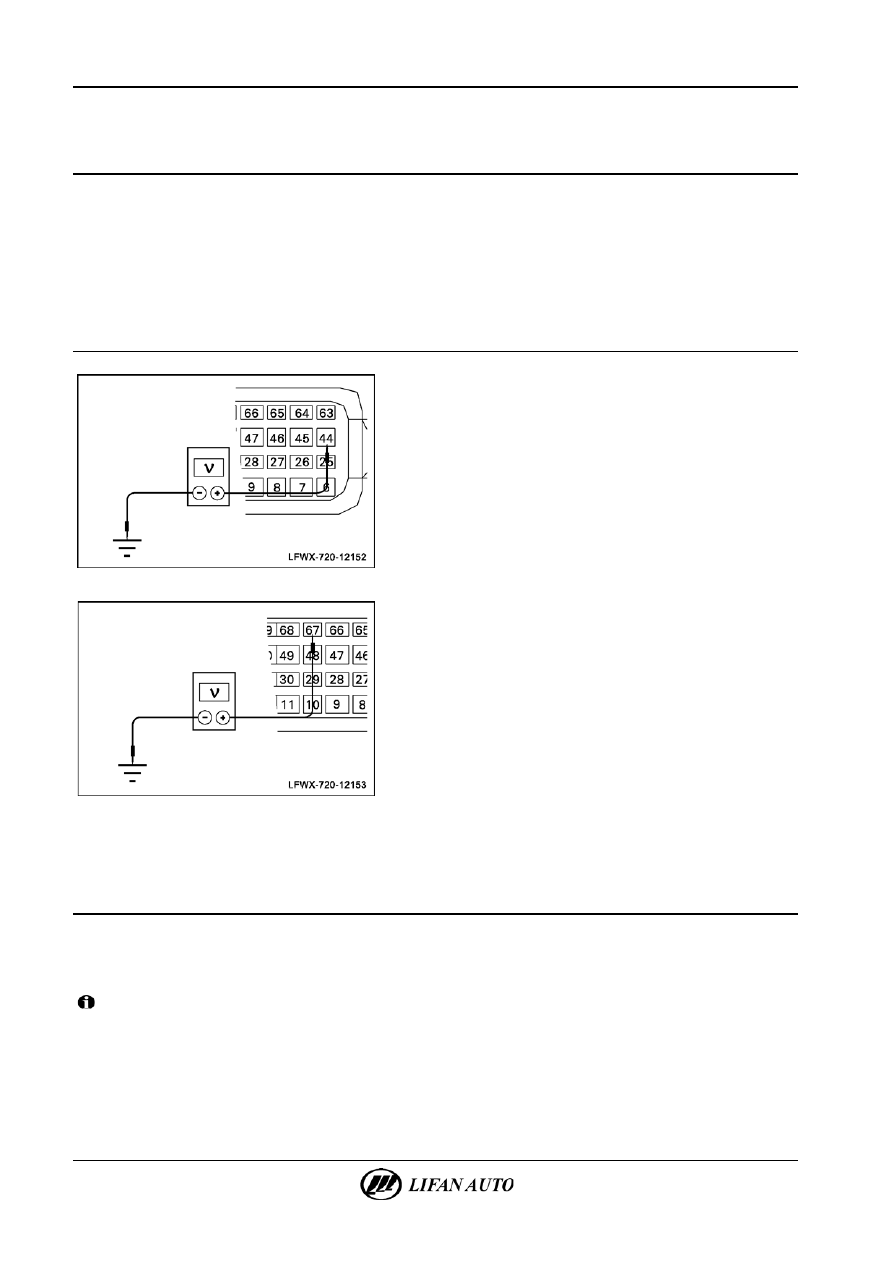

2.

Проверка напряжения питания ЭБУ.



А.  Выключить зажигание.
Б.  Отключить соединитель E01 электронного блока

управления.

В.  Включить зажигание.
Г.  Измерить с помощью цифрового мультиметра напряжение

между выводом 2 соединителя E01 и массой.
Напряжение: 11-14 В.







Д.  Измерить с помощью цифрового мультиметра напряжение

между выводом 2 соединителя E01 и массой.
Напряжение: 11-14 В.

Все ли параметры проверки соответствуют нормальным значениям?
Да > Перейти к пункту 4.
Нет > Перейти к пункту 3.

3.

Проверка предохранителя и реле цепи питания ЭБУ.

А.  Выключить зажигание.
Б.  Открыть монтажный блок в моторном отсеке.
В.  Извлечь предохранитель FS26, SB09.



Внимание!

Для удаления предохранителя должен использоваться специальный съемник. Не следует снимать его руками,

так как при этом предохранитель может быть поврежден.



Система управления двигателем - Поиск и устранение неисправностей

12-159





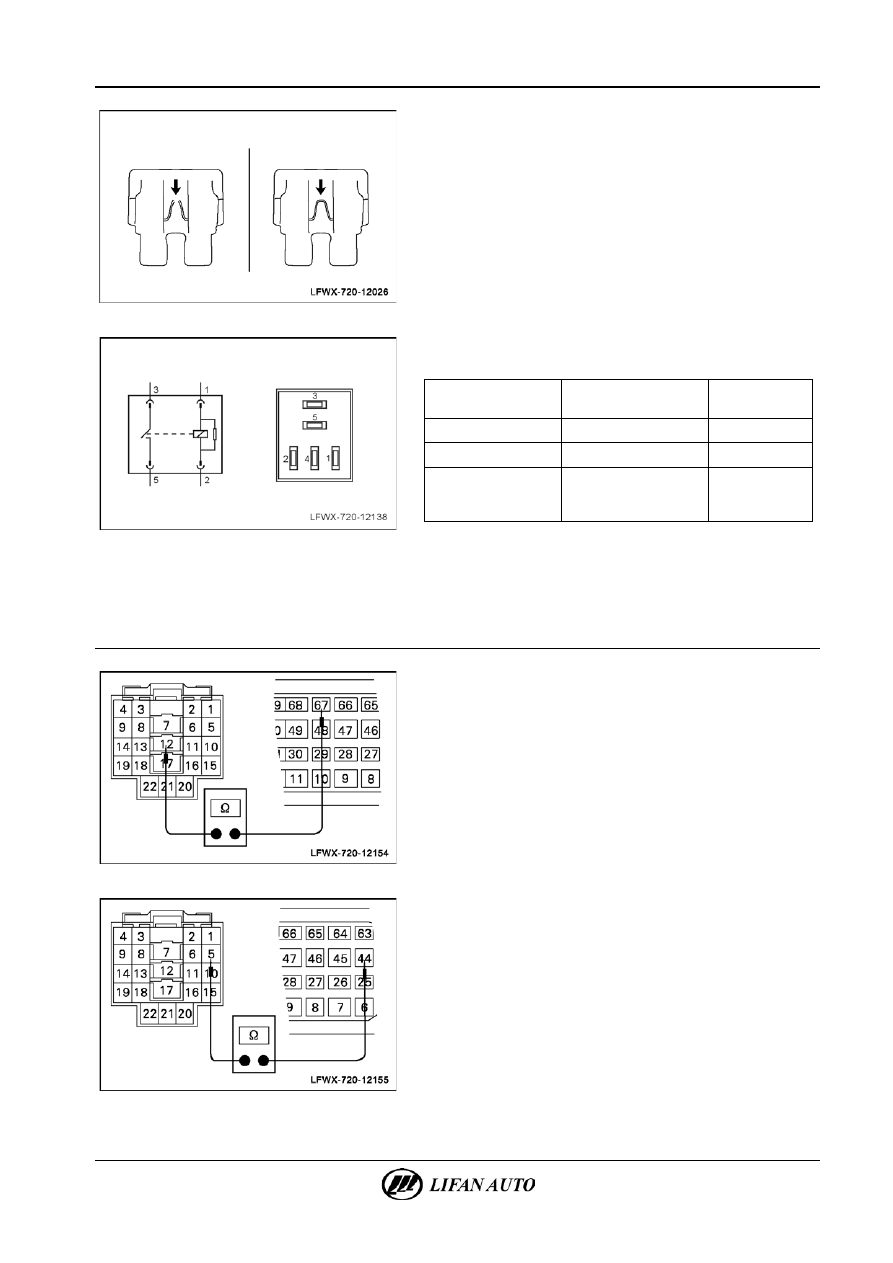

Г.  Проверить состояние предохранителя FS26, SB29.







Д.  Проверить реле RL09.

Номинальное значение:

Состояние

Мультиметр

подключен к выводам

Нормированное

значение

Нормальное состояние

1-2

Включение

Нормальное состояние

3-5

Цепь разомкнута

Подать напряжение

питания на выводы 3

и 5

3-5

Включение



Все ли параметры проверки соответствуют нормальным значениям?
Да > Перейти к пункту 4.
Нет > Заменить соответствующий предохранитель (см. номинал) или реле.

4.

Проверка проводки и соединителя цепи питания ЭБУ.



А.  Отключить соединитель EU1.
Б.  Отключить соединитель E01.
В.  Измерить с помощью цифрового мультиметра

сопротивление между выводом 12 соединителя E12

и выводом 67 соединителя E01.
Сопротивление: ≤ 2 Ом.







Г.  С помощью цифрового мультиметра измерить

сопротивление между выводом 5 соединителя E12

выводом 44 соединителя E01.
Сопротивление: ≤ 2 Ом.

Отключение



Рабочий
