Lifan 720 / Cebrium. Руководство - часть 67

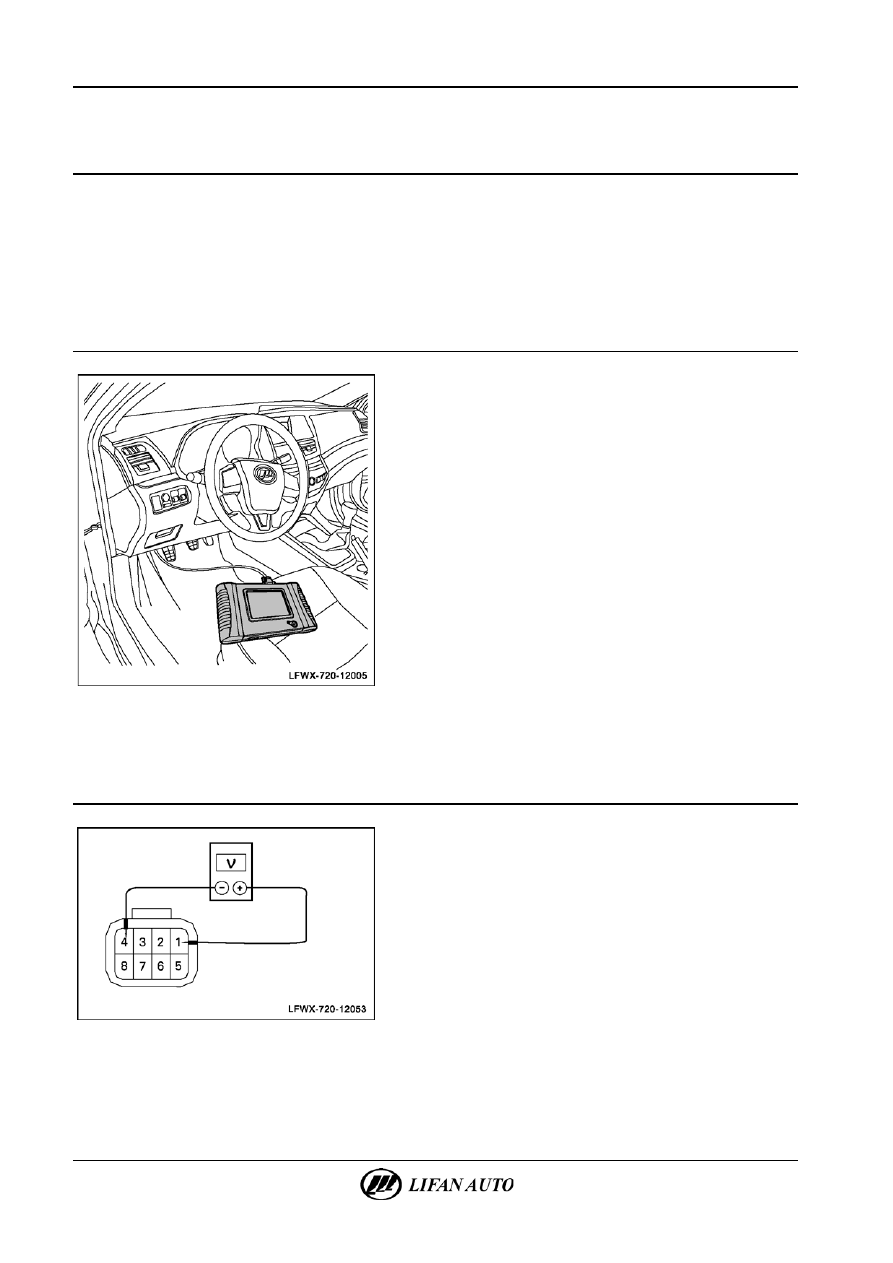

12-100

Система управления двигателем - Поиск и устранение неисправностей





Диагностические процедуры

1.

Первичная проверка.

А.  Перед выполнением следующих процедур следует убедиться в надлежащем подключении к массе электронного

блока управления (ЭБУ).

Б.  Перед выполнением электронной диагностики и проверки необходимо свериться со схемой электрических

соединений и сведениями о компонентах.

В.  Перед выполнением измерений необходимо убедиться в отсутствии поломок, ослабления или коррозии

контактов соединителя и обеспечить надлежащий контакт.

2.

Считывание кодов неисправностей с помощью диагностического прибора.



А.  Подключить диагностический прибор к диагностической

колодке.

Б.  Включить зажигание.
В.  Нажать кнопку включения питания на диагностическом

приборе.

Г.  Выбрать следующие меню: система питания/система

двигателя (Delphi VVT ETC)/считывание кодов

неисправности.

Д.  Выполнить считывание кодов неисправностей.

Отображены ли коды P0122, P0123, P0222, P0223?
Да > Перейти к пункту 3.
Нет > Перейти к перечню диагностических кодов неисправности.

3.

Проверка напряжения питания датчика положения дроссельной заслонки.



А.  Отключить соединитель E17.
Б.  Включить зажигание.
В.  С помощью цифрового мультиметра измерить напряжение

между выводами 1 и 4 соединителя E17.
Напряжение: 5 В.

Все ли параметры проверки соответствуют нормальным значениям?
Да > Перейти к пункту 4.
Нет > Перейти к пункту 5.



Система управления двигателем - Поиск и устранение неисправностей

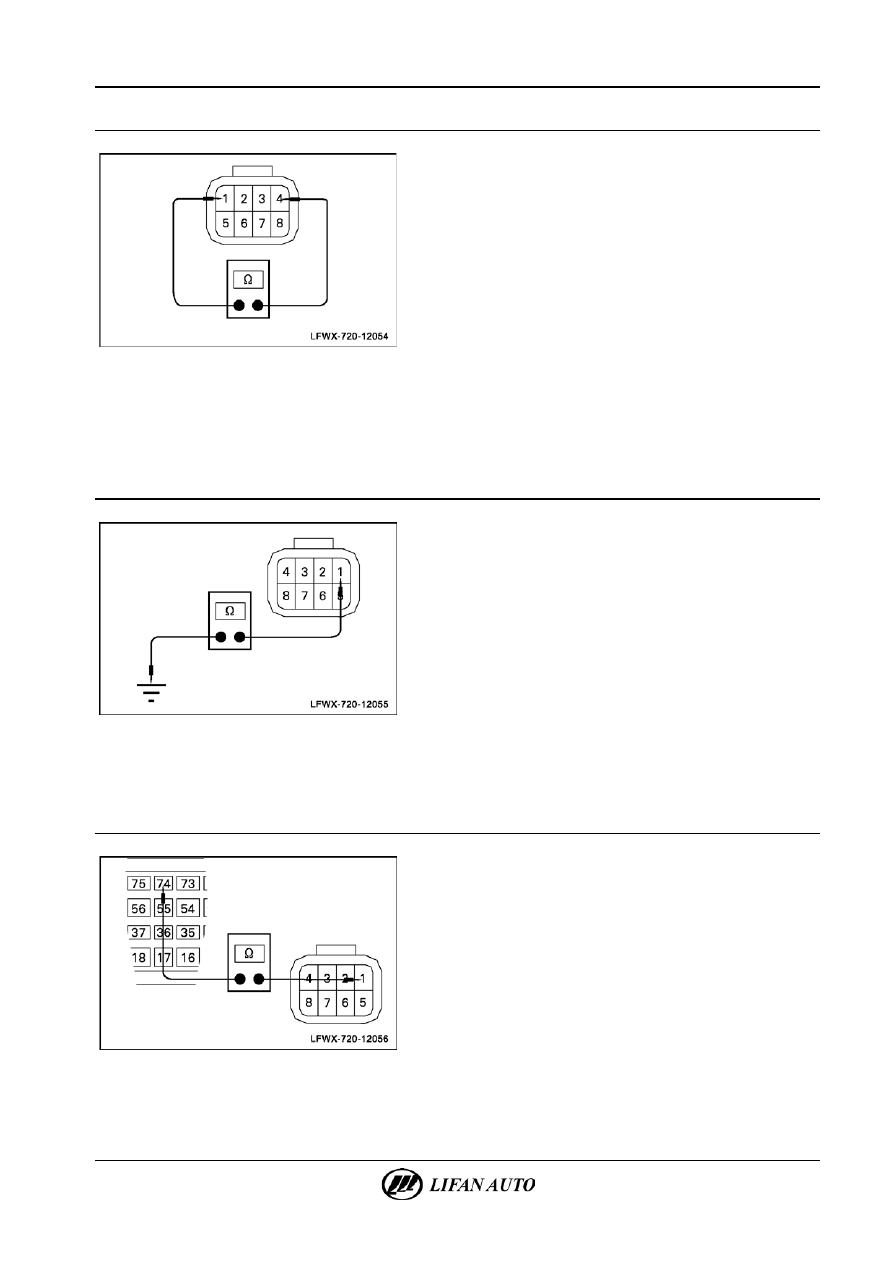

12-101



4.

Проверка датчика положения дроссельной заслонки.



А.  Отключить соединитель E17 дроссельной заслонки

с электроприводом.

Б.  С помощью цифрового мультиметра измерить

сопротивление между выводами 1 и 4 дроссельной

заслонки с электроприводом.
Сопротивление: 1,6-2,4 кОм.

В.  Медленно повернуть дроссельную заслонку из одного

крайнего положения в другое. С помощью мультиметра

определить сопротивление между выводами 3 и 1

соединителя E08. В соответствии со степенью открытия

дроссельной заслонки происходит линейное изменение

сопротивления. Изменение сопротивления между

выводами 1 и 3 резкое.

Все ли параметры проверки соответствуют нормальным значениям?
Да > Перейти к пункту 5.
Нет > Дроссельная заслонка с электроприводом в сборе.

5.

Проверка цепи соединения с массой датчика положения дроссельной заслонки.



А.  Отключить соединитель E17 дроссельной заслонки

с электроприводом.

Б.  С помощью цифрового мультиметра измерить

сопротивление между выводом 1 соединителя E17

дроссельной заслонки с электроприводом и массой.
Сопротивление: ≤ 2 Ом.

Все ли параметры проверки соответствуют нормальным значениям?
Да > Перейти к пункту 6.
Нет > Отремонтировать или заменить неисправный жгут проводов.

6.

Проверка жгута проводов и соединителя дроссельной заслонки с электроприводом.



А.  Выключить зажигание.
Б.  Отключить соединитель E17 дроссельной заслонки

с электроприводом.

В.  Отключить соединитель E01 электронного блока

управления.

Г.  С помощью цифрового мультиметра измерить

сопротивление между выводом 3 соединителя E17

дроссельной заслонки с электроприводом и выводом 27

соединителя E01.
Сопротивление: ≤ 2 Ом.

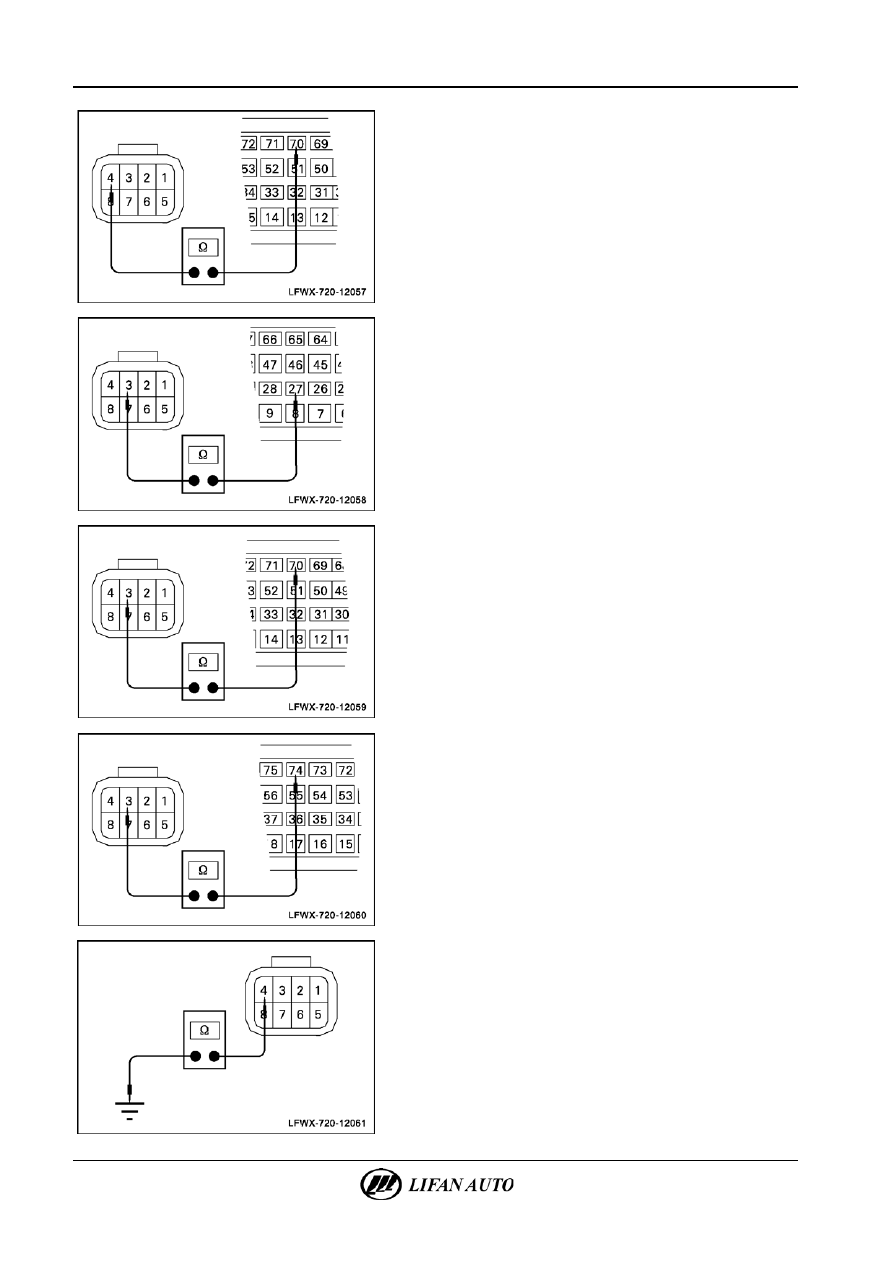

12-102

Система управления двигателем - Поиск и устранение неисправностей







Д.  С помощью цифрового мультиметра измерить

сопротивление между выводом 4 соединителя E17

дроссельной заслонки с электроприводом и выводом 70

соединителя E01.
Сопротивление: ≤ 2 Ом.







Е.  С помощью цифрового мультиметра измерить

сопротивление между выводом 3 соединителя E17

дроссельной заслонки с электроприводом и выводом 27

соединителя E01.
Сопротивление: ≤ 2 Ом.







Ж.  С помощью цифрового мультиметра измерить

сопротивление между выводом 3 соединителя E17

дроссельной заслонки с электроприводом и выводом 70

соединителя E01.
Сопротивление: > 1 Мом.







З.  С помощью цифрового мультиметра измерить

сопротивление между выводами 3 и 74 соединителя E17

дроссельной заслонки с электроприводом.
Сопротивление: > 1 Мом.







И.  С помощью цифрового мультиметра измерить

сопротивление между выводом 4 соединителя E17

дроссельной заслонки с электроприводом и массой.
Сопротивление: > 1 Мом.



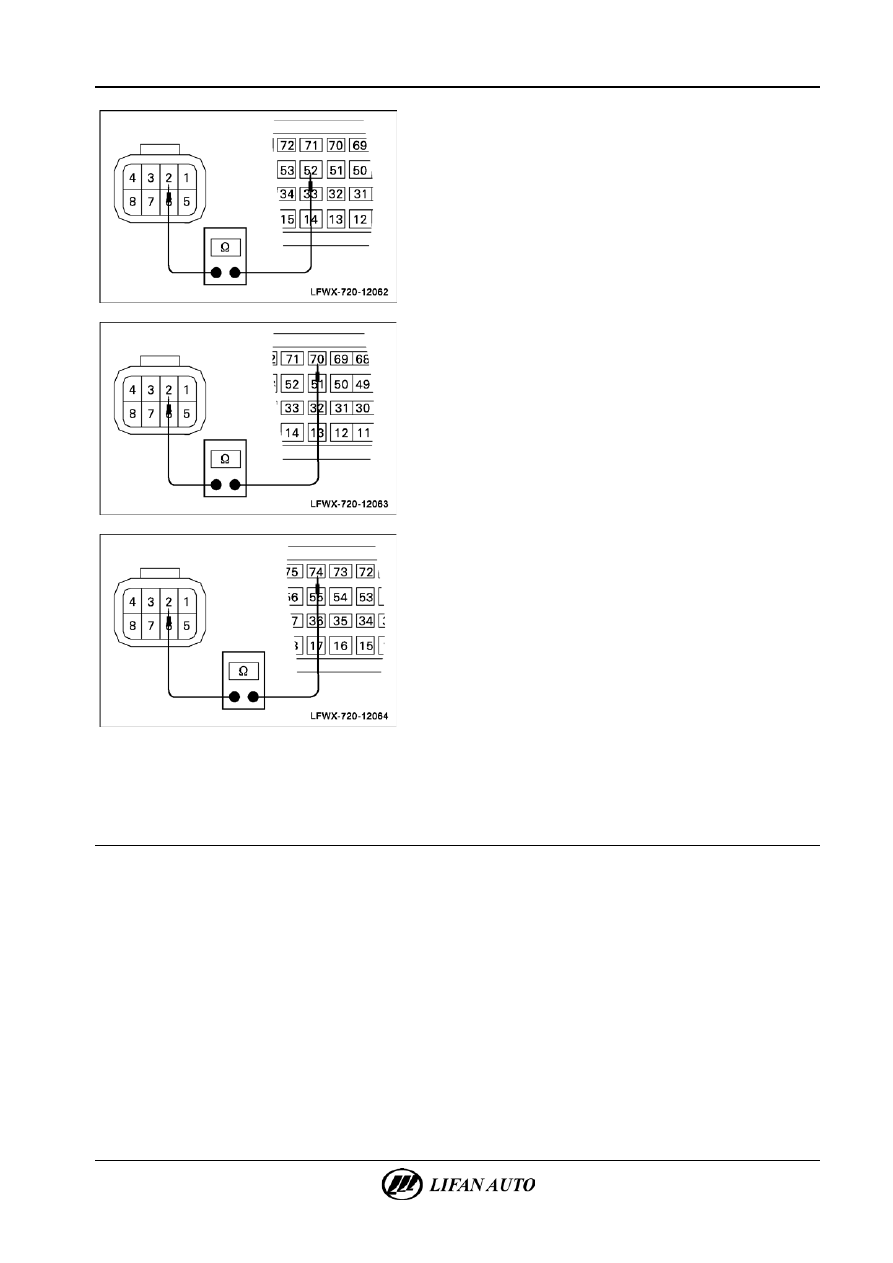

Система управления двигателем - Поиск и устранение неисправностей

12-103





К.  С помощью цифрового мультиметра измерить

сопротивление между выводом 2 соединителя E17

дроссельной заслонки с электроприводом и выводом 52

соединителя E01.
Сопротивление: ≤ 2 Ом.







Л.  С помощью цифрового мультиметра измерить

сопротивление между выводом 2 соединителя E17

дроссельной заслонки с электроприводом и выводом 70

соединителя E01.
Сопротивление: > 1 Мом.







М.  С помощью цифрового мультиметра измерить

сопротивление между выводом 2 соединителя E17

дроссельной заслонки с электроприводом и выводом 74

соединителя E01.
Сопротивление: > 1 Мом.

Все ли параметры проверки соответствуют нормальным значениям?
Да > Перейти к пункту 7.
Нет > Отремонтировать или заменить неисправный жгут проводов.

7.

Замена ЭБУ.

А.  Заменить ЭБУ.
Б.  Использовать диагностический прибор для выполнения процедуры подтверждения кодов неисправностей.
В.  Выполнить процедуру считывания потока данных от датчиков. Убедиться в отсутствии кодов неисправностей

и в соответствии данных.
