Lifan Cebrium 720. Задний электрический стеклоподъемник

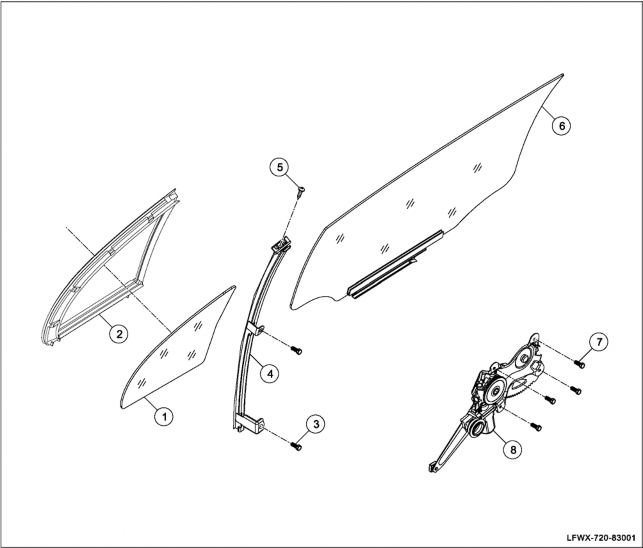

Схема компонентов
|
1 |
Треугольное стекло задней двери |
|
2 |
Уплотнитель треугольного стекла задней двери |
|
3 |
Шестигранный болт с буртиком |
|
4 |
Направляющая опускающегося стекла задней двери |
|
5 |
Винт с потайной головкой и крестообразным шлицем |
|
6 |
Стекло задней двери в сборе |
|
7 |
Болт с шестигранной головкой с фланцем |
|
8 |
Привод стеклоподъемника задней двери |
Замена
-
Снятие электрического стеклоподъемника задней двери
А. Снять внутреннюю панель обивки передней двери (см. главу 81 «Внутренние и внешние элементы декоративной отделки. Внутренняя панель обивки задней двери.
Замена»).
Б. Соединить разъем блока управления стеклоподъемником передней двери и клемму отрицательного контакта аккумуляторной батареи.
В. Опустить или поднять стекло на необходимый уровень, снять декоративный уплотнитель и вывернуть два крепежных болта направляющей стекла.
Г. Отсоединить разъем блока управления стеклоподъемником передней двери и клемму отрицательного контакта аккумуляторной батареи.
Д. Вывернуть крепежные винты с верхней части направляющей стекла в двери и снять направляющую стекла.
Е.
Снять треугольное стекло.
Ж. Развернуть стекло и освободить его от направляющей и привода стеклоподъемника, затем вынуть стекло.
З. Вывернуть крепежные болты стеклоподъемника. И. Снять стеклоподъемник в сборе.
К. Вывернуть крепежные болты электродвигателя привода стеклоподъемника и снять двигатель.
-
Установка электрического стеклоподъемника задней двери
А. Установить стеклоподъемник в установочное положение.
Б. Установить крепежные винты электродвигателя стеклоподъемника и затянуть их.
Момент затяжки: 5–7 Н·м
В. Установить на место привод стеклоподъемника.
Г. Затянуть крепежный болт стеклоподъемника задней двери.
Момент затяжки: 10–12 Н·м
Д. Установить стекло в установочное положение, развернуть колесо и вставить в канавку направляющей планки.
Д. Установить форточку задней двери в установочное положение.
Е. Установить направляющую стекла в двери в установочное положение и затянуть крепежные болты.
△ Совет
После установки стекла задней двери затянуть крепежные винты/болты последовательно вверху, в центре и внизу.
З. Установить на место уплотнитель задней двери.
И. Установить внутреннюю панель обивки задней двери (см. главу 81 «Внутренние и внешние элементы декоративной отделки. Внутренняя панель обивки задней двери.
Замена»).
