Lifan Cebrium 720. Впускной коллектор двигателя LFB479Q EFI

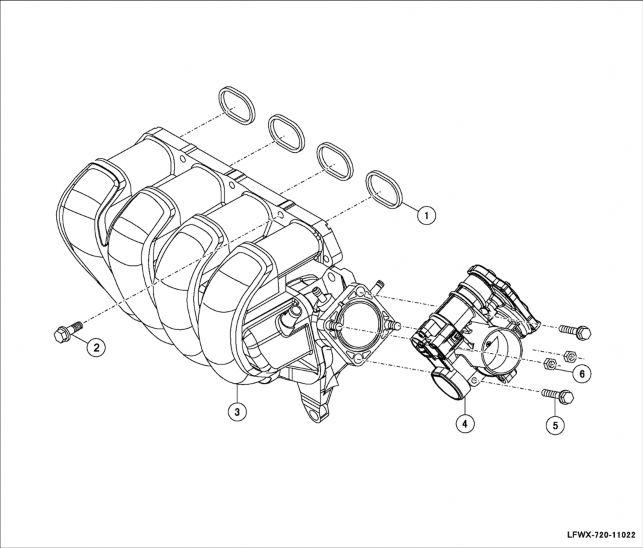

Схематическое изображение компонентов
|
1 |
Резиновое уплотнительное кольцо |
|
2 |
Болт |
|
3 |
Впускной коллектор в сборе |
|
4 |
Узел электронной системы управления дроссельной заслонкой |
|
5 |
Болт |
|
6 |
Гайка |
Проверка
-
Проверка впускного коллектора.
А. Проверить возможное наличие трещин и повреждений впускного коллектора, при обнаружении заменить коллектор.
Б. Проверить сопрягаемую поверхность впускного коллектора на наличие повреждений. При обнаружении заменить.
В. Проверить возможное наличие повреждения уплотнительного кольца впускного коллектора, при обнаружении заменить деталь.
-
Проверка электронной дроссельной заслонки.
А. Проверить корпус дроссельной заслонки на наличие загрязнений. При обнаружении произвести чистку.
Замена
-
Снятие впускного коллектора.
А. Как показано на рис. 1, отсоединить разъем датчика давления и температуры воздуха на впуске.
Б. Как показано на рис. 2, отсоединить разъем датчика положения электронной дроссельной заслонки.
В. Снять вакуумный шланг.
Г. Как показано на рис. 3, снять хомут патрубка воздушного фильтра и отсоединить патрубок.
Внимание!С помощью полиэтиленового пакета или другого подходящего материала закрыть отверстие дроссельного узла во избежание попадания посторонних предметов.
Д. Как показано на рис. 1, снять хомут патрубка клапана вентиляции картерных газов и отсоединить патрубок.
Е. Как показано на рис. 2, отсоединить патрубок электромагнитного клапана угольного адсорбера.
Ж. Как показано на рис. 4, отсоединить патрубок вентилятора двигателя.
З. Отвернуть крепежные болты впускного коллектора и снять его.
И. Отвернуть крепежные болты и гайки электронной дроссельной заслонки и снять узел электронной дроссельной заслонки.
-
Установка впускного коллектора.
А. Установить узел дроссельной заслонки на впускной коллектор и затянуть крепежные болты и гайки узла дроссельной заслонки.
Момент затяжки 10-12 Н·м.
Б. Установить впускной коллектор с узлом электронной дроссельной заслонки на головку блока цилиндров
и затянуть крепежные болты.
Момент затяжки 30 Н·м.
В. Как показано на рис. 3, установить патрубок воздушного фильтра на дроссельную заслонку и затянуть хомут патрубка.
Г. Как показано на рис. 1, установить патрубок клапана вентиляции картерных газов и затянуть крепежный хомут.
Д. Как показано на рис. 2, установить патрубок электромагнитного клапана угольного адсорбера.
Е. Как показано на рис. 4, установить патрубок вентилятора двигателя.
Внимание!
Убедиться, что все трубопроводы надежно и прочно подключены.
Ж. Установить вакуумный шланг.
З. Как показано на рис. 1, установить разъем датчика давления и температуры воздуха на впуске.
И. Как показано на рис. 2, установить разъем датчика положения электронной дроссельной заслонки.
