EG -86

ДВИГАТЕЛЬ 4GRFSE

Управление при неисправности датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки имеет две измерительные цепи: основную и вспомогательную.
D При неисправности одной из цепей датчика, блок управления двигателем определяет ошибочную

разность напряжения сигнала в двух цепях, отключает питание электродвигателя привода дроссельной
заслонки и переключается в аварийный режим.

D Под действием пружины дроссельная заслонка занимает предписанное резервным режимом

положение. Автомобиль сохраняет способность передвигаться в аварийном режиме, при этом,
мощность двигателя регулируется только параметрами впрыска и углом опережения зажигания, в
соответствии с положением педали акселератора.

D В таком же режиме будет осуществляться управление, если блок управления определит неисправность

электродвигателя привода дроссельной заслонки.

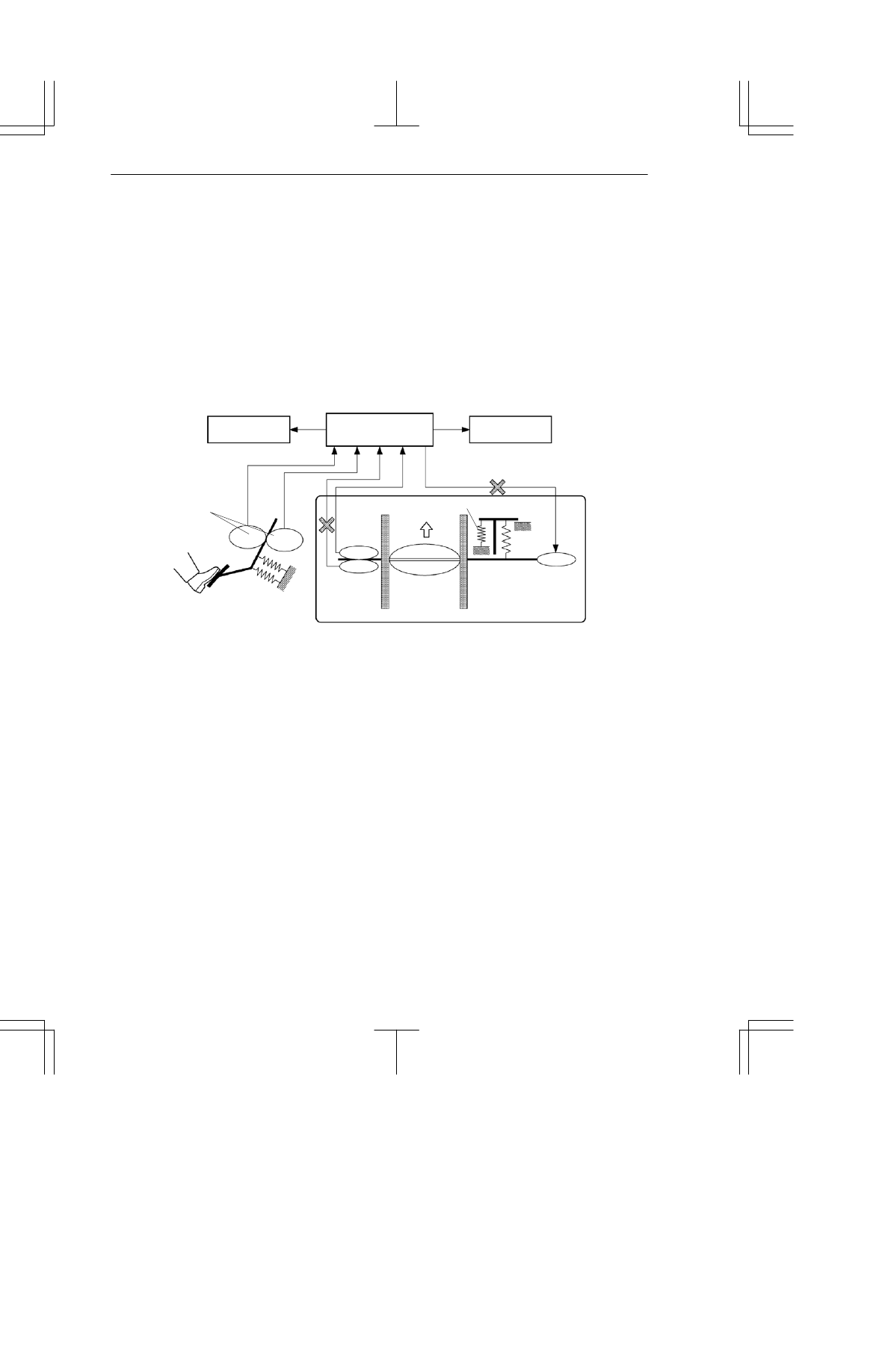

D13N10

Блок управления
двигателем

Дроссельный патрубок

Датчик положения
педали акселератора

Основная

Дополни
тельная

Основная

Дополнительная

Открыта

Возвратная пружина

Датчик
положения
дроссельной

заслонки

Электродвигатель
привода дроссельной
заслонки

M

Форсунки

Катушка
зажигания

Дроссельная
заслонка
