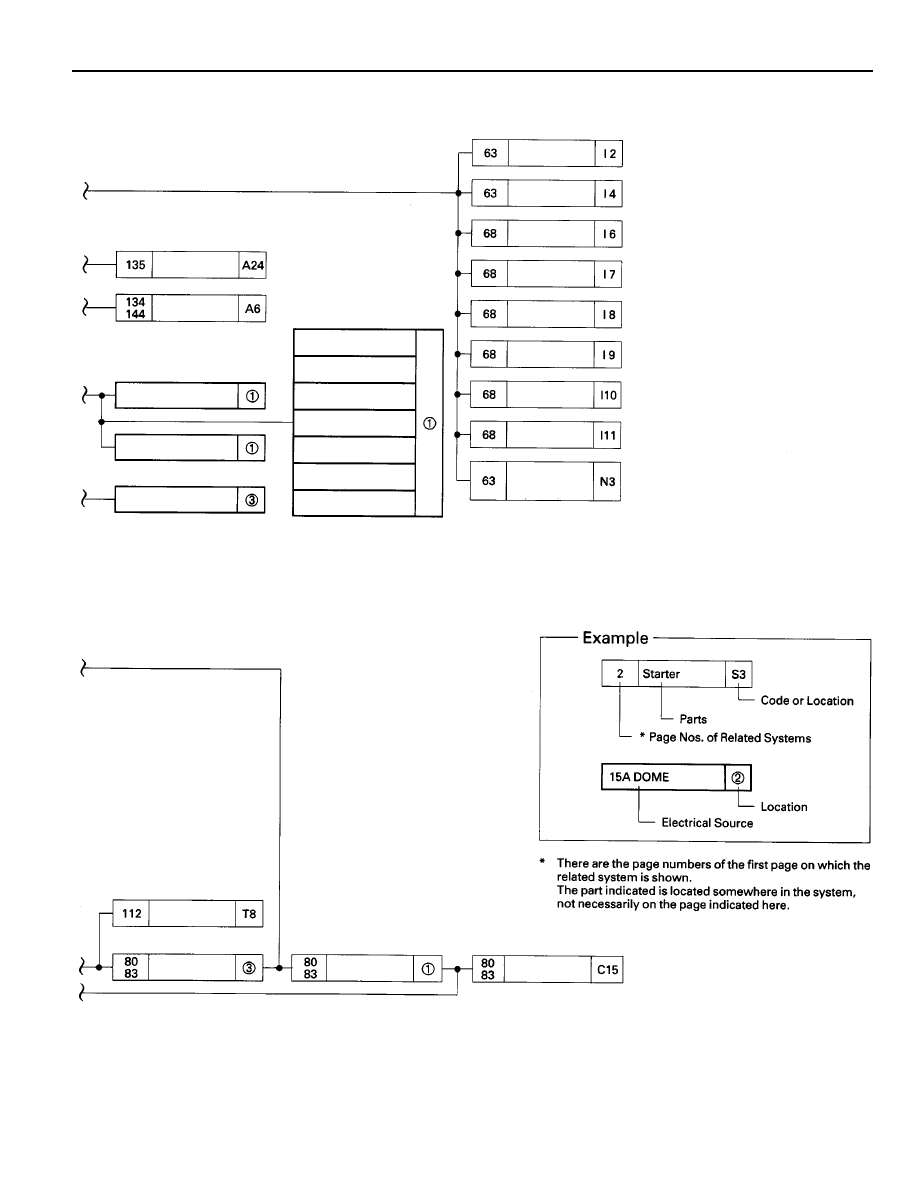

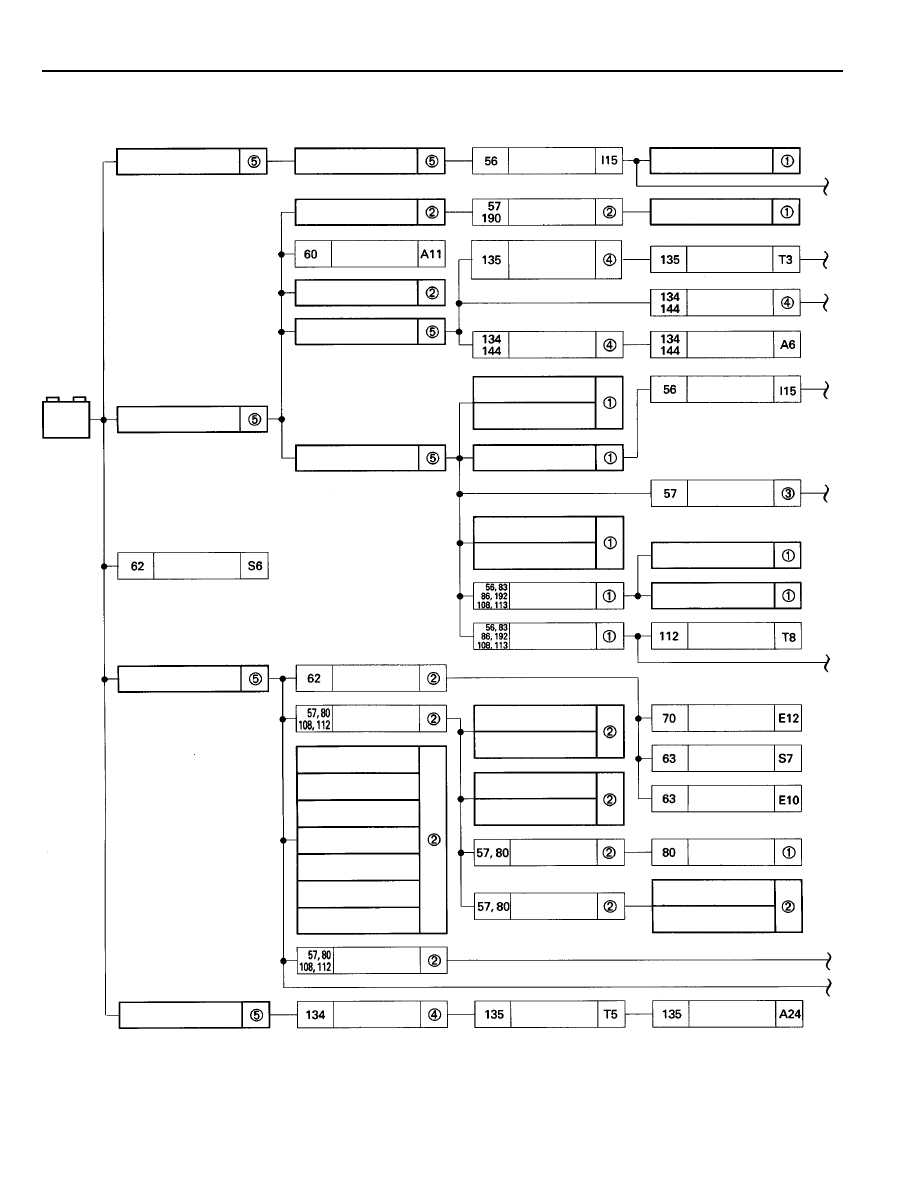

44 POWER SOURCE (Current Flow Chart) The chart below shows the route by which current flows from the battery to each electrical source The next page and following pages show the parts to which each electrical source outputs current. Taillight 30A AM2 60A MAIN 50A DEFOG 60A HEATER 7.5 TRAC 40A IG SW 120A ALT Starter Relay Headlight Relay 30A EFI 15A TEL 10A DOME 20A RADIO No. 1 25A HAZ–HORN Theft Deterrent and 15A HEAD RH 15A HEAD LH Dimmer Relay Starter 15A STOP Ignition SW 30A DOOR 15A TAIL Alternator ABS Motor Relay Defogger Starter ABS 10A MIR–HTR 15A ECU–B 7.5A PANEL 7.5 IGN Engine ECU Traction Brake 30A INJ 60A ABS No.1 Traction Brake ABS 30A POWER Integration 100A AM1 Seat Heater 7.5 ALT SENCING 30A ABS No.2 Headlight Relay Traction Motor Traction Pump Dimmer Relay Ignition SW Taillight 15A HEAD (LH–LWR) 15A HEAD (RH–LWR) Engine and 15A HEAD (LH–UPR) 15A HEAD (RH–UPR) ABS and Battery [LOCATION] (1) : J/B No. 1 (See page ) (2) ) (3) : R/B No. 4 (See page |
