387

4-5. Использование других систем помощи при вождении

4

Вож

д

ен
ие

■

Диапазон отображения при панораме

●

При панораме система обрабатывает и отображает изображения, полученные с
4  камер,  с  допущением,  что  автомобиль  находится  на  ровной  поверхности.
Поэтому отображение может быть следующим.
• Трехмерные  объекты  могут  выглядеть  перевернутыми,  длинными  и  узкими

или больше их реальной величины

• Трехмерные  объекты,  находящиеся  выше  поверхности  дороги,  могут

казаться  дальше,  чем  они  фактически  расположены,  или  могут  не
отображаться

• Высокие  объекты  могут  казаться  появляющимися  из  швов  сшивания

изображений

●

Неодинаковость  в  яркости  изображений  с  разных  камер  может  зависеть  от
условий освещенности.

●

Отображаемое  изображение  может  быть  не  выровнено,  когда  наклон  или
высота  автомобиля  изменились  из-за  изменения  числа  пассажиров,  веса
багажа или оставшегося количества бензина.

●

Отображаемое  изображение  может  быть  не  выровнено,  когда  автомобиль
находится в режиме, отличном от “N” (обычной высоты). (

→стр. 322)

●

Изображения  и  направляющие  могут  отображаться  неправильно,  если  двери
закрыты неполностью.

●

Относительные расстояния между значком автомобиля и поверхностью дороги
или  препятствием,  отображаемые  в  панораме,  могут  отличаться  от
фактических.

●

При использовании подсветки номерного знака он может появиться на экране.

●

Черная область вокруг значка автомобиля – это область, которая не появляется
в камере. Такие области следует проверять визуально.

■

Диапазон отображения широкого обзора спереди

●

Определенные  области  спереди  автомобиля  имеют  разные  ощущения
расстояния и маскируются черным, чтобы они не появлялись на экране.

●

Имеются  ограничения  диапазона  отображения  на  экране.  Объекты  в  углах
бампера или непосредственно под бампером могут не отображаться.

●

Восприятие расстояния между объектами на выводимом на экран изображении
отличается от фактического.

■

Отображаемые на экране изображения
В  камерах  системы Multi-terrain Monitor используются  специальные  объективы.
Расстояние, отображаемое на экране, отличается от фактического расстояния.

●

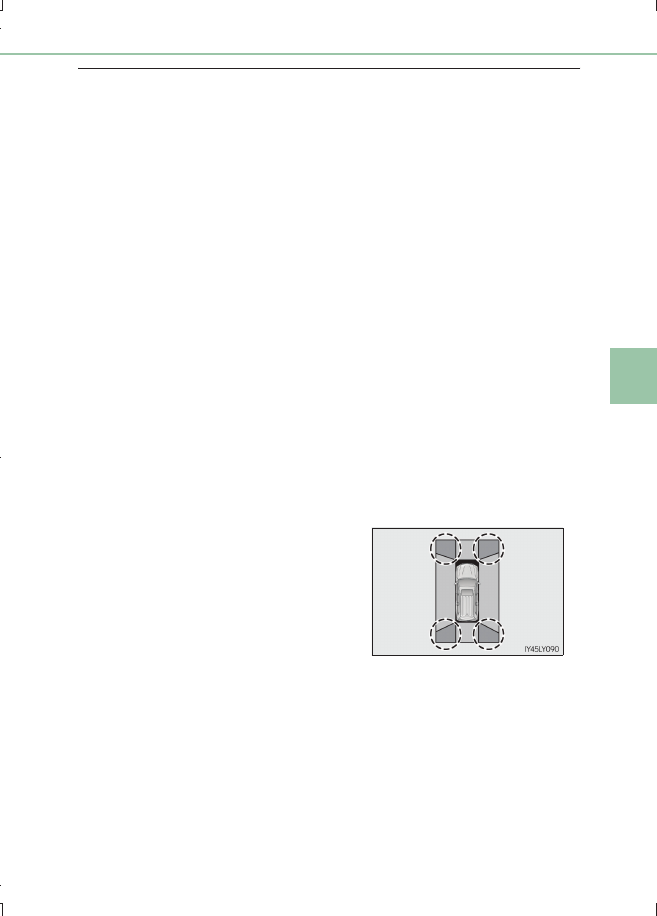

Области  в  окружностях,  показанные  на
рисунке,  может  быть  сложно  увидеть,  так
как  это  точки,  в  которых  объединяются
изображения.

388

4-5. Использование других систем помощи при вождении

■

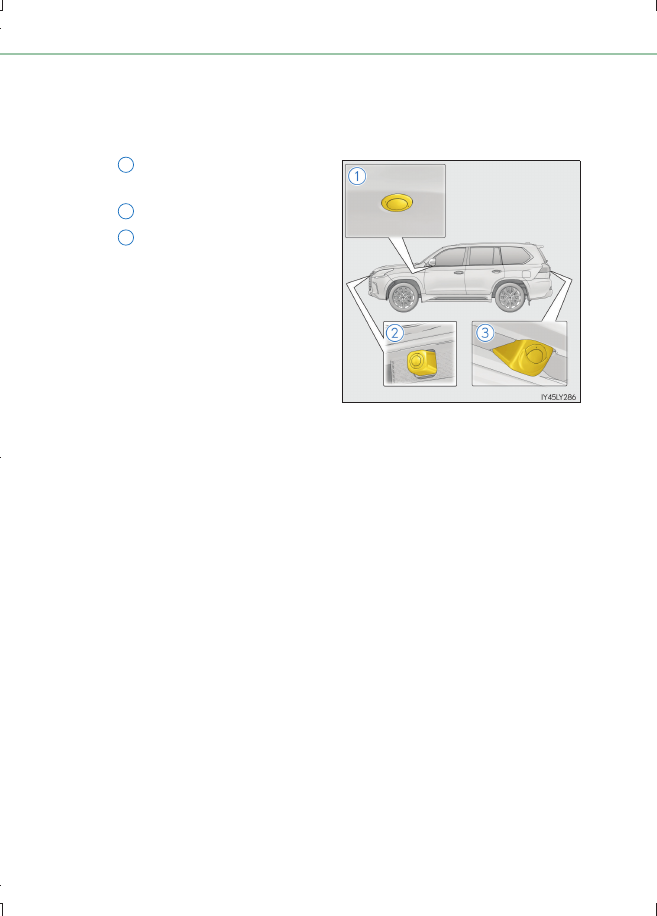

Камеры системы Multi-terrain Monitor
● Положения камер

Камеры

системы Multi-terrain Monitor устанавливаются

следующим образом.

Боковая  камера  (слева  и
справа)

Передняя камера

Задняя камера

● Использование камер

Если  на  объектив  попала  грязь  или  посторонние  вещества
(например,  капли  воды,  снег  и  т.п.),  камера  не  может
передавать  четкое  изображение.  В  этом  случае  ополосните
камеру  большим  количеством  воды  и  протрите  объектив
камеры мягкой влажной тканью.

1

2

3

389

4-5. Использование других систем помощи при вождении

4

Вож

д

ен
ие

ВНИМАНИЕ!

■

Как пользоваться камерами

●

Соблюдайте  следующие  меры  предосторожности.  Несоблюдение  мер
предосторожности  может  привести  к  неправильной  работе  системы Multi-
terrain Monitor.
• Не подвергайте область камеры ударам и следите, чтобы никакие объекты

не врезались в нее.
Если  камера  или  область  вокруг  нее  подверглись  сильному  удару,
положение  камеры,  угол  установки  и  т.п.  могут  измениться.  Если  камера
случайно подверглась удару, проверьте автомобиль у дилера Lexus.

• Не снимайте, не разбирайте и не модифицируйте камеру или окружающие

ее детали.
Это может привести к неисправности камеры. Это может также привести к
потере свойств водонепроницаемости.

• Если  объектив  камеры  загрязнен,  следуйте  описанной  выше  процедуре

очистки.
Если  объектив  камеры  поврежден,  он  не  может  передавать  четкое
изображение.
Не  допускайте  контакта  крышки  камеры  органическими  растворителями,
автомобильным  воском,  средством  для  снятия  масляной  пленки,
стеклянным покрытием и т.п.
Это  может  негативно  повлиять  на  крышку  камеры  (резина).  В  случае
контакта как можно скорее сотрите эти вещества.

• При  низкой  температуре  наружного  воздуха  не  вызывайте  внезапных

изменений в температуре, например, поливая автомобиль горячей водой

●

При  мойке  автомобиля  не  допускайте  попадания  сильных  струй  воды
(например, при мойке под высоким давлением) на камеру или зону камеры.
Это  может  привести  к  сильному  воздействию  на  камеру,  в  результате  чего
камера будет работать неправильно.

390

4-5. Использование других систем помощи при вождении

■

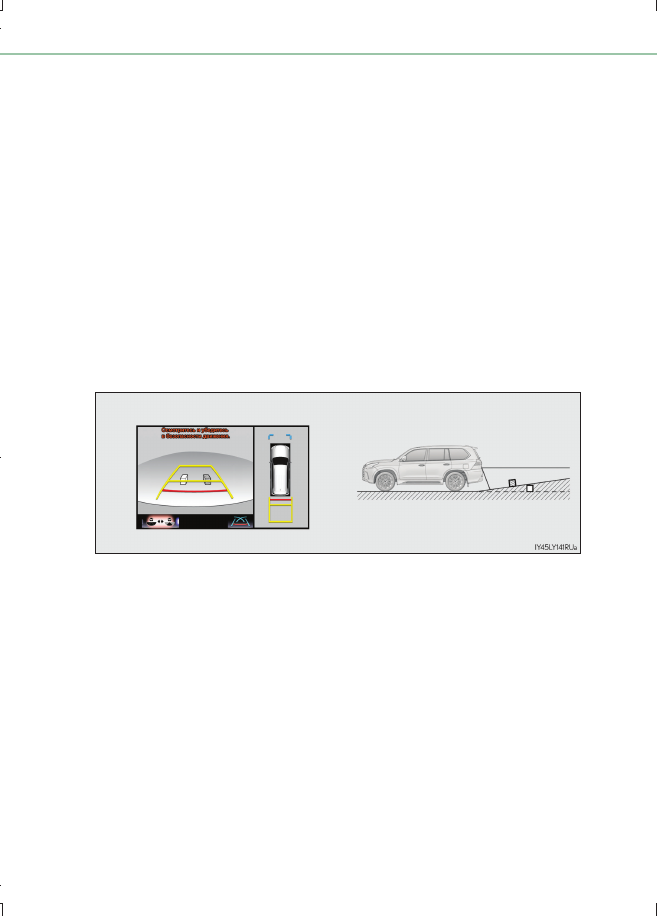

Различия  между  панорамным  изображением  на  экране  и
фактической дорогой

Направляющие  линии  расстояния,  комбинация  панорамы,
направляющих  линий  и  т.п.  показывают  приблизительные
расстояния  на  ровной  поверхности  дороги.  В  следующих
ситуациях  фактические  расстояния  и  курс  автомобиля  будут
отличаться от направляющих линий на экране.
● Если  поверхность  дороги  за  автомобилем  резко  поднимается

вверх

Направляющие

линии

расстояния

будут

казаться

расположенными  ближе  к  автомобилю,  чем  фактическое
расстояние.  Объекты  вверху  на  склоне  кажутся  дальше,  чем
они  находятся  в  действительности.  Таким  же  образом,
фактический  курс  автомобиля  будет  отличаться  от  курса,
показанного направляющими.
