6-3. Самостоятельное техническое обслуживание

Те
хн

ическое

 обсл

уживание

 и

 ухо
д

 за

 автомо

бил

е

м

Моторный отсек

X

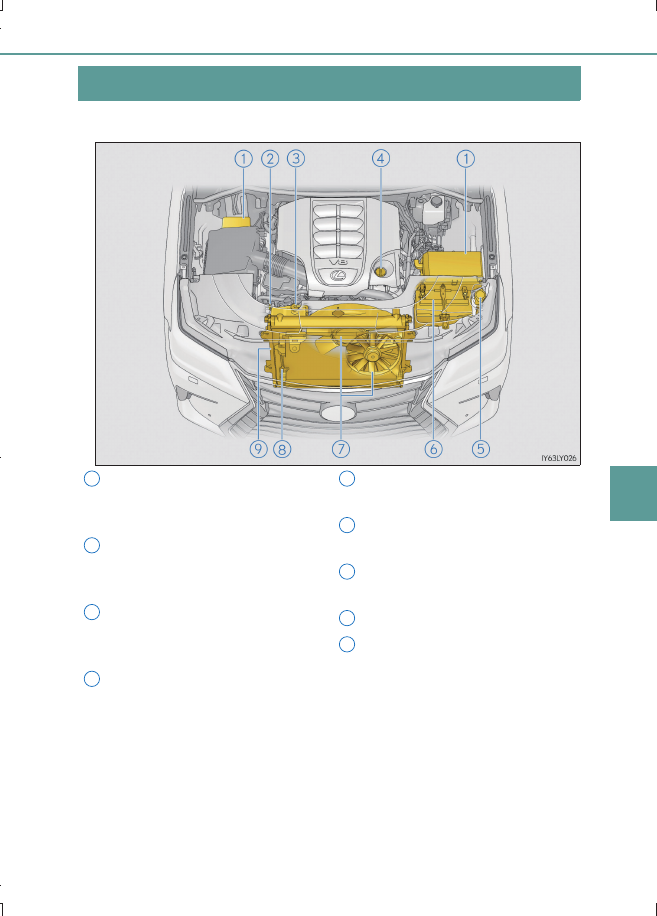

Бензиновый двигатель

Коробка плавких
предохранителей

(

→стр. 568)

Щуп для измерения уровня
моторного масла

(

→стр. 536)

Расширительный бачок
охлаждающей жидкости
двигателя

(

→стр. 539)

Крышка

маслозаливной

горловины двигателя

(

→стр. 537)

Бачок омывающей
жидкости

(

→стр. 546)

Аккумуляторная
батарея

 (

→стр. 541)

Вентиляторы системы
охлаждения

Конденсор

(

→стр. 541)

Радиатор

(

→стр. 541)

1

2

3

4

5

6

7

8

9

534

6-3. Самостоятельное техническое обслуживание

X

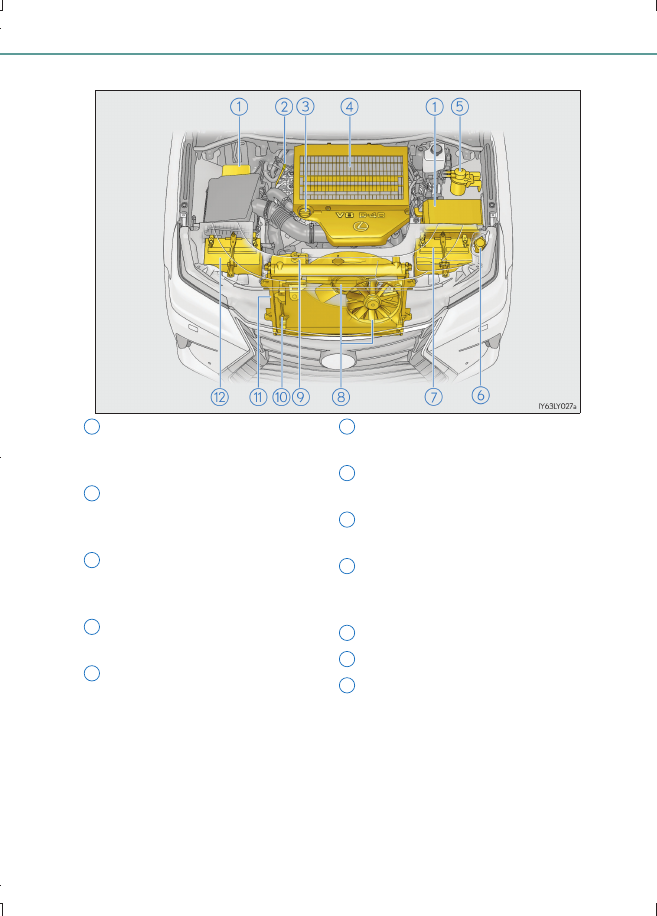

Дизельный двигатель

Коробка плавких
предохранителей

(

→стр. 568)

Щуп для измерения уровня
моторного масла

(

→стр. 536)

Крышка маслозаливной
горловины двигателя

(

→стр. 537)

Промежуточный
охладитель

(

→стр. 541)

Топливный фильтр

(

→стр. 547, 641)

Бачок омывающей
жидкости

(

→стр. 546)

Аккумуляторная батарея

 (

→стр. 541)

Вентиляторы системы
охлаждения

Расширительный бачок
охлаждающей жидкости
двигателя

(

→стр. 539)

Конденсор

(

→стр. 541)

Радиатор

(

→стр. 541)

Аккумуляторная батарея
(при наличии)

(

→стр. 541)

1

2

3

4

5

6

7

8

9

10

11

12

535

6-3. Самостоятельное техническое обслуживание

6

Те
хн

ическое

 обсл

уживание

 и

 ухо
д

 за

 автомо

бил

е

м

■

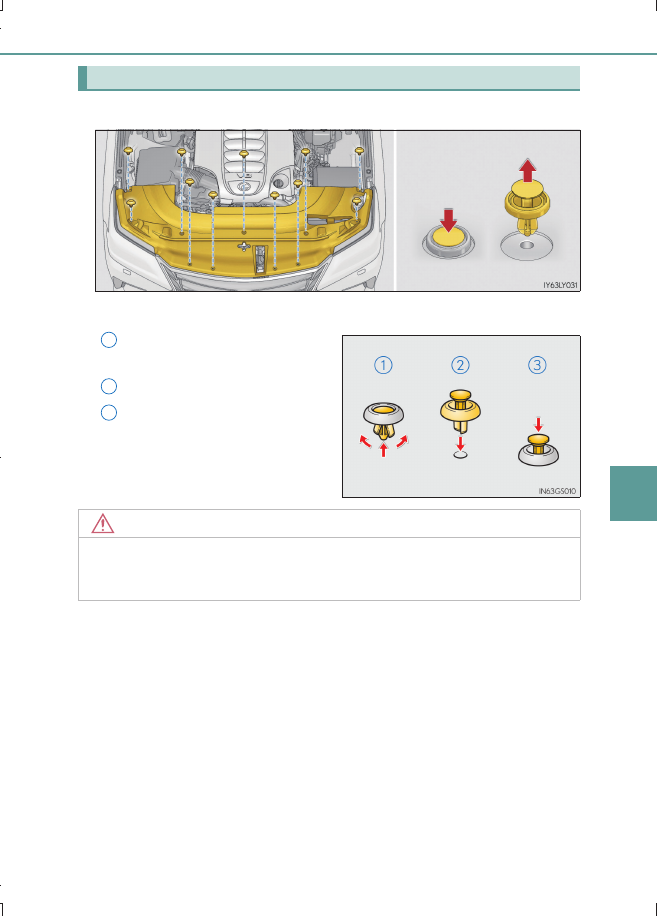

Снятие крышки моторного отсека

■

Установка фиксаторов

Отожмите

центральную

часть вверх

Вставьте

Нажмите

Крышка моторного отсека

1

2

3

ВНИМАНИЕ!

■

После установки крышки моторного отсека
Убедитесь, что крышка надежно установлена в исходном положении.

536

6-3. Самостоятельное техническое обслуживание

Прогрейте  двигатель  до  рабочей  температуры,  выключите  его  и
проверьте уровень масла щупом.

■

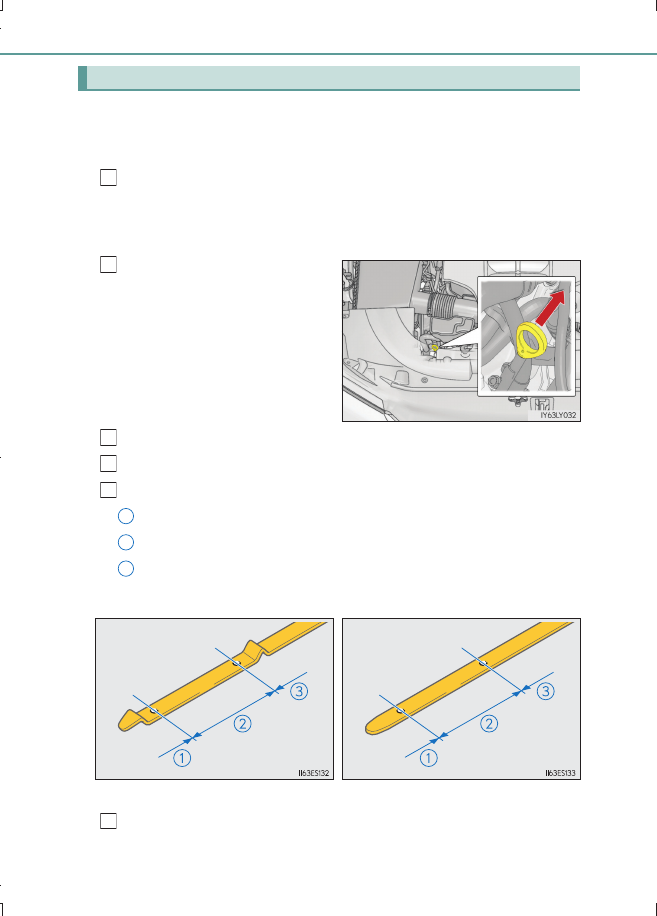

Проверка моторного масла

Припаркуйте автомобиль на ровной, горизонтальной площадке.
После  прогрева  и  выключения  двигателя  подождите  не  менее
пяти  минут  для  того,  чтобы  масло  стекло  обратно  на  дно
двигателя.

Извлеките  щуп,  держа  под
ним ветошь.

Начисто протрите щуп.

Снова вставьте щуп до упора.

Держа внизу ветошь, извлеките щуп и проверьте уровень масла.

Низкий уровень

Нормальный уровень

Избыточный уровень

Форма щупа зависит от типа автомобиля или двигателя.

Протрите щуп и вставьте его до упора.

Моторное масло

1

2

3

4

5

1

2

3

X

Неплоский щуп

X

Плоский щуп

6
