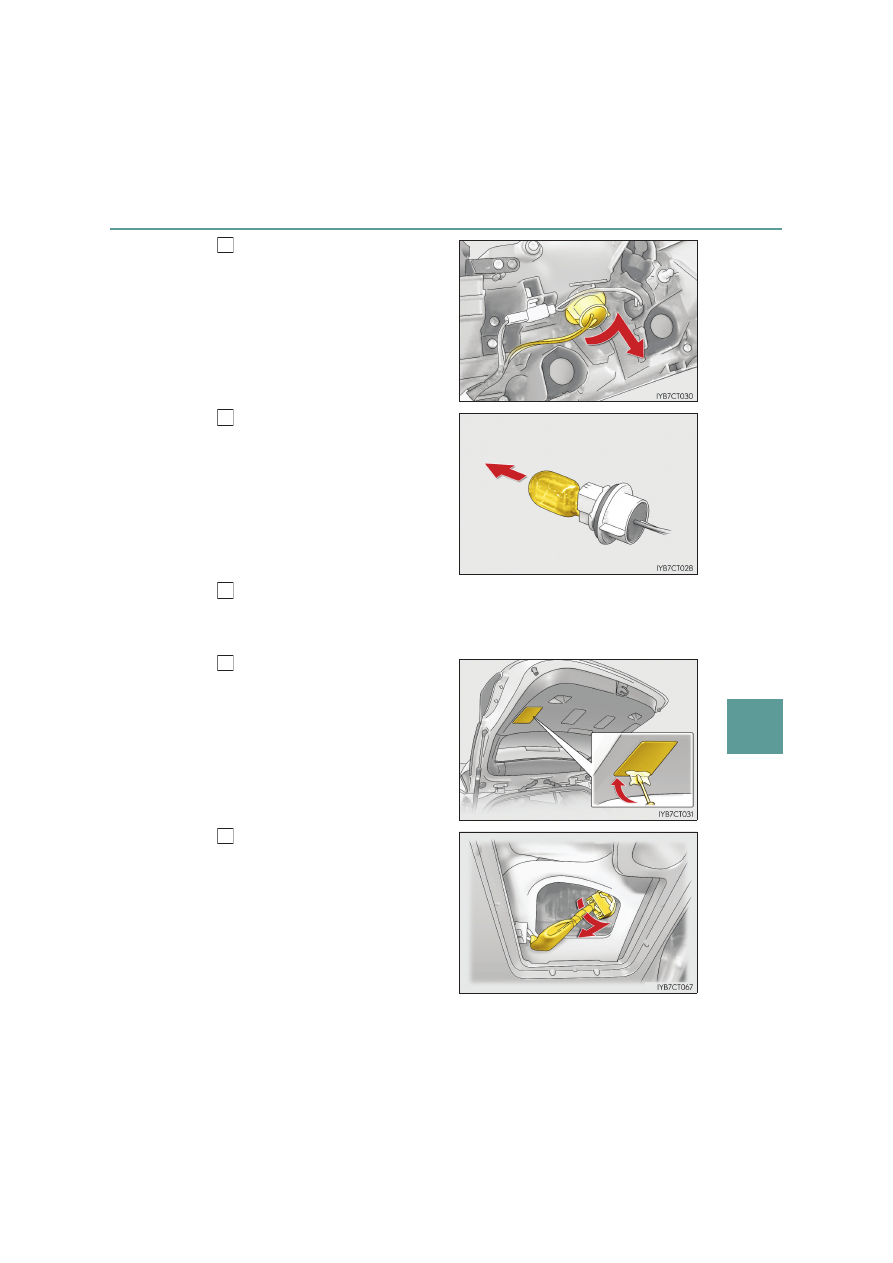

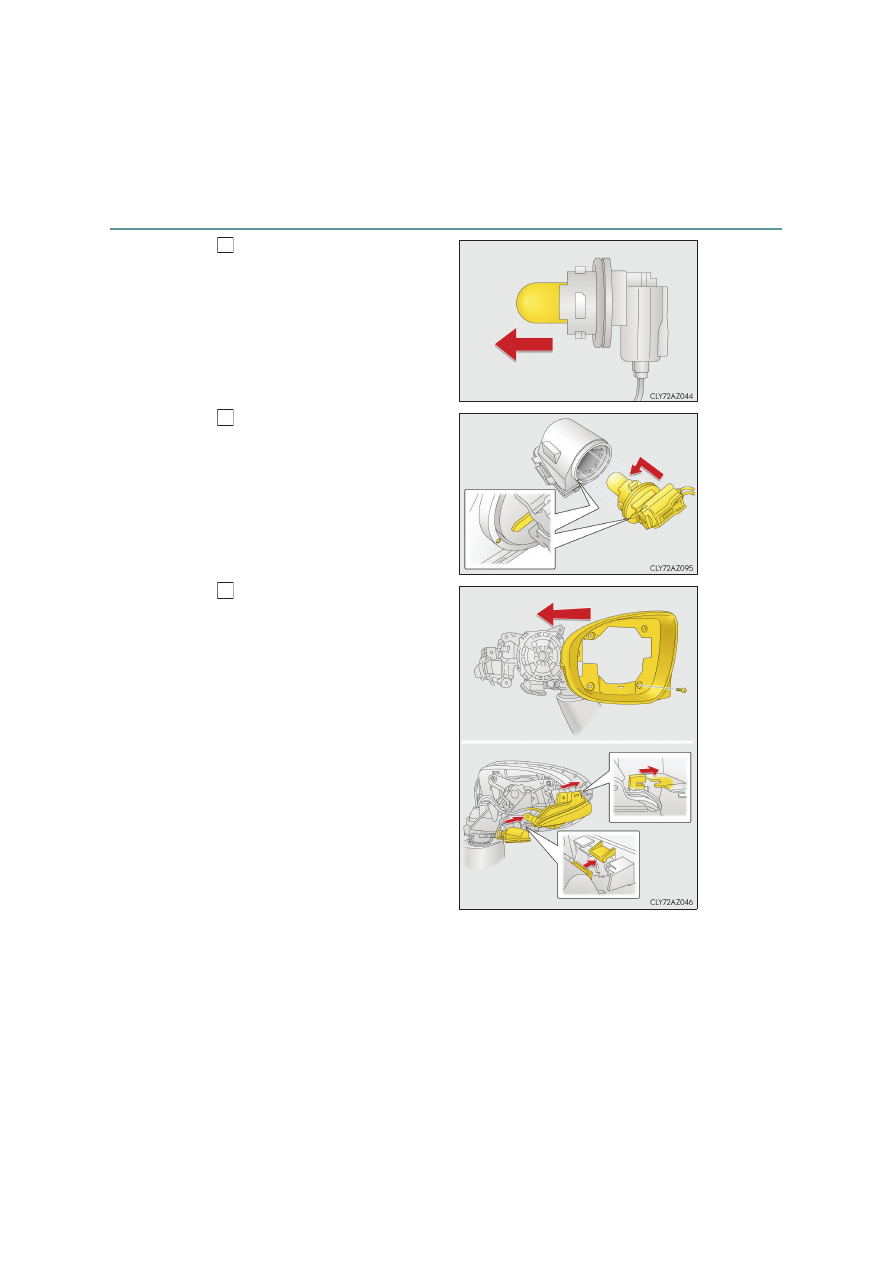

Поверните  лампу  за  цоколь
против часовой стрелки.

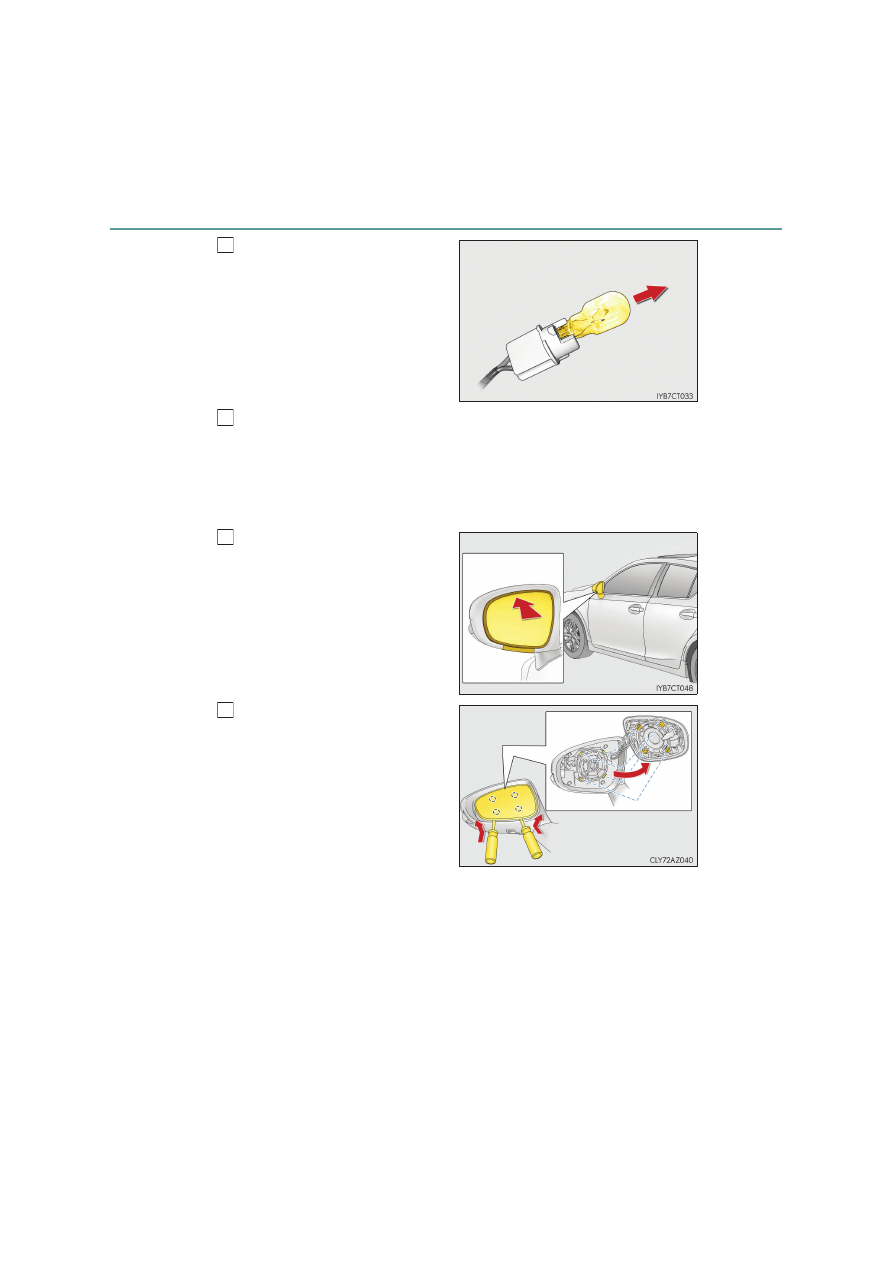

Извлеките лампу.

При  установке  выполняйте  описанные  шаги  в  обратном
порядке.

■

Фонарь заднего хода/задний противотуманный фонарь

Откройте  дверь  багажного
отделения

и

снимите

соответствующую крышку.

Используйте  отвертку  с  плоским
жалом, обернутым тканью.

Поверните  лампу  за  цоколь
против часовой стрелки.

2

3

4

1

2

572

7-3. Самостоятельное техническое обслуживание

Извлеките лампу.

При  установке  выполняйте  описанные  шаги  в  обратном
порядке.

На  рисунках  показан  порядок  снятия  фонаря  заднего  хода  с
автомобиля, оснащенного правым рулем.

■

Наружные фонари подсветки входа

Нажмите  на  верхнюю  часть
наружного  зеркала  заднего
вида,

чтобы

наклонить

поверхность  зеркала  вверх,
и закрепите защитную ленту
на  нижней  части  кожуха
зеркала.

Вставьте 2 отвертки

с

плоским  жалом,  обернутые
защитной

лентой,

и

отсоедините

крепления,

находящиеся

позади

зеркала.

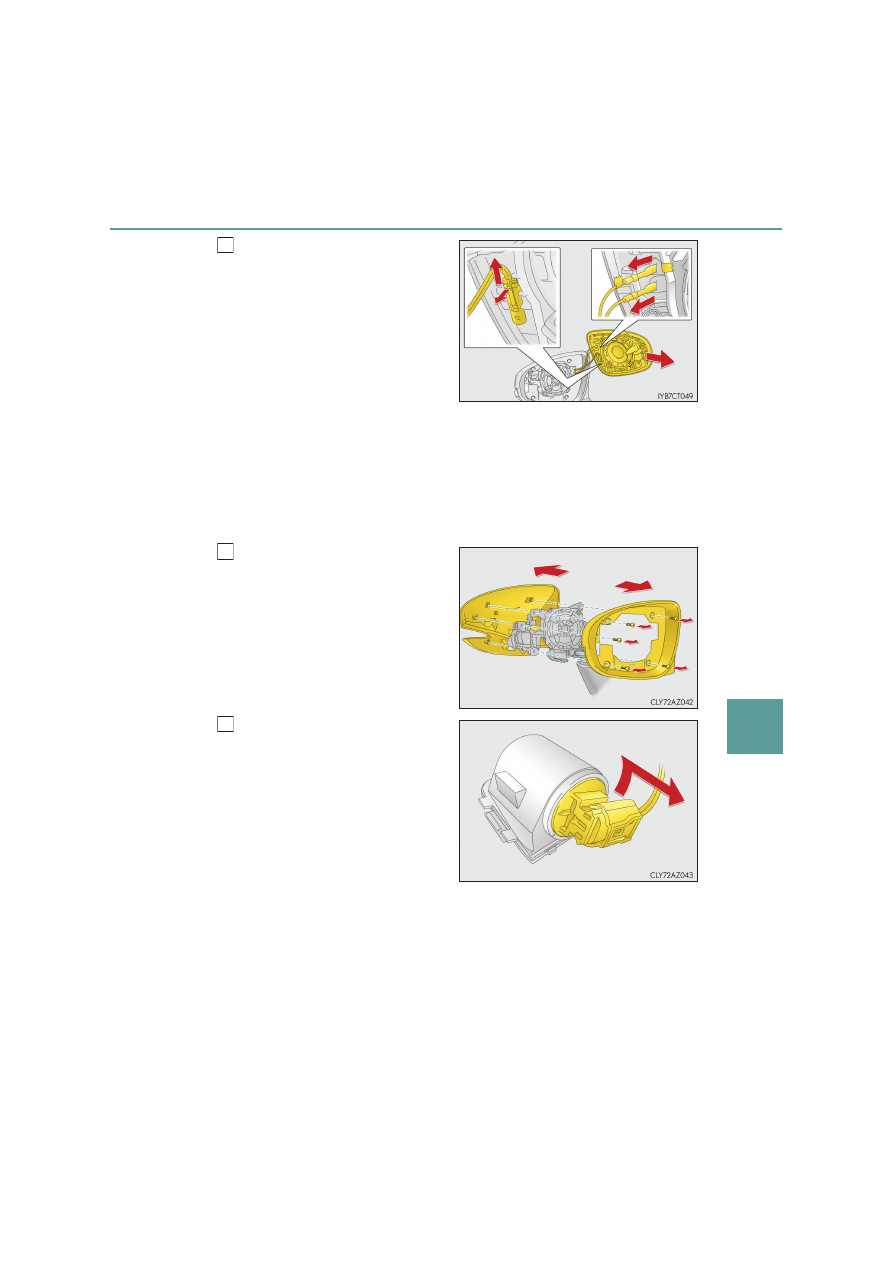

Извлеките  зеркало  на  себя,  по-
очереди освобождая крепления 2.

Работайте

осторожно,

будьте

внимательны,  чтобы  не  уронить
зеркало.

3

4

1

2

573

7-3. Самостоятельное техническое обслуживание

7

Техническое

 об
сл

уживание

 и

 ух

од
 за

 автомобилем

Отсоедините

разъемы

позади  зеркала  и  снимите
его.

При  снимании  тонких  разъемов
обязательно  пометьте  один  из
разъемов  фрагментом  ленты  во
избежание

путаницы

при

повторной установке.

Работайте

осторожно,

будьте

внимательны,  чтобы  не  уронить
зеркало.

При  обращении  с  зеркалом  не  дотрагивайтесь  до  деталей,  покрытых
смазкой.

Количество

установленных

разъемов

зависит

от

комплектации

автомобиля.

Отверните  винты  и  снимите
кожух зеркала.

Поверните  лампу  за  цоколь
против часовой стрелки.

3

4

5

574

7-3. Самостоятельное техническое обслуживание

Извлеките лампу.

После

установки

новой

лампы  закрепите  цоколь  на
корпусе фонаря.

При установке цоколя совместите
метки,  нанесенные  на  корпус
фонаря и цоколь.

Установите

защитный

козырек  на  раму  зеркала,
закрепите  его  винтом,  затем
установите фонарь бокового
указателя

поворота

и

фонарь  наружной  подсветки
входа.

Винт устанавливайте только в том
положении,  которое  указано  на
рисунке.

Боковой

указатель

поворота:

установите, совместив держатели
на фонаре и кожухе.

Наружная

подсветка

входа:

закрепите,  совместив  держатели
в  выемке  на  корпусе  фонаря  с
держателями на кожухе.

6

7

8
