TRANSFER BOX

OVERHAUL

35

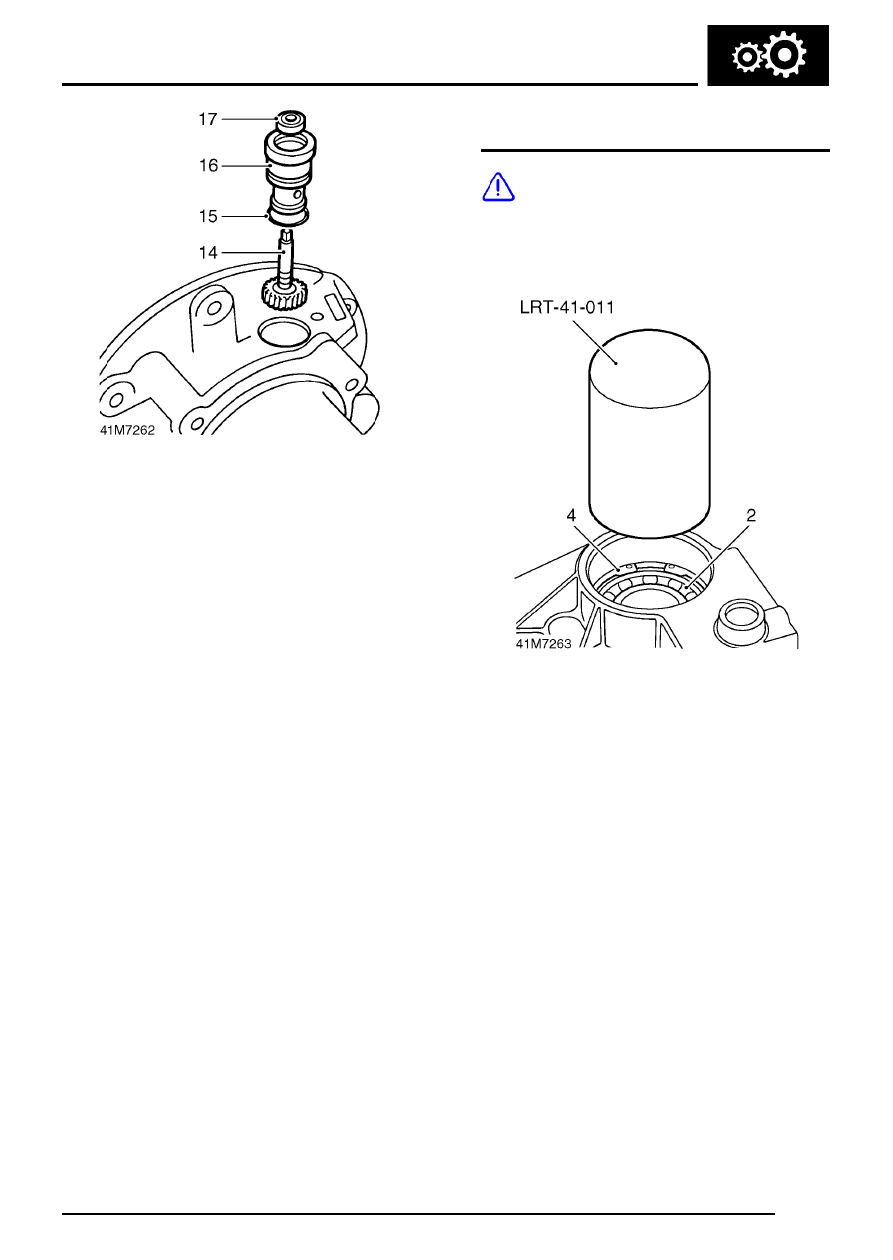

14. Fit speedometer driven gear into rear output

housing ensuring that gear teeth are engaged
with drive gear.

15. Lubricate a new ’O’ ring with recommended oil

and fit to driven gear housing.

16. Fit driven gear housing.
17. Lubricate a new oil seal with recommended oil,

fit seal with lip towards driven gear housing.

Front output housing

CAUTION: Do not carry out assembly
operations until differential bearing
pre-load has been determined

- See

differential bearing pre-load.

1. Heat front output housing to 100

°

C (210

°

F).

2. Fit new output shaft bearing using tool

LRT-41-011.

3. Allow housing to air cool.
4. Fit new bearing retaining circlip ensuring it is

fully seated in groove.

TRANSFER BOX

36

OVERHAUL

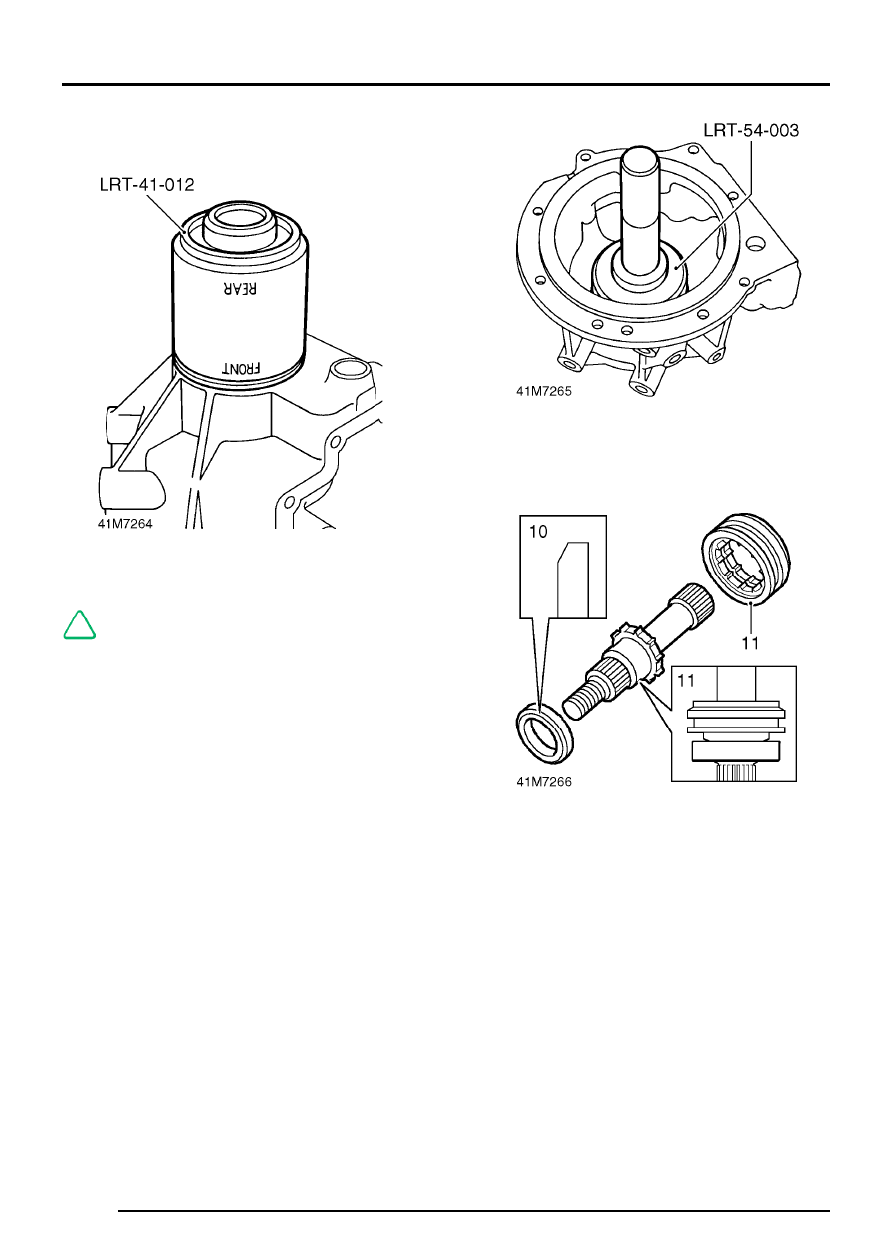

5. Lubricate a new output shaft oil seal with

recommended oil.

6. Fit oil seal using tool LRT-41-012.

NOTE: Use end of tool marked ’FRONT’ to
fit oil seal.

7. Check that oil seal is just contacting circlip.
8. Position selected shim in front output housing.

9. Fit differential front bearing track using tool

LRT-54-003.

10. Fit bearing spacer to output shaft ensuring that

chamfer on spacer is towards threaded end of
shaft.

11. Fit dog clutch ensuring that flange on clutch is

towards splined end of shaft.

12. Using a mallet, drive output shaft into bearing.

TRANSFER BOX

OVERHAUL

37

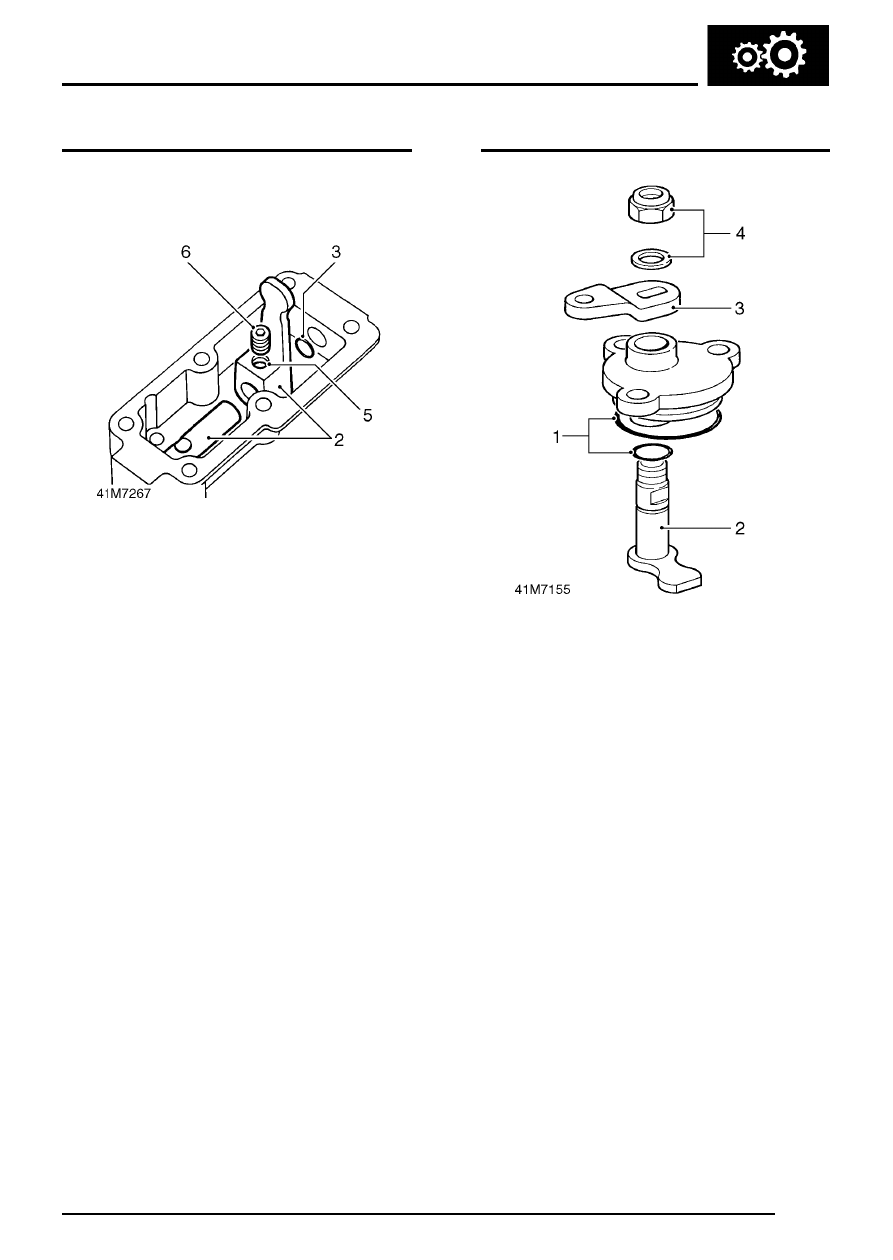

High/low cross shaft housing

1. Lubricate cross shaft and new ’O’ ring with

recommended oil.

2. Insert cross shaft into housing, position

high/low selector finger on shaft.

3. Fit ’O’ ring to shaft, locate end of shaft in

hollow plug.

4. Slide ’O’ ring to end of shaft.
5. Align hole in high/low selector finger with

recess in cross shaft.

6. Apply Loctite 290 to threads of setscrew, fit

and tighten screw.

Differential lock selector

1. Lubricate new ’O’ rings with recommended oil,

fit to selector finger shaft and housing.

2. Insert selector finger shaft into housing.
3. Fit selector lever ensuring that relative

positions of lever and finger are as shown.

4. Fit washer and new self-locking nut, tighten nut

to 15 Nm (11 lbf.ft).

TRANSFER BOX

38

OVERHAUL

TRANSFER BOX ASSEMBLING

1. Lubricate all components with recommended

oil.

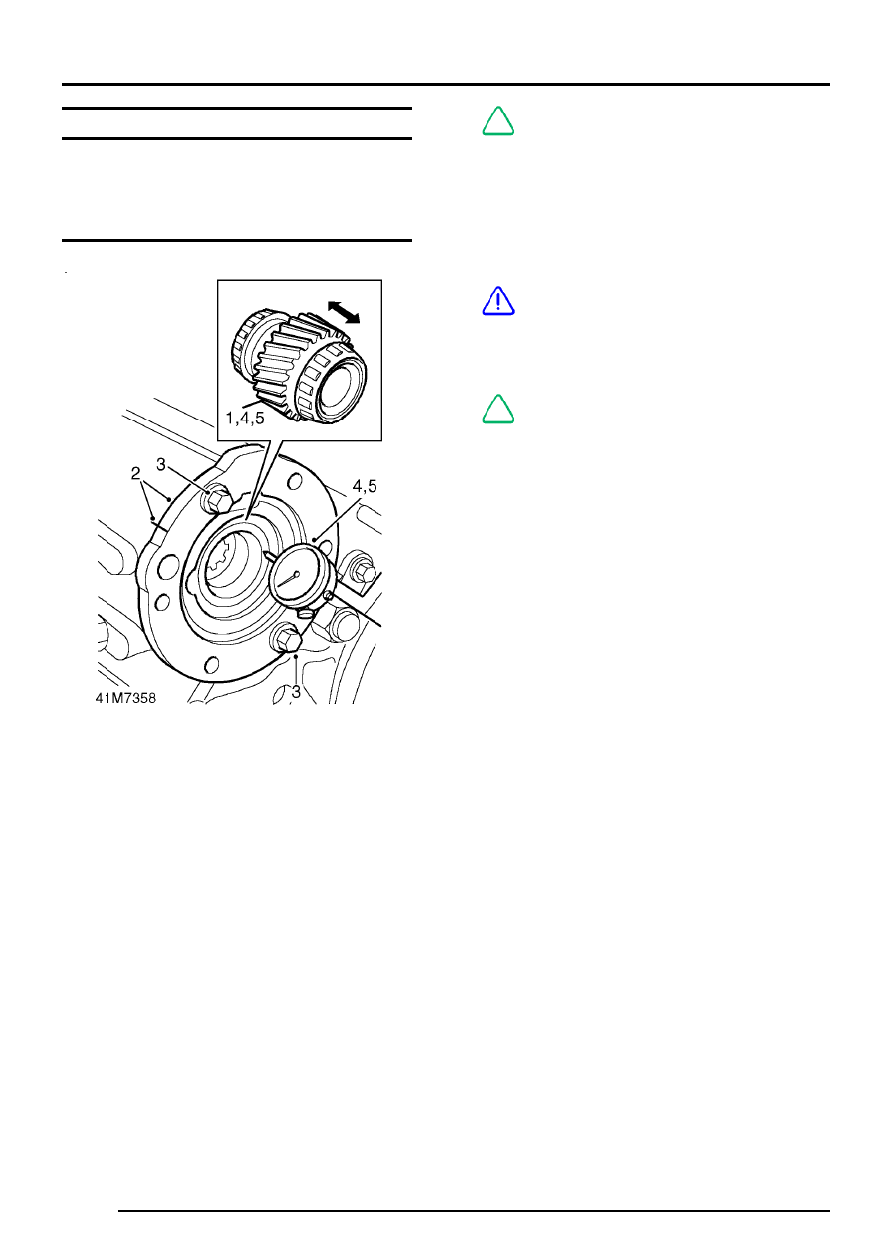

Mainshaft input gear bearing pre-load

1. Position mainshaft input gear assembly in main

casing.

2. Fit mainshaft input gear bearing housing

ensuring that reference marks are aligned.

3. Fit 2 M10 x 25 mm bolts and tighten to 25 Nm

(18 lbf.ft).

4. Position suitable DTI with stylus of gauge

contacting end of mainshaft, push mainshaft
rearwards and zero gauge.

5. Push mainshaft forwards and note gauge

reading.

6. Calculate thickness of shim required using the

formula A + B + C = D where:
A = Thickness of installed shim - 3.15 mm
(0.12 in)
B = Recorded end-float
C = Required pre-load - 0.05 mm (0.002 in)
D = Thickness of shim required

7. If an alternative shim is required to establish

correct end-float, proceed as follows:

NOTE: Do not remove mainshaft input
gear bearing housing if bearing pre-load is
correct.

8. Remove 2 bolts, remove mainshaft input gear

bearing housing.

9. Using a soft metal drift, carefully drive input

gear bearing track out of bearing housing,
remove shim.

CAUTION: If bearing track is damaged
during this operation, a new track must be
fitted.

10. Select required shim from the range available.

NOTE: Shims are available from 3.15 to
4.00 mm (0.12 to 0.16 in) thickness rising
in increments of 0.5 mm (0.002 in).

11. Fit selected shim and using a suitable mandrel,

fit input gear bearing track.

12. Fit mainshaft input gear bearing housing and

temporarily secure using 2 M10 x 25 mm bolts
tightened to 25 Nm (18 lbf.ft) .
