Land Rover engine 300 TDi. Manual - part 3

ENGINE

10

DESCRIPTION AND OPERATION

ENGINE

DESCRIPTION AND OPERATION

11

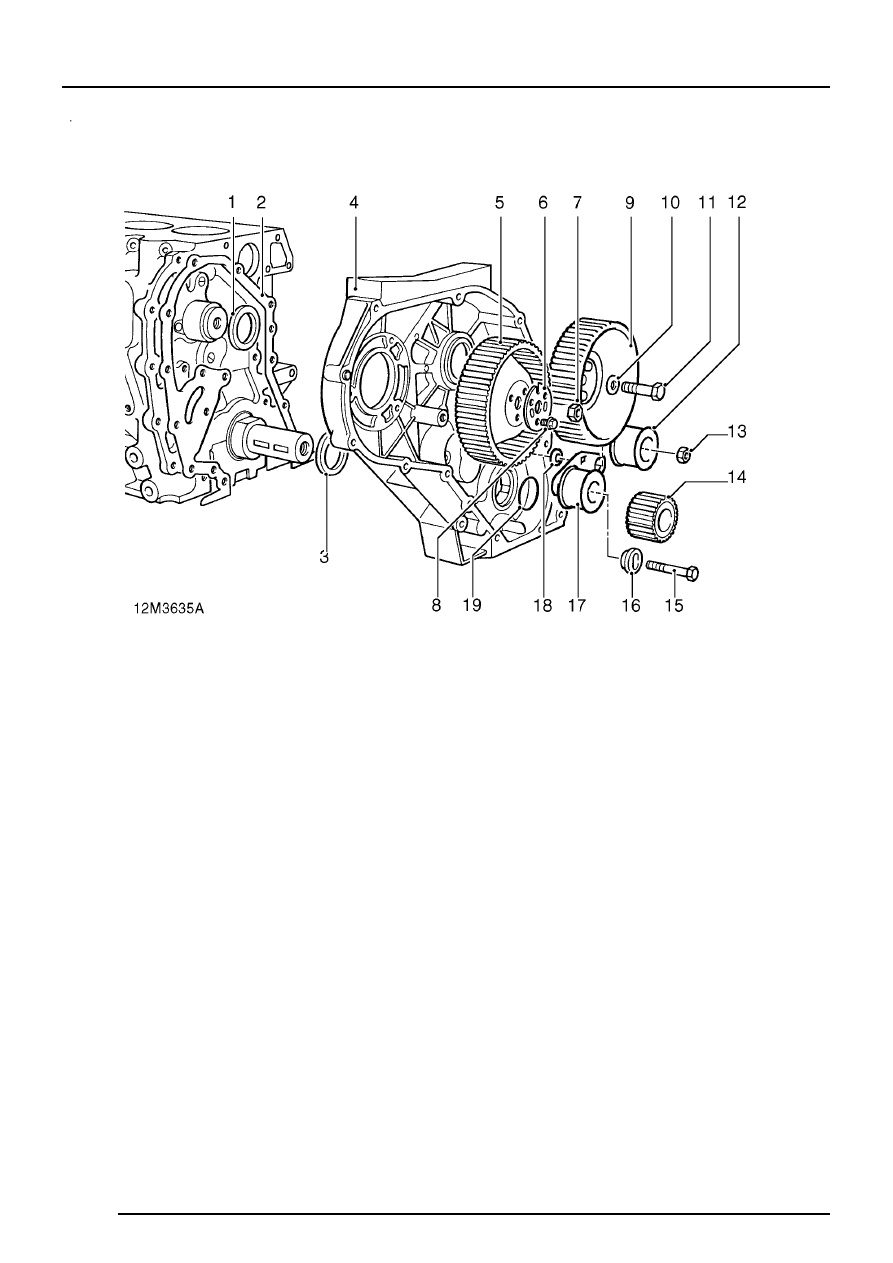

TIMING BELT REAR COVER AND GEARS

1. Camshaft oil seal
2. Gasket
3. Crankshaft front oil seal
4. Timing belt rear cover
5. Injection pump drive gear
6. Hub plate
7. Nut - injection pump hub
8. Bolt - injection pump hub plate
9. Camshaft drive gear

10. Washer - camshaft drive gear

11. Bolt - camshaft drive gear
12. Idler pulley
13. Retaining nut
14. Crankshaft gear
15. Bolt - timing belt tensioner pulley
16. Spacer - timing belt tensioner pulley bolt
17. Timing belt tensioner pulley and tensioner

bracket

18. Flanged spacer - idler pulley
19. ’O’ ring

ENGINE

12

DESCRIPTION AND OPERATION

ENGINE

DESCRIPTION AND OPERATION

13

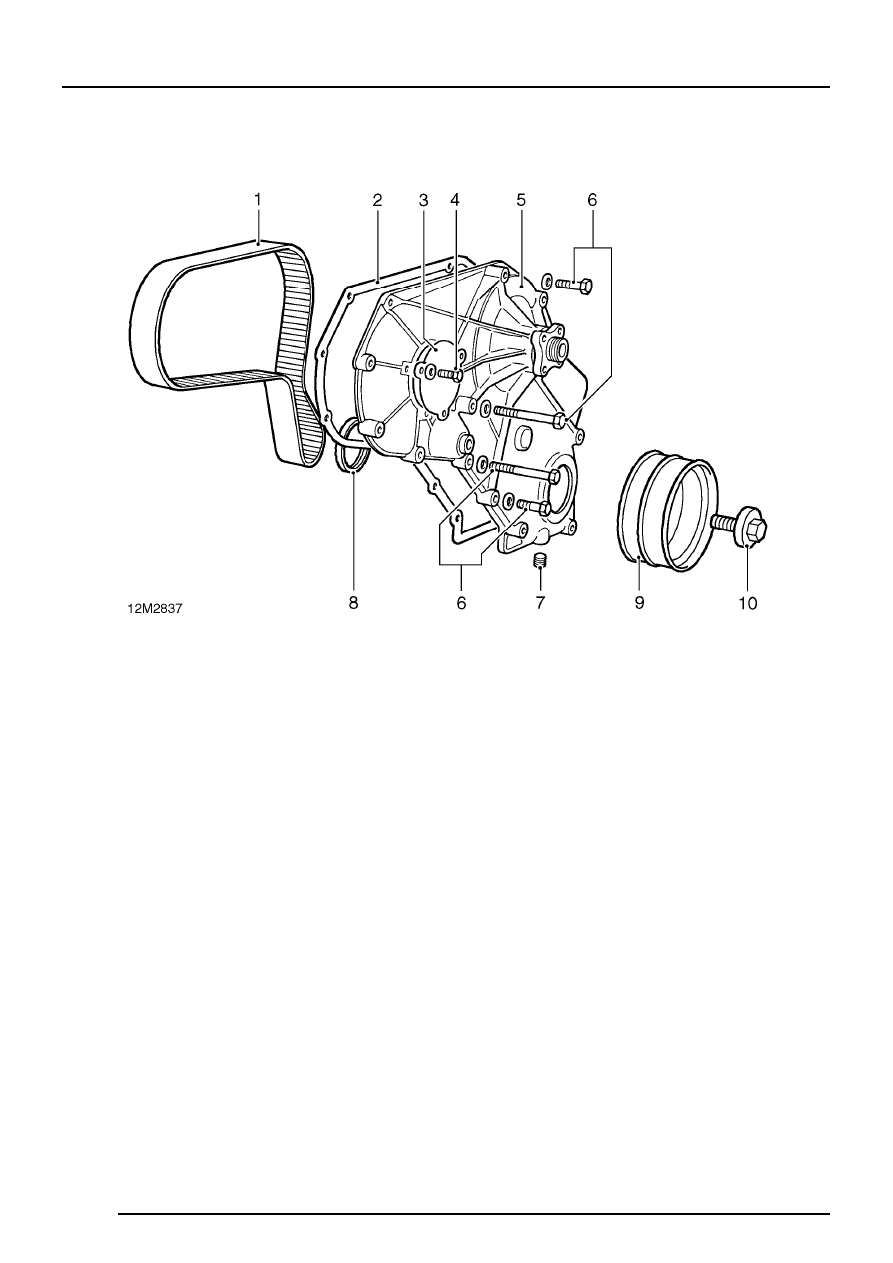

TIMING BELT AND FRONT COVER

1. Timing belt
2. Gasket
3. Access plate
4. Bolt - access plate
5. Timing belt front cover

6. Bolts - timing belt front cover
7. Wading plug
8. Oil seal
9. Crankshaft pulley

10. Pulley bolt
