V8i

1

DESCRIPTION AND OPERATION

DESCRIPTION

The V8i engine has cast aluminium cylinder heads
and cylinder block. The two banks of steel cylinder
liners which are pressed down to stops in the block,
are set at 90˚ to one another. The three ringed
aluminium pistons transmit the power through the
connecting rods to a cast iron five bearing crankshaft,
which drives the centrally located camshaft via a
duplex type chain.

The electronic ignition distributor is driven by a gear
off the front of the camshaft and the lubrication oil
pump is driven by a gear off the front of the
crankshaft. The overhead inlet and exhaust valves are
operated by rocker shafts, pushrods and self adjusting
hydraulic tappets.

Multiport fuel injection ensures that engine
performance, economy and exhaust emissions are
automatically correct for the demands of highway and
off road operation.

12

ENGINE

2

DESCRIPTION AND OPERATION

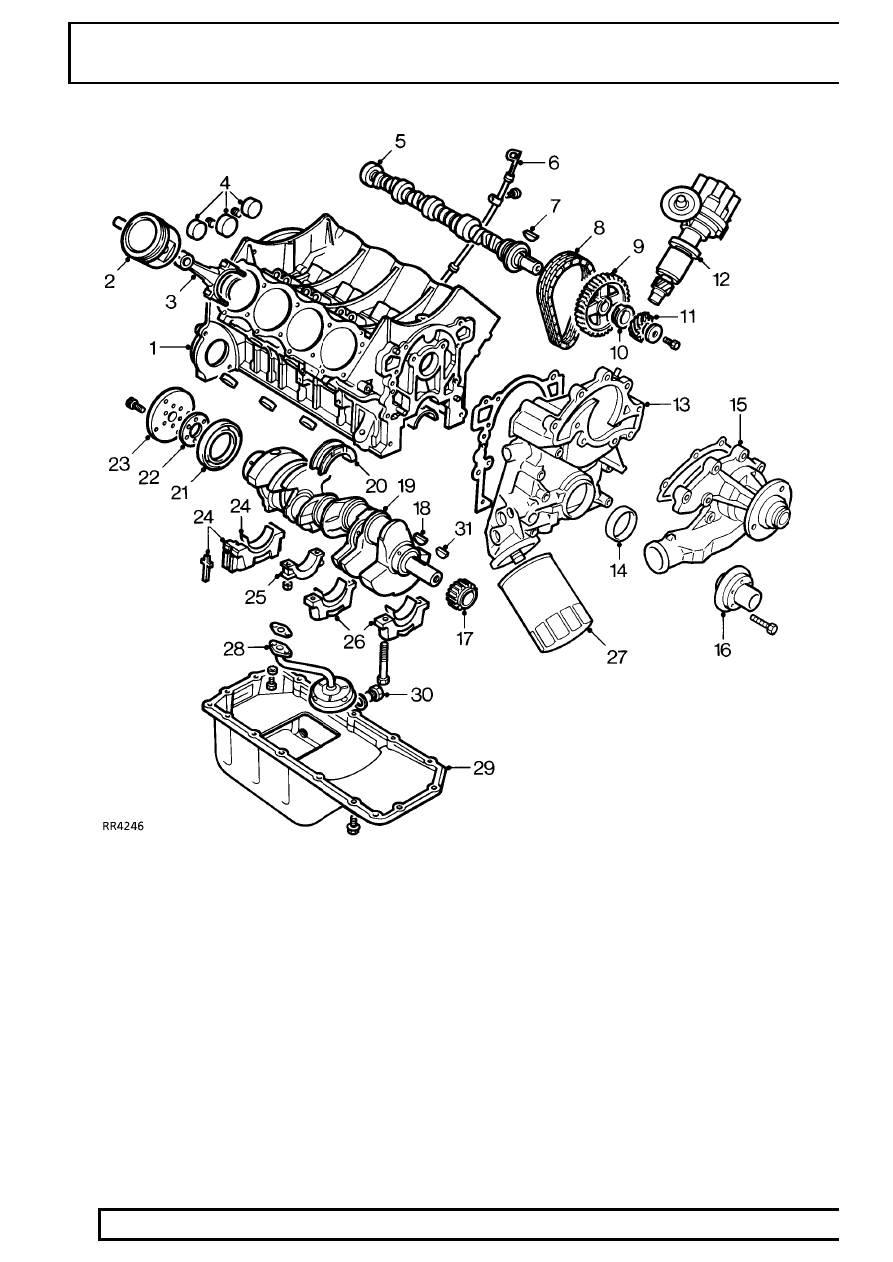

1. Cylinder block
2. Pistons and gudgeon pins (8)
3. Connecting rods (8)
4. Core plugs
5. Camshaft
6. Dipstick
7. Camshaft key
8. Timing chain
9. Camshaft sprocket

10. Distance piece
11. Distributor drive gear
12. Distributor
13. Front cover
14. Front cover oil seal
15. Coolant pump
16. Crankshaft damper / pulley

17. Crankshaft sprocket
18. Crankshaft sprocket key
19. Crankshaft
20. Centre main bearing shells (2)
21. Crankshaft rear oil seal
22. Spacer
23. Adaptor plate
24. Rear main bearing cap, shell and side seals
25. Connecting rod caps
26. Main bearing caps and shell bearings
27. Oil filter
28. Oil pump suction pipe/strainer
29. Oil sump
30. Oil sump drain plug
31. Oil pump drive key

V8i

3

DESCRIPTION AND OPERATION

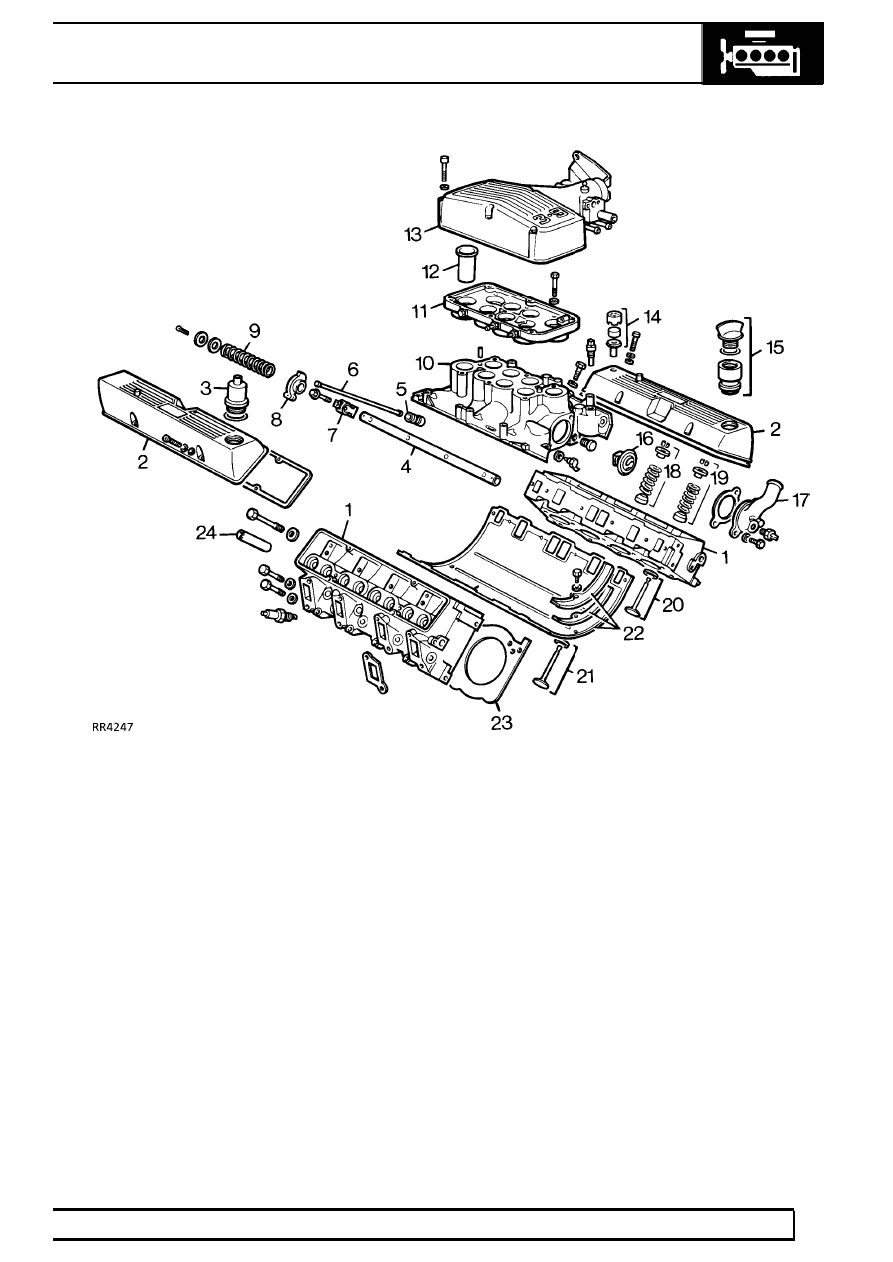

1. Cylinder heads (2)
2. Rocker covers (2)
3. PCV filter
4. Rocker shafts (2)
5. Hydraulic tappets (8)
6. Pushrods (8)
7. Rocker brackets (8)
8. Rocker arms (4) left and (4) right
9. Rocker shaft springs (6)

10. Inlet manifold
11. Plenum chamber lower
12. Ram pipes (8)

13. Plenum chamber upper
14. PCV air intake filter
15. Oil filler
16. Thermostat
17. Thermostat cover
18. Inlet valve seal, spring, cap and collets (8)
19. Exhaust valve seal, spring, cap and collets (8)
20. Inlet valve and seat (8)
21. Exhaust valve and seat (8)
22. Inlet manifold gasket and seals
23. Cylinder head gaskets (2)
24. Valve guides (16)

12

ENGINE

4

DESCRIPTION AND OPERATION

Lubrication system

The V8i full flow lubrication system uses a gear type oil pump which is driven from the front of the crankshaft. The
oil pump gears are housed in the front cover and the pressure relief valve, warning light switch and filter are also
fitted to the front cover.

Oil drawn through the centrally located steel gauze strainer in the sump, is pumped under pressure through oil
cooler located in the lower half of the main coolant radiator. The cooled oil then passes through the filter, before
being distributed from the main gallery via drillings, to the various components in the engine.

Lubrication to the thrust side of the cylinders is by oil grooves machined in each connecting rod big end joint face,
which are timed to align with holes in the big end journals on the power and exhaust strokes.

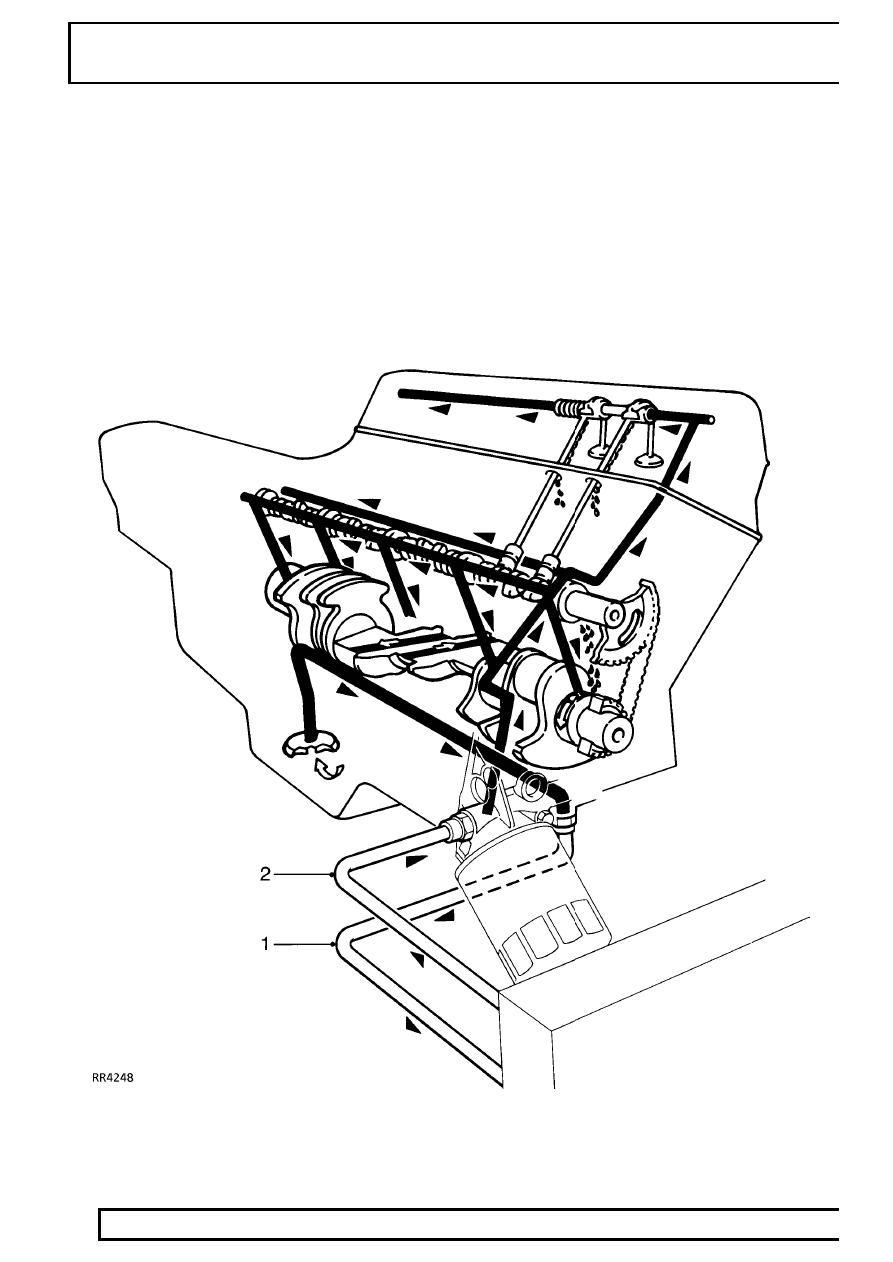

Lubrication system

1. Oil to cooler
2. Oil from cooler
