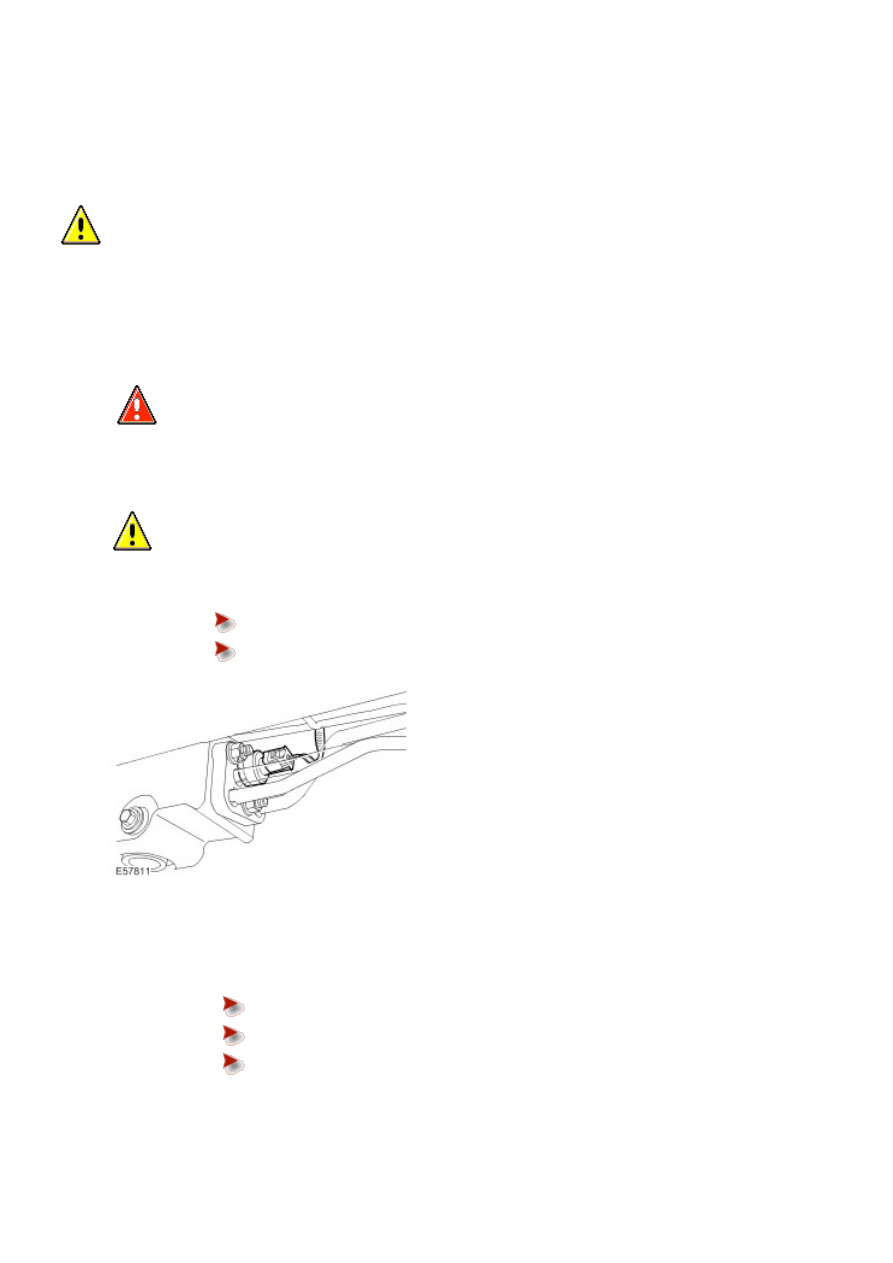

Valve Block Transducer (60.60.22)

Removal

  CAUTION: Dynamic Response system components are manufactured to very precise tolerances and fine

clearances. It is therefore essential that absolute cleanliness is observed when working with these components.
Always install blanking plugs to any open orifices or lines. Failure to follow this instruction may result in foreign
matter ingress to the Dynamic Response system.

NOTE:



This procedure does not require the Dynamic Response system to be bled.

1
.

  WARNING: Do not work on or under a vehicle supported only by a jack. Always support the vehicle

on safety stands.

Raise and support the vehicle.

2
.

  CAUTION: Before disconnecting or removing the components, ensure the area around the joint

faces and connections are clean. Plug open connections to prevent contamination.

Remove the valve block transducer.



Disconnect the electrical connector.



Position container to collect fluid loss.

Installation

1 . Install the valve block transducer.



Clean the component mating faces.



Tighten to 25 Nm (18 lb.ft).



Remove the container.

2 . Start the engine and allow to idle.

3 . Check and top-up the Dynamic Response system fluid reservoir.

Front Stabilizer Bar Bushing (60.60.47)

Removal

1
.

  WARNING: Do not work on or under a vehicle supported only by a jack. Always support the vehicle

on safety stands.

Raise and support the vehicle.

2 . Remove the front wheels and tires.

3
.

  CAUTION: Use a Torx socket to prevent the ball joint rotating whilst removing the nut.

  CAUTION: Note the position of the hardened steel washer. The hardened steel washer must be

installed between the stabilizer bar link and the stabilizer bar. Failure to follow this instruction may result
in damage to the vehicle.

Disconnect both stabilizer bar links from the stabilizer bar.



Remove and discard the 2 nuts.

4 . Remove the front driveshaft.

For additional information, refer to

Front Driveshaft - 4.2L, Vehicles With: Supercharger (47.15.02)

5 . NOTE:



Left-hand shown, right-hand similar.

Remove the stabilizer bar bushings.



Remove the 6 bolts.



Remove the stabilizer bar clamps.

1 . Install the stabilizer bar bushings.



Clean the components.



Install the stabilizer bar clamps.



Install the 6 bolts.



Tighten the bolts to 115 Nm (85 lb.ft).

2 . Install the front driveshaft.

For additional information, refer to

Front Driveshaft - 4.2L, Vehicles With: Supercharger (47.15.02)

3
.

  CAUTION: Make sure the hardened steel washer is installed between the stabilizer bar link and the

stabilizer bar. Failure to follow this instruction may result in damage to the vehicle.

  CAUTION: Use a Torx socket to prevent the ball joint rotating whilst installing the nut.

Connect both stabilizer bar links to the stabilizer bar.



Install new nuts and tighten to 175 Nm (129 lb.ft).

4 . Install the front wheels and tires.



Tighten the wheel nuts to 140 Nm (103 lb.ft).
