 (205-03)

For additional information, refer to

Differential Draining and Filling

 (205-03 Front Drive Axle/Differential)

2. Every 5 years or 75,000 miles (120,000 km): Renew rear 'Electronic Torque Managed (ETM)' differential oil. For
additional information, refer to

Specifications

 (205-02)

For additional information, refer to

Differential Draining and Filling

 (205-03 Front Drive Axle/Differential)

3. Every 10 years or 150,000 miles (240,000 km): Renew rear 'OPEN' differential oil. For additional information, refer to

Specifications

 (205-02)

For additional information, refer to

Differential Draining and Filling

 (205-02 Rear Drive Axle/Differential)

Suspension and Body Mountings

1. Check for free play in all suspension and body mounting rubbers.

2. Check condition of suspension rubber boots and gaiters.

Fuel System

1. Check fuel system pipes, hoses and unions for chafing, leaks and corrosion.

Electrical Harnesses

1. Check all electrical harnesses for chafing.

Oil/Fluid Leaks

1. Check for oil/fluid leaks.

Exhaust System

1. Check exhaust system for leaks, security and damage.

Power Steering

1. Check power steering rod ball joint fixings, gaiters and condition of ball joints and dust covers.

2. Check power steering pipes, hoses and unions for chafing, leaks and corrosion.

Fault Lamp(s)

1. If fault lamp(s) are illuminated, test the associated system using T4 and report findings.

Road Test

1. Carry out road test of vehicle. For additional information, refer to

Road/Roller Testing

 (100-00)

General

1. Endorse Service Record.

Additional Items That May Require Attention

It is recommended that:

1. Every 6 years: All brake fluid hydraulic seals are replaced.

NOTE:



This is in addition to the maintenance requirement that flexible brake hoses MUST be replaced at this service
interval.

2. After 50 miles (80 km) continuous use in severe off-road conditions i.e. wading, deep mud and abrasive
grit/slurry: The electric parking brake should be cleaned and inspected.

3. After 50 miles (80 km) continuous use in severe off-road conditions i.e. wading, deep mud and abrasive
grit/slurry: The ancillary drive belt should be cleaned and inspected.

4. Vehicles with air suspension: Vehicles used extensively in arduous or off road conditions will require the compressor
air inlet filter to be renewed more frequently.

5. Vehicles used in dusty or field conditions or deep wading: More frequent attention to the air cleaner will be required.

Valve Block to Front Stabilizer Bar Actuator Pipe Assembly

Special Service Tools

Ball joint separator
205-754 (LRT-54-027)

Removal

  CAUTION: Dynamic Response system components are manufactured to very precise tolerances. It is

therefore essential that absolute cleanliness is observed when working with these components. Always install
blanking plugs to any open orifices or lines. Failure to follow this instruction may result in foreign matter ingress
to the Dynamic Response system.

1
.

  WARNING: Do not work on or under a vehicle supported only by a jack. Always support the vehicle

on safety stands.

Raise and support the vehicle.

2 . Remove the rear bumper cover.

For additional information, refer to

Rear Bumper Cover (76.22.74)

3 . Remove the spare wheel and tire.

4 . Remove the engine undershield.

For additional information, refer to

Engine Undershield (76.10.50)

5
.

  CAUTION: Before disconnecting or removing the components, ensure the area around the joint

faces and connections are clean. Plug open connections to prevent contamination.

  CAUTION: Make sure the actuator fluid lines are not damaged or kinked during removal or

installation.

NOTE:



Some fluid spillage is inevitable during this operation.

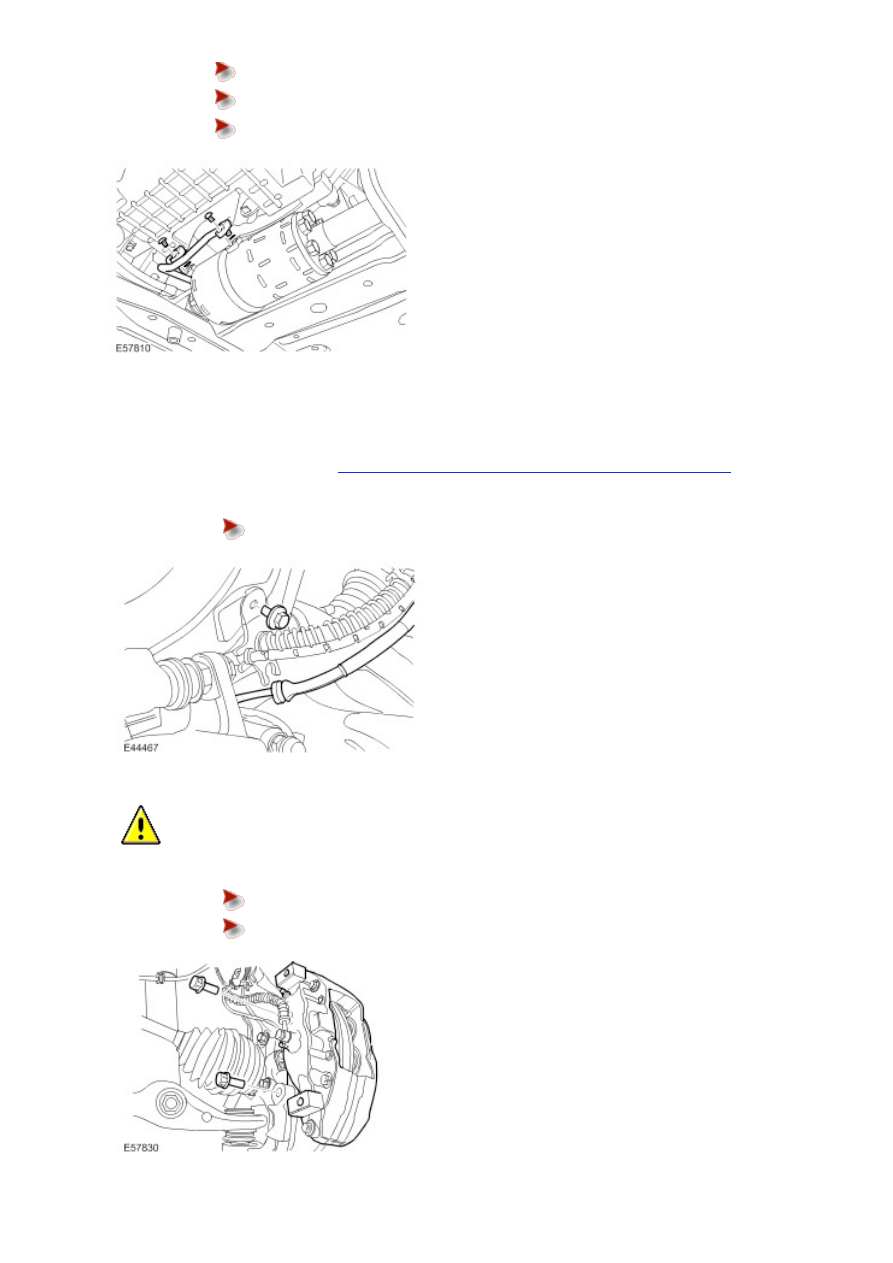

Disconnect the fluid lines from the actuator.



Position container to collect fluid loss.



Remove the 2 bolts.

Remove and discard the O-ring seals.



Remove and discard the plastic spacer washers.



Install blanking caps to the exposed ports.

6 . Remove the front wheels and tires.

7 . RH front: Remove the shock absorber and air spring assembly.

For additional information, refer to

Front Shock Absorber and Air Spring Assembly (60.21.01.99)

8 . Release the brake hose bracket from the wheel knuckle.



Remove the retaining bolt.

9 .

  CAUTION: Do not allow the brake caliper to hang on the brake hose.

Release the brake caliper from the wheel knuckle.



Remove the 2 retaining bolts.



Tie the brake caliper aside.
