Lower Arm Ball Joint (64.15.08)

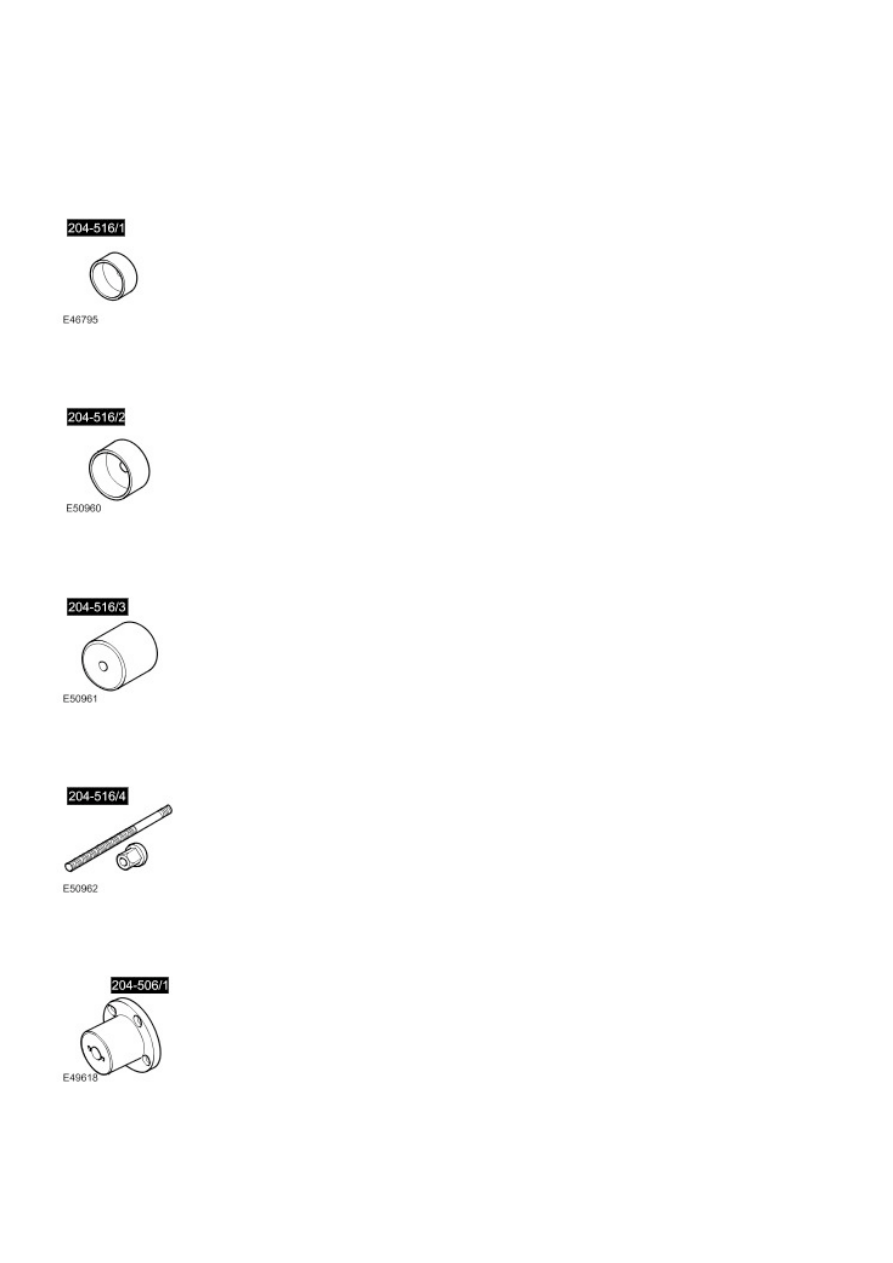

Special Service Tools

Ball joint remover/installer
204-516/1 (LRT-64-026/1)

Ball joint remover/installer
204-516/2 (LRT-64-026/2)

Ball joint remover/installer
204-516/3 (LRT-64-026/3)

Ball joint remover/installer
204-516/4 (LRT-64-026/4)

Halfshaft remover/replacer
204-506/1 (LRT-60-030/1)

Halfshaft installer adapter
204-506-01

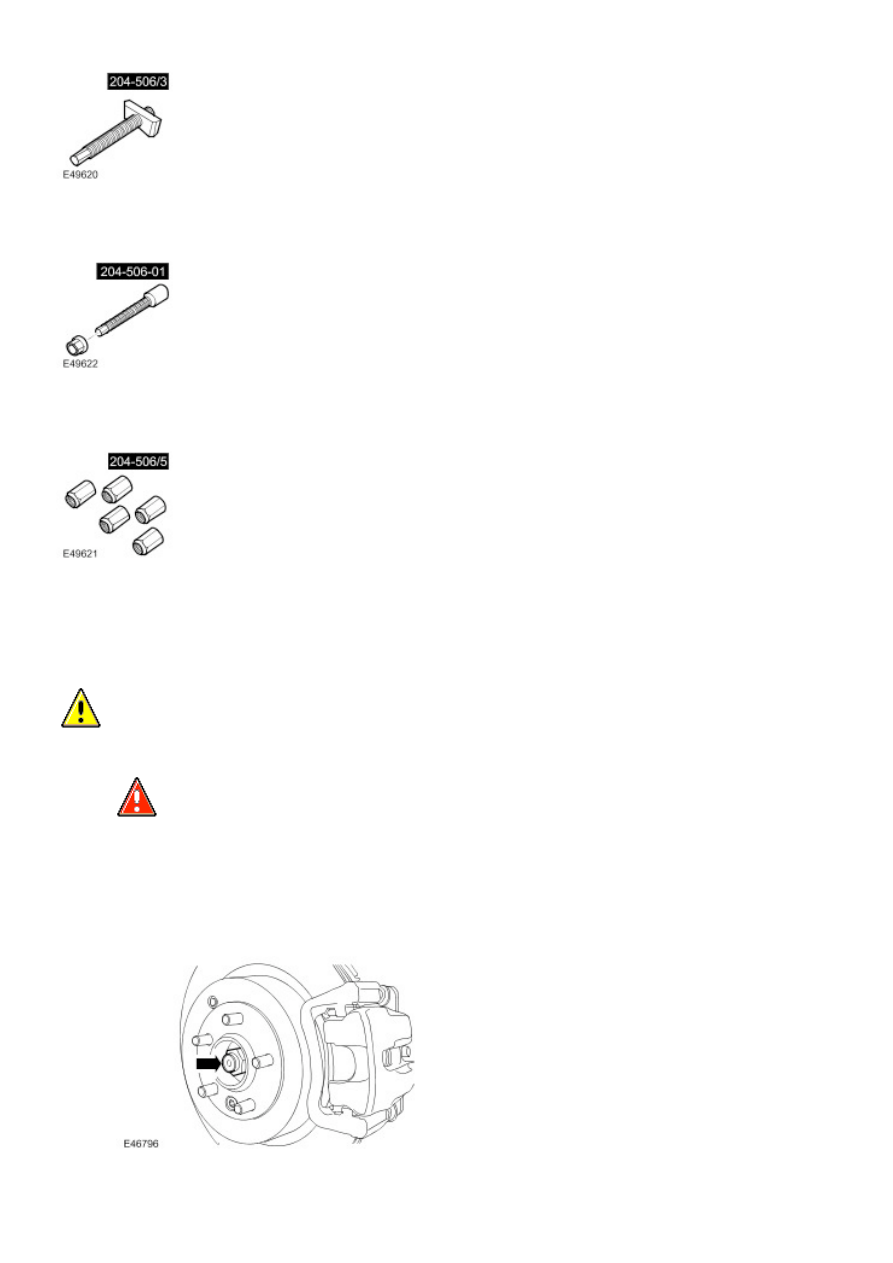

Retainers - halfshaft remover/replacer
204-506/5 (LRT-60-030/5)

Removal

  CAUTION: The bolt securing the toe link to the wheel knuckle must not be used more than 5 times. Mark the

bolt head with a suitable centre punch.

1
.

  WARNING: Do not work on or under a vehicle supported only by a jack. Always support the vehicle

on safety stands.

Raise and support the vehicle.

2 . Remove the wheel and tire.

3 . Loosen the halfshaft retaining nut.



Remove the bolt.

5 . Release the parking brake cable from the lower arm.

6 . Remove the halfshaft retaining nut.

7 . Release the knuckle from the lower arm.



Remove the bolt.

8 . Using the special tools, release the halfshaft from the wheel hub.



Support the wheel knuckle to give access to the lower ball joint.



Remove and discard the snap ring.

Installation

1 .

  CAUTION: If the push in force is less than 17 kN the wheel knuckle must be replaced.

  CAUTION: Make sure the ball joint in installed from the chamfered side of the wheel knuckle.

Using the special tool, install the lower arm ball joint.



Install the snap ring.

2 . Using the special tools, install the halfshaft in the wheel hub.
