Lower Arm (64.35.54)

4 . Install the RH lower arm.

5 . Install the wheels and tires.



Tighten the wheel nuts to 140 Nm (103 lb.ft).

Upper Arm Bushing (64.35.22)

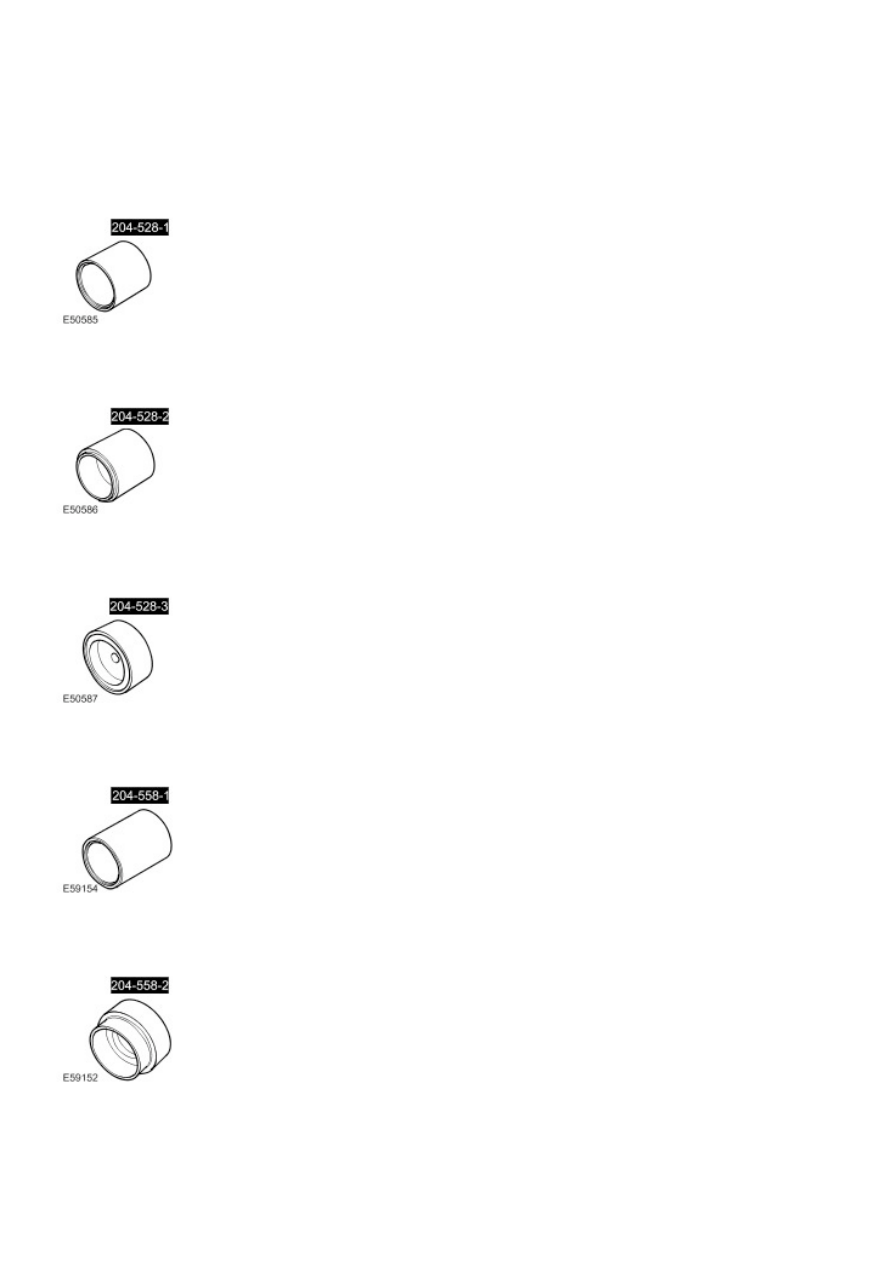

Special Service Tools

Remover/installer - rear suspension upper arm front bushing
204-528/1

Remover/installer - rear suspension upper arm front bushing
204-528/2

Remover/installer - rear suspension upper arm front bushing
204-528/3

Remover/installer rear suspension upper arm rear bushing
204-558/1

Remover/installer rear suspension upper arm rear bushing
204-558/2

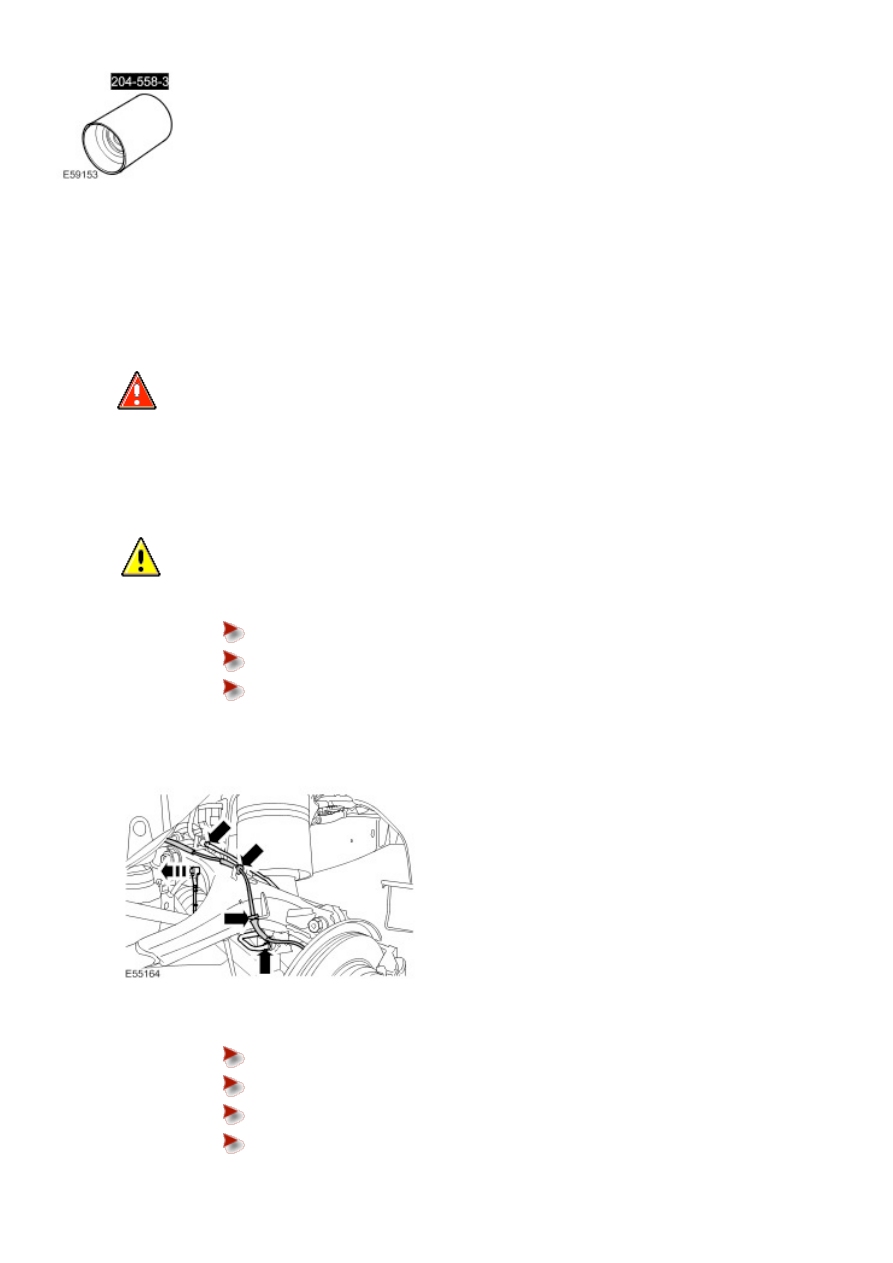

Removal

NOTE:



The bushings must be replaced in pairs, LH and RH sides.

1
.

  WARNING: Do not work on or under a vehicle supported only by a jack. Always support the vehicle

on safety stands.

Raise and support the vehicle.

2 . Remove the wheels and tires.

3 .

  CAUTION: Always plug any open connections to prevent contamination.

Remove the brake tube.



Disconnect the 2 brake tube unions.



Remove the brake hose clips and release the hoses.



Release the brake tube from the clip.

4 . Disconnect the height sensor link.

5 . Release the wheel speed sensor lead.

6 . Remove the LH upper arm.



Loosen the upper arm bolts.



Mark the position of the bolt in relation to the upper arm.



Disconnect the upper arm from the wheel knuckle.



Remove the upper arm bolts.

For additional information, refer to

Upper Arm (64.35.60)

8 . Mark the position of the front bushing in relation to the upper arm.

9 . Using the special tools, remove and discard the rear upper arm front bushing.

10 . Using the special tools, remove and discard the rear upper arm rear bushing.
