COMPONENT LOCATION VIEWS

Z5

14

  $&&"%& &



 "' "'% #"&#!


 "' "'% #"&#!


 "

COMPONENT LOCATION VIEWS

Z5

15

REV: 08/99

59. behind centre of fascia
C0095 (1-B)
C0232 (2-B)
C1548 (4-B)

60. behind centre of fascia
C0791 (12-B)
C0792 (8-W)
C0793 (20-B)
C1576 (12-G)
C1597
E0361

57. behind driver's side of fascia
C0417 (2-B)

58. behind centre of fascia
C0041 (4-W)
C0064 (6-Y)
C0065 (6-U)

COMPONENT LOCATION VIEWS

Z5

16

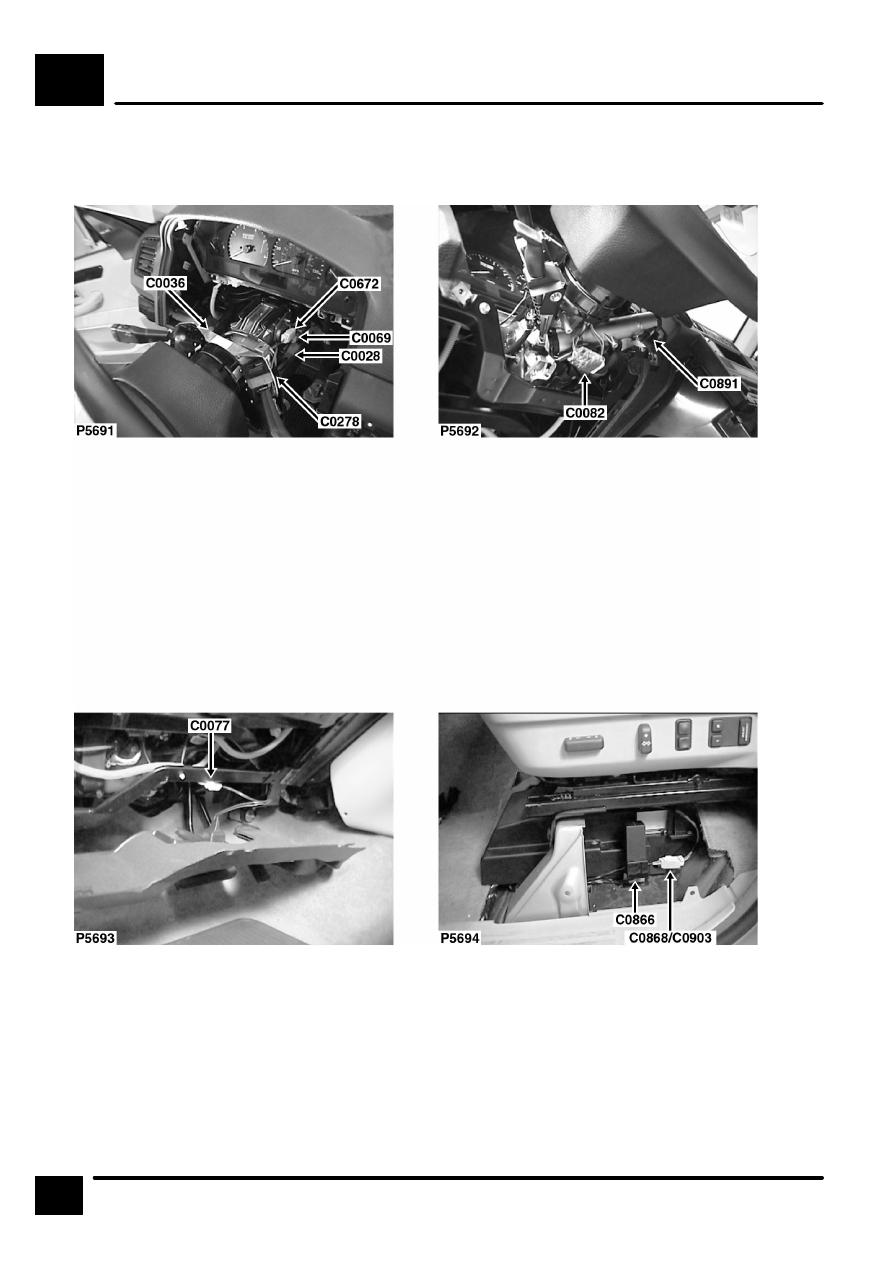

61. near steering column
C0028 (4-W)
C0036 (12-B)
C0069 (3-W)
C0278 (8-B)
C0672 (4-W)

62. underside of steering column
C0082 (6-W)
C0891 (2-B)

63. behind LH side of fascia
C0077

64. beneath LH front seat
C0866 (9-B)
C0868 (6-W)
C0903 (6-W)

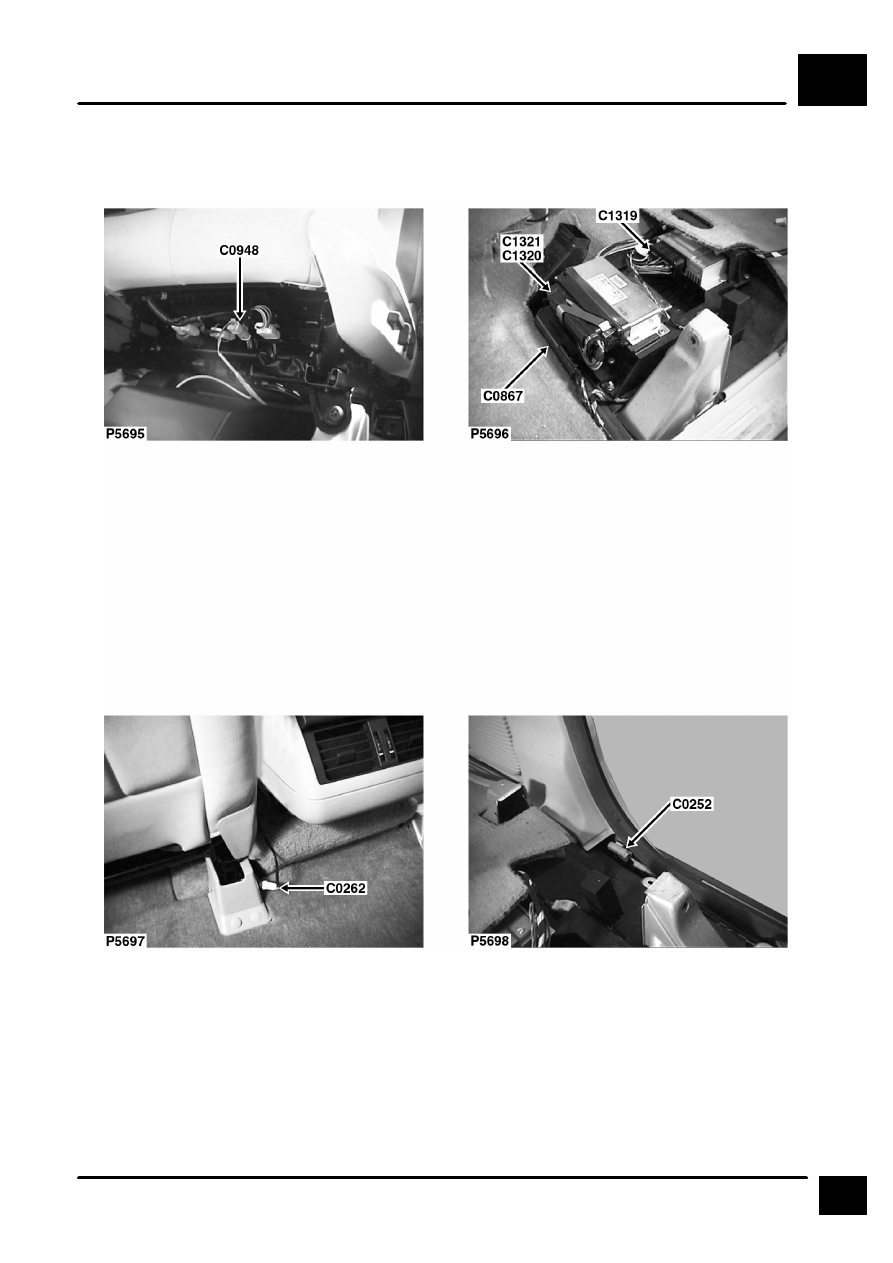

COMPONENT LOCATION VIEWS

Z5

17

 "'  %#"' &'


 "'  %#"' &'
  


  

 "&

 "  #*% $%' #  $#&'
