CHASSIS AND BODY

57

REPAIR

REAR SEAT BELT - LEFT HAND

Service repair no - 76.73.23

Remove

1. Remove parcel shelf support trim.

See this

section.

2. Remove ’D’ post lower trim.

See this section.

3. Remove cover and nut securing seat belt to

upper anchorage point.

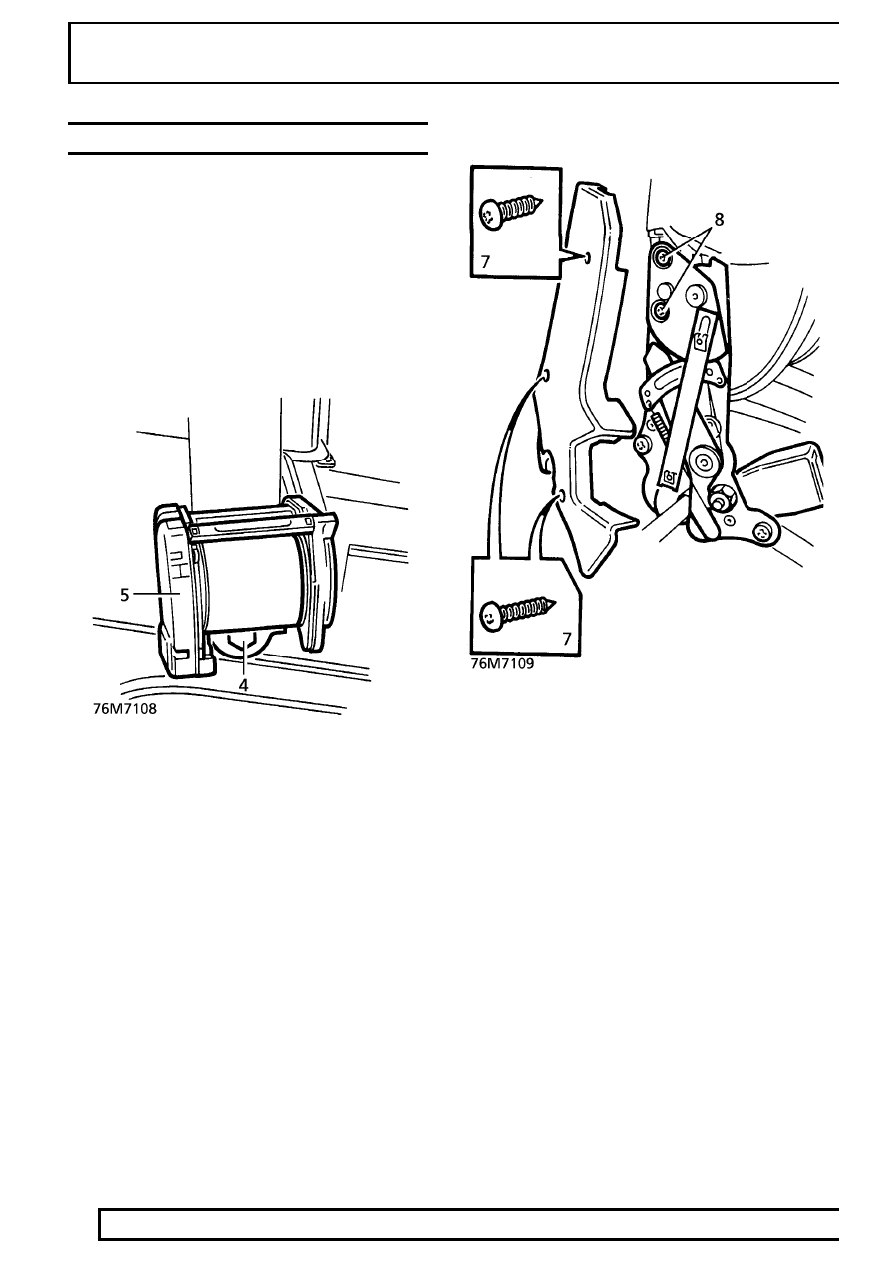

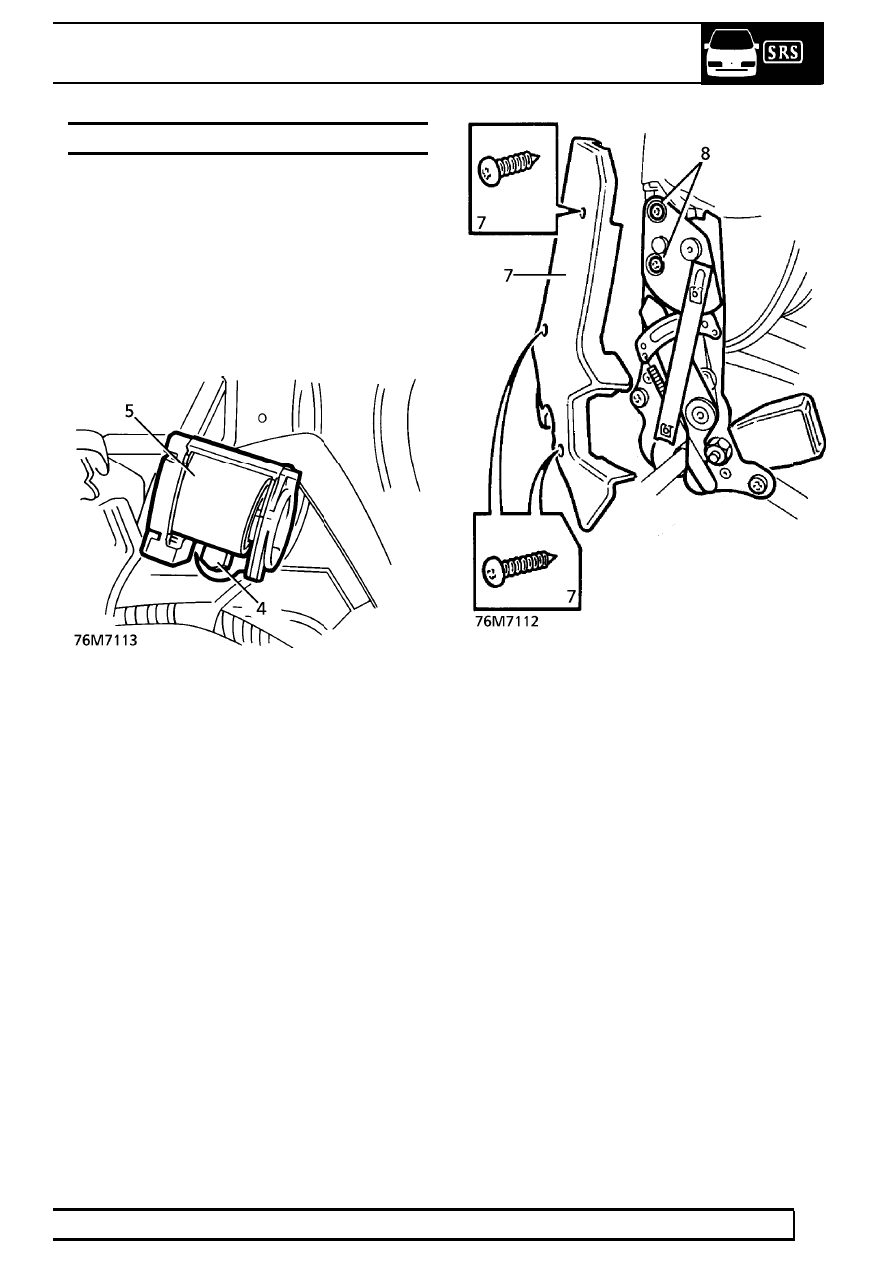

4. Remove bolt securing seat belt reel.

5. Remove seat belt reel.
6. Remove left hand rear seat.

See SEATS,

Repair.

7. Remove 3 screws securing squab hinge cover.

Remove cover.

8. Remove 2 bolts securing squab to cushion

assembly.

9. Remove squab from cushion assembly.

10. Remove bolt and wave washer securing stalk to

squab hinge.

11. Remove stalk. Collect plain washer.

Refit

12. Fit stalk to squab hinge. Secure with bolt.

Tighten to

35 Nm. (26 lbf.ft)

13. Position seat squab to cushion assembly.

Secure with bolts. Tighten to

45 Nm. (33 lbf.ft)

14. Refit squab hinge cover. Secure with screws.
15. Refit rear seat assembly.

See SEATS, Repair.

16. Position belt to upper anchorage point. Secure

with nut. Tighten to

25 Nm. (18 lbf.ft). Fit

cover.

17. Position seat belt reel. Secure with bolt. Tighten

to

35 Nm. (26 lbf.ft)

18. Fit ’D’ post lower trim.

See this section.

19. Fit parcel shelf support trim.

See this section.

76

CHASSIS AND BODY

NEW RANGE ROVER

58

REPAIR

REAR SEAT BELT - RIGHT HAND

Service repair no - 76.73.24

Remove

1. Remove parcel shelf support trim.

See this

section.

2. Remove ’D’ post lower trim.
3. Remove cover and nut securing seat belt to

upper anchorage point.

4. Remove bolt securing seat belt reel.

5. Remove seat belt reel.
6. Remove right hand rear seat.

See SEATS,

Repair.

7. Remove 3 screws securing squab hinge cover.

Remove cover.

8. Remove 2 bolts securing squab to cushion

assembly. Remove squab.

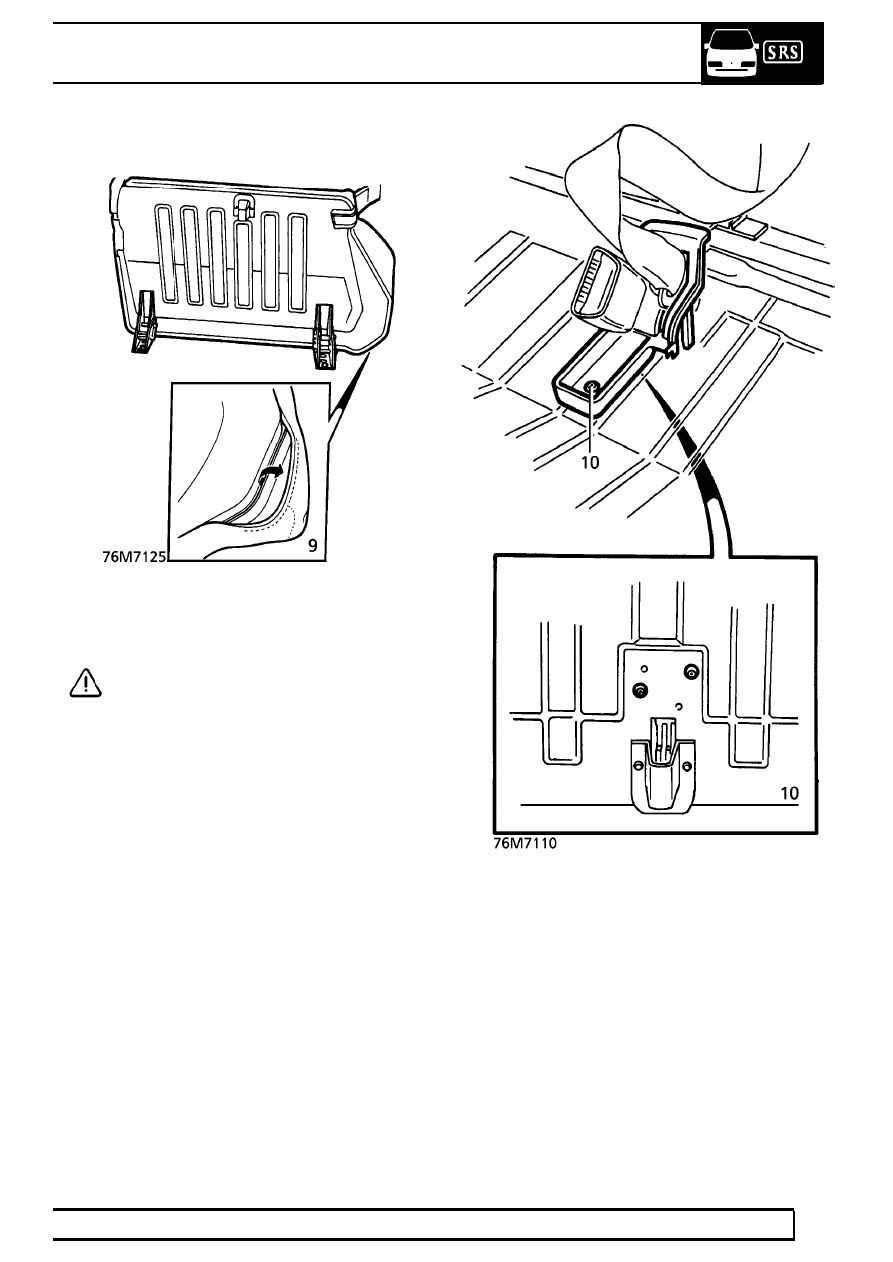

9. Release beaded edge of cushion cover from

seat pan flange. Remove cushion cover/foam
assembly.

CHASSIS AND BODY

59

REPAIR

CAUTION: Take care when releasing
cover/foam from belt anchorage finisher.

10. Remove 3 screws securing anchorage cover to

seat pan. Remove cover in 2 pieces.

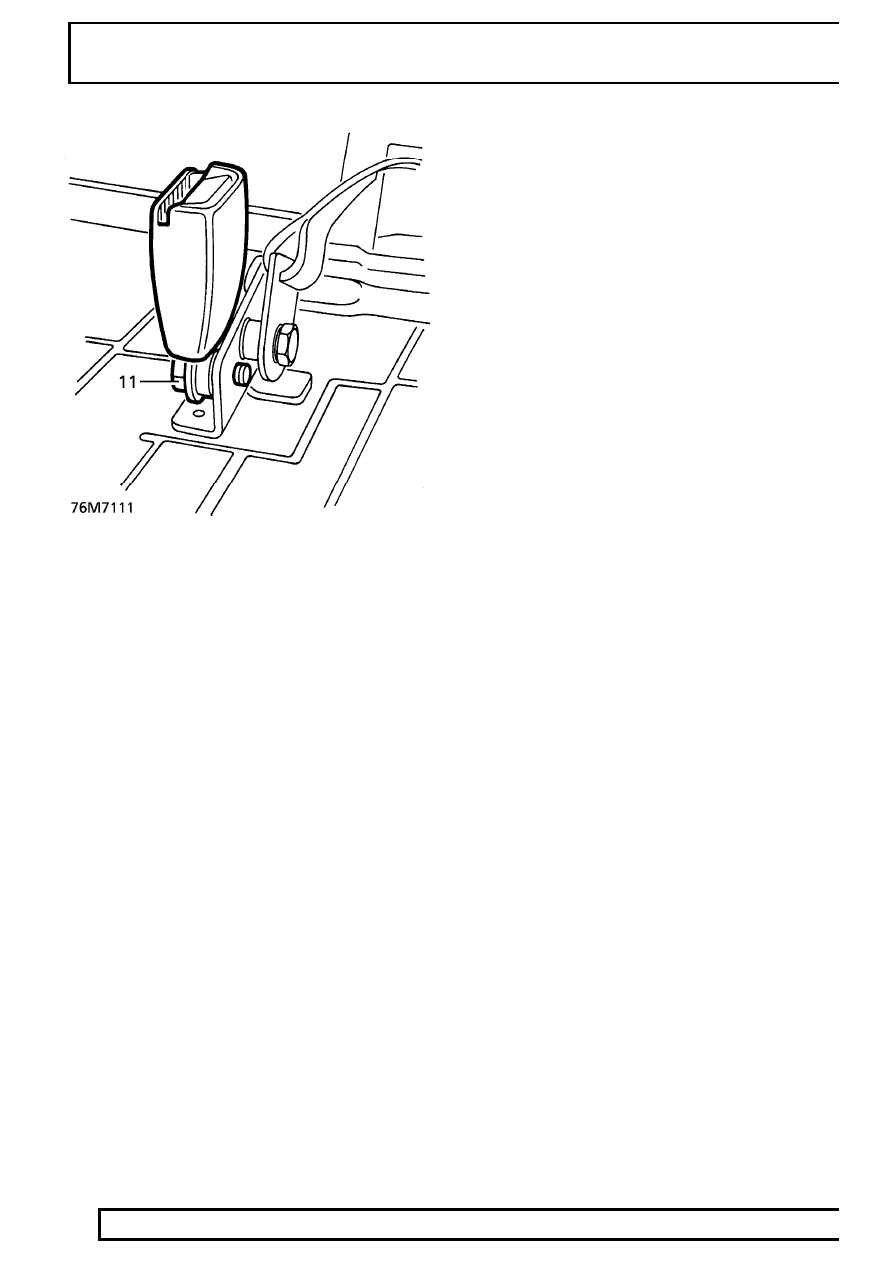

11. Remove bolt securing stalk to seat pan. Remove

stalk. Collect 2 spacers and wave washer.

76

CHASSIS AND BODY

NEW RANGE ROVER

60

REPAIR

Refit

12. Fit stalk to seat pan. Secure with bolt, spacers

and wave washer. Tighten to

35 Nm. (26 lbf.ft)

13. Fit seat belt anchorage cover. Secure with

screws.

14. Fit cushion assembly to seat pan. Secure

beaded edge of cover to seat pan flange.

15. Fit stalk to squab hinge. Secure with bolt.

Tighten to

35 Nm. (26 lbf.ft)

16. Position seat squab to cushion assembly.

Secure with bolts. Tighten to

45 Nm. (33 lbf.ft)

17. Refit squab hinge cover. Secure with screws.
18. Refit rear seat assembly.

See SEATS, Repair.

19. Position belt to upper anchorage point. Secure

with nut. Tighten to

35 Nm. (26 lbf.ft). Fit

cover.

20. Position seat belt reel. Secure with bolt. Tighten

to

35 Nm. (26 lbf.ft)

21. Fit ’D’ post lower trim.
22. Fit parcel shelf support trim.

See this section.
