CHASSIS AND BODY

29

REPAIR

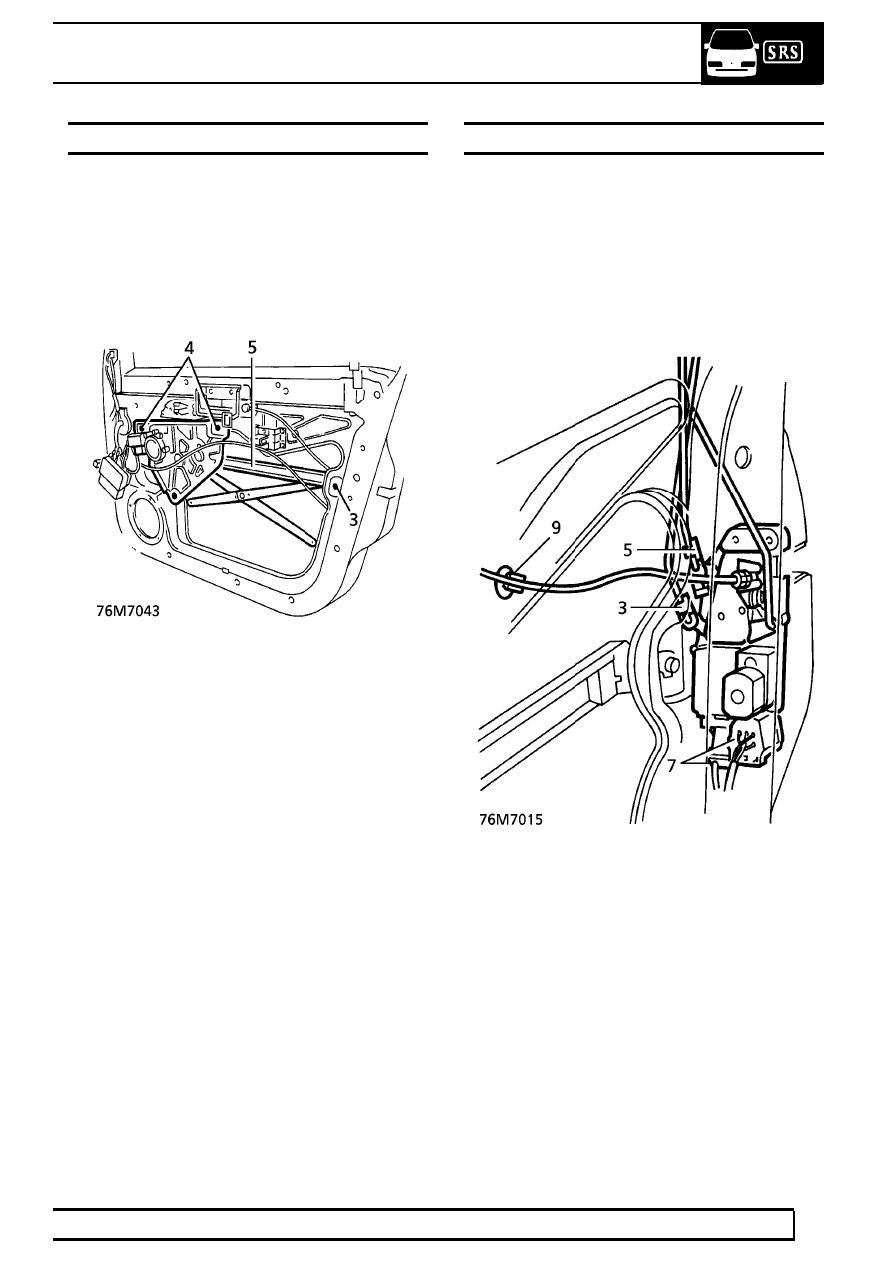

GLASS REGULATOR - FRONT DOOR

Service repair no - 76.31.45

Remove

1. Remove front door glass.

See this section.

2. Disconnect window lift motor harness connector.
3. Remove rivet securing regulator runner to door

panel.

4. Remove 3 rivets.
5. Remove regulator assembly.

Refit

6. Reverse removal procedure.

LATCH - FRONT DOOR

Service repair no - 76.37.12

Remove

1. Remove front door trim casing.

See this

section.

2. Release rear of plastic sheet.
3. Release retaining clip, private lock to latch

operating rod, at latch end.

4. Release control rod from latch.
5. Release retaining clip, outside handle to latch

operating rod, at latch end.

6. Release control rod from latch.
7. Disconnect 2 latch motor multiplugs.
8. Remove door sill button from operating rod.
9. Release remote handle to latch operating cable

from clip.

10. Remove 3 screws securing latch.
11. Release latch from door.
12. Remove sill button operating rod from latch.

76

CHASSIS AND BODY

NEW RANGE ROVER

30

REPAIR

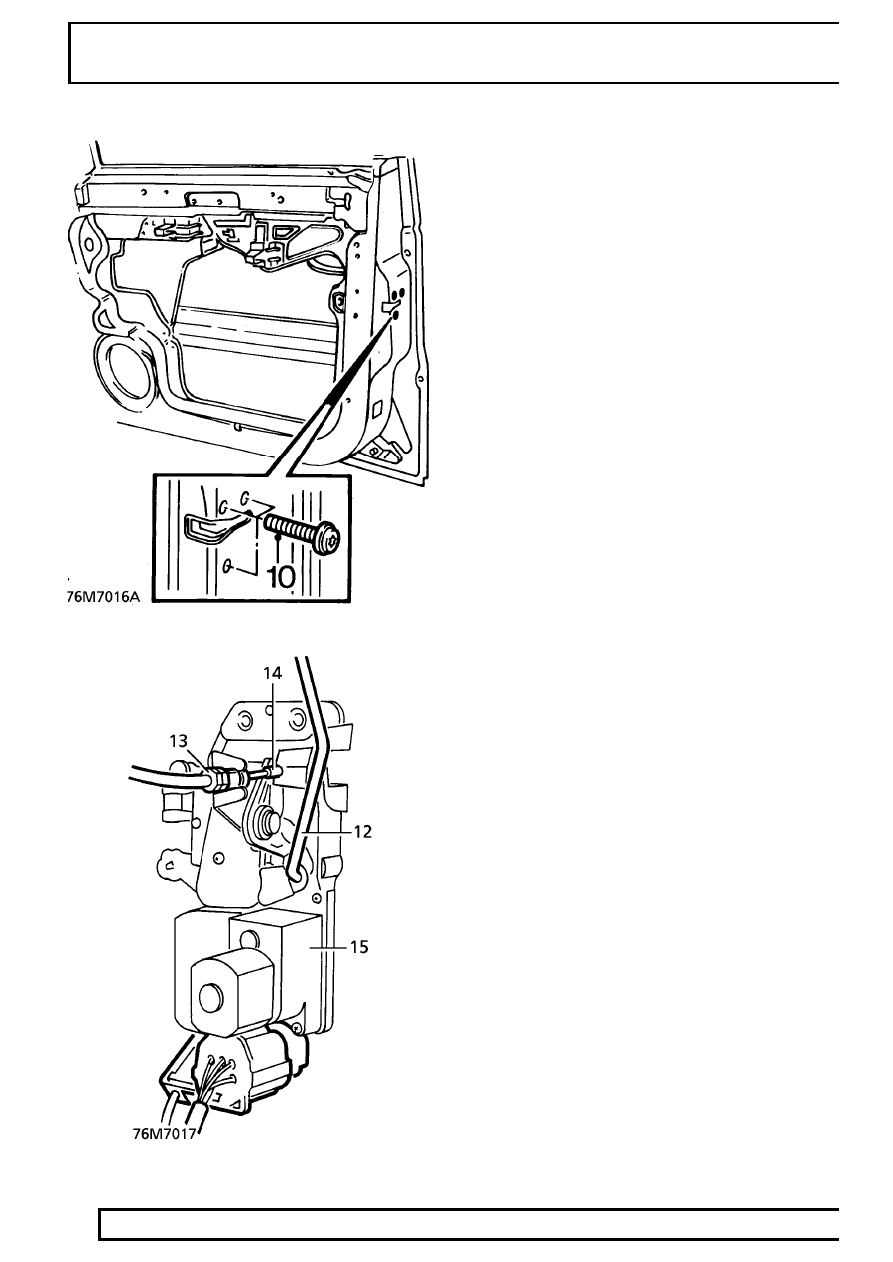

13. Release outer operating cable from latch

abutment.

14. Release inner cable from latch.
15. Remove latch from door.

Refit

16. Fit latch.
17. Fit inner operating cable to latch.
18. Fit outer operating cable to latch abutment.
19. Fit sill button operating rod to latch.
20. Align latch to door, tighten 3 screws.
21. Secure remote handle cable to door panel clip.
22. Fit sill button to operating rod.
23. Reconnect 2 latch motor multiplugs.
24. Fit outside handle operating rod to latch.
25. Fit retaining clip.
26. Fit private lock operating rod to latch.
27. Fit retaining clip.
28. Secure plastic sheet.
29. Fit front door trim casing.

See this section.

CHASSIS AND BODY

31

REPAIR

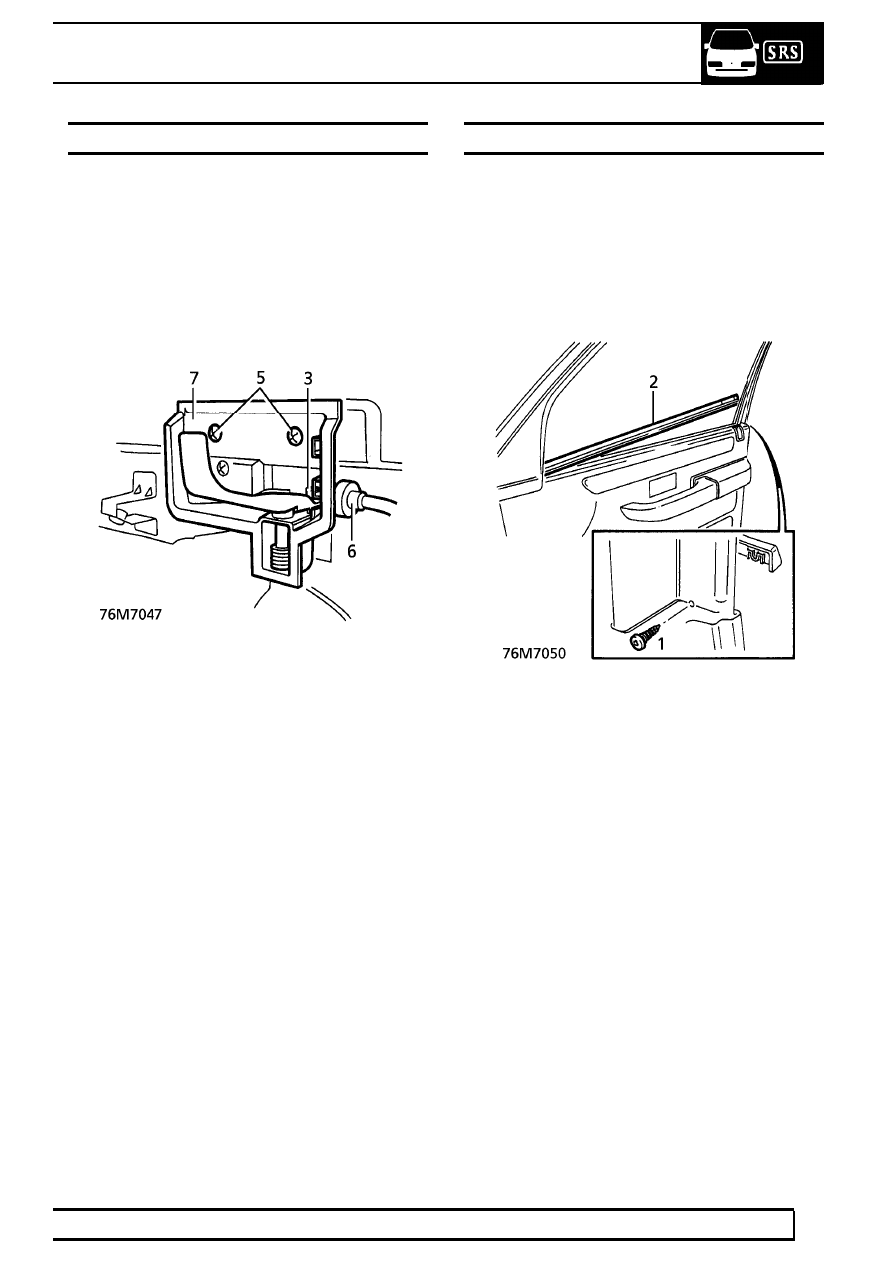

REMOTE CONTROL - FRONT DOOR

Service repair no - 76.37.31

Remove

1. Remove front door trim casing.

See this

section.

2. Release top rear corner of plastic sheet.
3. Pull remote handle out. Release inner cable from

remote handle.

4. Release remote handle.
5. Remove 2 screws securing remote handle.
6. Remove outer cable from housing.
7. Remove remote by sliding rearwards.

Refit

8. Reverse removal procedure.

OUTER WAIST SEAL - FRONT DOOR

Service repair no - 76.31.53

Remove

1. Remove screw securing rear edge of outer waist

seal.

2. Remove outer waist seal.

Refit

3. Reverse removal procedure.

76

CHASSIS AND BODY

NEW RANGE ROVER

32

REPAIR

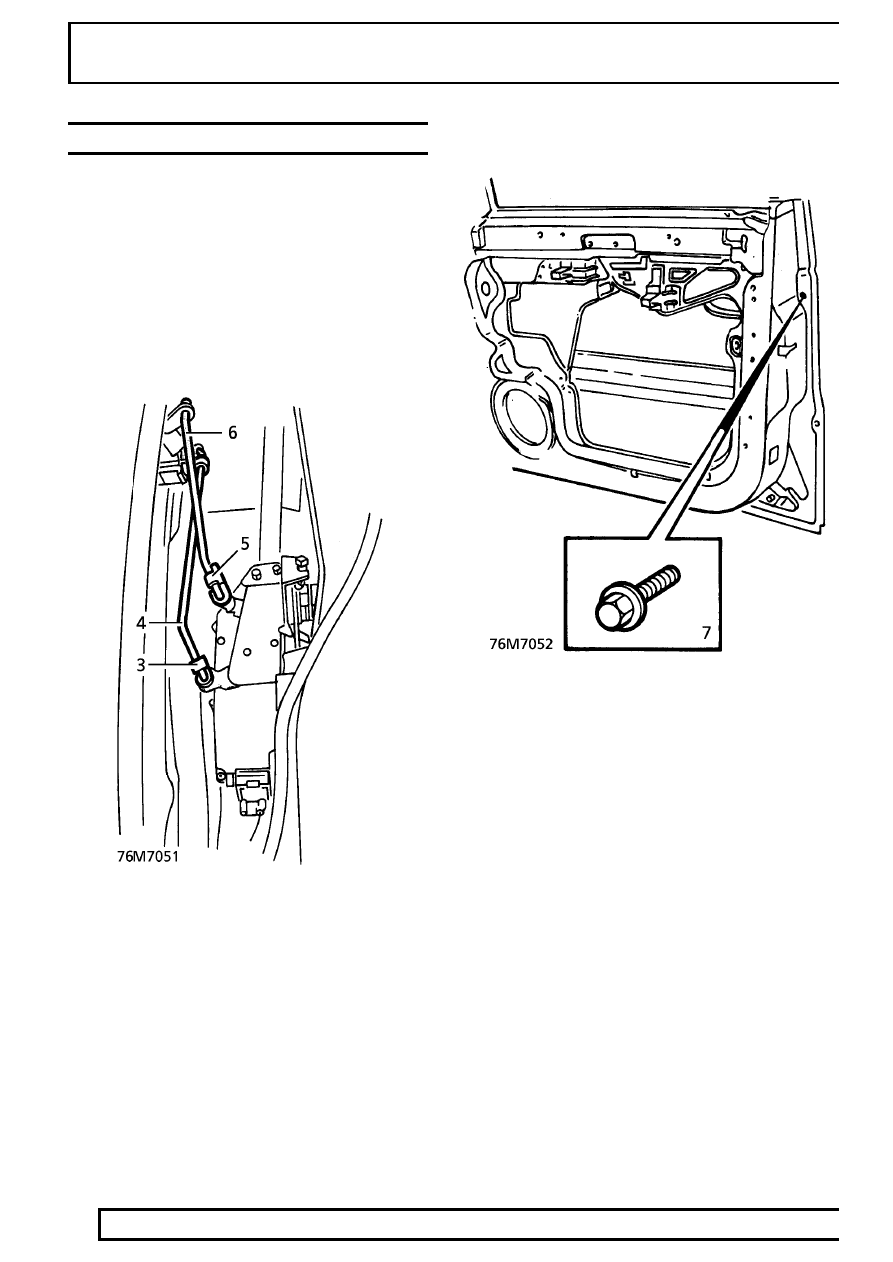

OUTSIDE HANDLE - FRONT DOOR

Service repair no - 76.58.07

Remove

1. Remove front door trim casing.

See this

section.

2. Release rear half of plastic sheet.
3. Remove retaining clip, private lock to latch

operating rod, at latch end.

4. Remove control rod from latch and private lock.
5. Remove retaining clip, outside handle to latch

operating rod, at latch end.

6. Remove control rod from latch and outside

handle.

7. Remove bolt securing rear of outside handle.

8. Slide outside handle forwards. Pull handle out,

release rear of handle from door.
