SEATS

31

REPAIR

SEAT POWER RELAY

Service repair no - 78.70.47

NOTE: 2 power relays are fitted to
electrically operated seats without
position memory function.

Remove

1. If possible, raise seat cushion to full extent to

improve access to relays.

2. Remove relay from connector block.

Refit

3. Reverse removal procedure.

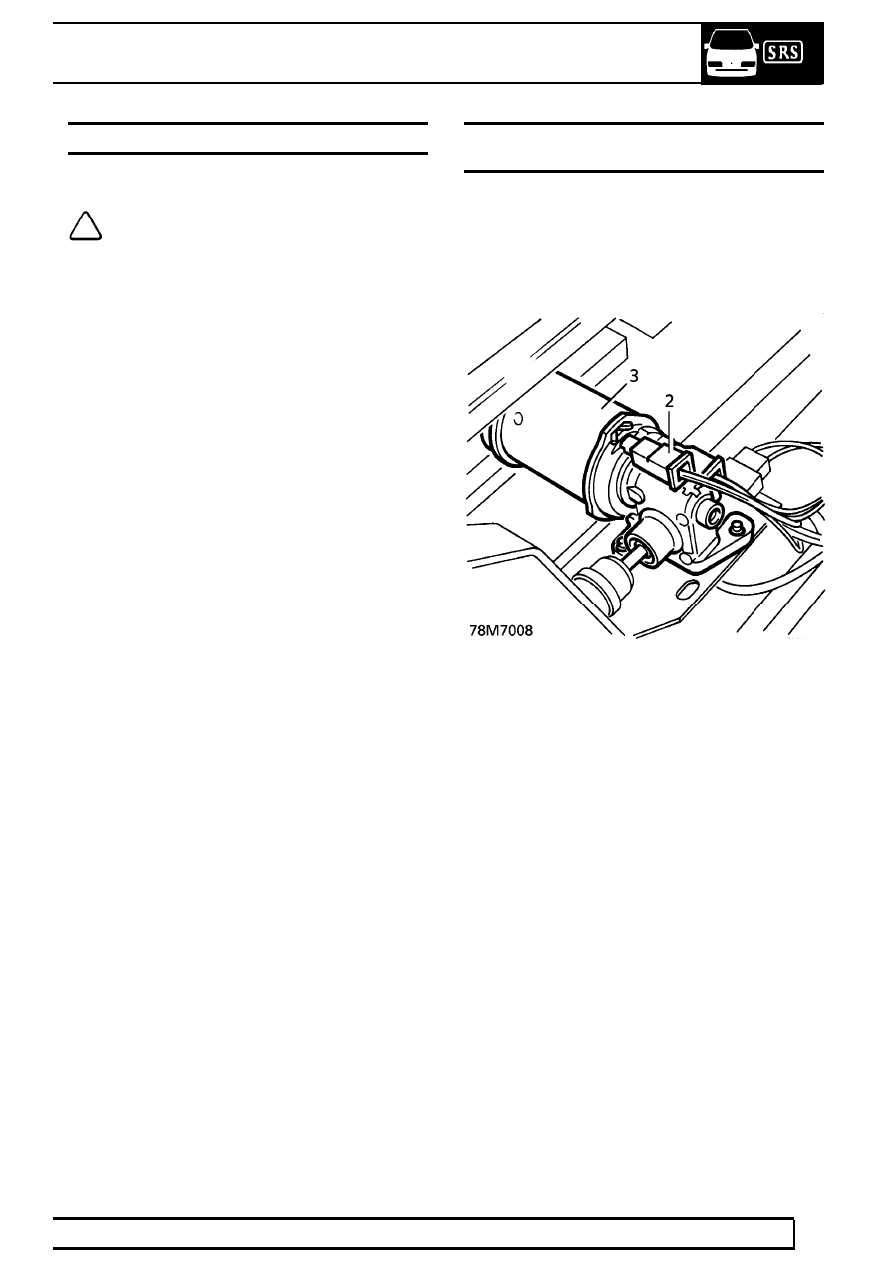

MOTOR - RISE AND FALL - FRONT SEAT - up to
99MY

Service repair no - 78.70.27

Remove

1. Remove front seat.

See this section.

2. Note fitted position of wires. Disconnect 2 Lucars

from motor.

3. Remove 2 screws securing motor to mounting

bracket. Remove motor.

Refit

4. Reverse removal procedure.

78

SEATS

NEW RANGE ROVER

32

REPAIR

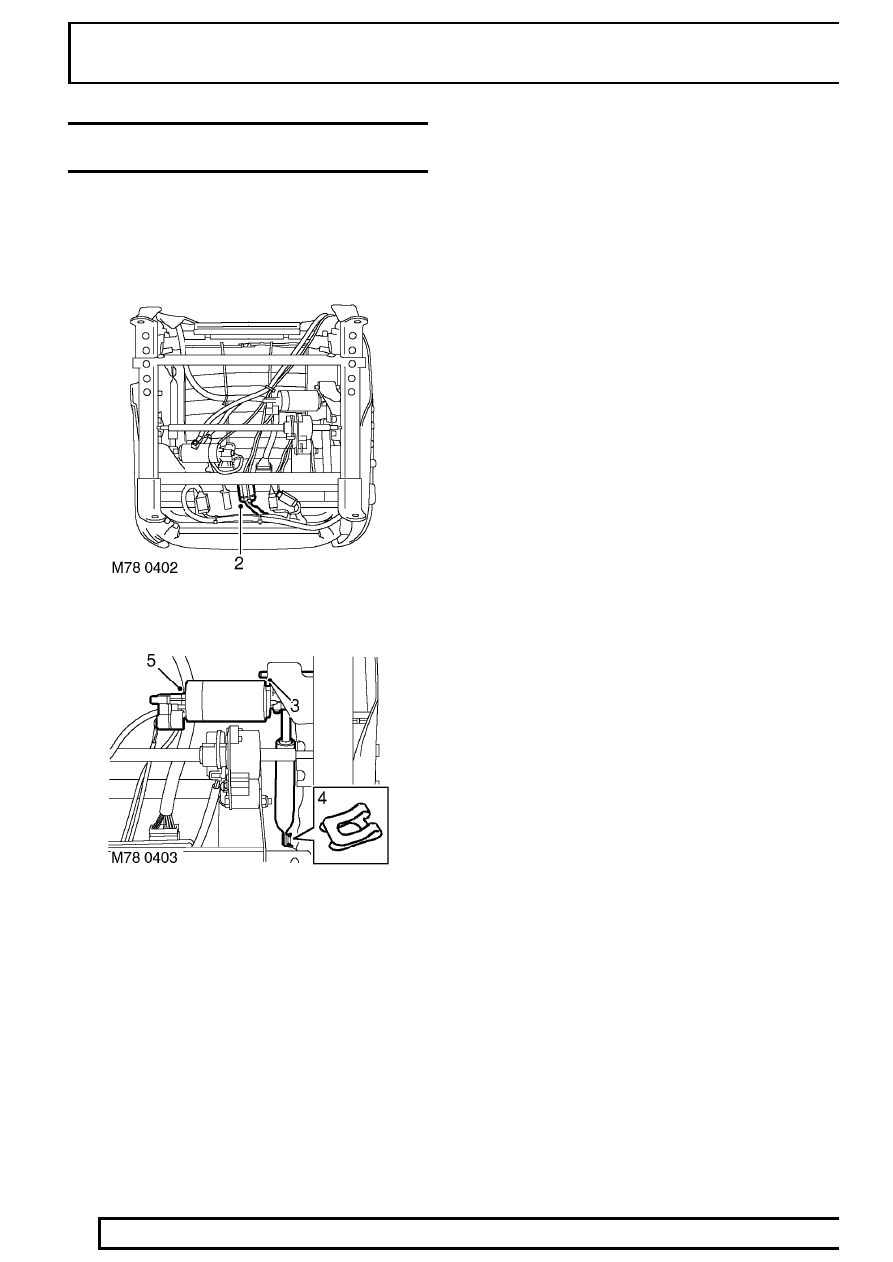

MOTOR - RISE AND FALL - FRONT SEAT - from
99MY

Service repair no - 78.70.27

Remove

1. Remove front seat.

See this section.

2. Disconnect and release multiplug from bracket.

3. Remove roll pin securing motor.
4. Remove spring clip securing operating rod to

lever.

5. Release and remove motor assembly.

Refit

6. Clean lever pivot and smear with grease.
7. Position motor assembly and locate operating

rod to lever. Fit new spring clip.

8. Align motor and fit new roll pin.
9. Connect multiplug and secure to bracket.

10. Fit seat.

See this section.

SEATS

33

REPAIR

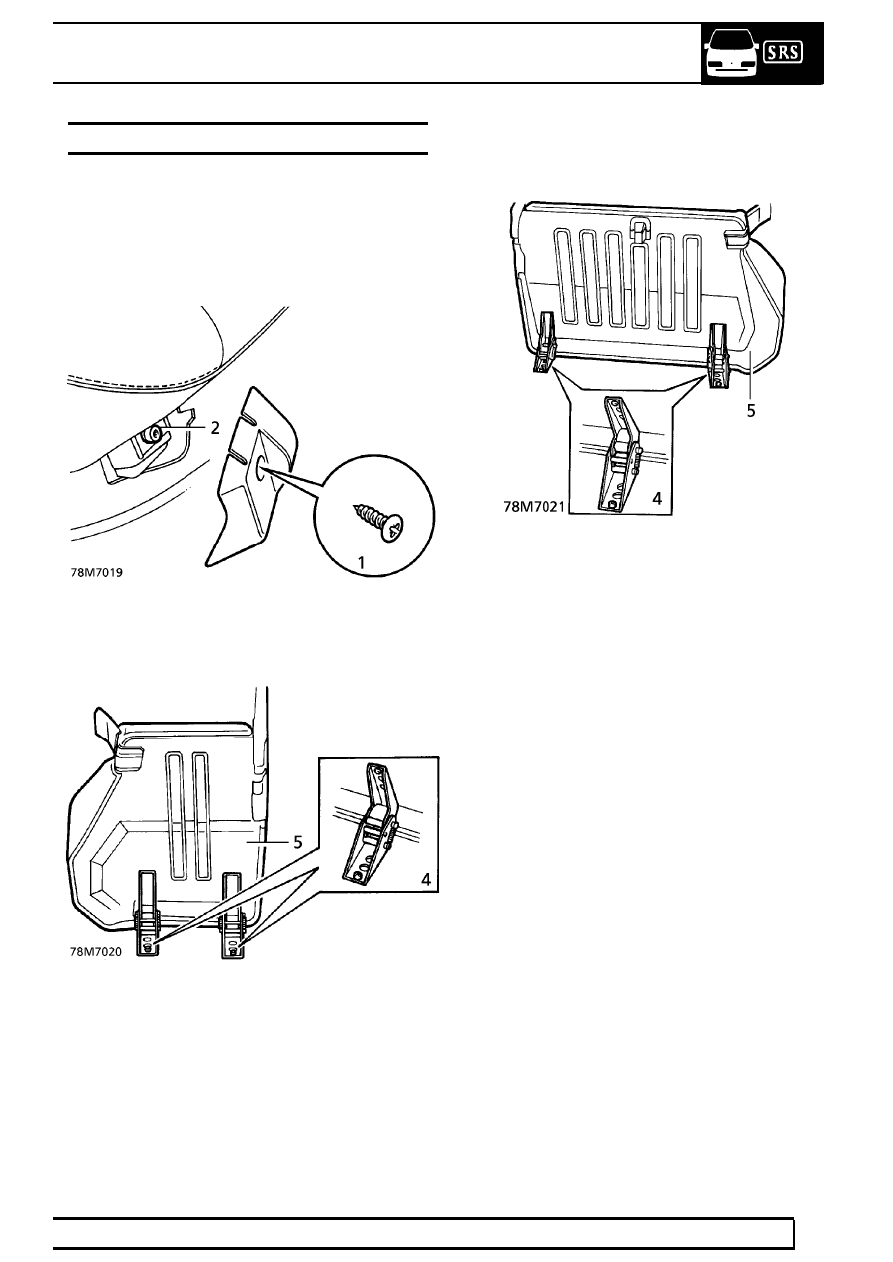

REAR SEATS

Service repair no - 78.10.47/99

Remove

1. Remove screws securing seat bolt covers.

Remove covers.

2. Remove 2 front retaining bolts.
3. Release seat and fold forward.

4. Remove 2 rear retaining bolts.

5. Remove seat.

Refit

6. Position seat.
7. Fit front bolts. Do not tighten.
8. Fit rear bolts. Tighten to

29 Nm. (22 lbf.ft)

9. Tighten front bolts. Tighten to

29 Nm. (22 lbf.ft)

10. Fit bolt covers. Secure with screws.

78

SEATS

NEW RANGE ROVER

34

REPAIR

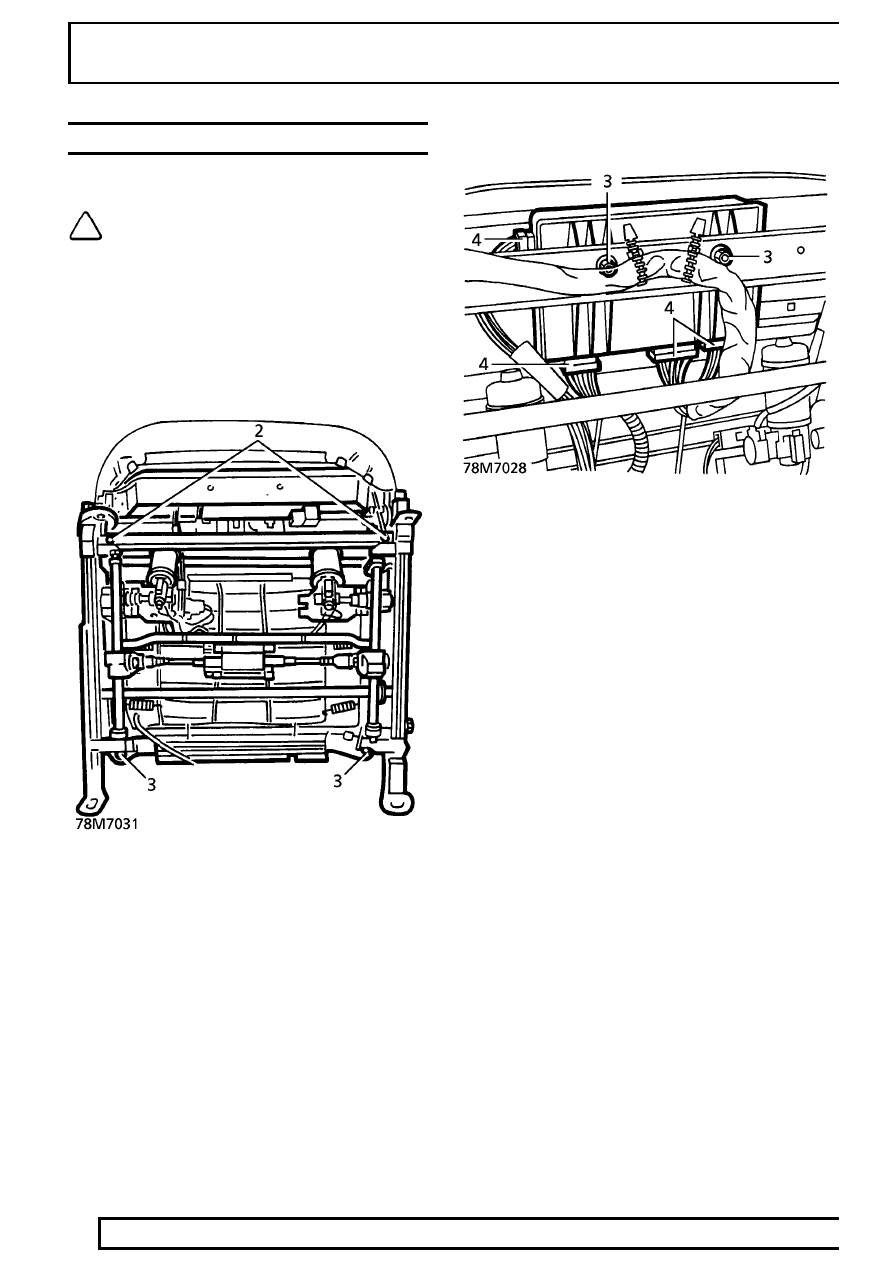

SEAT OUTSTATION - up to 99MY

Service repair no - 78.70.01

NOTE: Seat outstation is used on
electrically operated seats with position
memory function.

Remove

1. Remove seat.

See this section.

2. Remove 2 bolts securing front of seat frame to

cushion pan.

3. Slacken 2 bolts securing rear of seat frame.
4. Disconnect 4 multiplugs.

5. Remove 2 nuts securing outstation to frame.
6. Lift front of seat frame away from cushion pad to

provide clearance for outstation removal.
Remove outstation.

Refit

7. Reverse removal procedure.
8. Tighten bolts securing cushion pan to frame to

29 Nm. (21 lbf.ft)
