Range Rover. Manual - part 261

PANEL REPAIRS

3

PANELS

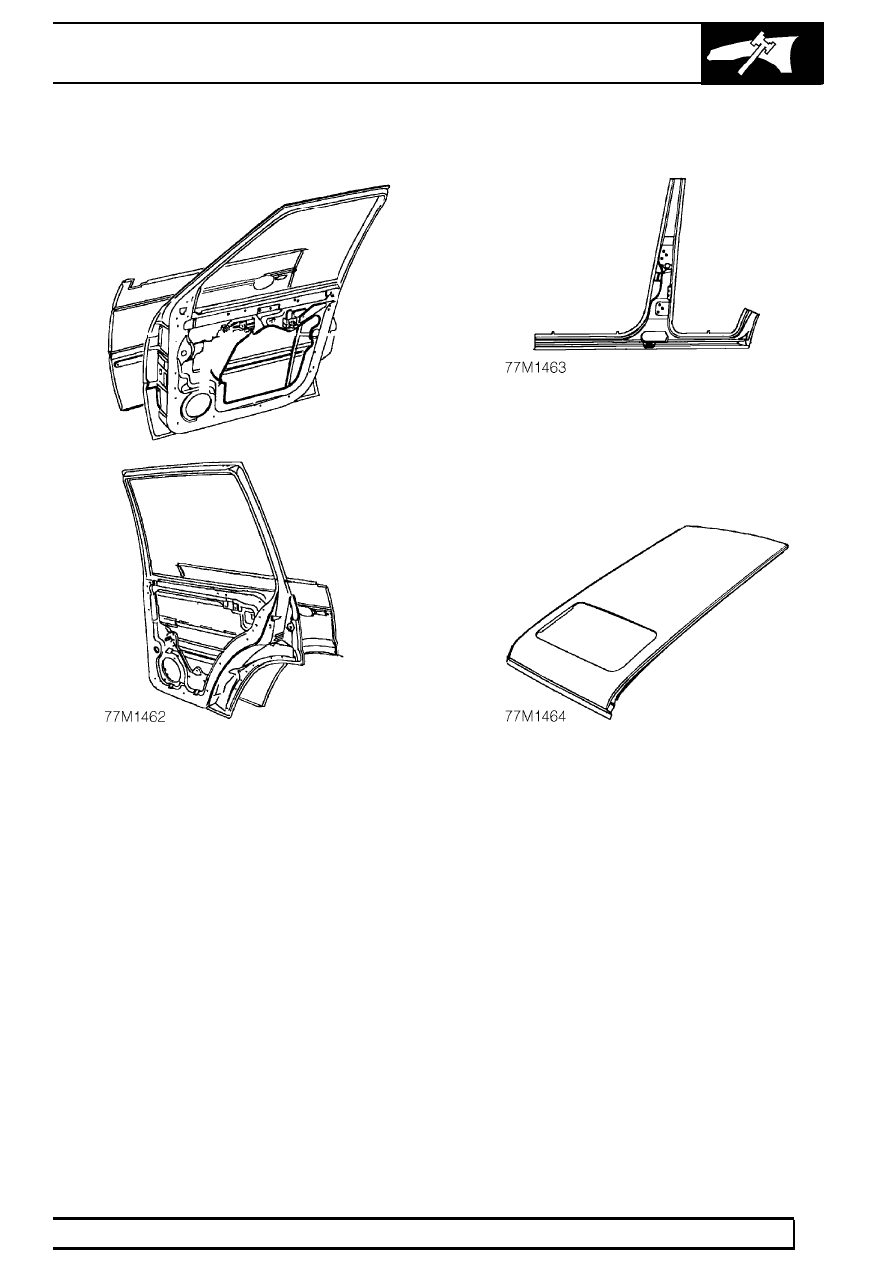

Door Assemblies and Outer Door Panels

Door assemblies comprise an aluminium outer panel
fitted to a steel frame.

’BC’ Post Repair Panel

’BC’ posts are serviced as a complete panel including
the sill.

Roof Assembly

Roof assemblies are serviced complete with inner
frames. Roof assemblies less sun roof aperture are
also available.

77

PANEL REPAIRS

NEW RANGE ROVER

4

PANELS

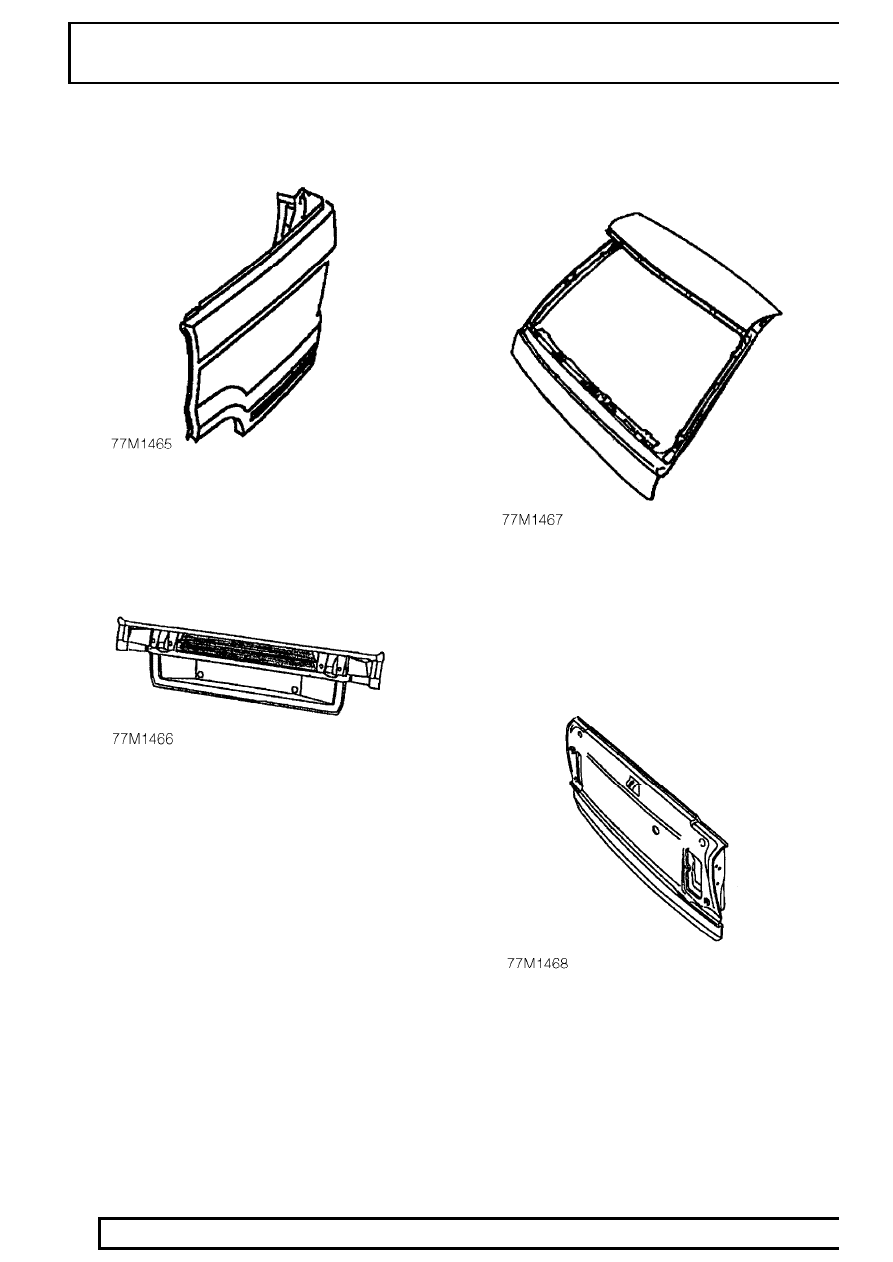

Outer Rear Quarter Panel

Outer rear quarters are serviced as a separate panel.

Lower Panel

Lower panels are serviced as an assembly including
the tailgate lock reinforcement.

Upper Tailgate Assembly

Upper tailgates are serviced less hinges, which are
available separately.

Lower Tailgate Assembly

Lower tailgate assemblies comprise an aluminium
outer panel fitted to a steel frame and are serviced
less hinges, which are available separately. Lower
tailgate outer panels are also serviced as separate
items.

PANEL REPAIRS

5

PANELS

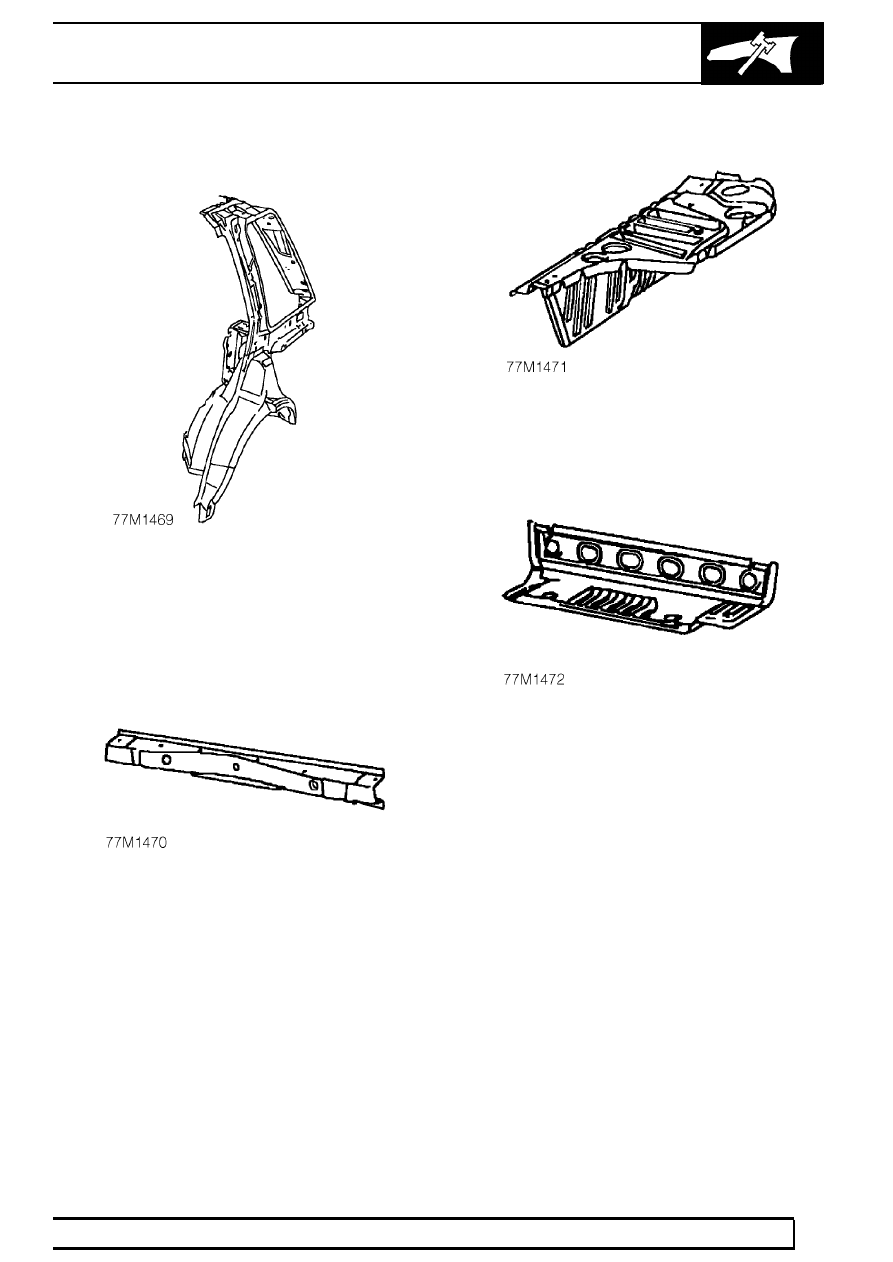

Inner Rear Quarter Panel

Inner rear quarters are serviced as an assembly with
associated reinforcements and brackets.

Rear Crossmember Panel

The rear crossmember is serviced as a separate
panel.

Load Floor Side

Load floor sides are serviced as a separate panel.

Rear Crossmember Extension

The rear crossmember extension is serviced
separately.

77

PANEL REPAIRS

NEW RANGE ROVER

6

PANELS

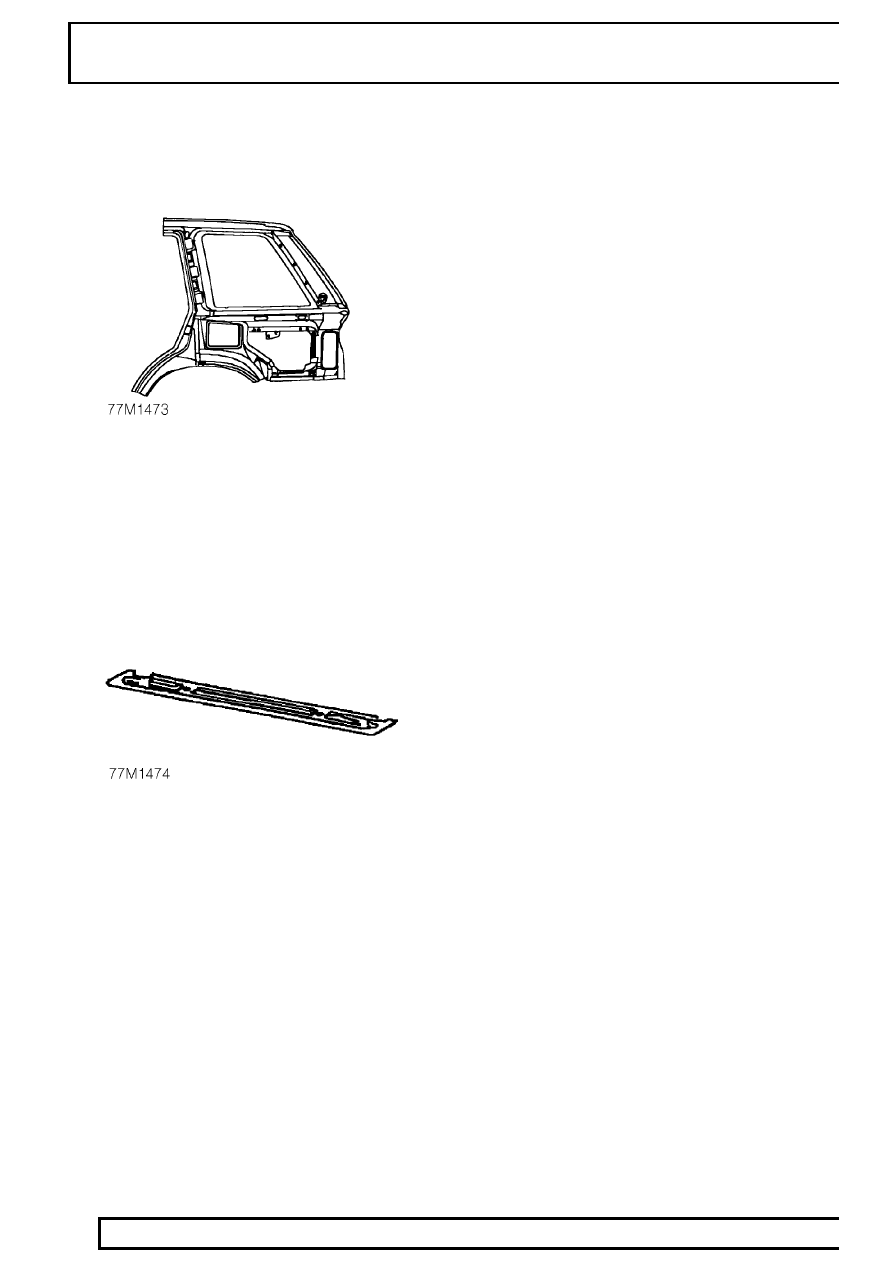

Rear Quarter Repair Panel

The rear quarter which is fitted between the outer
panel and inner quarter is serviced as a separate
repair panel.

Spare Wheel Closing Panel

The spare wheel closing panel is serviced separately
and fits at the upper front of the spare wheel well.
