STEERING

11

REPAIR

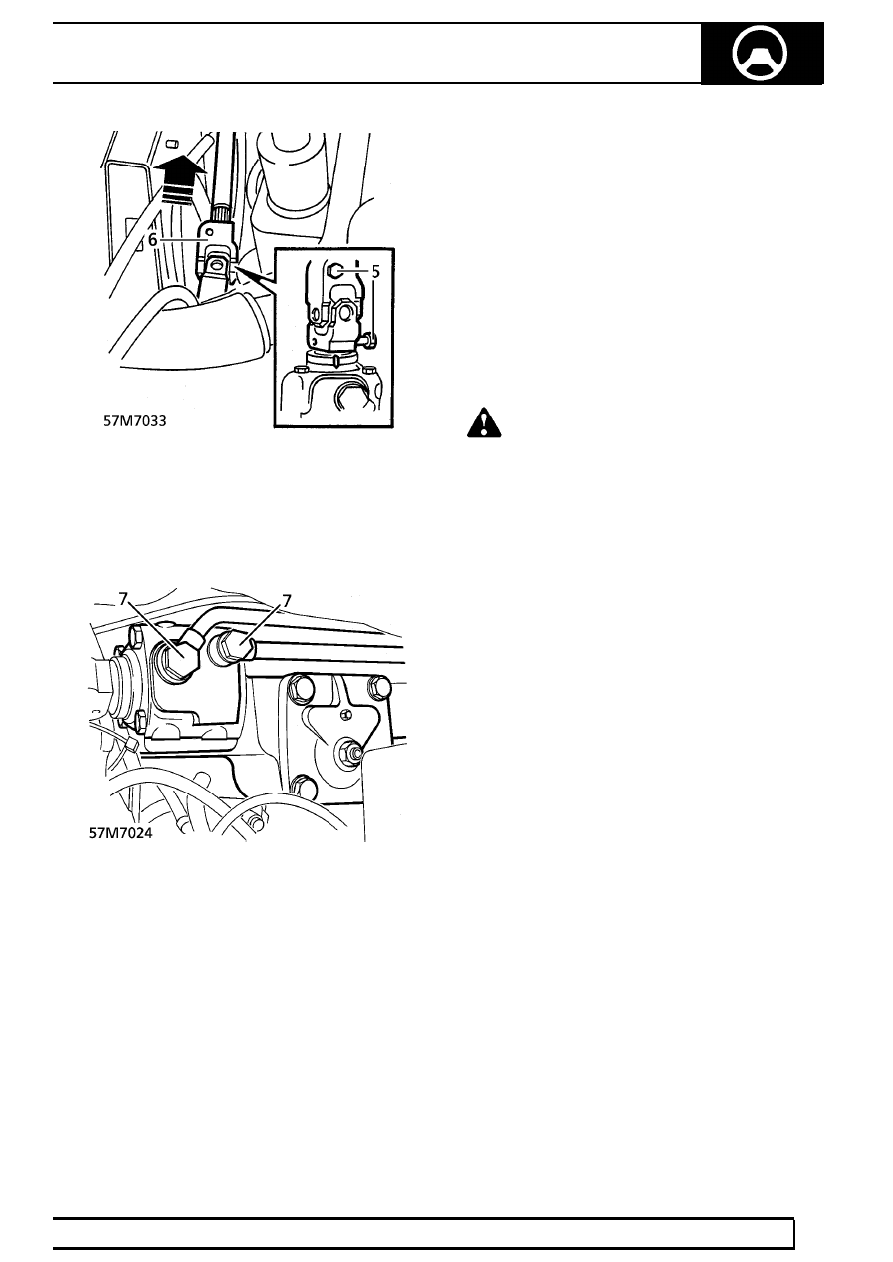

6. Slide universal joint up column to clear box

pinion. Release steering column.

7. Disconnect power steering pipes from steering

box. Collect sealing washers and discard.

8. Plug pipes and connections.
9. Remove 4 nuts and bolts securing steering box.

Remove steering box.

Refit

10. Position steering box on chassis. Secure with

nuts and bolts. Tighten to

125 Nm (92 lbf.ft)

11. Remove plugs from pipes and connections.
12. Using new sealing washers, connect fluid pipes,

tighten banjo bolts to:
M16 -

50 Nm (37 lbf.ft)

M14 -

30 Nm (22 lbf.ft)

13. Ensure steering box is centralized and steering

wheel is in straight ahead position.

14. Engage steering column universal joint with

steering box pinion. Secure with bolts. Tighten
to

25 Nm (18 lbf.ft)

WARNING: Ensure universal joint is fully
engaged with pinion and lower securing
bolt interlocks with groove in pinion.

15. Position drag link on drop arm. Secure with nut.

Tighten to

50 Nm (37 lbf.ft)

16. Fit washer reservoir.

See WIPERS AND

WASHERS, Repair.

17. Remove safety stands. Lower vehicle.
18. Reconnect battery negative lead.
19. Fill power steering reservoir.

See

LUBRICANTS, FLUIDS AND CAPACITIES,
Information.

20. Bleed power steering.

See this section.

57

STEERING

NEW RANGE ROVER

12

REPAIR

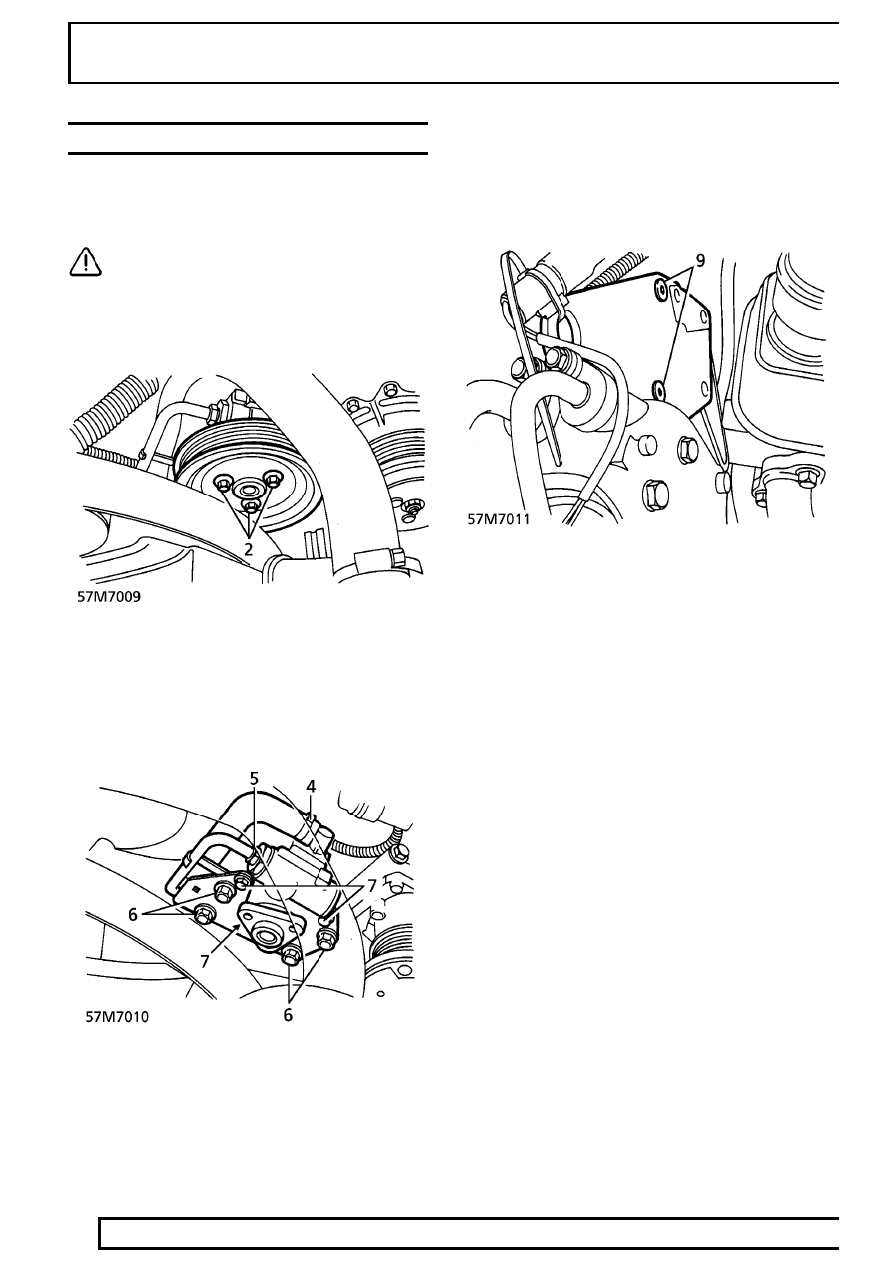

POWER STEERING PUMP - V8 - UP TO 99MY

Service repair no - 57.20.14

Remove

CAUTION: Seal all disconnected pipes and
ports to prevent ingress of dirt.

1. Remove alternator drive belt.

See

ELECTRICAL, Repair.

2. Remove 3 bolts securing pump pulley. Remove

pulley.

3. Position container to catch fluid.
4. Release clip securing return hose to pump.

Release hose.

5. Disconnect high pressure pipe union from pump.
6. Remove 4 bolts securing pump and compressor

mounting bracket to engine.

7. Remove 3 bolts securing mounting plate to

pump. Remove plate.

8. Remove pump assembly.
9. Remove 2 screws securing engine lifting bracket

to pump.

Refit

10. Ensure mating faces are clean.
11. Position lifting bracket to pump. Secure with

screws. Tighten to

18 Nm (13 lbf.ft)

12. Position mounting plate to pump. Loosely fit

bolts.

13. Align pump assembly and compressor mounting

bracket to engine. Secure with bolts. Tighten to
40 Nm (30 lbf.ft)

14. Tighten pump to mounting bolts to

18 Nm

(13 lbf.ft)

15. Connect high pressure pipe to pump. Tighten to

16 Nm (12 lbf.ft)

16. Position return hose to pump. Secure with clip.
17. Position pulley to pump. Secure with bolts.

Tighten to

25 Nm (18 lbf.ft)

18. Secure coolant hose to lifting bracket.
19. Fit drive belt.

See ELECTRICAL, Repair.

20. Reconnect battery negative lead.
21. Bleed power steering system.

See this section.

STEERING

13

REPAIR

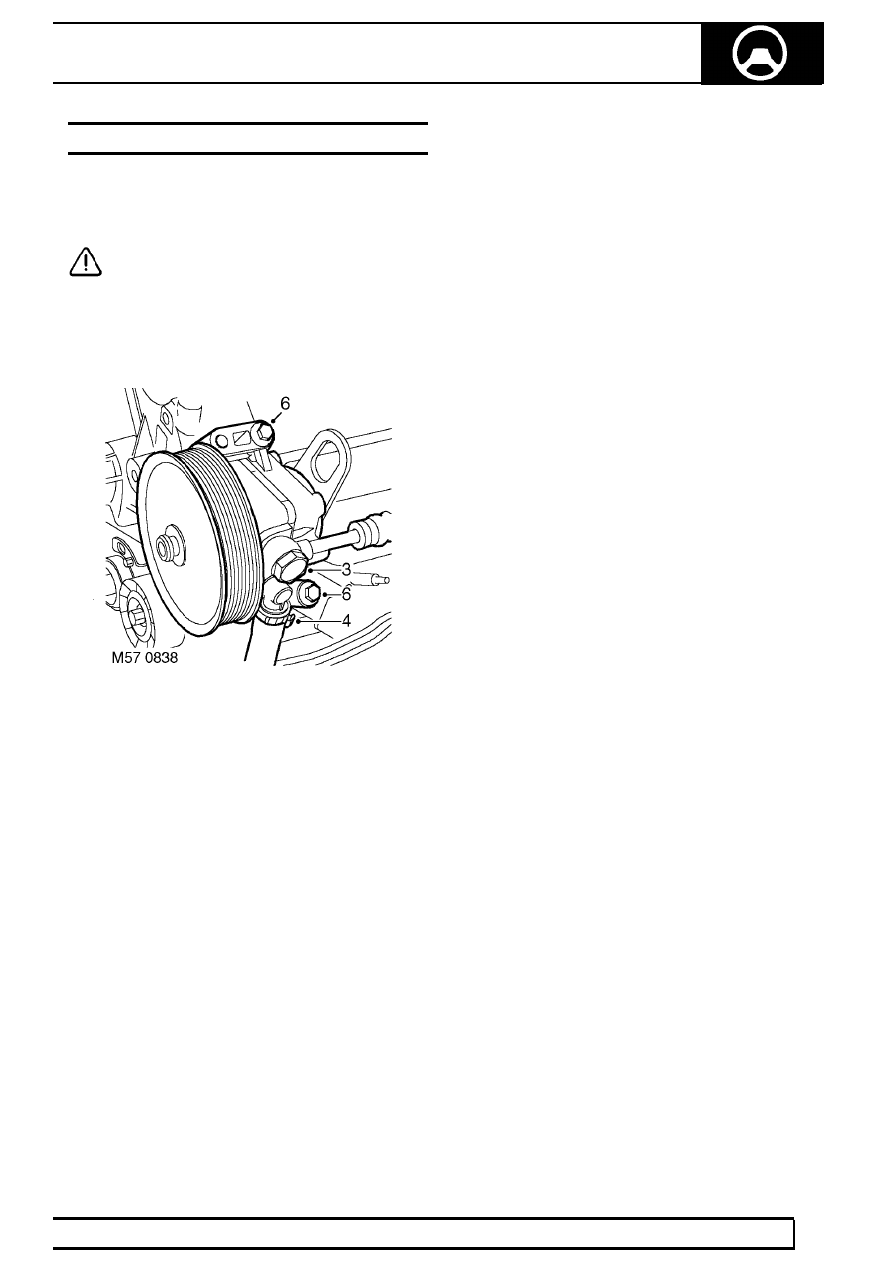

POWER STEERING PUMP - V8 - FROM 99MY

Service repair no - 57.20.14

Remove

CAUTION: Seal all disconnected pipes and
ports to prevent ingress of dirt.

1. Remove alternator drive belt.

See

ELECTRICAL, Repair.

2. Position suitable container below vehicle to

catch oil spillage.

3. Remove banjo bolt securing high pressure pipe

to pump. Remove and discard sealing washers.

4. Remove and discard clip securing feed hose to

pump and disconnect hose.

5. Plug open connections on pump, high pressure

pipe and feed hose.

6. Remove 2 bolts securing pump to mounting

bracket and remove pump.

Refit

7. Clean pump and mounting bracket mating faces,

dowel and dowel holes.

8. Fit pump to mounting bracket and tighten bolts to

25 Nm (18 lbf.ft).

9. Connect feed hose to pump and secure with

new clip.

10. Clean high pressure pipe and banjo bolt.
11. Connect high pressure pipe to pump using new

sealing washers. Tighten banjo bolt to

25 Nm

(18 lbf.ft).

12. Fit alternator drive belt.

See ELECTRICAL,

Repair.

13. Bleed power steering system.

See this section.

57

STEERING

NEW RANGE ROVER

14

REPAIR

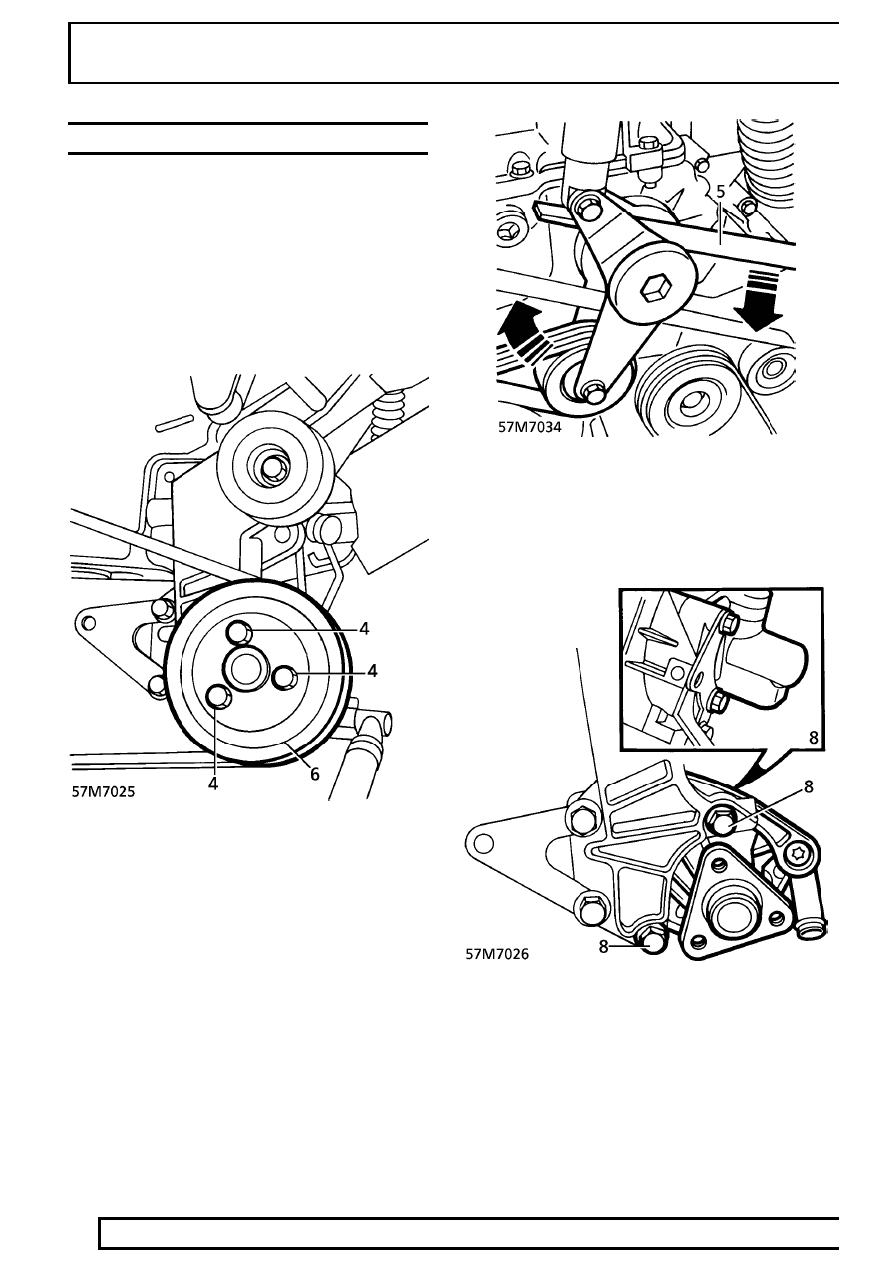

POWER STEERING PUMP - DIESEL

Service repair no - 57.20.15

Remove

1. Raise vehicle on four post lift.
2. Disconnect battery negative lead.
3. Raise lift.
4. Slacken 3 bolts securing pulley to steering

pump. Do not remove bolts.

5. Release alternator belt tension using a suitable

lever beneath tensioner damper as shown.
Release drive belt from steering pump pulley.

6. Remove pulley bolts. Collect pulley.
7. Position container beneath power steering pump

to catch spillage.

8. Remove 4 bolts securing steering pump.

Release pump from bracket.

9. Disconnect low pressure hose from pump.

10. Remove banjo bolt securing high pressure pipe

to pump. Discard sealing washers.
