LAND ROVER V8

25

REPAIR

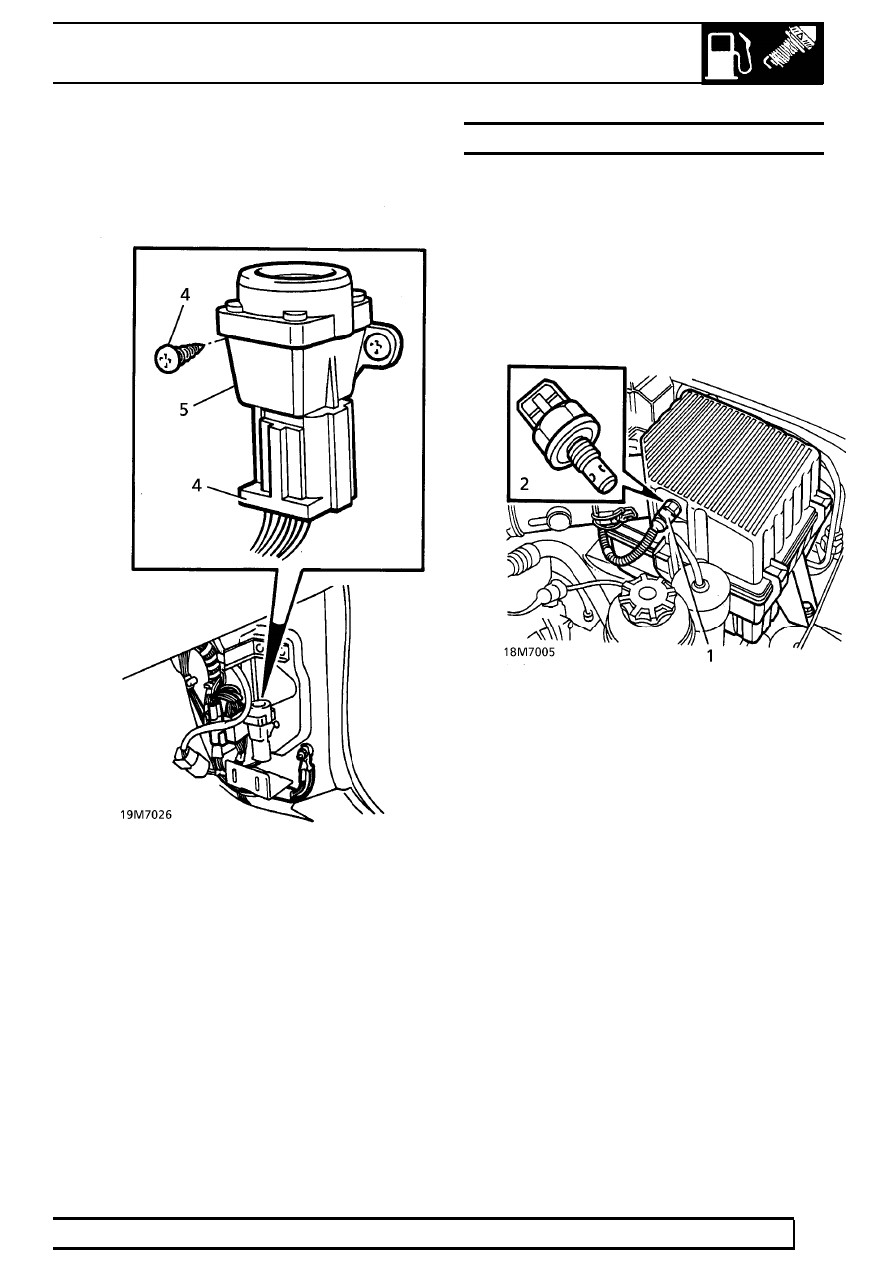

4. Disconnect multiplug. Remove 2 screws

securing IFS switch to ’A’ post.

5. Remove IFS switch.

Refit

6. Reverse removal procedure.

INTAKE AIR TEMPERATURE (IAT) SENSOR

Service repair no - 18.30.09

Remove

1. Disconnect multiplug from IAT sensor.
2. Remove IAT sensor from air cleaner.

Refit

3. Fit IAT sensor. Tighten to

8 Nm (6 lbf.ft)

4. Connect multiplug.

19

FUEL SYSTEM

NEW RANGE ROVER

26

REPAIR

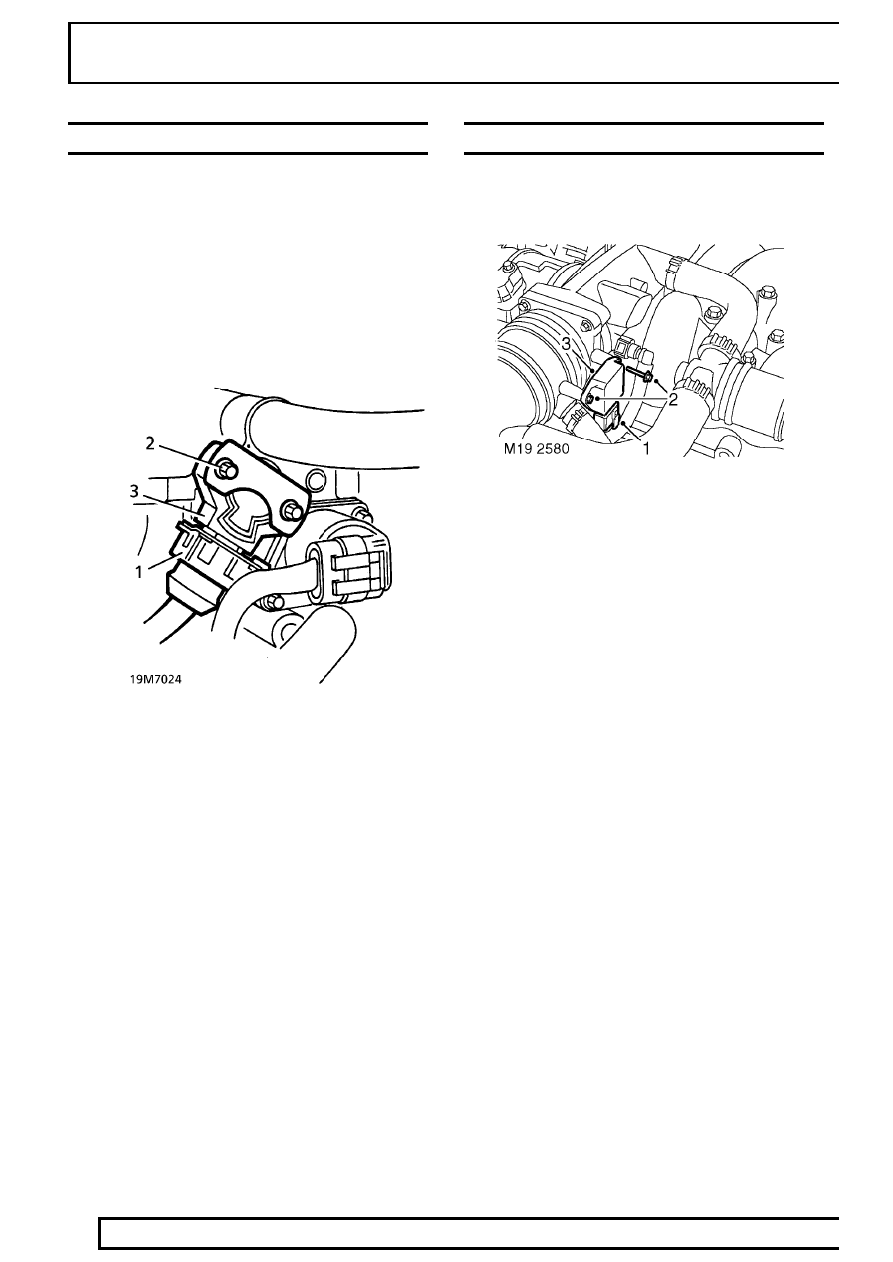

THROTTLE POSITION (TP) SENSOR - up to 99MY

Service repair no - 19.22.49

Remove

1. Disconnect multiplug from TP sensor.
2. Remove 2 bolts securing TP sensor. Collect

clamp plate.

3. Remove TP sensor.

Refit

4. Fit TP sensor. Ensure drive engages correctly

with throttle spindle.

5. Position clamp plate. Secure TP sensor with

bolts. Tighten to

2 Nm (1.5 lbf.ft)

6. Connect multiplug.

THROTTLE POSITION (TP) SENSOR - from 99MY

Service repair no - 19.22.49

Remove

1. Disconnect TP sensor multiplug.
2. Remove 2 bolts securing TP sensor to throttle

body.

3. Remove TP sensor and discard ’O’ ring.

Refit

4. Clean TP sensor and throttle body mating faces.
5. Using a new ’O’ ring, position TP sensor, fit bolts

and tighten to

2.2 Nm (1.5 lbf.ft).

6. Connect TP sensor multiplug.
7. If fitting new TP sensor, connect Testbook to

check for correct operation.

LAND ROVER V8

27

REPAIR

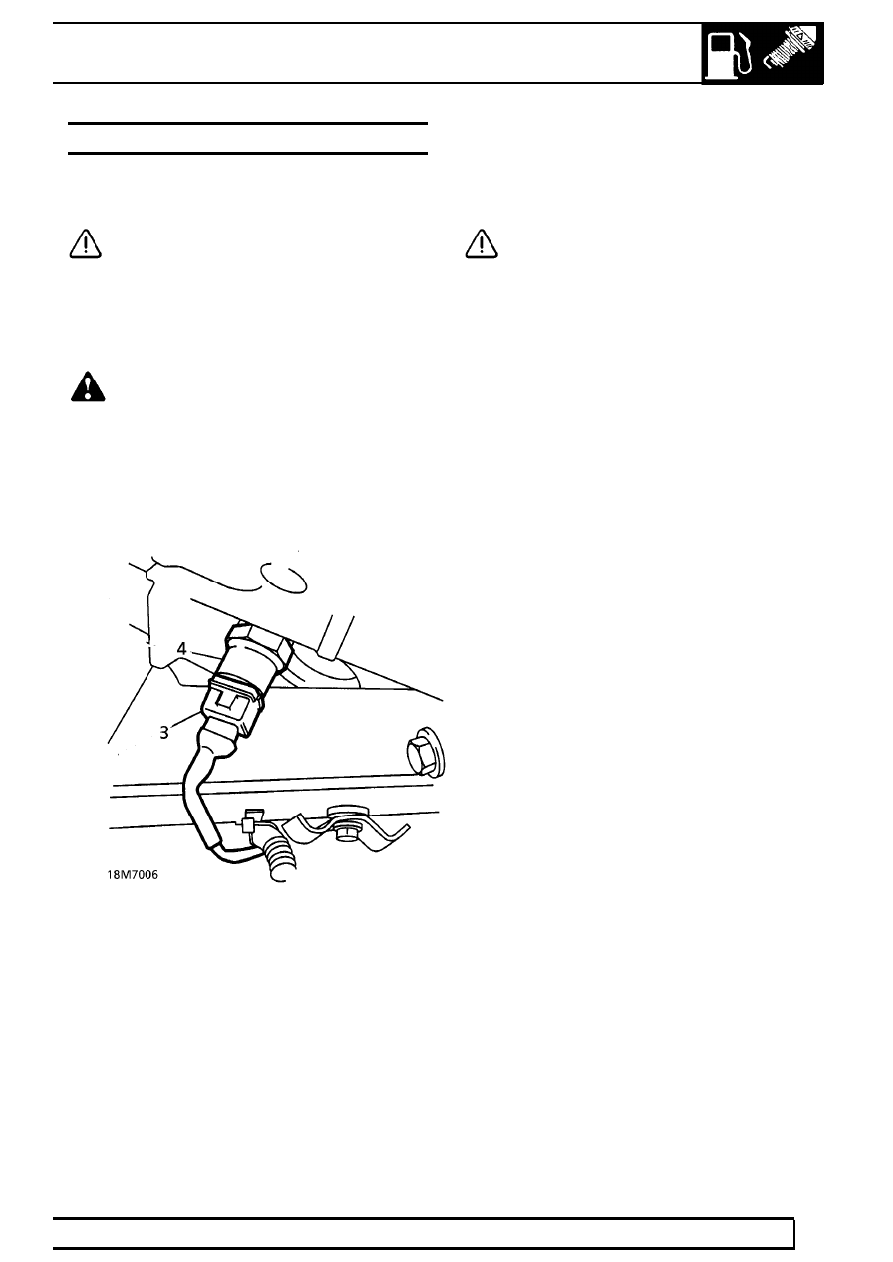

KNOCK SENSOR (KS) - up to 99MY

Service repair no - 18.30.28 - Sensor - LH
Service repair no - 18.30.30 - Sensor - RH

CAUTION: Due to the sensitivity of the
sensors, do not apply tape or sealant to
sensor threads.

Remove

1. Raise the vehicle.

WARNING: Support on safety stands.

2. RH Sensor Only: Remove starter motor.

See

ELECTRICAL, Repair.

3. Disconnect sensor multiplug.
4. Remove sensor from cylinder block.

Refit

5. Ensure sensor location in cylinder block is clean.
6. Fit sensor. Tighten to

16 Nm (12 lbf.ft)

CAUTION: Failure to tighten sensor to
correct torque will result in malfunction or
sensor damage.

7. Connect sensor multiplug.
8. RH Sensor Only: Fit starter motor.

See

ELECTRICAL, Repair.

9. Remove safety stands. Lower vehicle.

19

FUEL SYSTEM

NEW RANGE ROVER

28

REPAIR

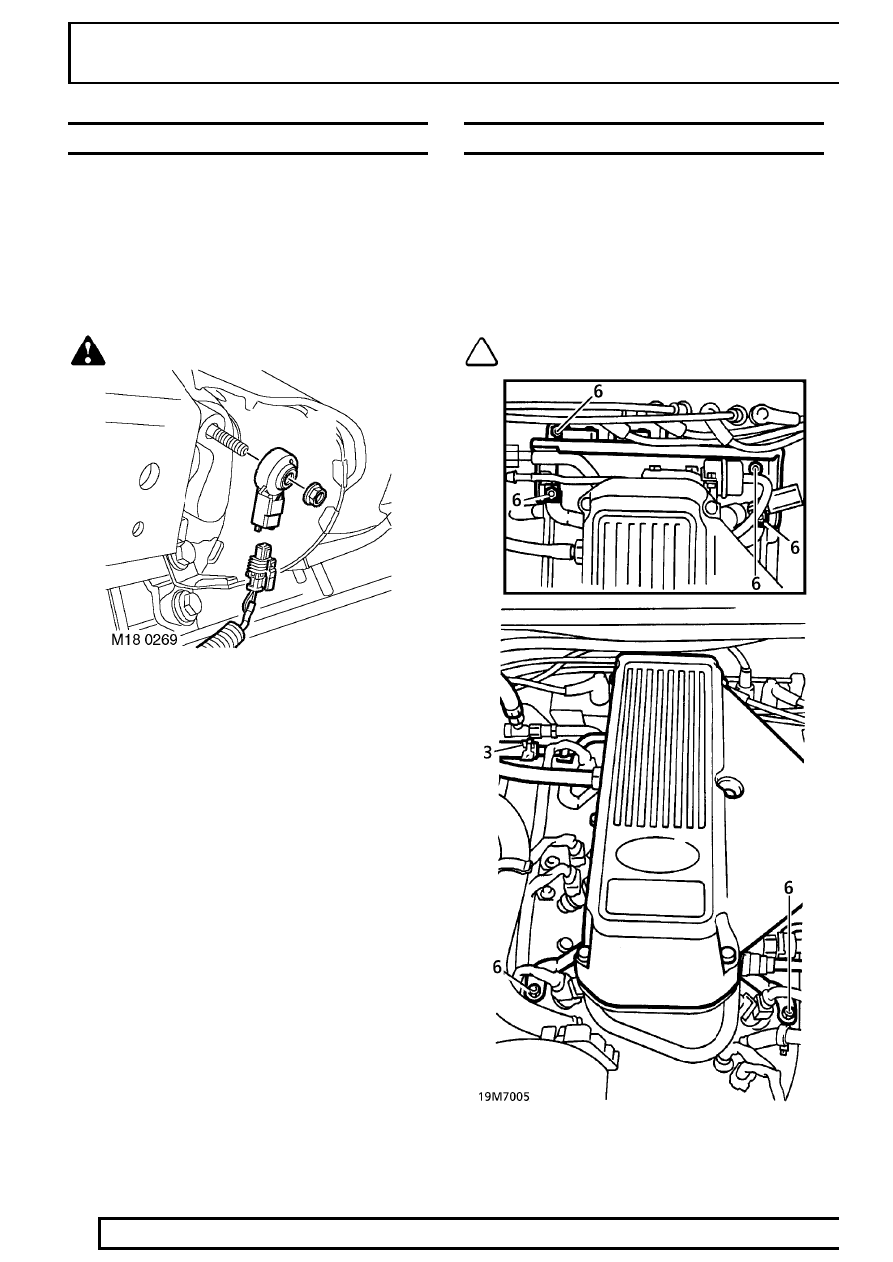

KNOCK SENSOR (KS) - from 99MY

Service repair no - 18.30.28 - Sensor - LH
Service repair no - 18.30.30 - Sensor - RH

Remove

1. Release fixings and remove battery cover.
2. Disconnect battery earth lead.
3. Raise front of vehicle.

WARNING: Support on safety stands.

4. Disconnect multiplug from KS.
5. Remove nut securing KS to cylinder block and

remove KS.

Refit

6. Clean mating faces of KS and block.
7. Fit KS to block and tighten nut to

22 Nm (17

lbf.ft).

8. Connect multiplug to KS.
9. Remove stand(s) and lower vehicle.

10. Connect battery earth lead.
11. Fit and secure battery cover.

FUEL PRESSURE REGULATOR

Service repair no - 19.45.06

Remove

1. Disconnect battery negative lead.
2. Depressurise fuel system.

See this section.

3. Release fuel return pipe clip. Remove fuel return

pipe from regulator connecting pipe.

NOTE: Advanced EVAPS vehicles have a
threaded connection to the return hose.

4. Release regulator connecting pipe from clip.
5. Disconnect vacuum hose from fuel pressure

regulator.
