BMW DIESEL

11

REPAIR

37. With assistance, remove radiator/condenser

assembly.

Manual Vehicles:

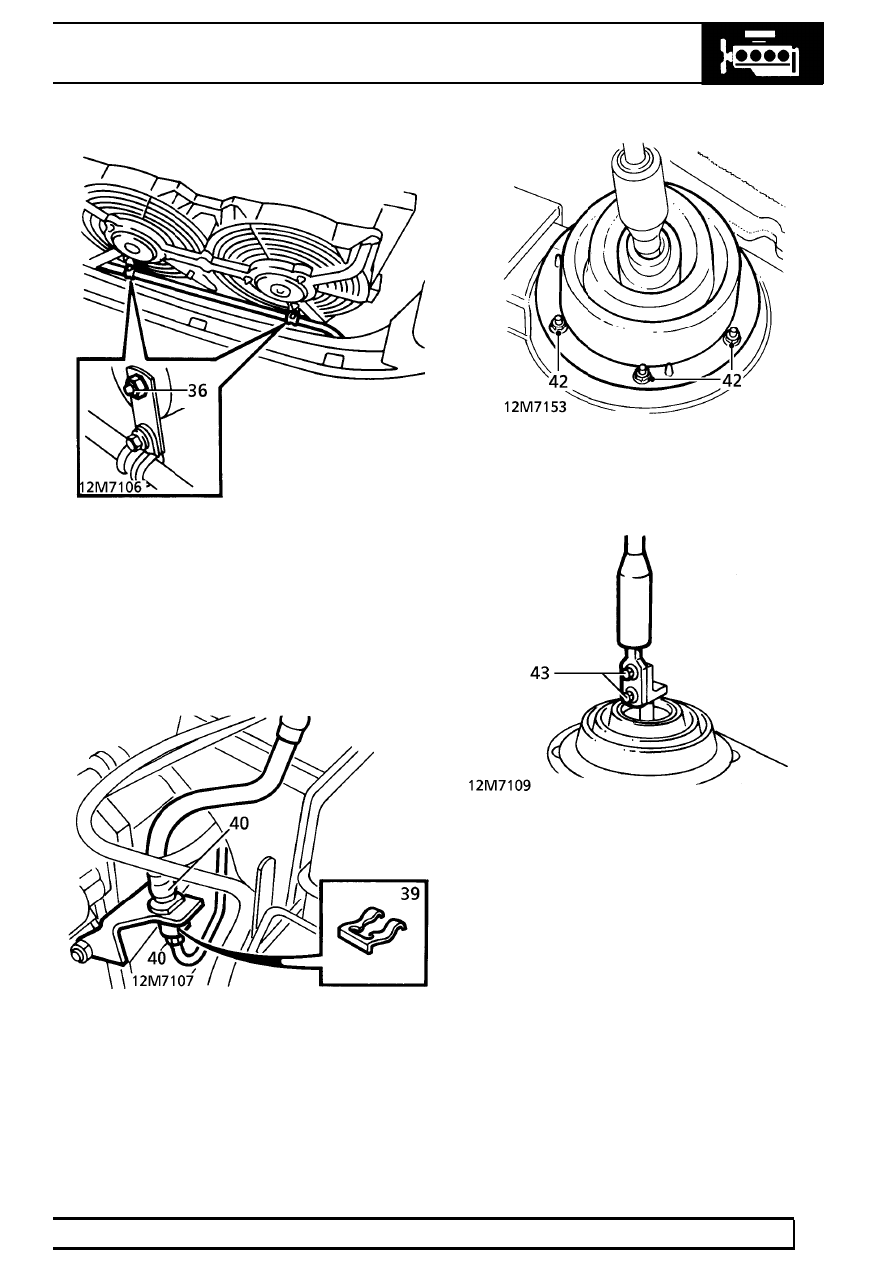

38. Clamp clutch flexible hose using approved brake

hose clamp.

39. Remove clip securing flexible hose to gearbox

bracket.

40. Disconnect clutch flexible hose at gearbox pipe.

Position hose aside.

41. Remove centre console.

See CHASSIS AND

BODY, Repair.

42. Remove 6 nuts securing gaiter ring. Remove

ring and gaiter.

43. Remove 2 bolts securing gear lever. Remove

lever.

Automatic Vehicles:

44. Remove window switch pack.

See

ELECTRICAL, Repair.

12

ENGINE

NEW RANGE ROVER

12

REPAIR

All Vehicles:

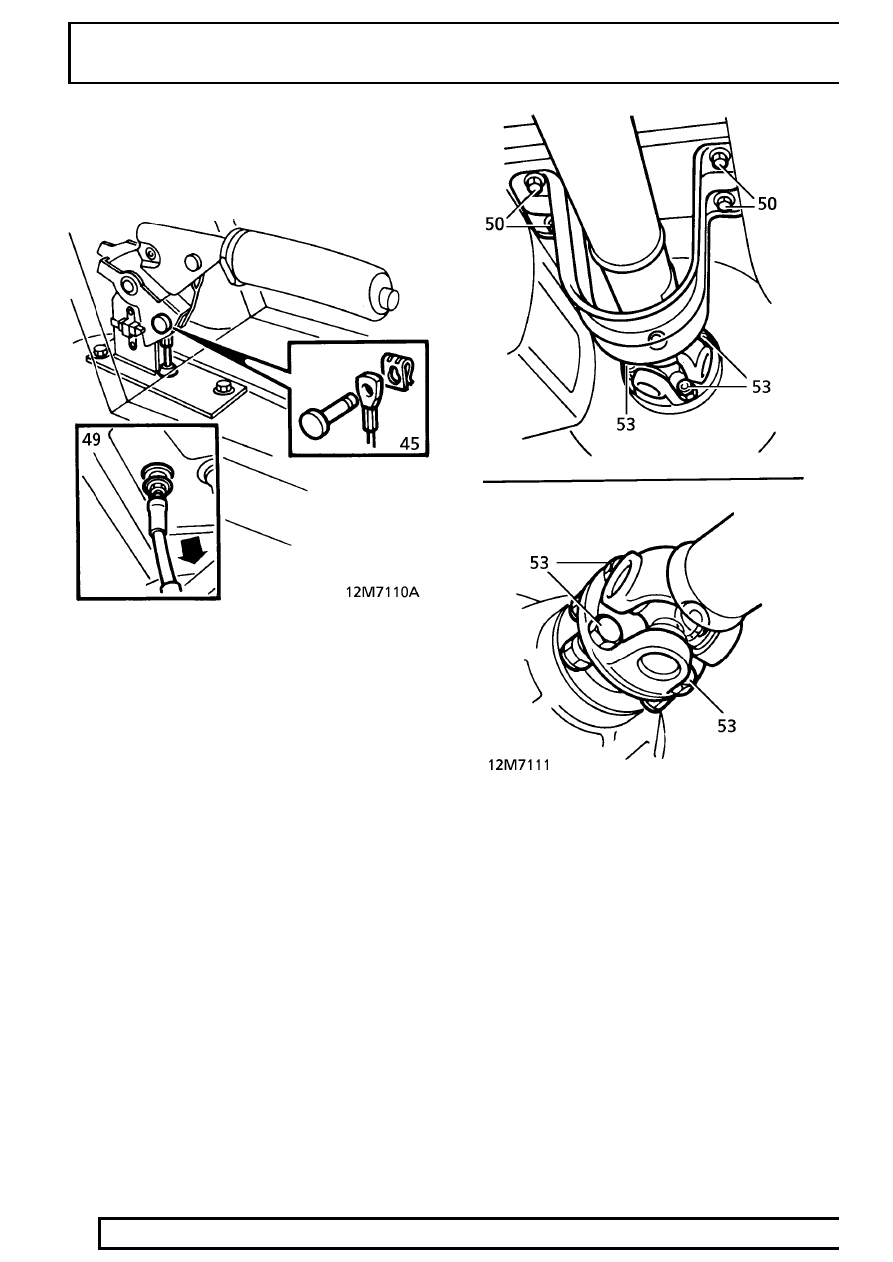

45. Release handbrake. Remove handbrake cable

clevis pin.

46. Raise lift. Drain gearbox, transfer box and

engine fluids.

See SECTION 10, Maintenance.

47. Using a transmission jack, support transmission

under brake drum.

48. Remove chassis cross member.

See CHASSIS

AND BODY, Repair.
Remove exhaust front pipe.

See MANIFOLD

AND EXHAUST SYSTEM, Repair.

49. Release hand brake cable from grommet in

tunnel.

50. Remove 4 bolts securing rear propeller shaft

guard. Remove guard.

51. Mark positions of propeller shafts and transfer

box flanges to aid reassembly.

52. Raise one wheel on each axle to allow rotation

of propeller shafts.

53. Remove 4 nuts from rear flange and 4 nuts and

bolts from front flange. Disconnect propeller
shafts. Tie aside.

54. Lower gearbox for access.

BMW DIESEL

13

REPAIR

Automatic Vehicles:

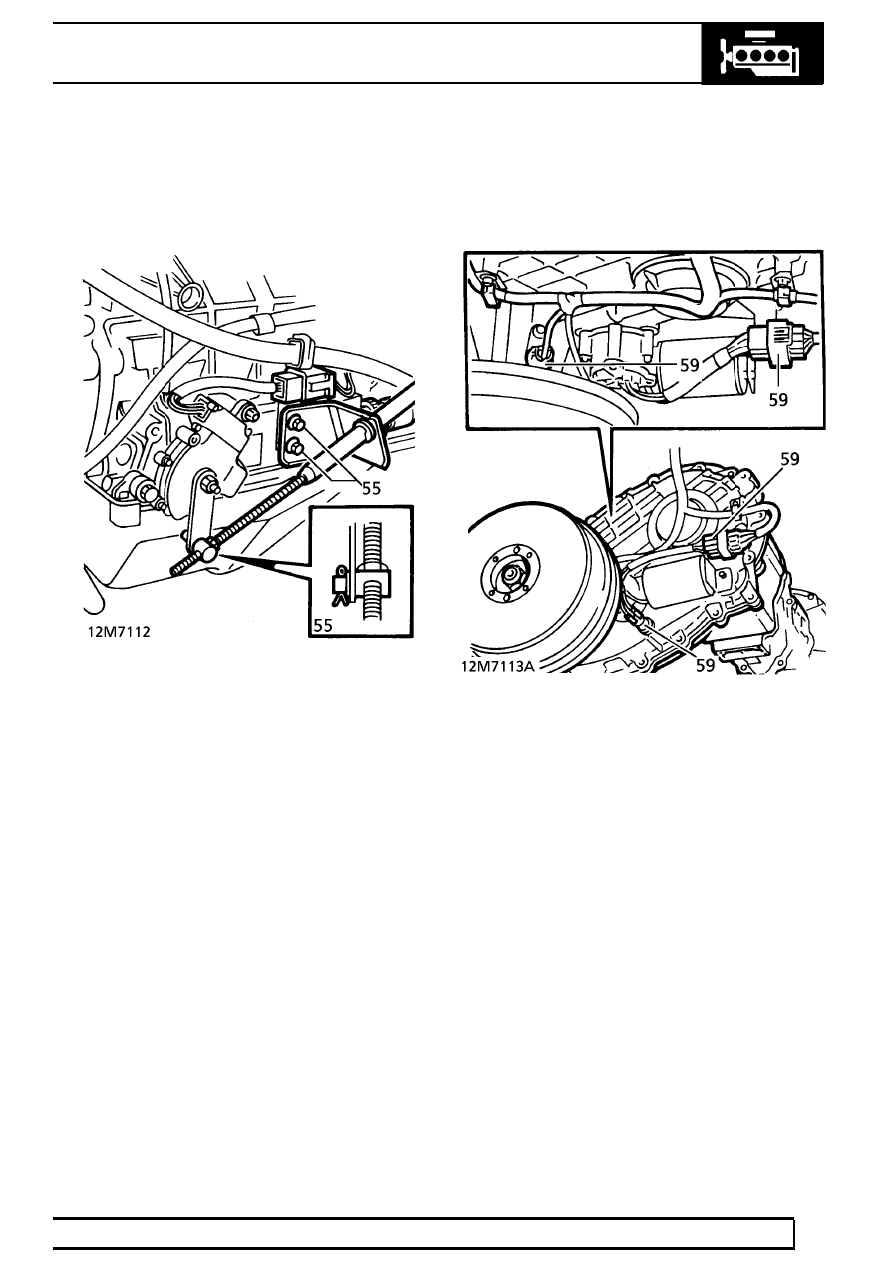

55. Disconnect gear selector cable trunnion from

gearbox lever. Remove 2 bolts securing selector
cable abutment bracket to gearbox.

56. Place selector cable aside.

57. Disconnect multiplugs from gear selection

position switch and gearbox speed sensor.

All Vehicles:

58. Disconnect 2 Lucars from transfer box fluid

temperature sensor.

59. Disconnect multiplugs from High/Low motor and

output shaft speed sensor.

12

ENGINE

NEW RANGE ROVER

14

REPAIR

Manual Vehicles:

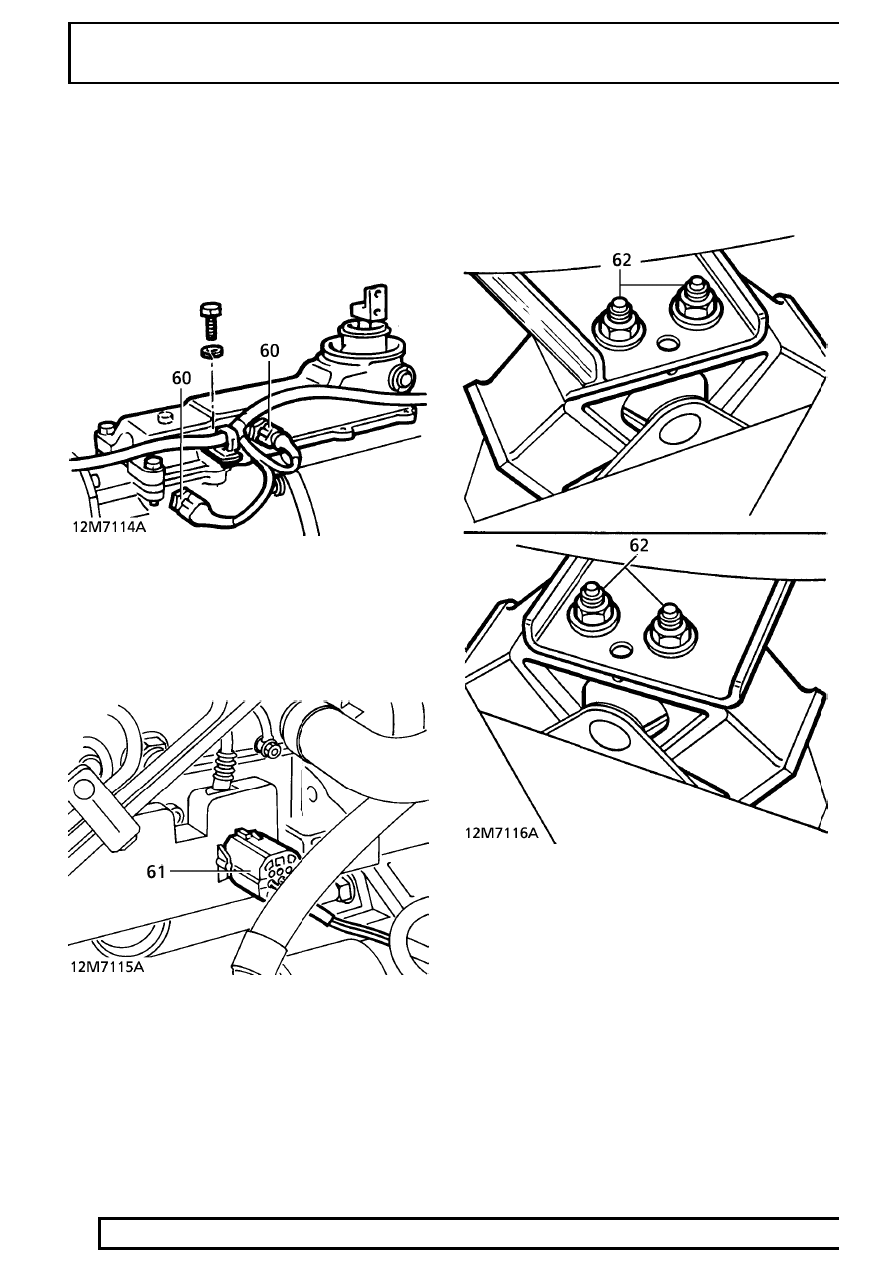

60. Disconnect multiplugs from reverse and neutral

switches. Remove bolt securing harness bracket
to gearbox. Release harness from clips on
gearbox brackets.

All Vehicles:

61. Disconnect engine harness to gearbox harness

multiplug. Position harness aside.

62. Remove 4 nuts securing each engine mount to

engine bracket.
