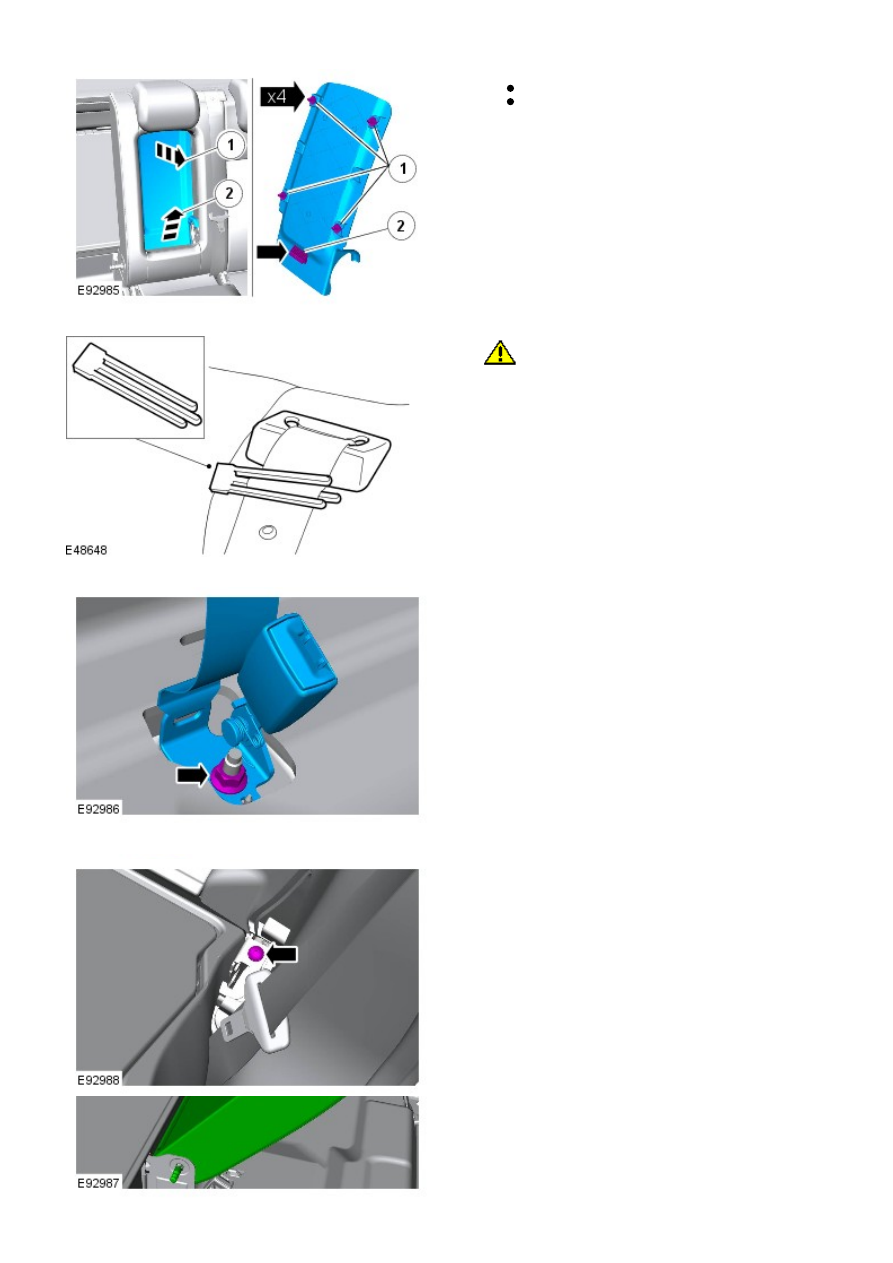

Remove the armrest backing plate.
Remove and discard the 4 fir tree clips.

9.

10.

CAUTION: Make sure that a webbing retainer is

installed at least 200 mm towards the rear center safety
belt retractor from the webbing stop.

Install the safety belt webbing retainer.

10.

Remove the rear center safety belt lower anchor nut.

11.

12.

13.

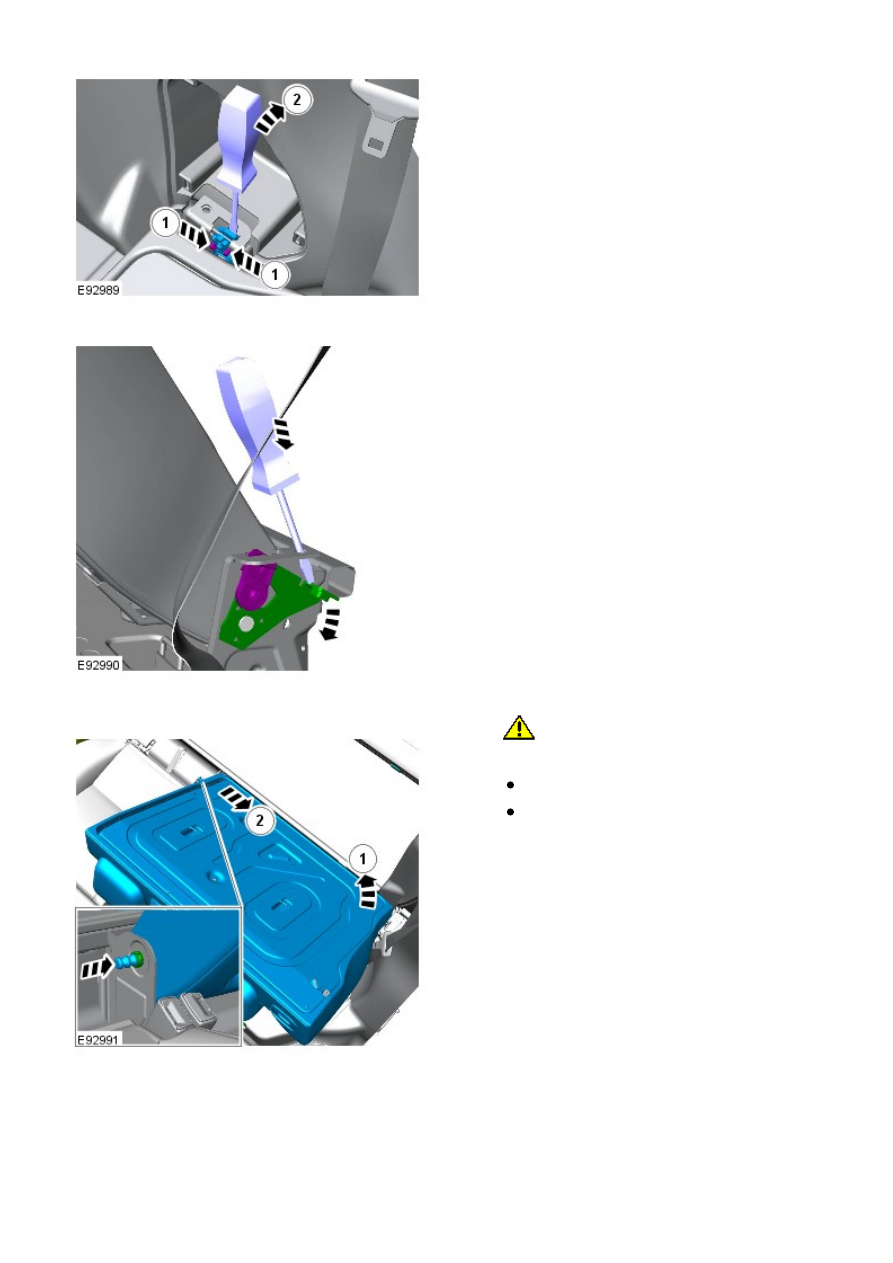

Release the LH rear seat backrest outer pivot pin
bushing.

14.

Using a screwdriver, release the outer pivot pin bushing
locking arm.

15.

16.

CAUTION: The left-hand rear seat backrest

inner pivot pin has radial grooves. Take care not to
damage the center hinge pivot bushing.

Release the LH rear seat backrest outer pivot
pin bushing from the mounting bracket.
Carefully slide the LH rear seat backrest inner
pivot pin out of the center hinge pivot bushing.

16.

Remove and discard the LH rear seat backrest outer
pivot pin bushing.

17.

18.

Remove the center safety belt trim panel.

19.

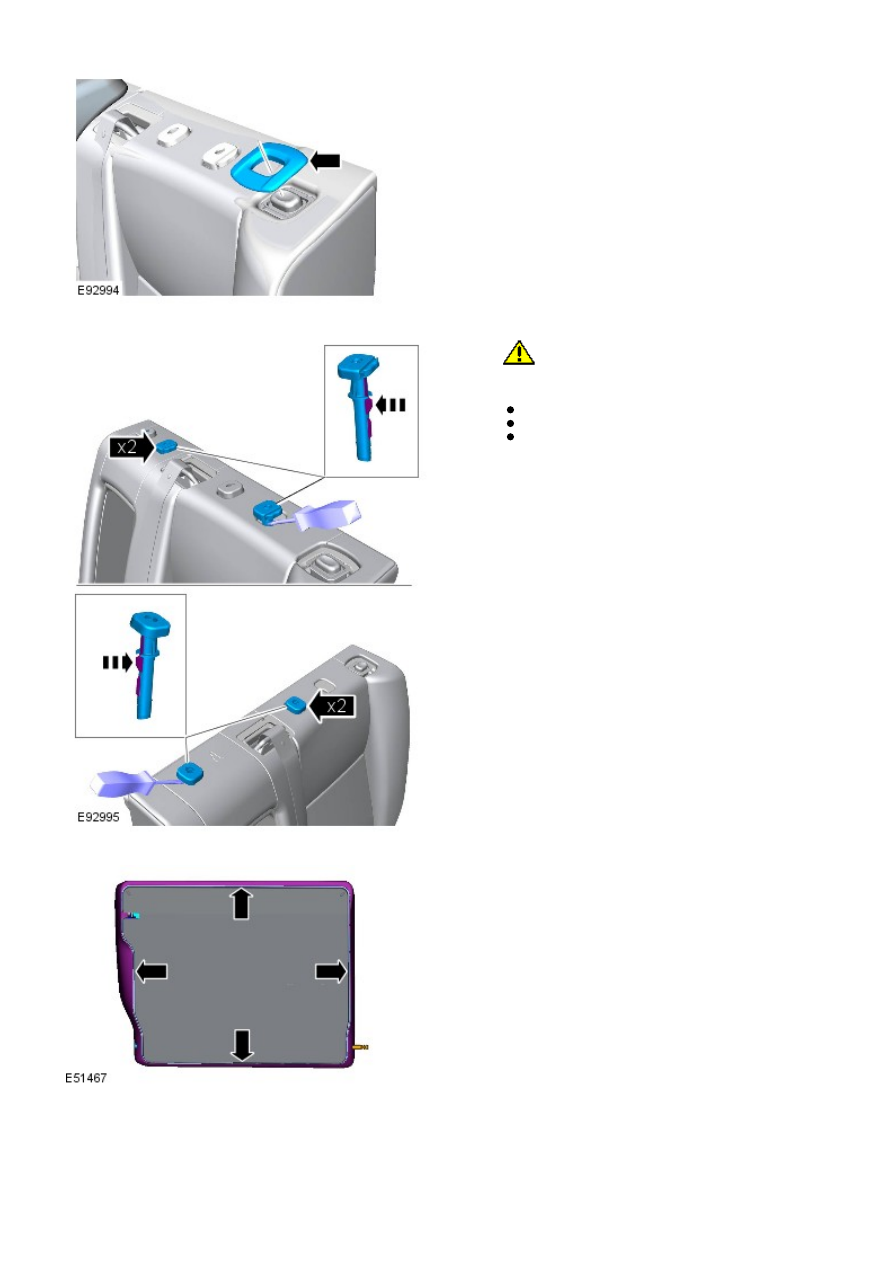

Remove the rear seat backrest release button trim
panel.

20.

21.

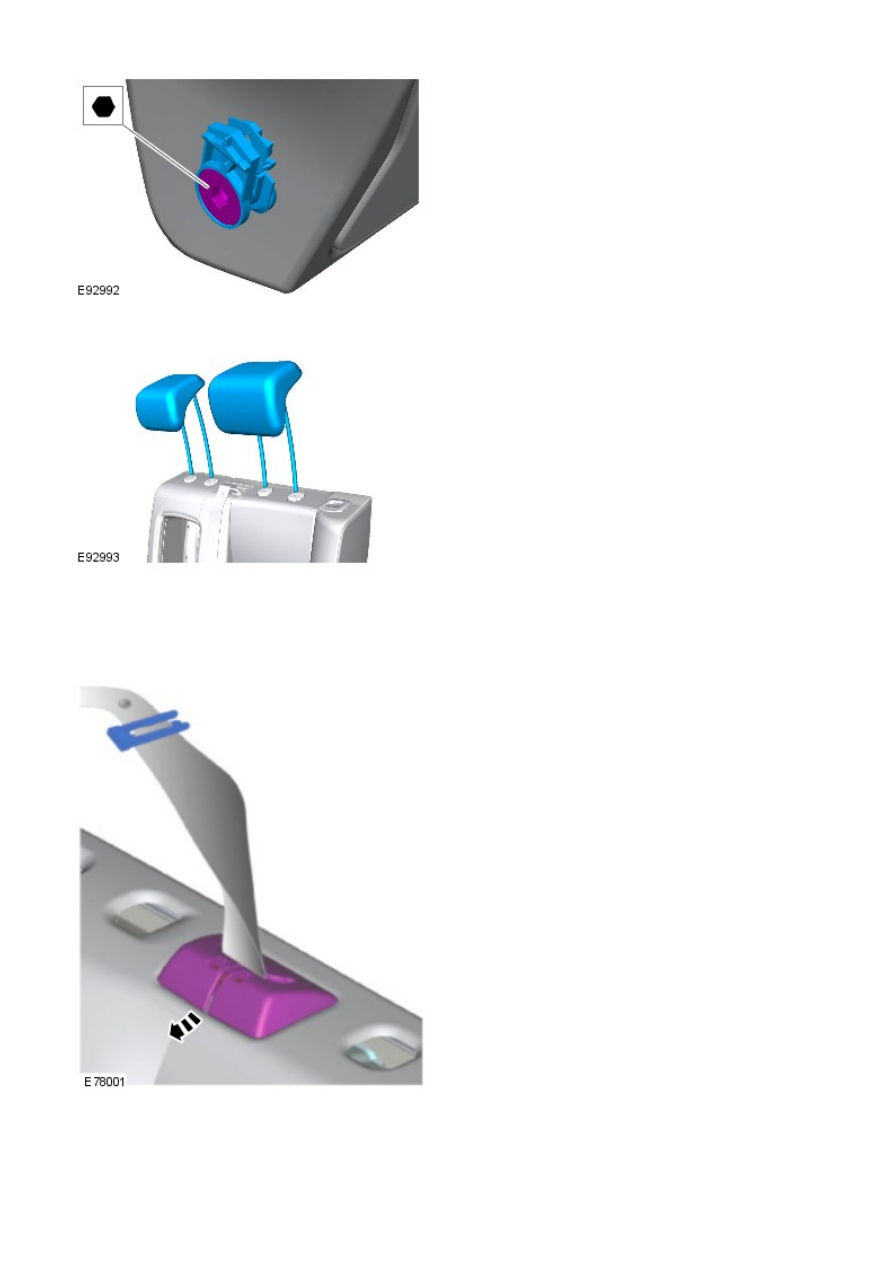

CAUTION: Make sure that the head restraint

guide tube locking tang is fully depressed before
removal.

Using a screwdriver, depress the locking tang.
Pull the guide tube upwards.
Remove and discard the head restraint guide
tubes.

21.

Release the rear seat backrest cover from the rear seat
backrest frame.
