Frelander 2. Manual - part 604

5.

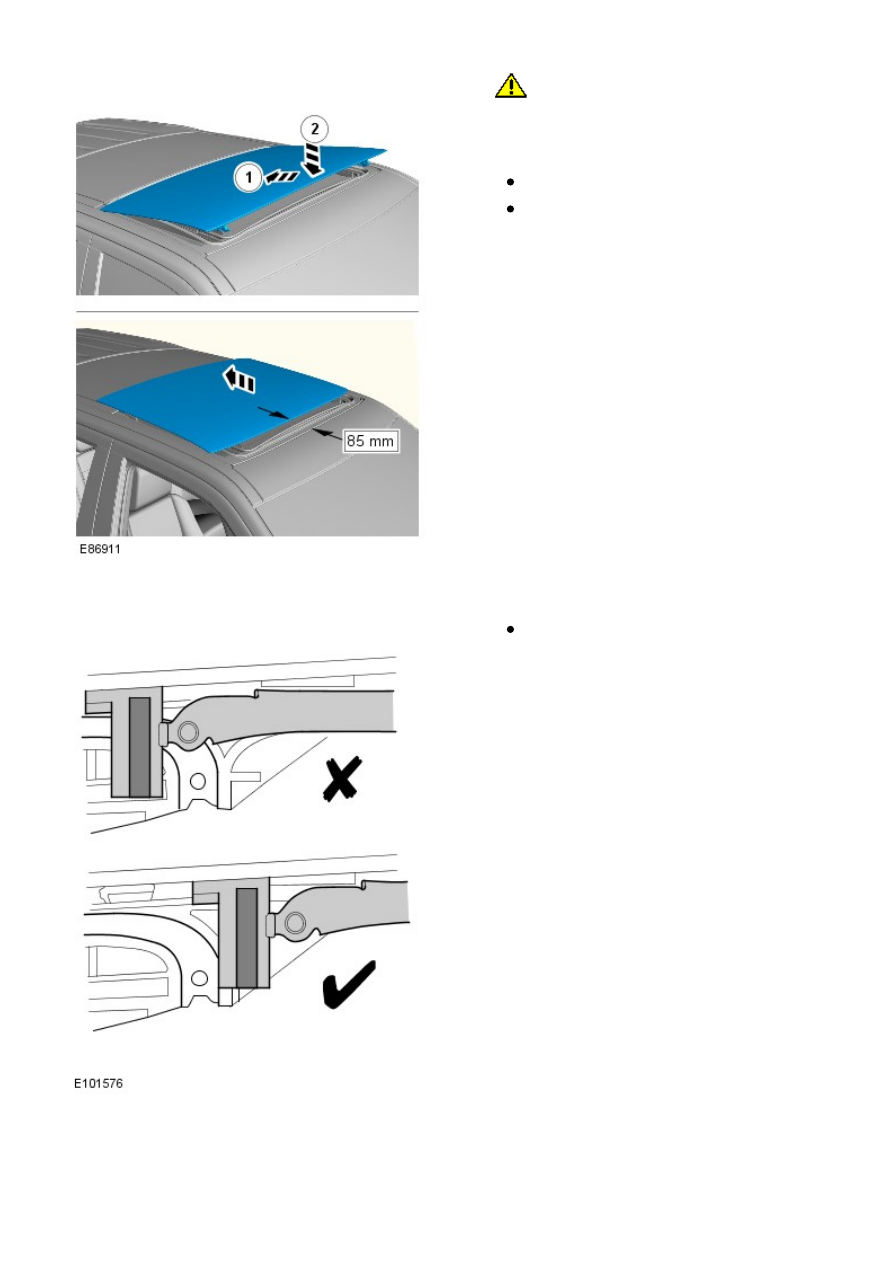

CAUTION: Do not raise the front end of the roof

opening panel glass by more than 100 mm with the rear
end located as damage may occur.

• NOTE: This step requires the aid of another
technician.

Align the rear runners to the roof opening panel
channels.
Carefully slide the roof opening panel glass
rearward, so that a 85 mm opening is achieved.

5.

6. NOTE: Left-hand shown, right-hand similar.

Align the connecting bar with the roof opening
panel guide.

6.

7.

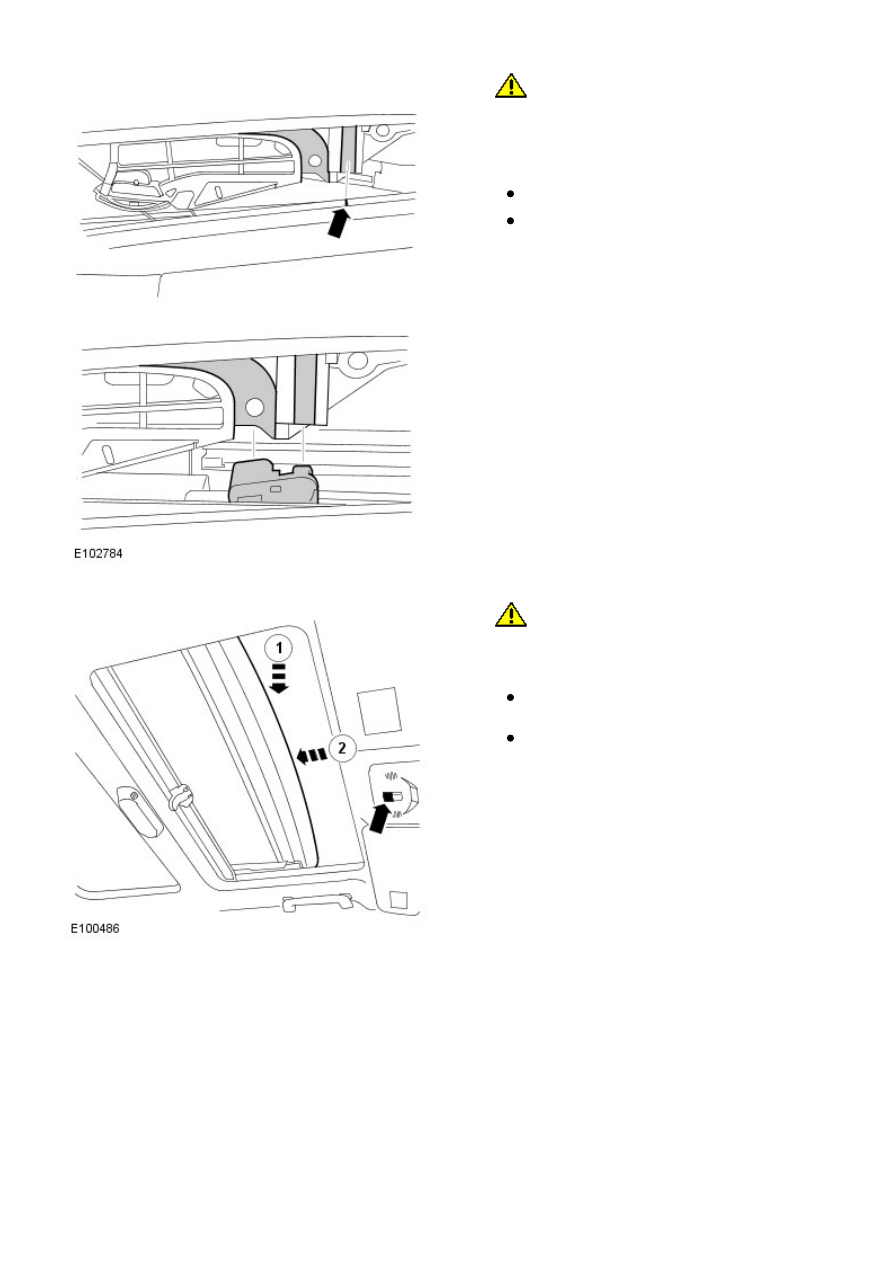

CAUTION: Damage will occur if the roof opening

glass panel is not aligned correctly.

• NOTE: This step requires the aid of another
technician.

• NOTE: Left-hand shown, right-hand similar.

Carefully align and locate the roof opening panel
glass to the driving slider.
If resistance is encountered, realign the roof
opening panel glass to the driving slider.

7.

8.

CAUTION: Do not apply downward pressure

whilst operating the roof opening panel.

• NOTE: A slight noise may be heard when the roof
opening panel is operated for the first time.

Carefully retract the roof panel glass rearwards
for 50 mm to make sure the roof panel glass is
correctly located in the guide rails.
If the roof panel glass is correctly located, fully
open the roof panel glass.

8.

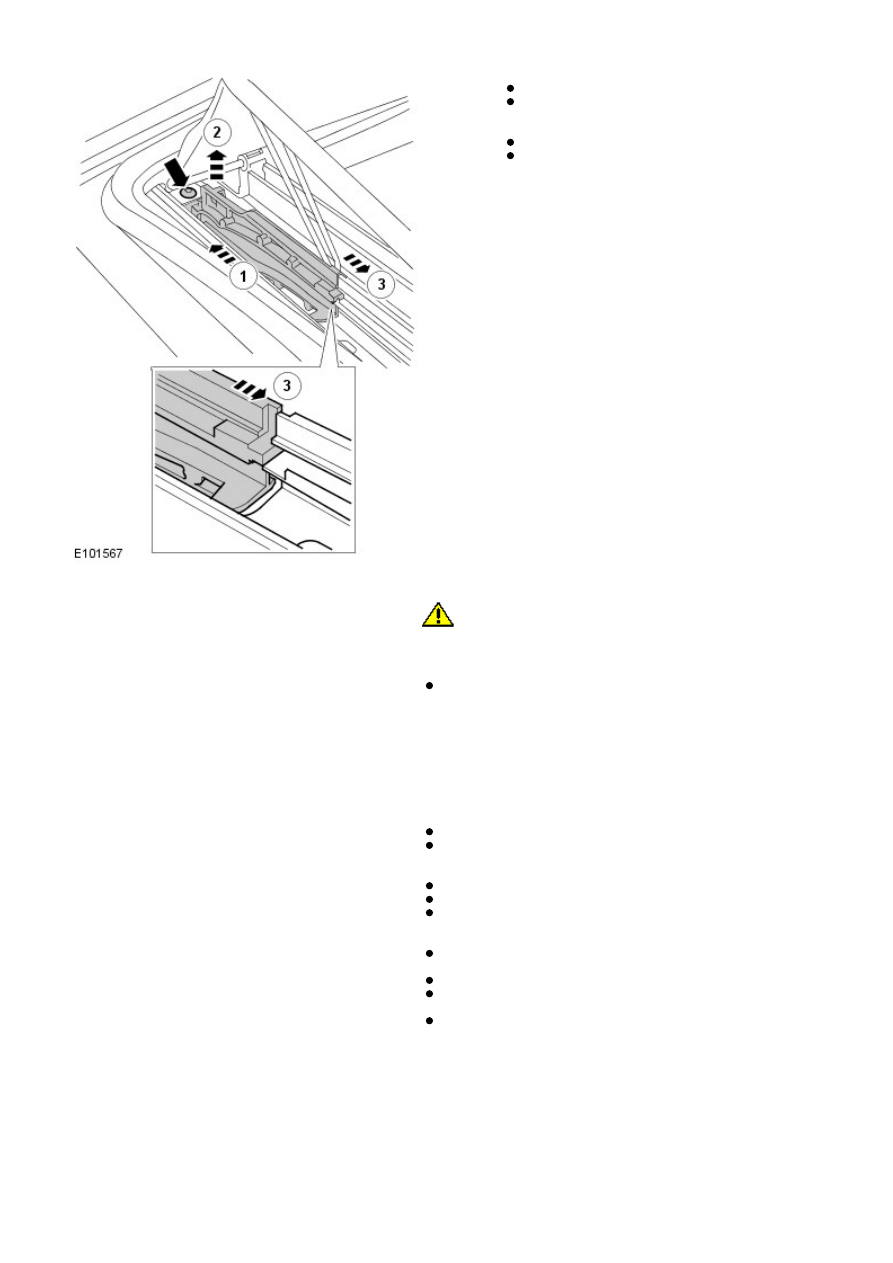

Install the panel glass guide locator.
Locate the front of the guide locator (1) and
raise upwards (2) and then locate onto the rail
and slide forwards (3).
Tighten the Torx screw to 2.5 Nm.
Repeat procedure for the other side.

9.

10.

CAUTION: Make sure the net deflector folds protrude

rearwards when closing the roof opening panel glass. If the net
deflector is folded forwards water leakage from the roof panel may
occur.

Close the roof opening panel glass.

10.

Remove the protective tape.

11.

Manually initialize the roof opening panel motor.

12.



Switch the ignition on.
Press the front leading edge of the roof opening panel switch
and move the roof opening panel glass to the full tilt
position.
Release the switch.
Press and hold the front leading edge of the switch.
After 20 seconds the roof opening panel glass will perform
the following: stall in the tilt mode causing a noise, a full
open and close cycle.
Do not release the switch until the roof opening panel glass
has completed the above step.
Release the switch.
The roof panel will now operate one-touch open (tilt and fully
open) and one-touch close (from the fully open position).
One touch close is inoperable from tilt.

13.

Close the roof opening panel glass.

14.

Close the roof opening panel blind.

15.

Roof Opening Panel - Roof Opening Panel Motor

Removal and Installation

Removal

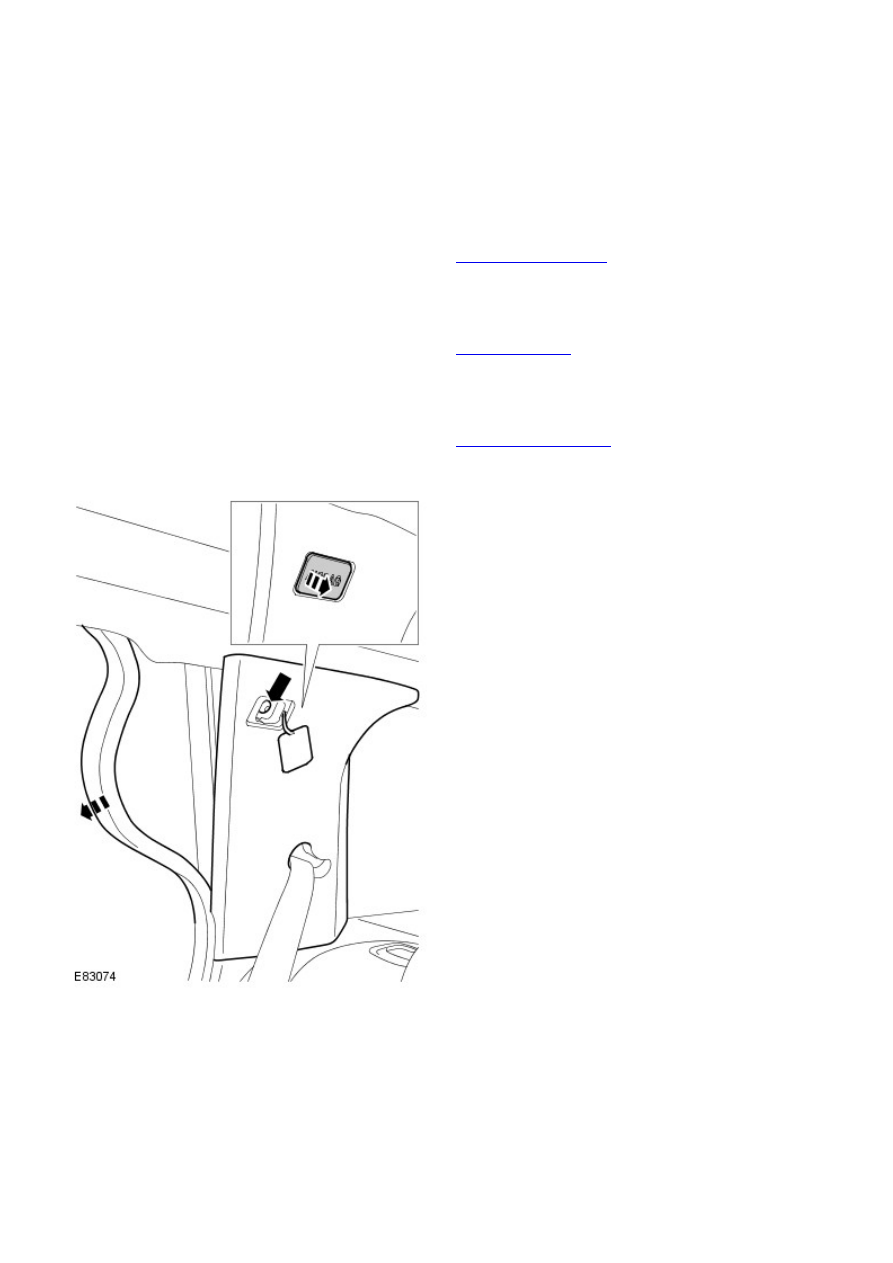

• NOTE: It is possible to gain access to the roof opening panel motor by partially releasing the headliner, the motor is
situated above the rear interior lamp.

Remove the interior mirror.

Refer to:

Interior Rear View Mirror

 (501-09 Rear View Mirrors,

Removal and Installation).

1.

Remove both A-pillar trim panels.

Refer to:

A-Pillar Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

Remove both B-pillar upper trim panels.

Refer to:

B-Pillar Upper Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

3.

Carefully release both C-pillar upper trim panels.

4.
