Frelander 2. Manual - part 600

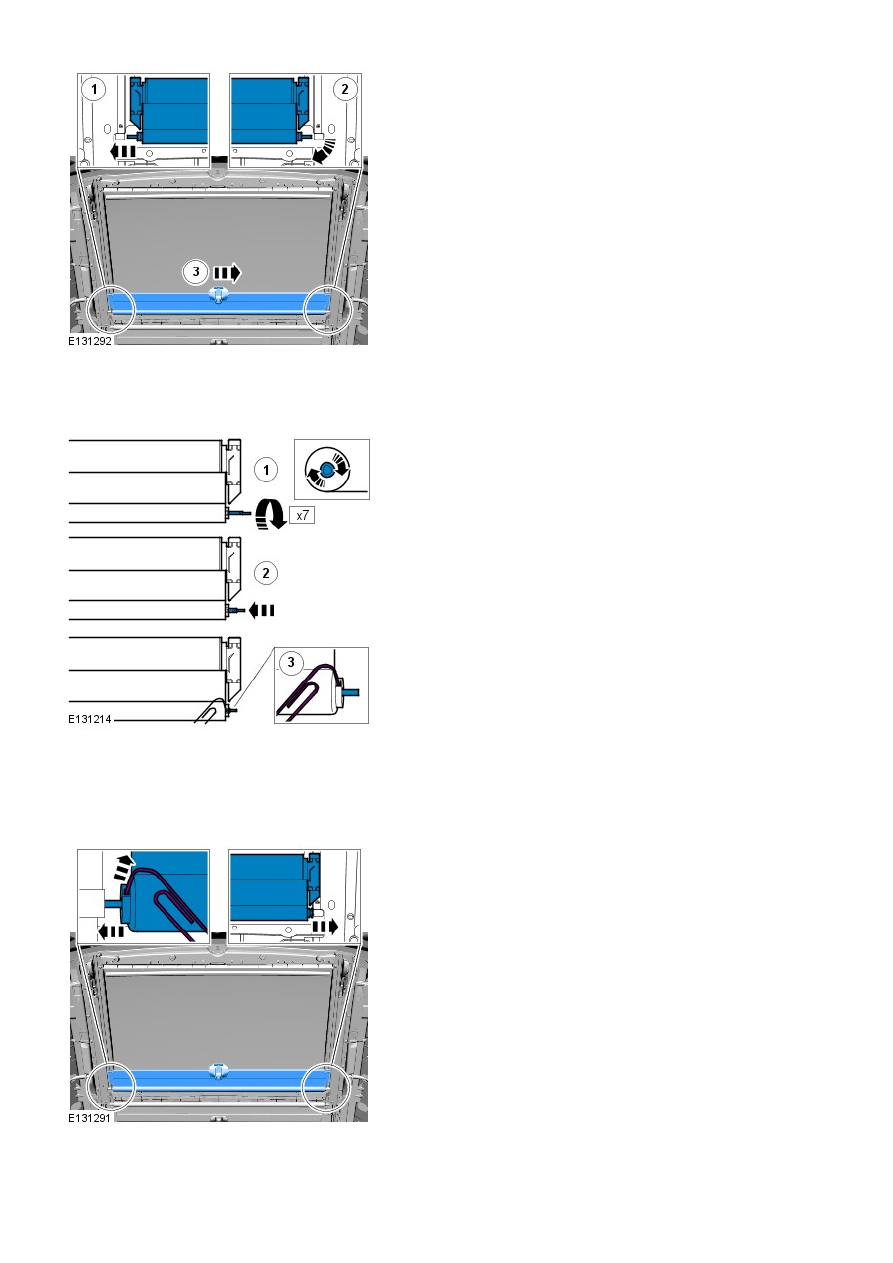

4. Release the roof opening panel blind from the mounting bracket and remove the roof opening panel blind from the vehicle.

1. Push the roof opening panel blind in to the frame to release the left-hand spring axle.
2. Rotate the roof opening panel blind counter clockwise.
3. Remove the roof opening panel blind.

4.

• NOTE: The roof opening panel must be rewound 7 rotations.

5. Rewind the roof opening panel.

1. Using a suitable tool, hold and rotate the spring axle.
2. Push the spring axle in to the roof opening panel blind and align the spring axle locking holes.
3. Using suitable pin or paperclip (as illustrated), lock the spring axle.

5.

• NOTE: Make sure that the spring axle is correctly located into the roof opening panel frame.

• NOTE: Make sure that the suitable pin or paperclip remains in place while installing the roof opening panel blind.

6. Install the roof opening panel blind to the frame.

6.

Remove the suitable pin or paperclip from the roof opening panel blind once the roof opening panel has been correctly
installed.

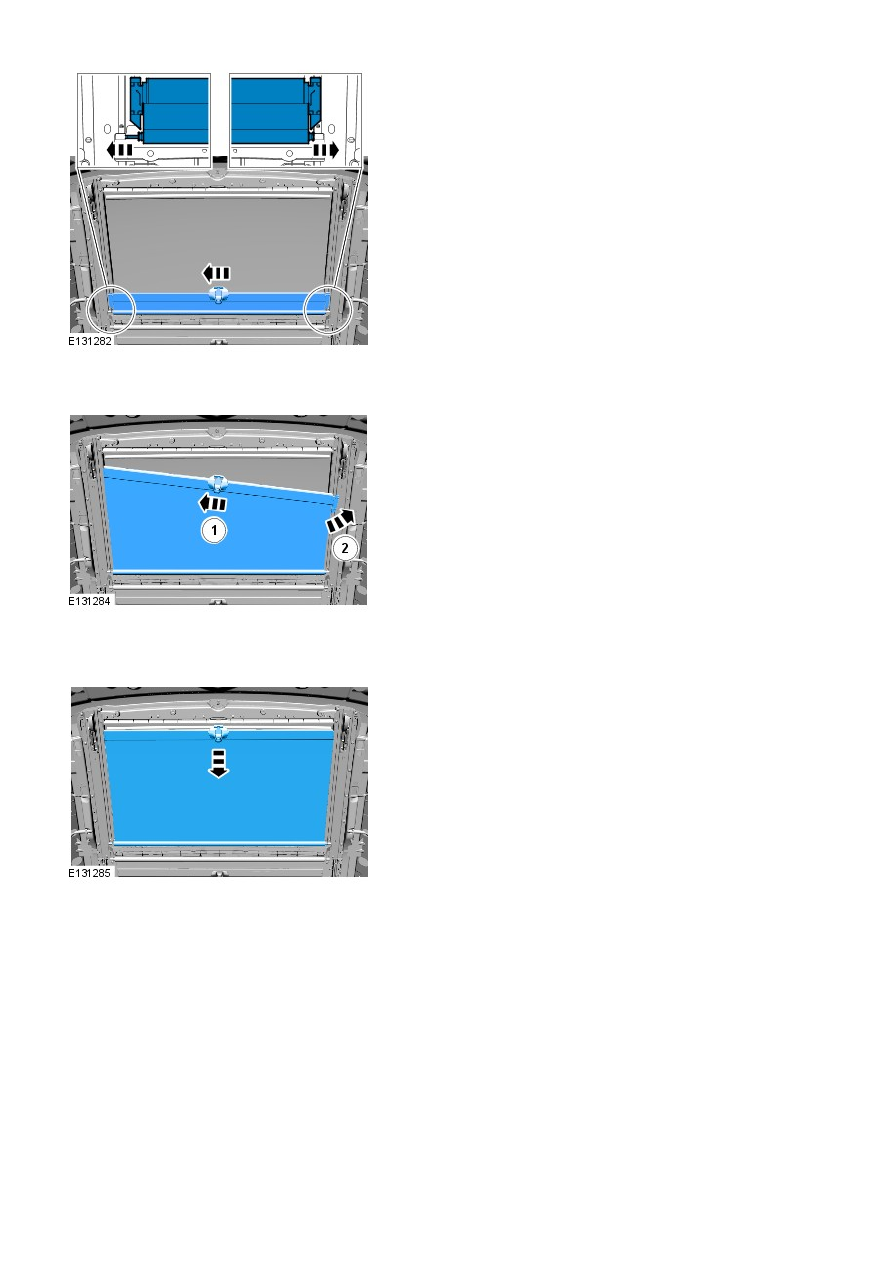

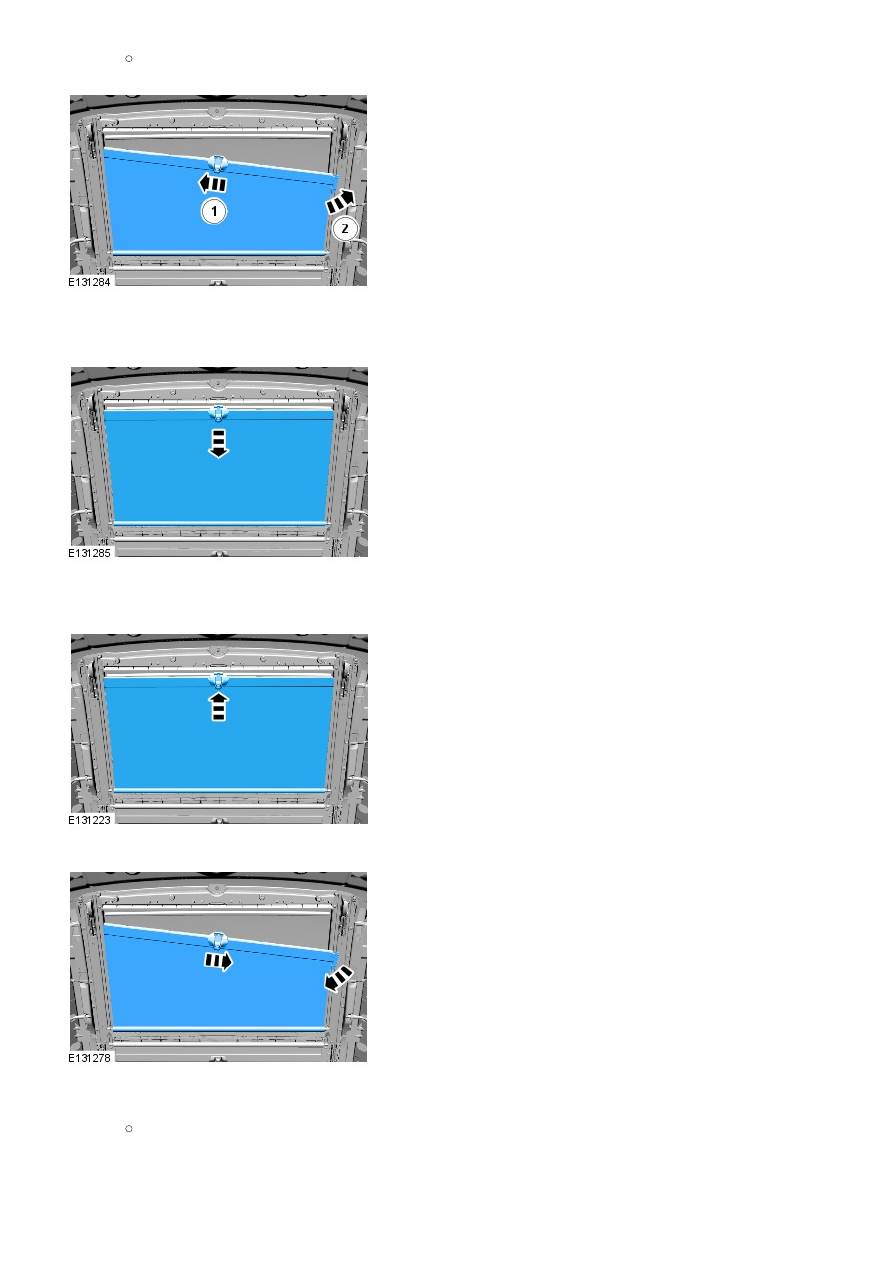

7. Install the roof opening panel blind sliders to the runners.

1. Push the roof opening panel blind right-hand slider in to the runner.
2. Install the left-hand slider clockwise to the runner.

7.

8. Open the roof opening panel blind and check for correct operation.

8.

Roof opening panel blind rewind procedure - Vehicles built from VIN 154972

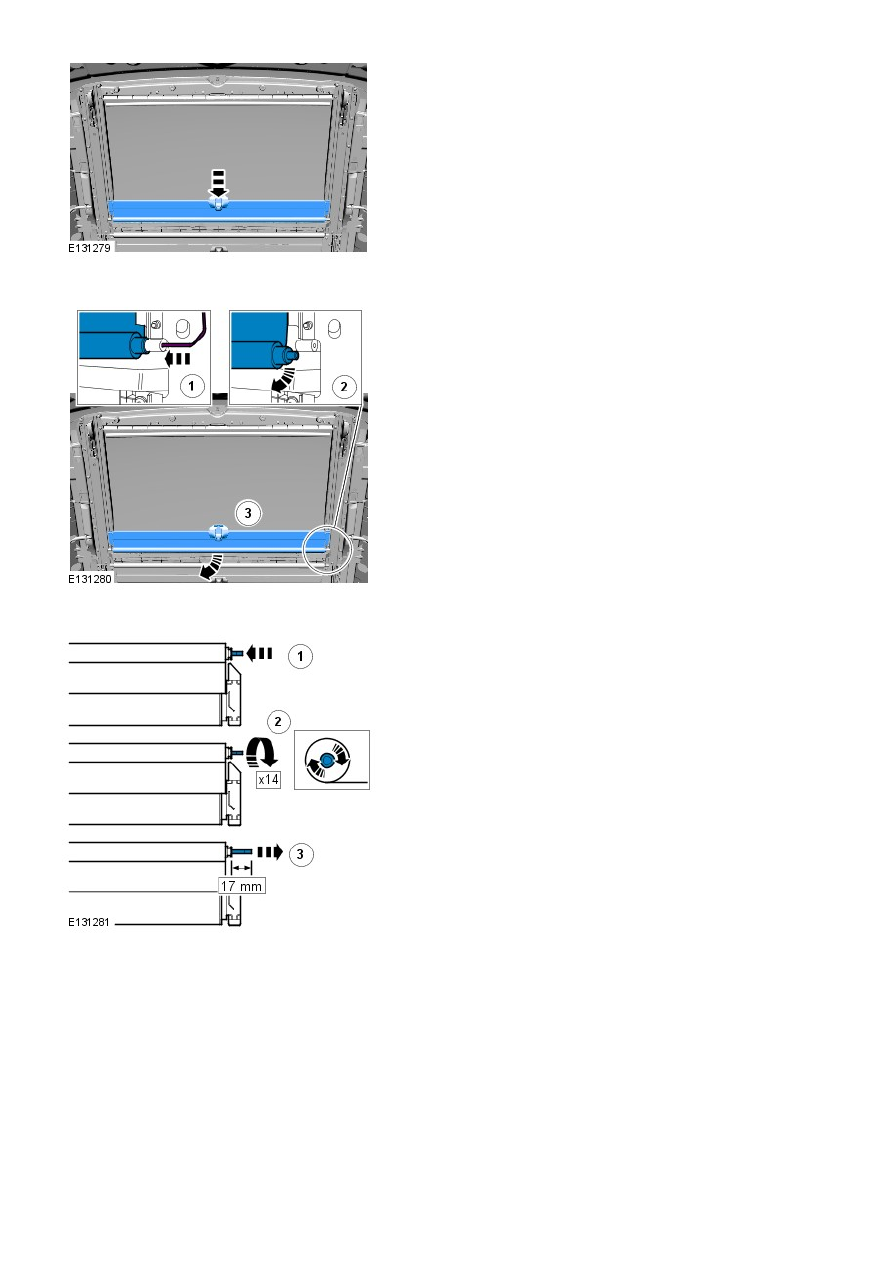

1. Close the roof opening panel blind.

1.

• NOTE: Rotate the roof opening panel in the directions illustrated.

2. Release the roof opening panel blind from the runners.

Rotate the left-hand edge counter clockwise and release the right-hand edge from the frame.

2.

3. Open the roof opening panel blind.

3.

4. Using a suitable pin or paperclip (as illustrated), release the roof opening panel blind from the mounting bracket and remove the

roof opening panel blind from the vehicle.

4.

• NOTE: The roof opening panel must be rewound 14 rotations.

5. Rewind the roof opening panel.

1. Push the spring axle in to the roof opening panel blind.
2. Using a suitable tool, hold and rotate the spring axle.
3. Release the spring axle 17 mm from the roof opening panel blind once after the 14 rotations have been achieved.

5.

• NOTE: Make sure that the spring axle is correctly located into the roof opening panel frame.

6. Install the roof opening panel blind to the frame.

6.

7. Install the roof opening panel blind sliders to the runners.

1. Push the roof opening panel blind right-hand slider in to the runner.
2. Install the left-hand slider clockwise to the runner.

7.

8. Open the roof opening panel blind and check for correct operation.

8.
