Frelander 2. Manual - part 570

Remove the coolant hose clamps.

5.

Connect the A/C pipes to the TXV and tighten the M6 nut.

Torque: 10 Nm

6.

Install the ECM bracket assembly and tighten the nuts.

Torque: 10 Nm

7.

Connect the ECM electrical connectors.

8.

9.

WARNING: Make sure that a new bolt is installed.

Connect the steering column lower shaft and tighten the bolt.

Torque: 25 Nm

9.

Connect the drain tube to the heater housing.

10.

Secure the redundant electric booster heater electrical connector.

11.

Install the center, lower ducts to the heater housing.

12.

Install the NVH pad.

13.

Install the instrument panel wiring harness.

14.

Install the auxiliary junction box access cover.

15.

Secure the instrument panel harness to the transmission tunnel.

16.

Secure and tighten the earth lead.

Torque: 10 Nm

17.

Connect the body harness to the instrument panel.

18.

Install the floor console extensions.

19.

Install the selector lever mounting bracket.

20.

Install the transmission selector lever.

Refer to:

Selector Lever Assembly

 (307-05 Automatic

Transmission/Transaxle External Controls, Removal and
Installation).

21.

Install the LH front seat.

Refer to:

Front Seat

 (501-10 Seating, Removal and Installation).

22.

Install both cowl side trim panels.

Refer to:

Cowl Side Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

23. Secure both scuff plate trim panels.

24.

Install the A-pillar center trim panels.

25.

Install both A-pillar upper trim panels.

Refer to:

A-Pillar Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

26.

Install both front door assemblies.

Refer to:

Front Door

 (501-03 Body Closures, Removal and

Installation).

27.

Recharge the A/C system.

Refer to:

Air Conditioning (A/C) System Recovery, Evacuation and

Charging

 (412-00 Climate Control System - General Information,

General Procedures).

28.

Install the windshield wiper motor.

Refer to:

Windshield Wiper Motor

 (501-16 W ipers and Washers,

Removal and Installation).

29.

Connect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

30.

Check and top-up the coolant.

31.

Instrument Panel and Console - Instrument Panel Upper Section

Removal and Installation

Removal

Make the SRS system safe.

1.

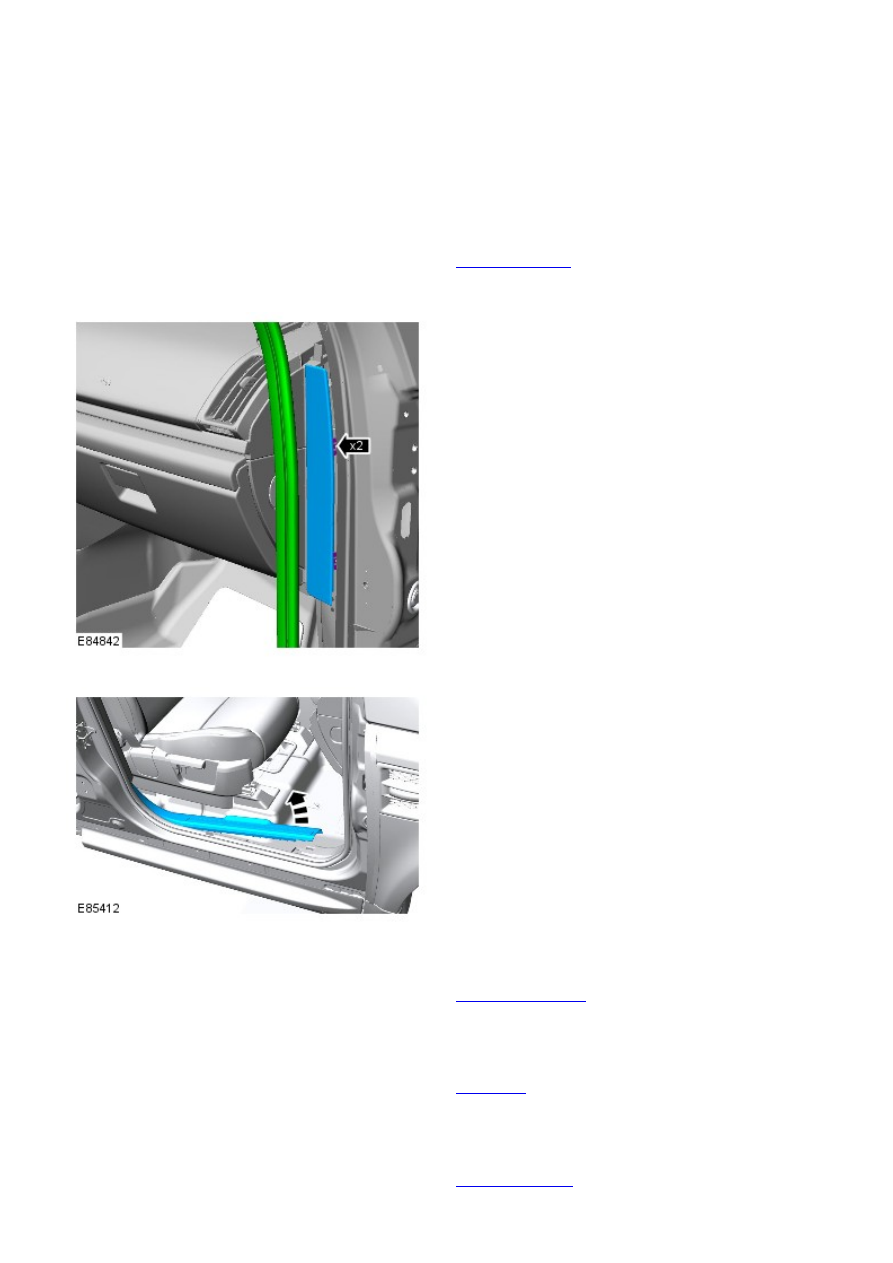

Remove both A-pillar upper trim panels.

Refer to:

A-Pillar Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

Remove the A-pillar center trim panels.

3.

Release the forward edge of both scuff plate trim
panels.

4.

Remove both cowl side trim panels.

Refer to:

Cowl Side Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

5.

Remove the clockspring.

Refer to:

Clockspring

 (501-20B Supplemental Restraint System,

Removal and Installation).

6.

Remove the instrument cluster.

Refer to:

Instrument Cluster

 (413-01 Instrument Cluster, Removal

and Installation).

7.

8.

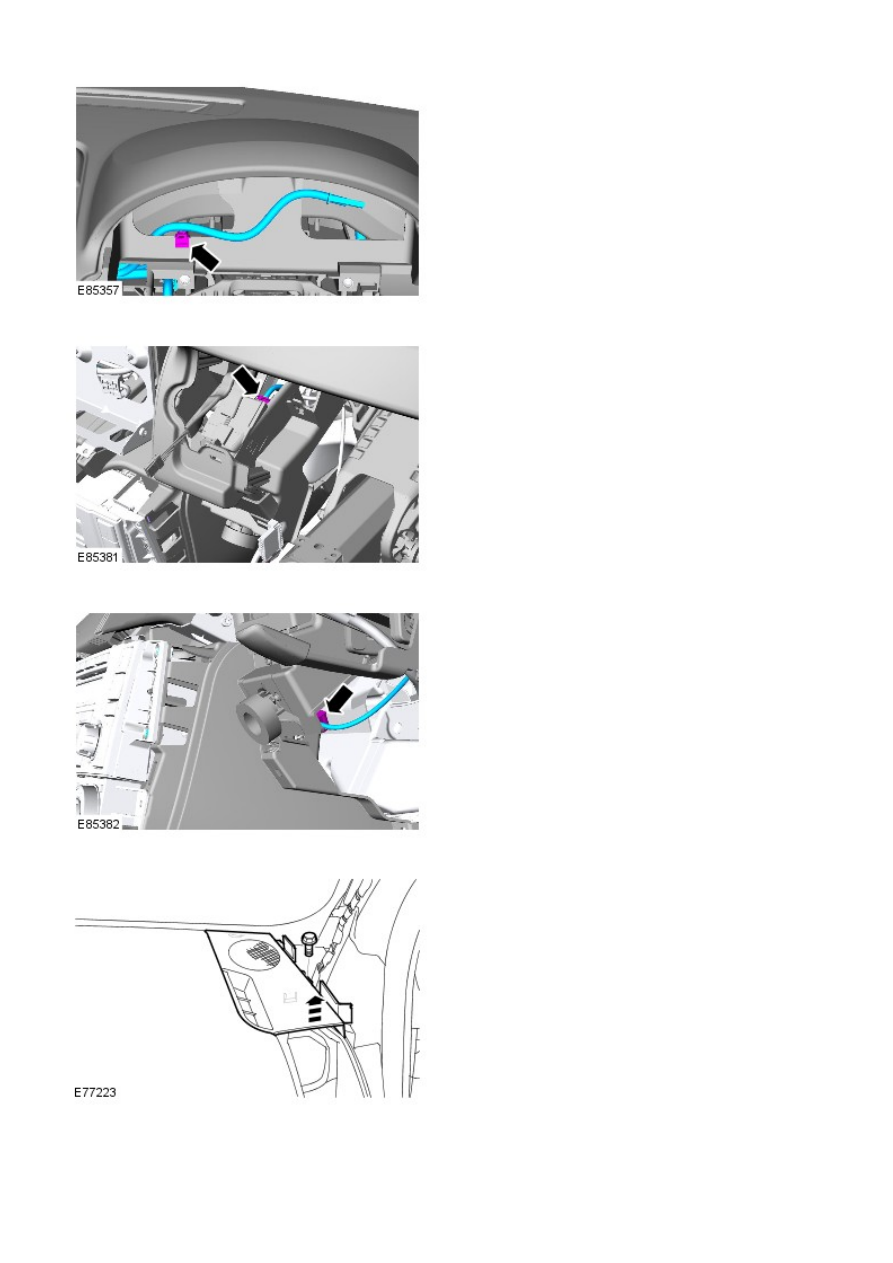

Disconnect the keyless start module electrical
connector.

9.

Disconnect the in-vehicle temperature sensor.

10.

Remove both upper trim panels.

11.
