Frelander 2. Manual - part 463

8.

9.

10.

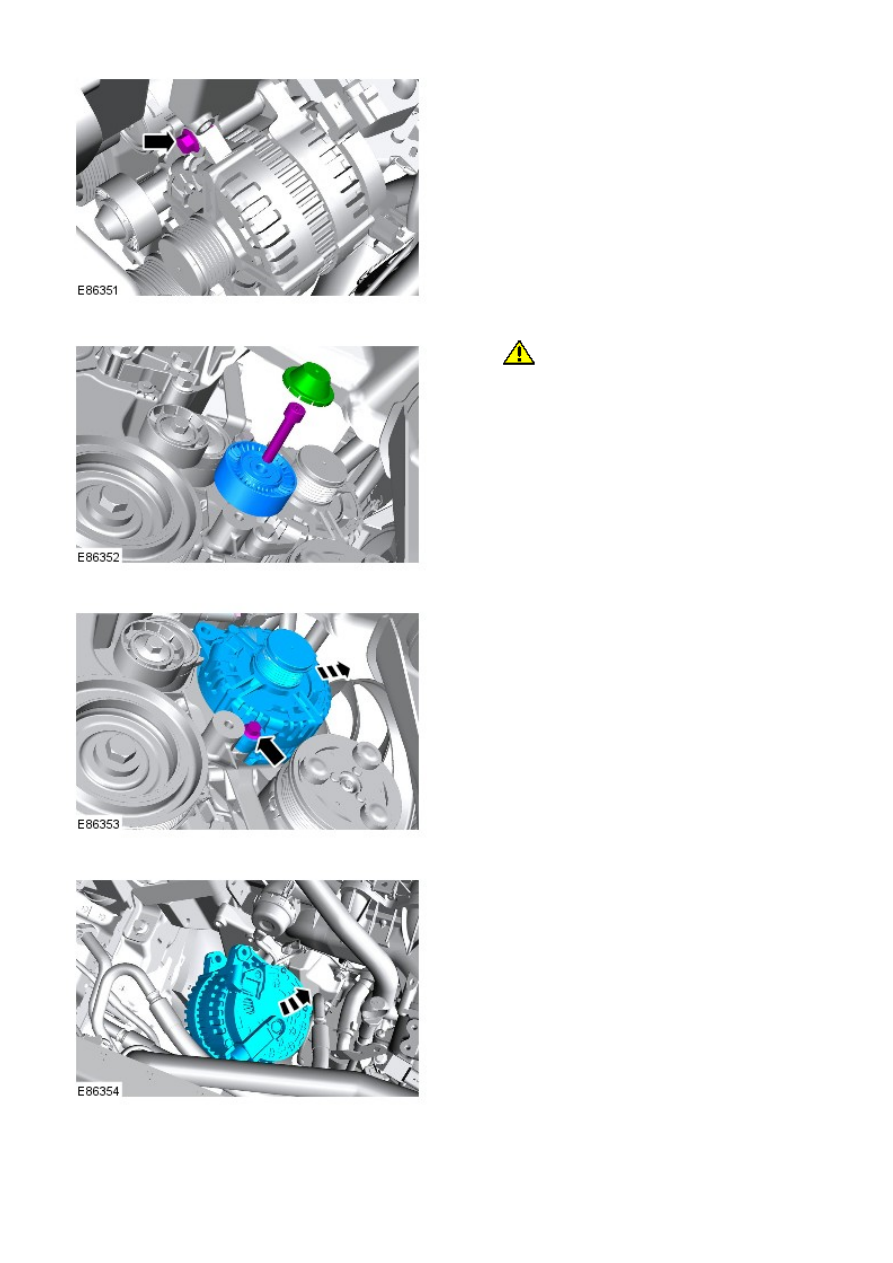

Release the power steering pump.

11.

12.

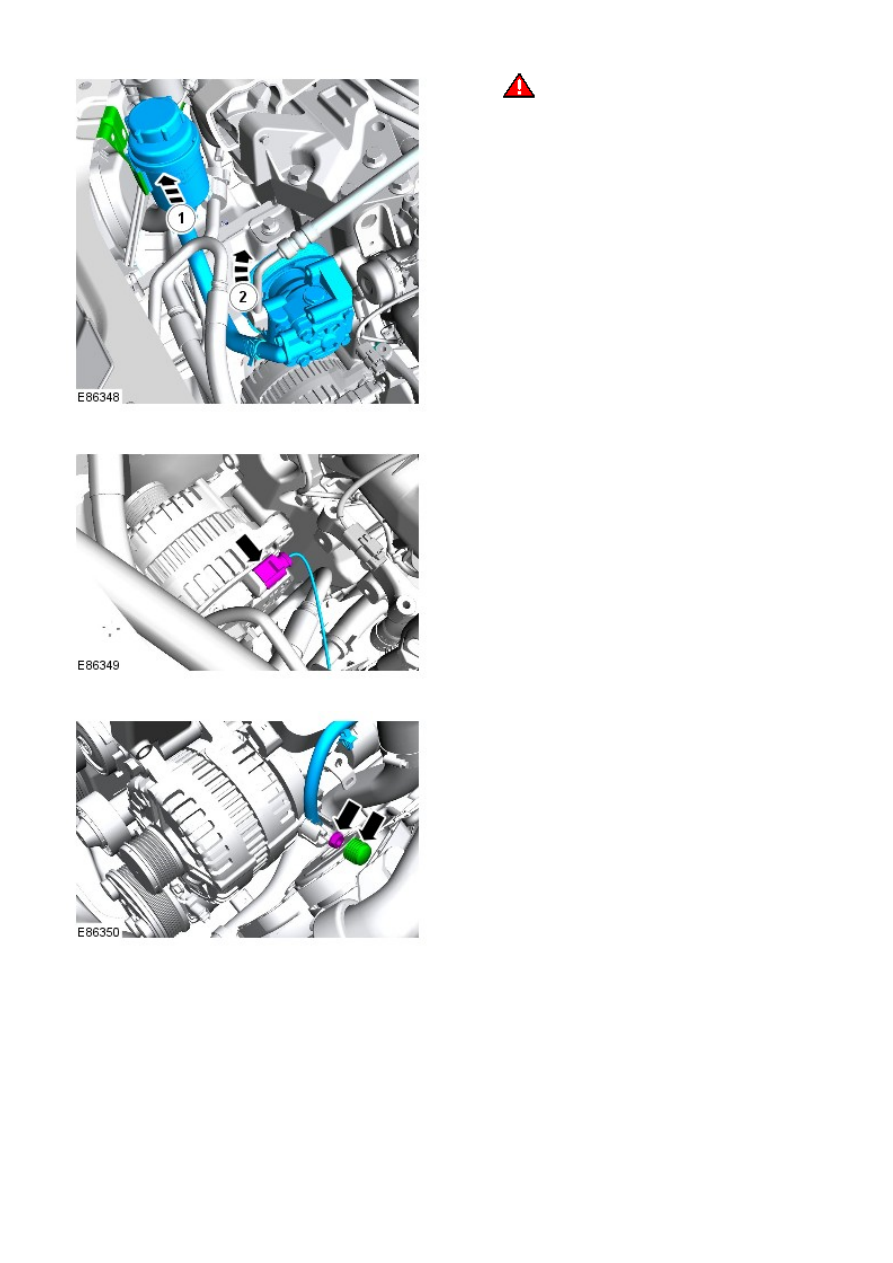

WARNING: Power steering fluid is extremely

flammable. Make sure that power steering fluid is not
spilt over the engine and that the power steering fluid
reservoir cap is sealed.

12.

13.

14.

15.

16.

CAUTION: Make sure that the mating faces

are clean and free of foreign material.

16.

17.

18.

Installation

1.

CAUTION: Make sure that the mating faces are clean and

free of foreign material.

Install the generator.

1.

Install the 2 generator bolts.

Torque: 48 Nm

2.

Install the accessory drive belt idler pulley.

Torque: 48 Nm

3.

Install the accessory drive belt idler pulley dust cap.

4.

Connect the generator electrical connector.

5.

Connect the battery cable to the generator.

Torque: 24 Nm

6.

Attach the power steering fluid reservoir.

7.

8.

CAUTION: Make sure that the mating faces are clean and

free of foreign material.

Install the power steering pump.

Torque: 24 Nm

8.

Install the fuel filter support bracket.

Torque: 20 Nm

9.

Attach the oil level indicator tube to the fuel filter support bracket.

Torque: 10 Nm

10.

Install the inner fuel filter shield.

11.

Secure the coolant top hose.

12.

Install the accessory drive belt.

Refer to:

Accessory Drive Belt

 (303-05B Accessory Drive - TD4 2.2L

Diesel, Removal and Installation).

13.

Install the engine undershield.

Refer to:

Engine Undershield

 (501-02 Front End Body Panels,

Removal and Installation).

14.

Install the fuel filter.

Refer to:

Fuel Filter

 (310-01B Fuel Tank and Lines - TD4 2.2L Diesel,

Removal and Installation).

15.
