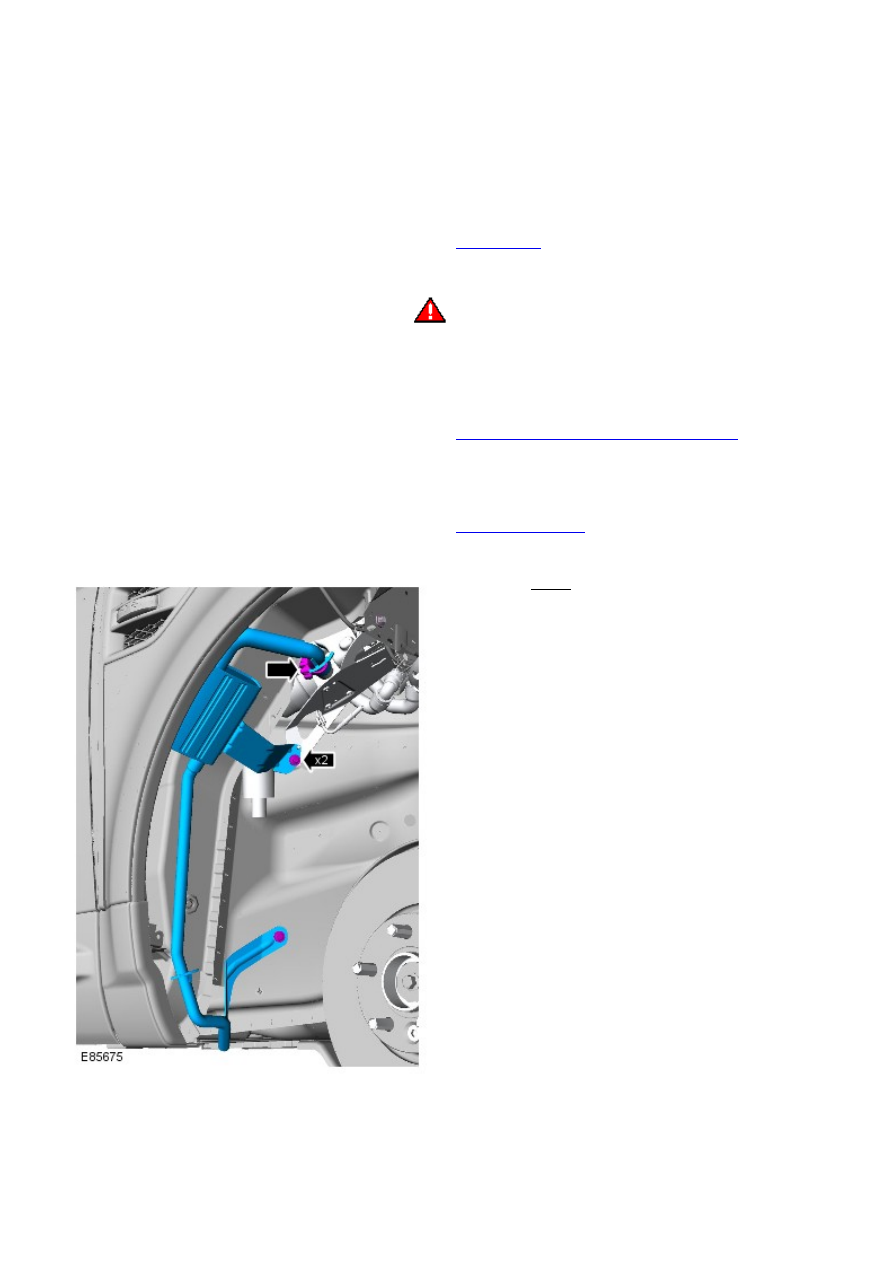

Auxiliary Climate Control - Fuel Fired Booster Heater

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

Drain the coolant.

Refer to:

Cooling System Draining, Filling and Bleeding

 (303-03B

Engine Cooling - TD4 2.2L Diesel, General Procedures).

3.

Remove the RH fender splash shield.

Refer to:

Fender Splash Shield

 (501-02 Front End Body Panels,

Removal and Installation).

4.

Torque: 10 Nm

5.

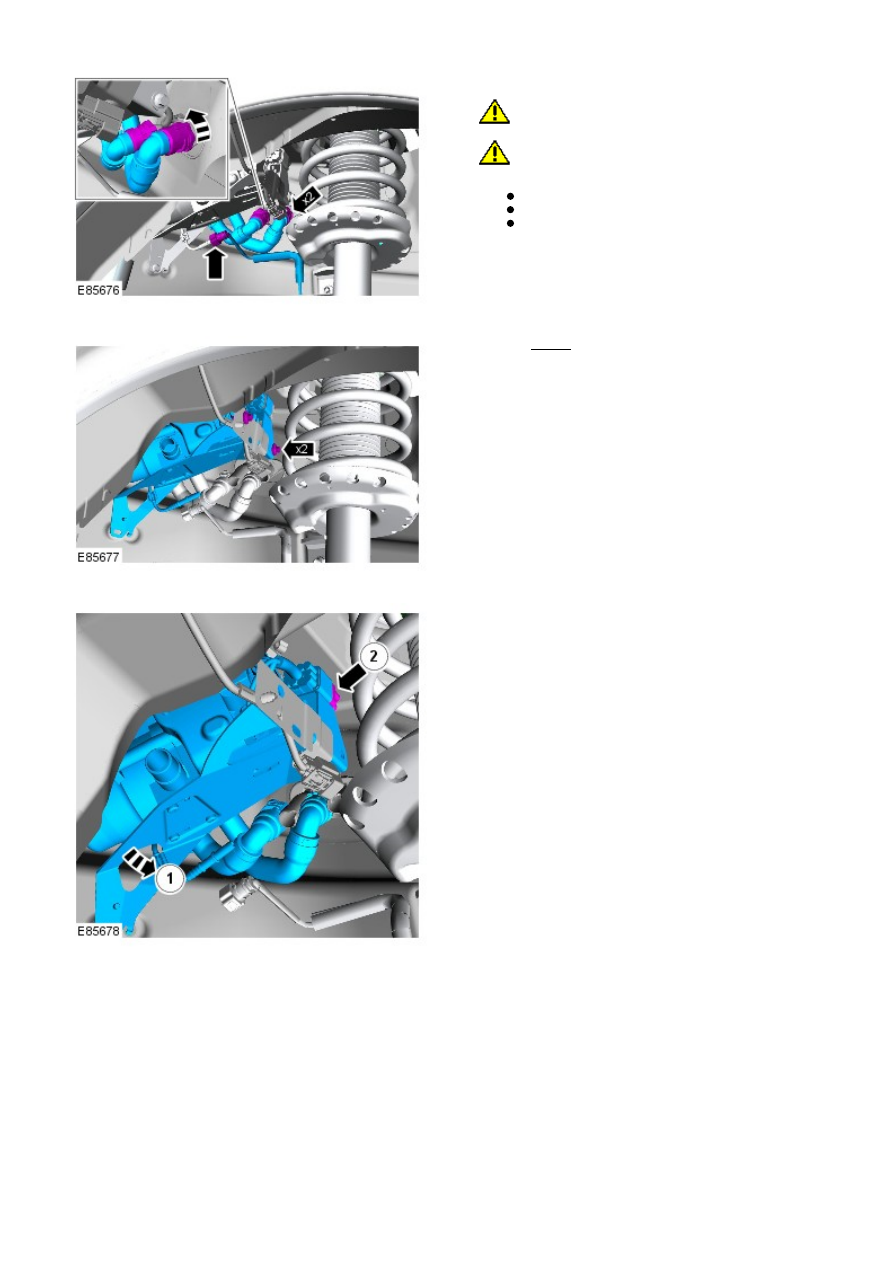

6. CAUTIONS:

 Be prepared to collect escaping fluids.

 Make sure that all openings are sealed. Use new

blanking caps.

Position a container to collect spillage.
Disconnect the 2 coolant hoses.
Disconnect the fuel line.

6.

Torque: 10 Nm

7.

Remove the fuel fired booster heater.

8.

Installation

To install, reverse the removal procedure.

1.

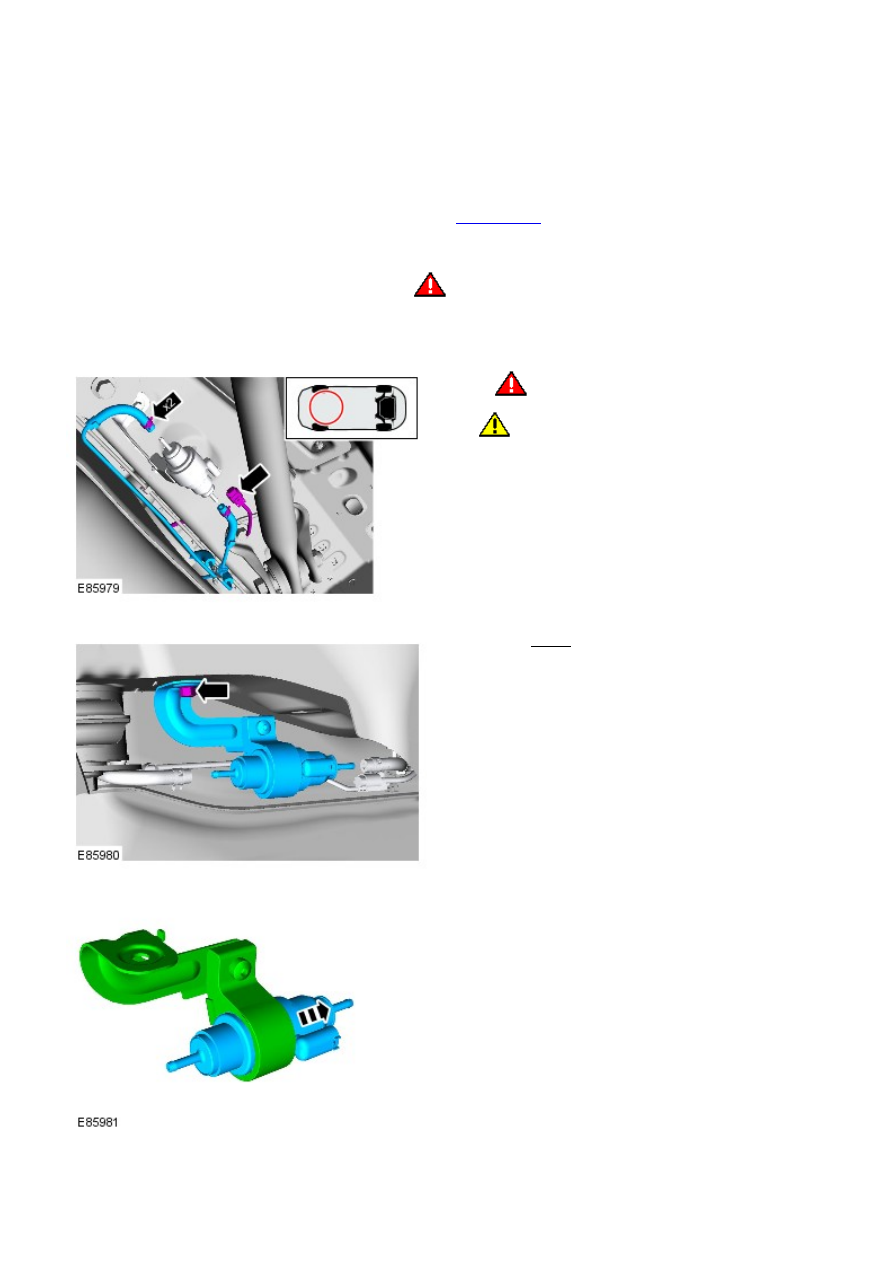

Auxiliary Climate Control - Fuel Fired Booster Heater Fuel Pump

Removal and Installation

Removal

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

3.

WARNING: Be prepared to collect escaping fuel.

CAUTION: Make sure that all openings are sealed.

Use new blanking caps.

3.

Torque: 10 Nm

4.

5. NOTE: Do not disassemble further if the component
is removed for access only.

5.

Installation

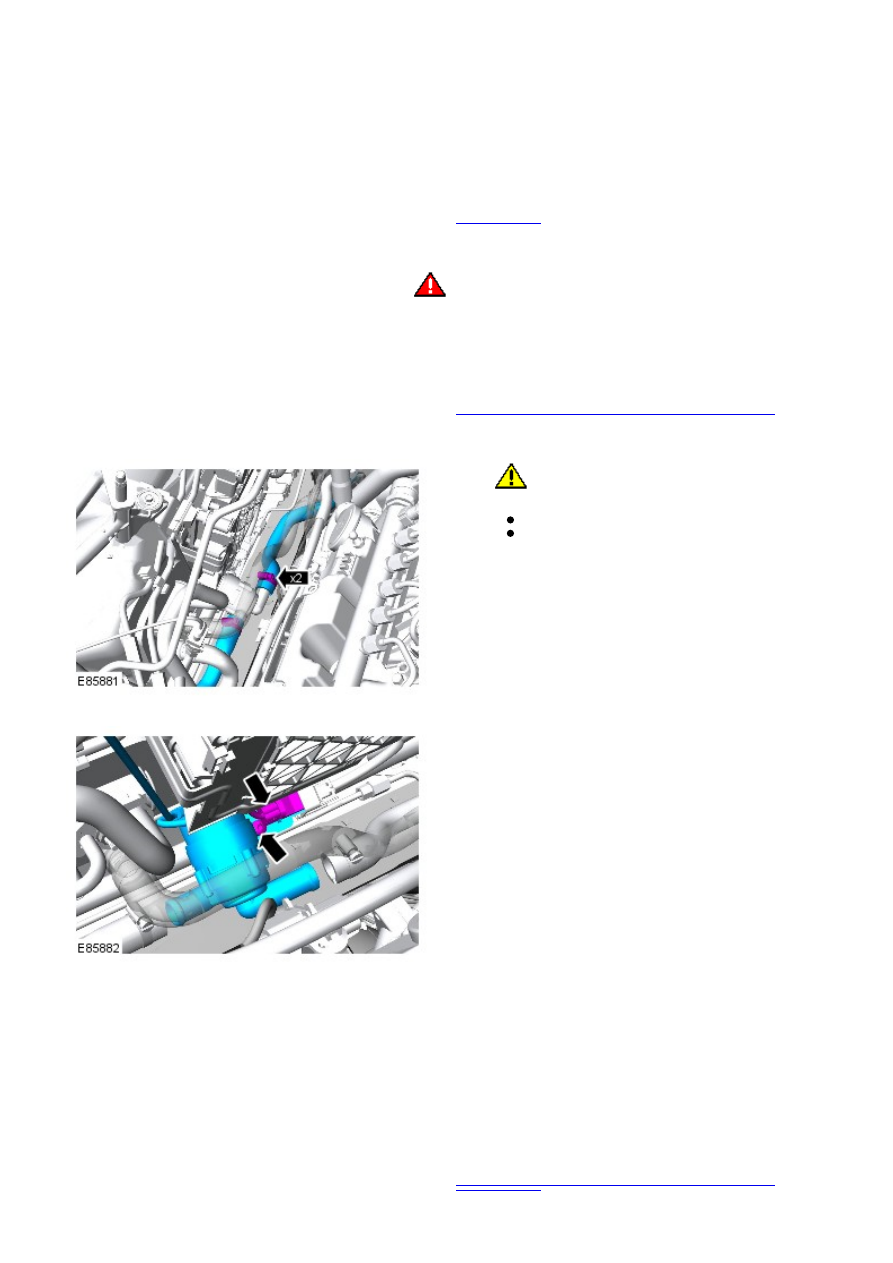

Auxiliary Climate Control - Fuel Fired Booster Heater Coolant Pump

Removal and Installation

Removal

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

Remove the secondary bulkhead center panel.

Refer to:

Secondary Bulkhead Center Panel - TD4 2.2L Diesel

(501-02 Front End Body Panels, Removal and Installation).

3.

4.

CAUTION: Be prepared to collect escaping

coolant.

Clamp the hoses to minimize coolant loss.
Disconnect the coolant hoses from the fuel fired
booster heater coolant pump.

4.

Remove the fuel fired booster heater coolant pump.

5.

Installation

Install the fuel fired booster heater coolant pump.

1.

Connect the coolant hoses to the fuel fired booster heater coolant
pump.

2.

Install the secondary bulkhead center panel.

Refer to:

Secondary Bulkhead Center Panel - TD4 2.2L Diesel

(501-02 Front End Body Panels, Removal and Installation).

3. Connect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

4. Check and top-up the coolant.

5.
