Frelander 2. Manual - part 386

Exhaust System - TD4 2.2L Diesel - Exhaust System

Removal and Installation

Removal

WARNING: Observe due care when working near a hot exhaust system.

• NOTE: Removal steps in this procedure may contain installation details.

All vehicles

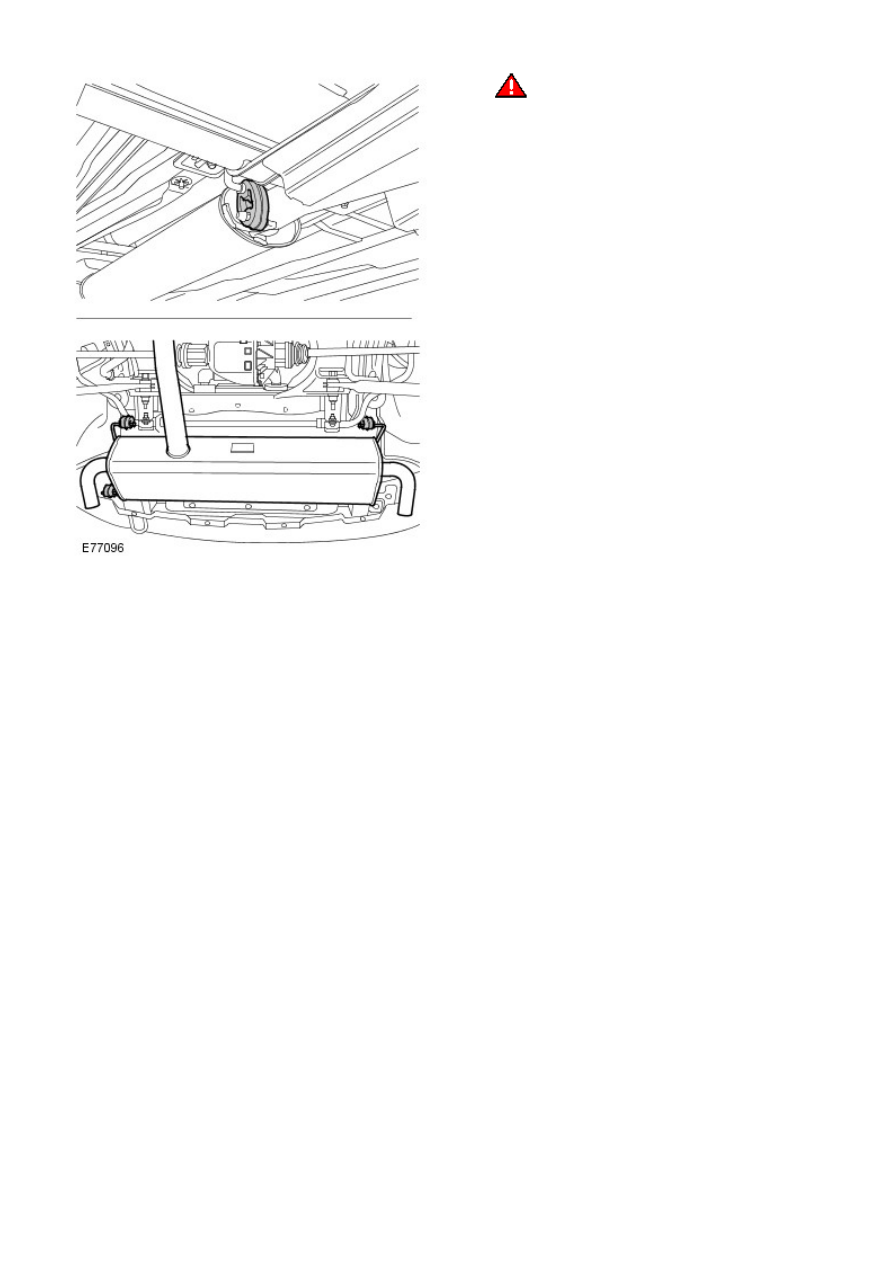

1.

WARNING: Do not work on or under a vehicle supported only

by a jack. Always support the vehicle on safety stands.

Raise and support the vehicle.

1.

Vehicles with petrol engine

Torque: 25 Nm

2.

Vehicles with diesel engine

Torque: 40 Nm

3.

All vehicles

4.

WARNING: This step requires the aid of

another technician.

4.

Vehicles with petrol engine

Remove and discard the gasket.

5.

All vehicles

6. NOTE: Do not disassemble further if the component is removed
for access only.

Remove the rubber mounts.

6.

Installation

To install, reverse the removal procedure.

1.

Exhaust System - TD4 2.2L Diesel - Diesel Particulate Filter (DPF)

Removal and Installation

Removal

WARNING: Observe due care when working near a hot exhaust system.

Raise the vehicle on a lift.

1.

Remove the engine undershield.

Refer to:

Engine Undershield

 (501-02 Front End Body Panels,

Removal and Installation).

2.

Remove the exhaust system.

Refer to:

Exhaust System

 (309-00A Exhaust System - I6 3.2L Petrol,

Removal and Installation).

3.

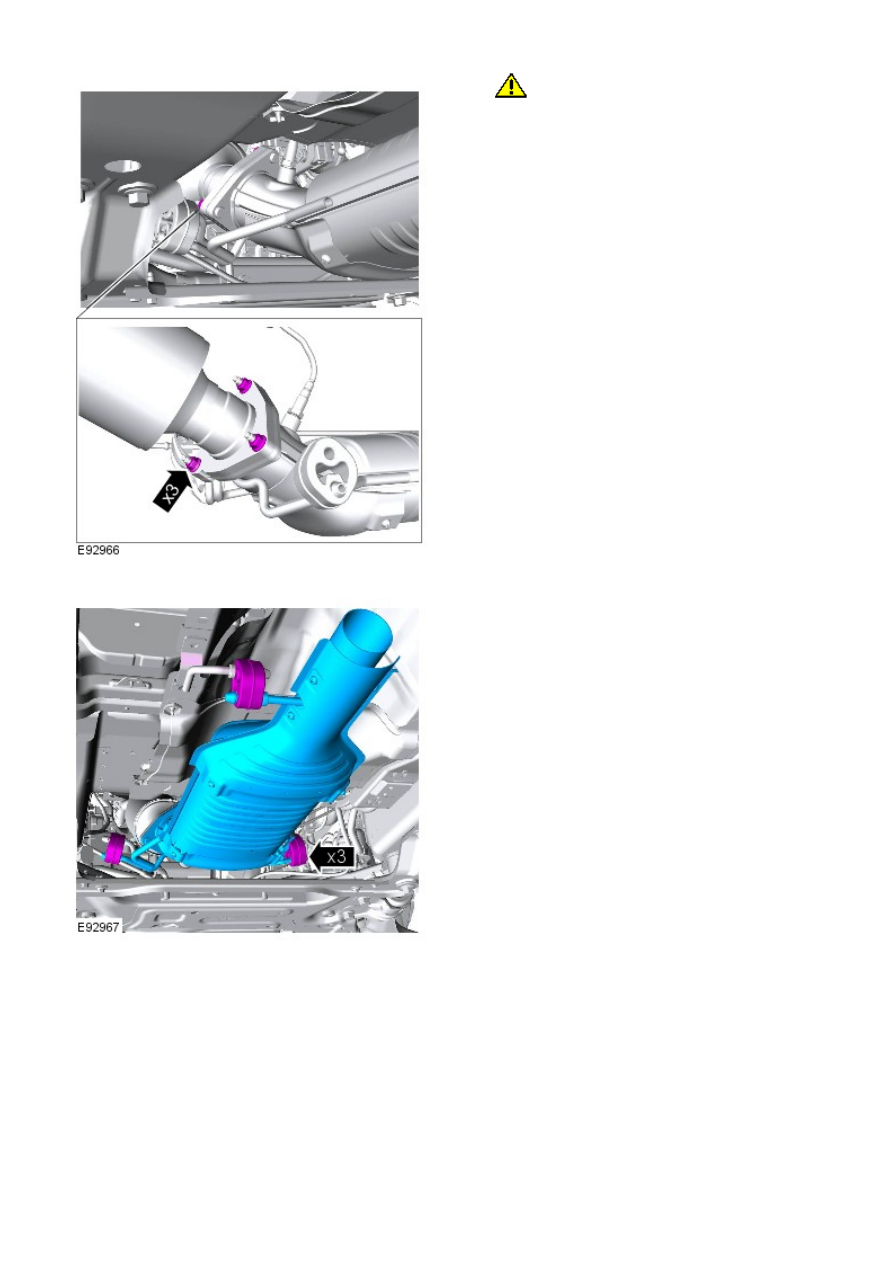

4. CAUTIONS:

 Mark the components to aid installation.

 Always plug any open connections to prevent

contamination.

4.

5.

6.

CAUTION: Discard the nuts.

6.

7.
