Frelander 2. Manual - part 332





Automatic Transmission/Transaxle - TransmissionI6 3.2L Petrol

Removal

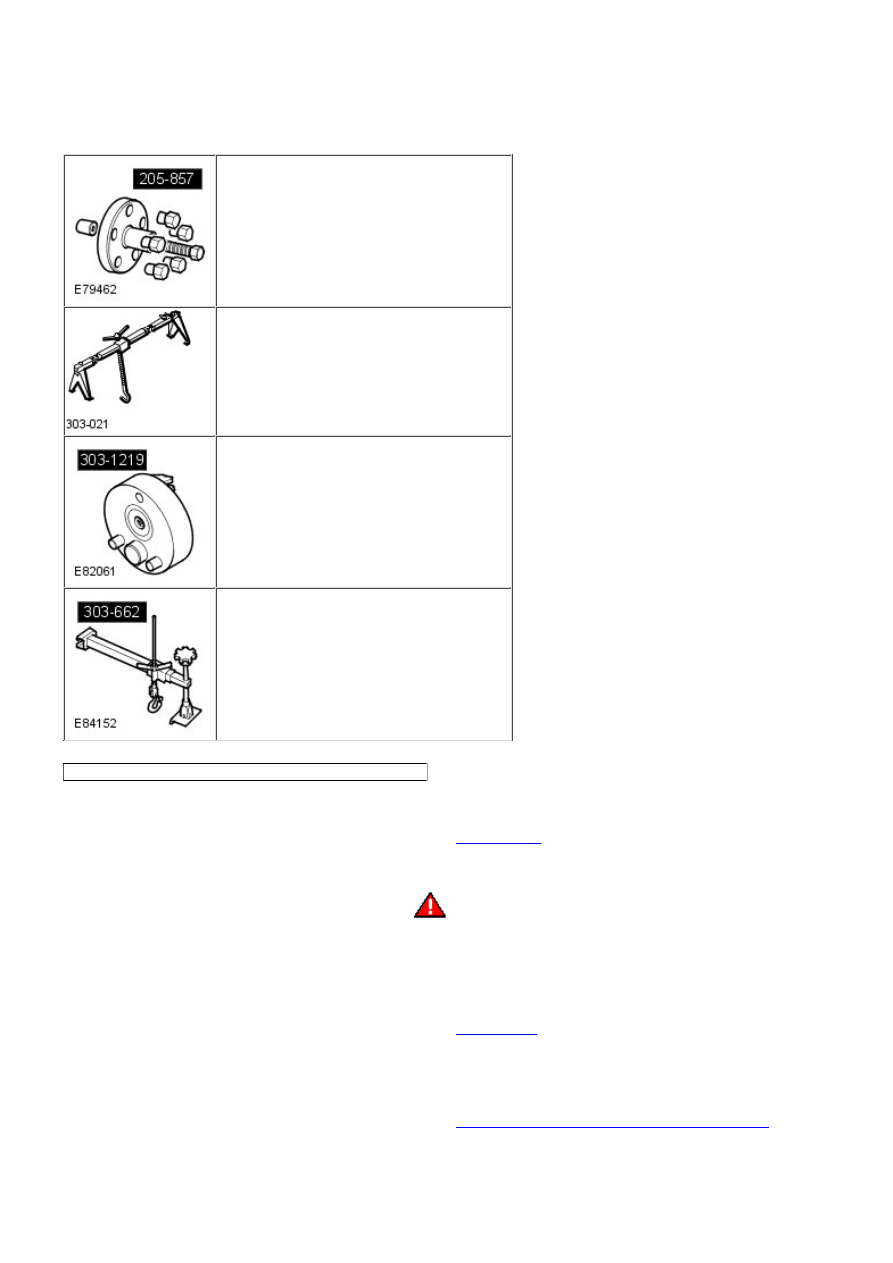

Special Tool(s)

205-857
Remover, Halfshaft

303-021
Engine support bracket

303-1219
Locking Tool, Crankshaft

303-662
Support Beam Arm and Hook Assembly, Engine

General Equipment

Powertrain Jack

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

Remove the starter motor.

Refer to:

Starter Motor

 (303-06A Starting System - I6 3.2L Petrol,

Removal and Installation).

3.

Drain the transmission fluid.

Refer to:

Transmission Fluid Drain and Refill - I6 3.2L Petrol

 (307-01

Automatic Transmission/Transaxle, General Procedures).

4.

Drain the coolant.

5.

Refer to:

Cooling System Draining, Filling and Bleeding

 (303-03A

Engine Cooling - I6 3.2L Petrol, General Procedures).

Remove the accessory drive pulley.

Refer to:

Accessory Drive Pulley

 (303-05A Accessory Drive - I6 3.2L

Petrol, Removal and Installation).

6.

Remove the front subframe assembly.

Refer to:

Front Subframe

 (502-00 Uni-Body, Subframe and Mounting

System, Removal and Installation).

7.

Remove the crankshaft front oil seal.

Refer to:

Engine Front Seal

 (303-01A Engine - I6 3.2L Petrol,

Removal and Installation).

8.

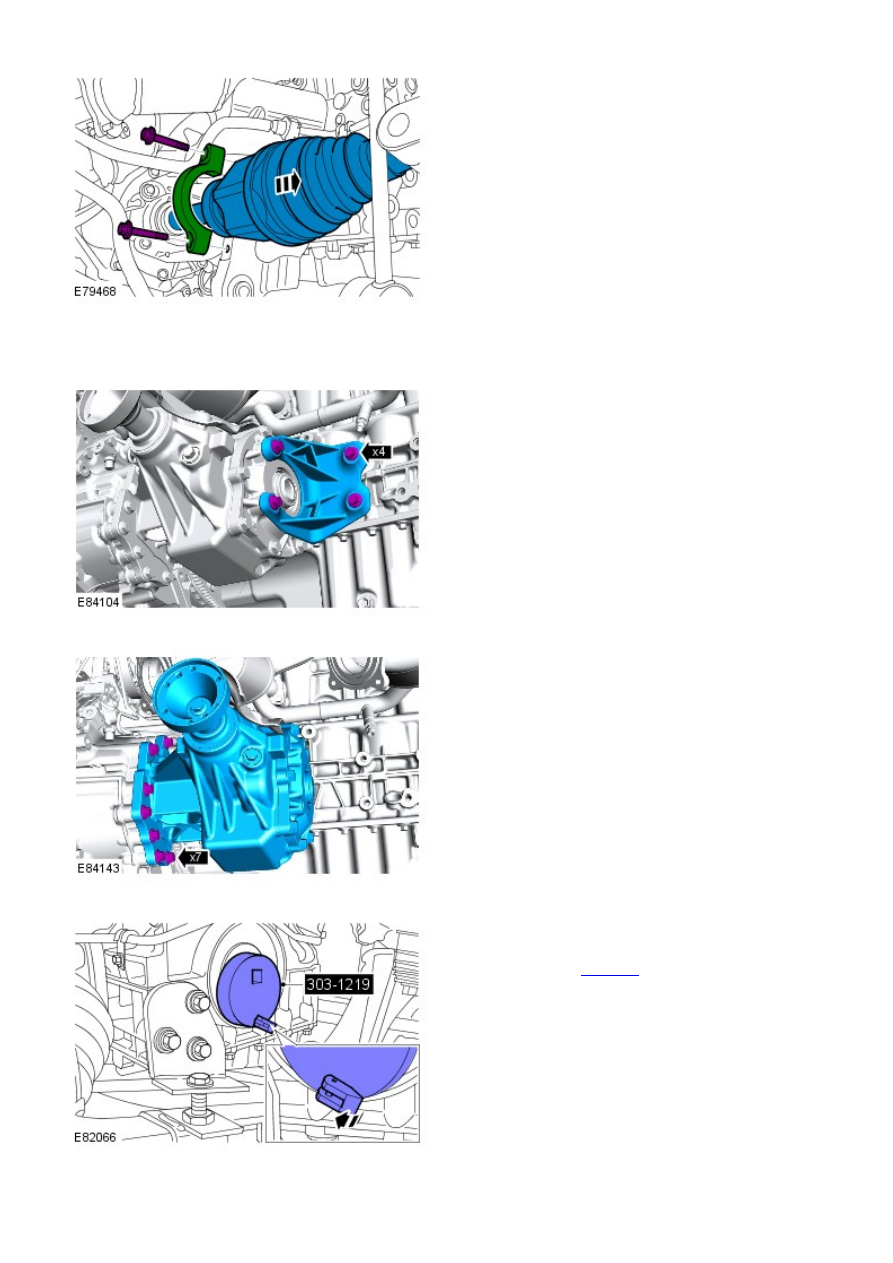

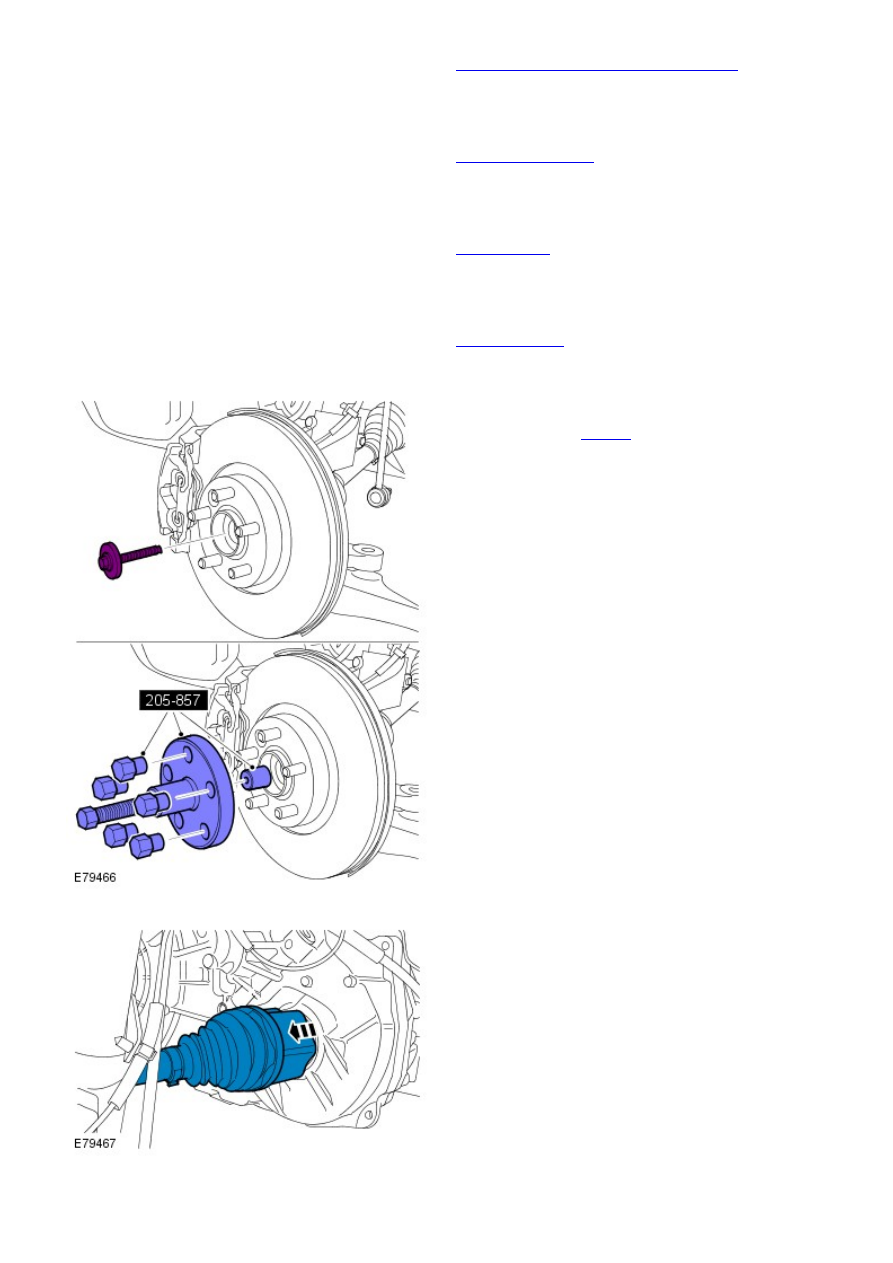

Release the LH and RH halfshafts.

Special Tool(s):

205-857

9.

Remove the LH halfshaft.

10.

Remove the RH halfshaft.

11.

Tie the suspension arms aside for access.

12.

Remove the power transfer unit support bracket.

13.

14. NOTE: This step requires the aid of another
technician.

Remove the power transfer unit assembly.

14.

If the locking pin on the special tool is disengaged, the
crankshaft can be rotated.

Special Tool(s):

303-1219

15.

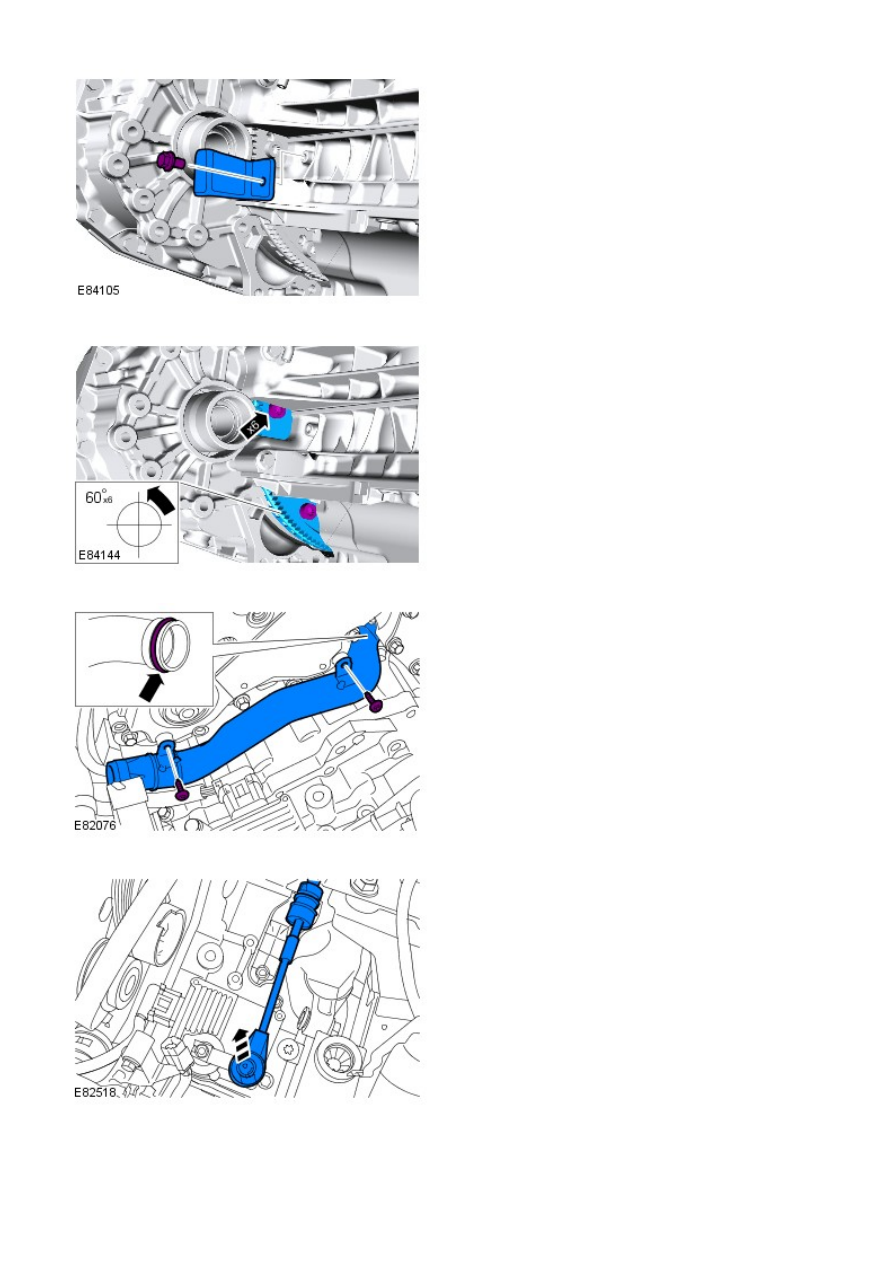

Remove the access cover.

16.

Release the flexplate.

17.

Remove the coolant pump inlet pipe.

18.

Release and disconnect the selector lever cable.

19.
