Frelander 2. Manual - part 264

Accessory Drive - I6 3.2L Petrol - Accessory Drive Component Bracket

Removal and Installation

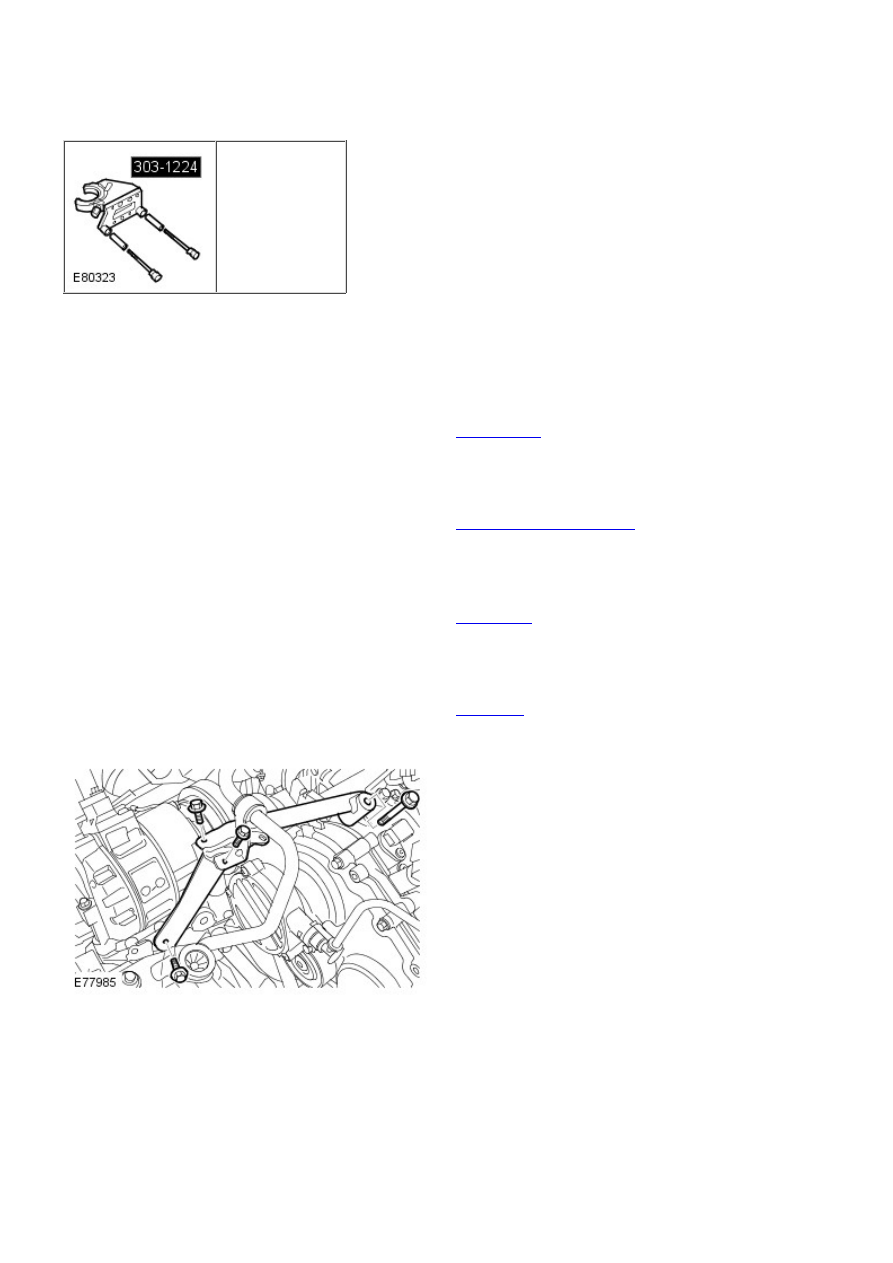

Special Tool(s)

303-1224
Aligner, A/C Bracket

Removal

• NOTE: It is only necessary to check the alignment of the bracket if the bracket has been replaced, or any of the
components it mounts to have been adjusted or replaced.

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Remove the engine cover.

Refer to:

Engine Cover - I6 3.2L Petrol

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

Remove the battery tray.

Refer to:

Battery Tray

 (414-01 Battery, Mounting and Cables,

Removal and Installation).

3.

Remove the air cleaner assembly.

Refer to:

Air Cleaner

 (303-12A Intake Air Distribution and Filtering -

I6 3.2L Petrol, Removal and Installation).

4.

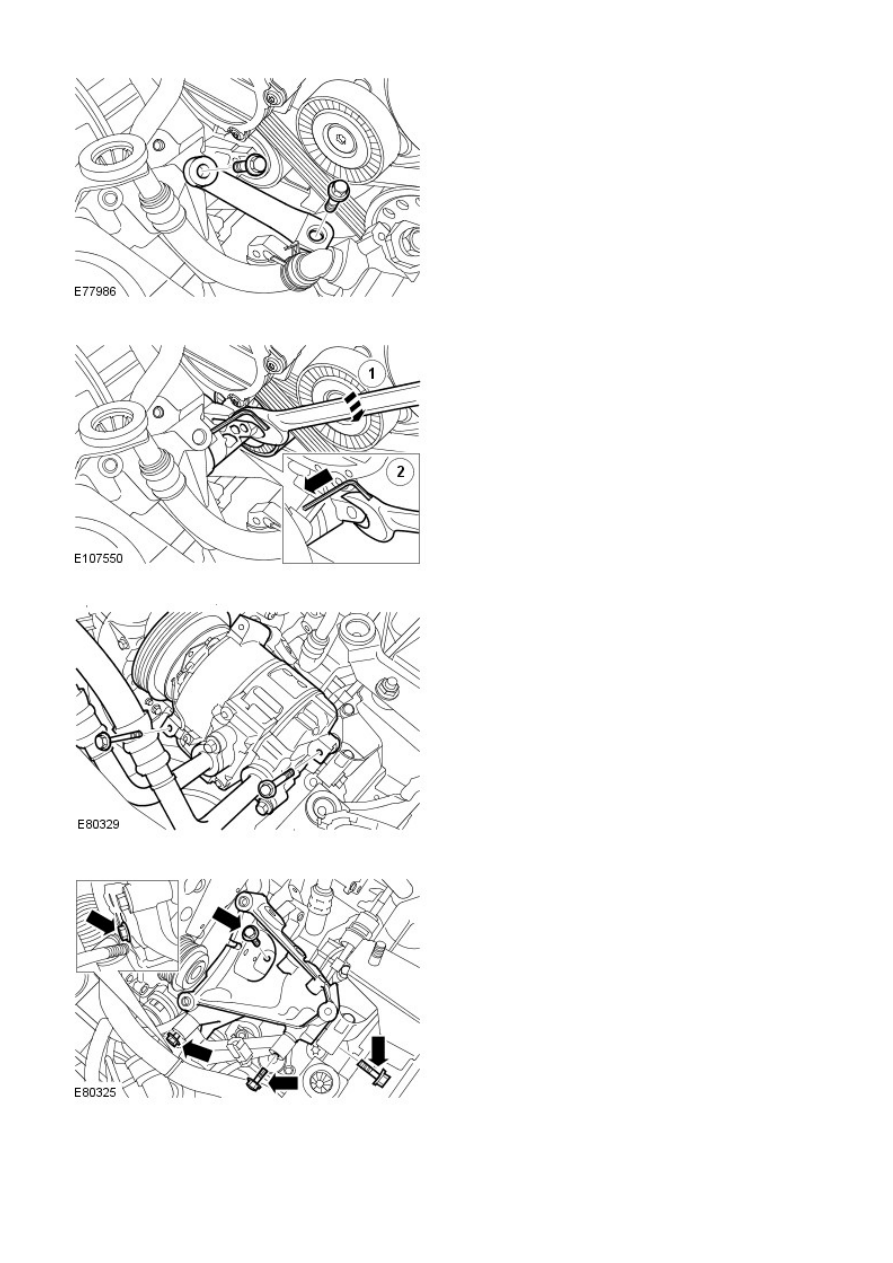

Remove the A/C compressor, upper support bracket.

5.

Remove the A/C compressor, lower support bracket.

6.

Using suitable tools, release the accessory drive belt
tension.

7.

Release the A/C compressor and tie aside.

8.

Remove the accessory drive component bracket.

9.

10. NOTE: Do not disassemble further if the component is removed
for access only.

Remove the dowels.

10.

Installation

Install the dowels.

1.

2. NOTE: It is only necessary to check the alignment of
the bracket if the bracket has been replaced, or any of
the components it mounts to have been adjusted or
replaced.

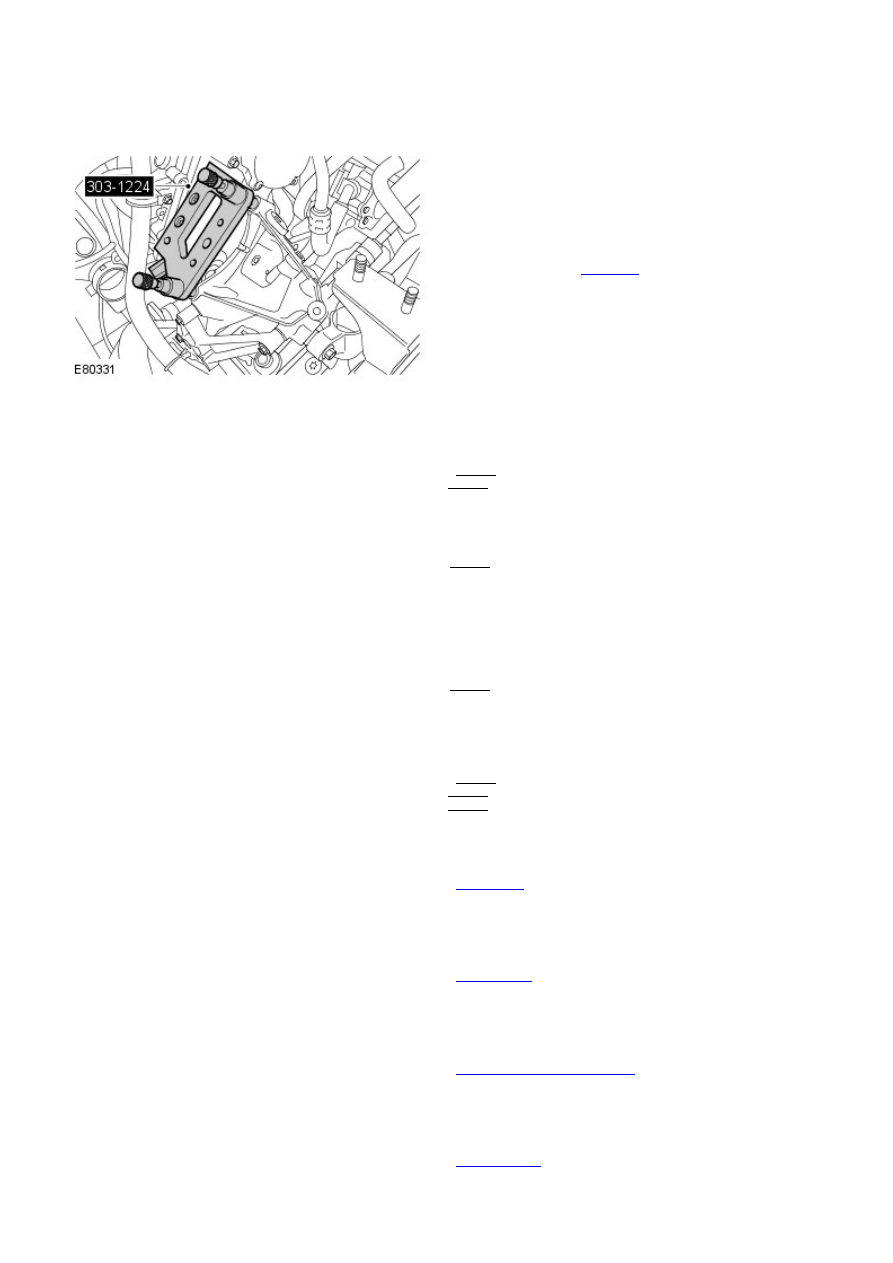

Check the alignment of the bracket using the special
tool.

Special Tool(s):

303-1224

2.

Install the accessory drive component bracket.

Torque:

M10 50 Nm
M8 24 Nm

3.

Install the A/C compressor.

Torque: 25 Nm

4.

Install the accessory drive belt.

5.

Install the A/C compressor, lower support bracket.

Torque: 25 Nm

6.

Install the A/C compressor, upper support bracket.

Torque:

M10 45 Nm
M8 25 Nm
M6 10 Nm

7.

Install the air cleaner assembly.

Refer to:

Air Cleaner

 (303-12A Intake Air Distribution and Filtering -

I6 3.2L Petrol, Removal and Installation).

8.

Install the battery tray.

Refer to:

Battery Tray

 (414-01 Battery, Mounting and Cables,

Removal and Installation).

9.

Install the engine cover.

Refer to:

Engine Cover - I6 3.2L Petrol

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

10.

Connect the battery ground cable and install the cover.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

11.

Accessory Drive - I6 3.2L Petrol - Accessory Drive Shaft Front Seal

Removal and Installation

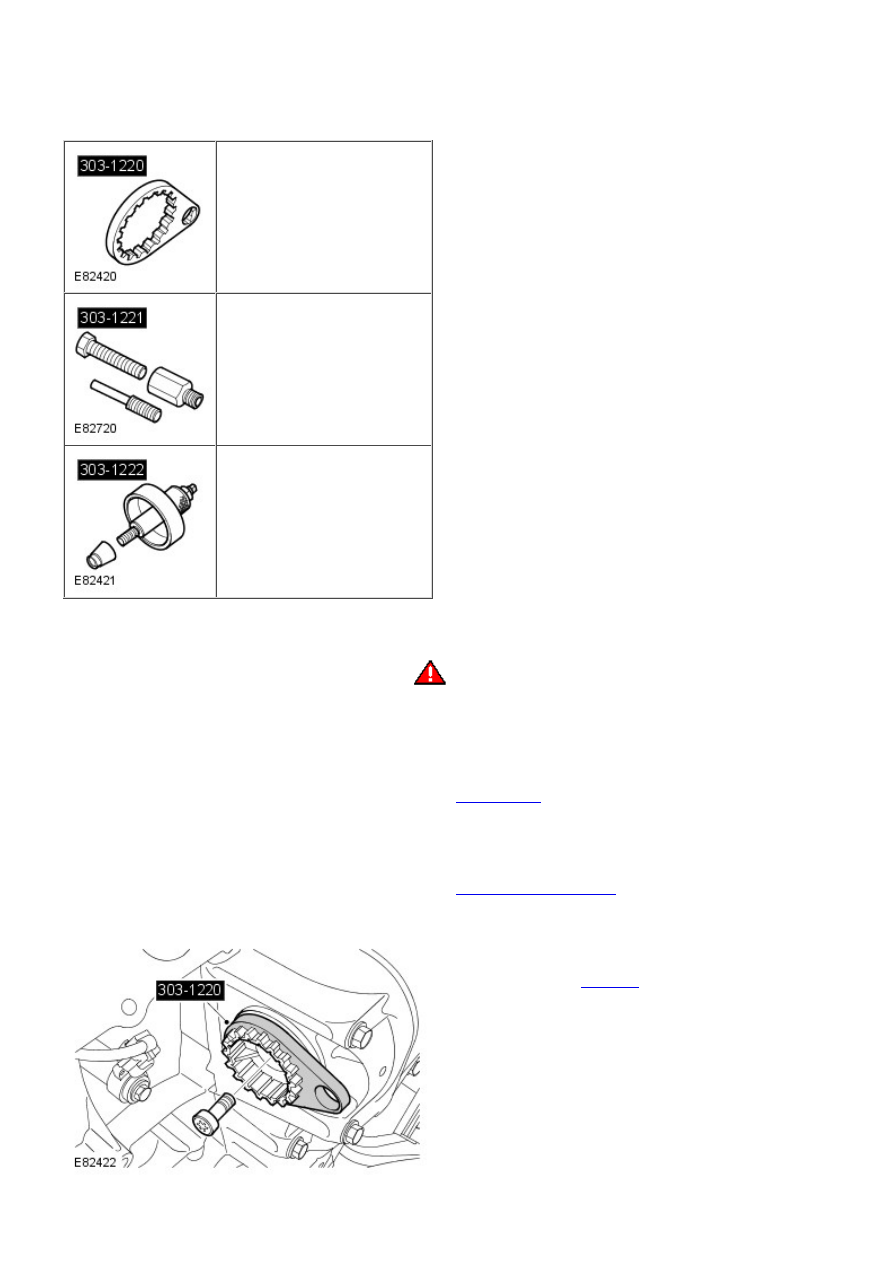

Special Tool(s)

303-1220
Holder, Generator Coupling

303-1221
Puller, Generator Coupling

303-1222
Installer, Generator Coupling Seal

Removal

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

2.

Remove the generator.

Refer to:

Generator - I6 3.2L Petrol

 (414-02 Generator and

Regulator, Removal and Installation).

3.

Remove the generator coupling bolt.

Special Tool(s):

303-1220

4.
