Tie the Air Conditioning (A/C) pipes aside.

4.

5.

CAUTION: Note the routing of the lines and

hoses.

5.

Installation

To install, reverse the removal procedure.

1.

Engine Cooling - TD4 2.2L Diesel - Cooling Fan Module

Removal and Installation

Removal

• NOTE: Petrol illustration shown, diesel similar.

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.



Remove the cooling fan module.
Torque: 6 Nm

2.

Installation

To install, reverse the removal procedure.

1.

Engine Cooling - TD4 2.2L Diesel - Coolant Expansion Tank

Removal and Installation

Removal

WARNING: When releasing the cooling system pressure, cover the coolant expansion tank cap with a thick cloth.

Torque: 10 Nm

1.

Clamp the relevant hose, to minimise coolant loss.

2.

3.

CAUTION: Be prepared to collect escaping

coolant.

3.

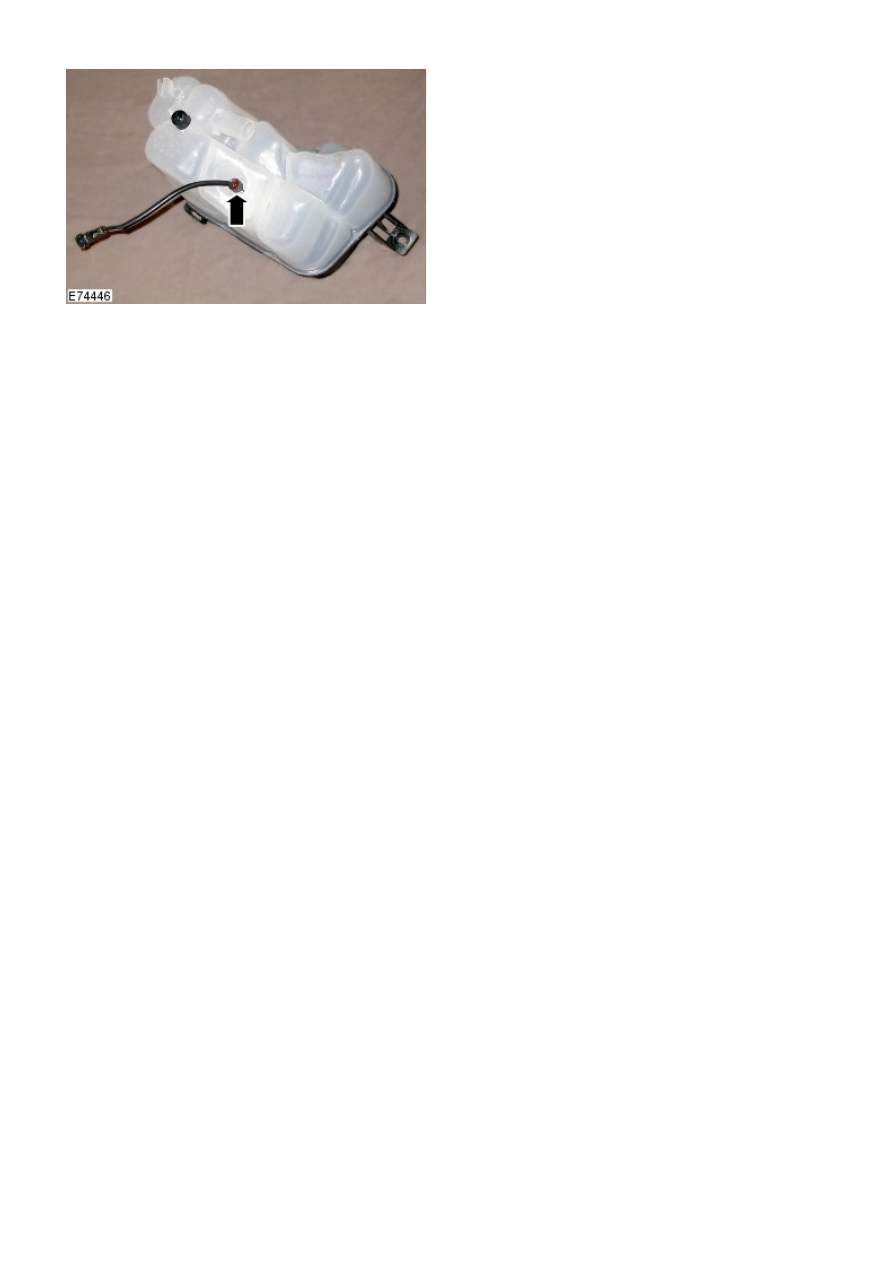

4. NOTE: Do not disassemble further if the component
is removed for access only.

4.

Installation

To install, reverse the removal procedure.

1.

Top-up the coolant.

2.
