Frelander 2. Manual - part 212

Engine - TD4 2.2L Diesel - Camshaft Seal

Removal and Installation

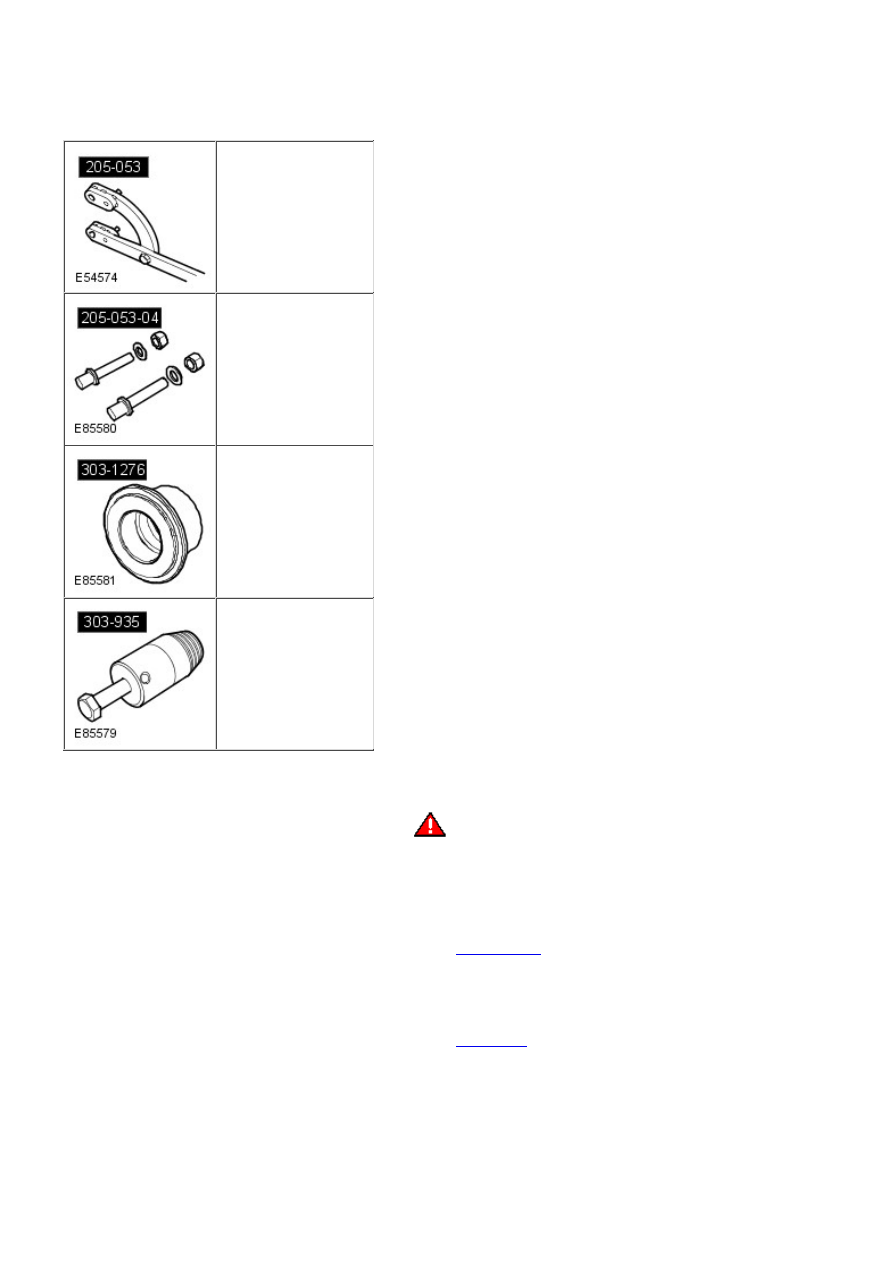

Special Tool(s)

205-053
Retainer, Drive Flange

205-053-04
Adapter, Drive Flange

303-1276
Installer, Camshaft Seal

303-935
Remover, Camshaft Seal

Removal

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

2.

Remove the timing belt.

Refer to:

Timing Belt

 (303-01B Engine - TD4 2.2L Diesel, Removal

and Installation).

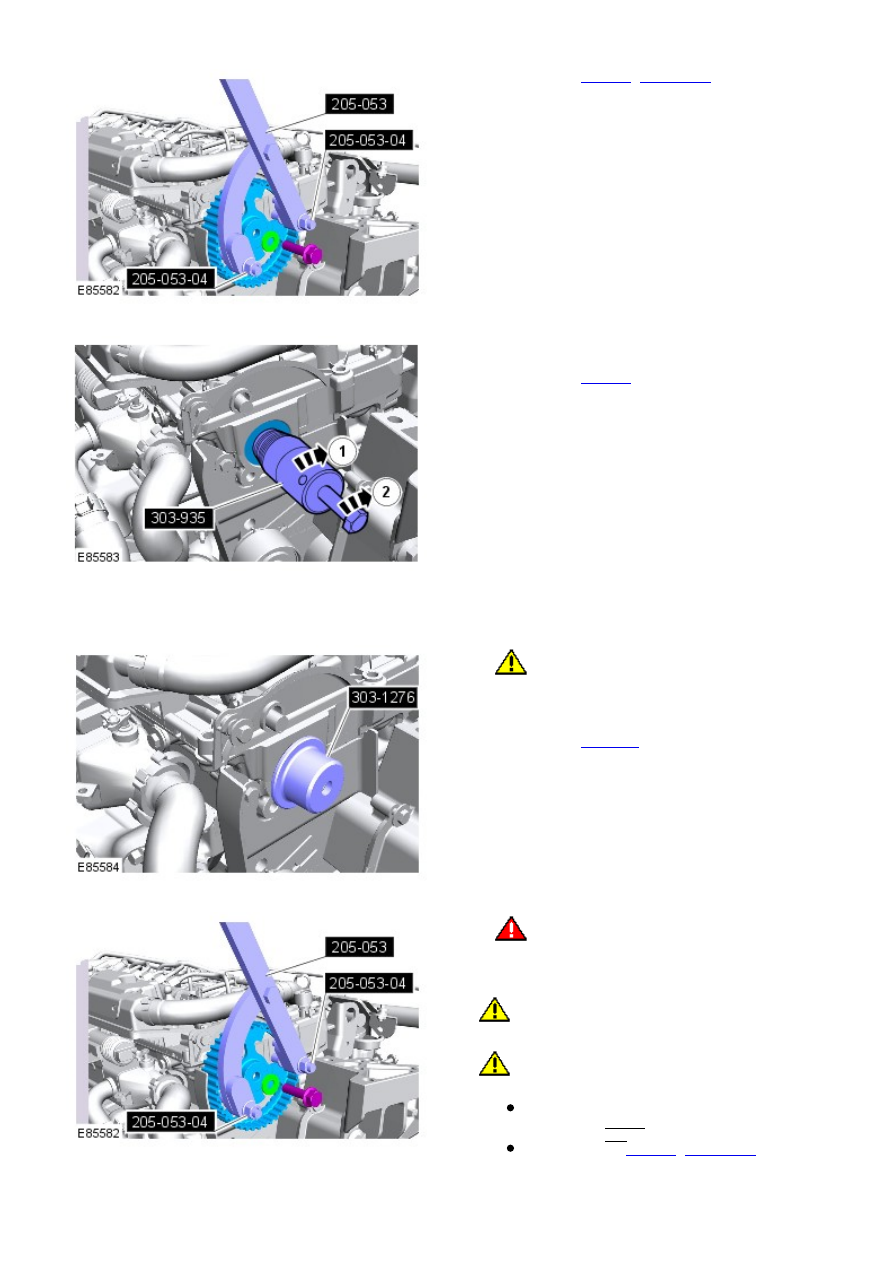

3.

Stage 1:
Stage 2:

Special Tool(s):

205-053

,

205-053-04

4.

Remove the camshaft front seal.

Special Tool(s):

303-935

5.

Installation

1.

CAUTION: Extreme cleanliness must be

exercised when handling these components.

Install the new seal.

Special Tool(s):

303-1276

1.

2.

WARNING: Make sure that a new bolt is

installed.

• CAUTIONS:

 Make sure that the component is clean, free of

foreign material and lubricant.

 Make sure that the component is correctly located

on the locating dowels.

Torque:

20 Nm
60°

Special Tool(s):

205-053

,

205-053-04

2.

Install the new timing belt.

3.

Refer to:

Timing Belt

 (303-01B Engine - TD4 2.2L Diesel, Removal

and Installation).

Connect the battery ground cable and install the cover.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

4.

Engine - TD4 2.2L Diesel - Timing Belt

Removal and Installation

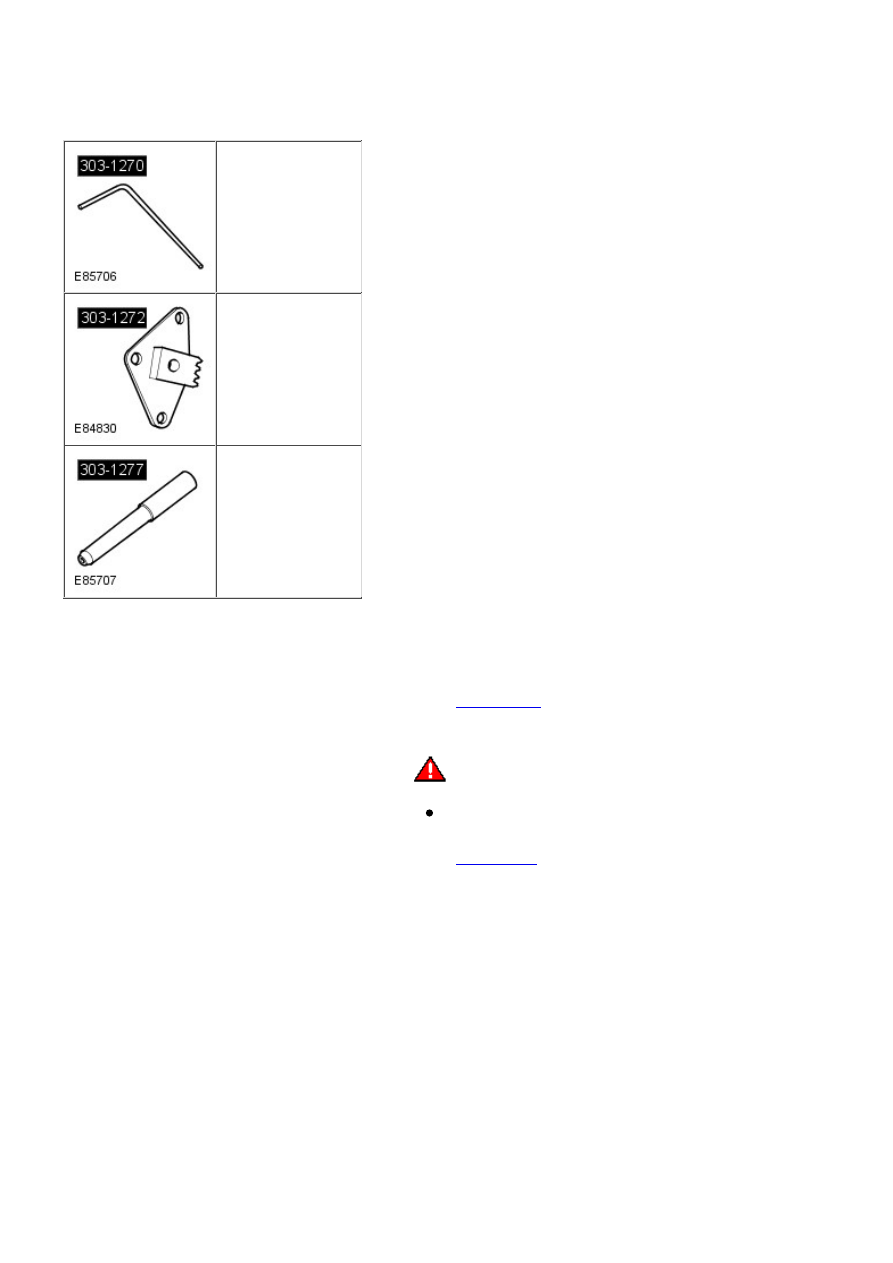

Special Tool(s)

303-1270
Timing Pin, Crankshaft

303-1272
Locking Tool, Flywheel

303-1277
Timing Pin, Camshaft

Removal

• NOTE: The timing and locking tools are installed to allow the timing cover to be removed. All tools must be left installed
to allow the timing cover installation procedure to be followed.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

Refer to:

Timing Cover

 (303-01B Engine - TD4 2.2L Diesel, Removal

and Installation).

3.
