Frelander 2. Manual - part 179

13. NOTE: Do not disassemble further if the component
is removed for access only.

Remove the 2 timing chain slippers.

13.

Remove the timing chain tensioner slipper.

14.

Installation

Install the timing chain slippers.

1.

Install the timing chain tensioner slipper.

2.

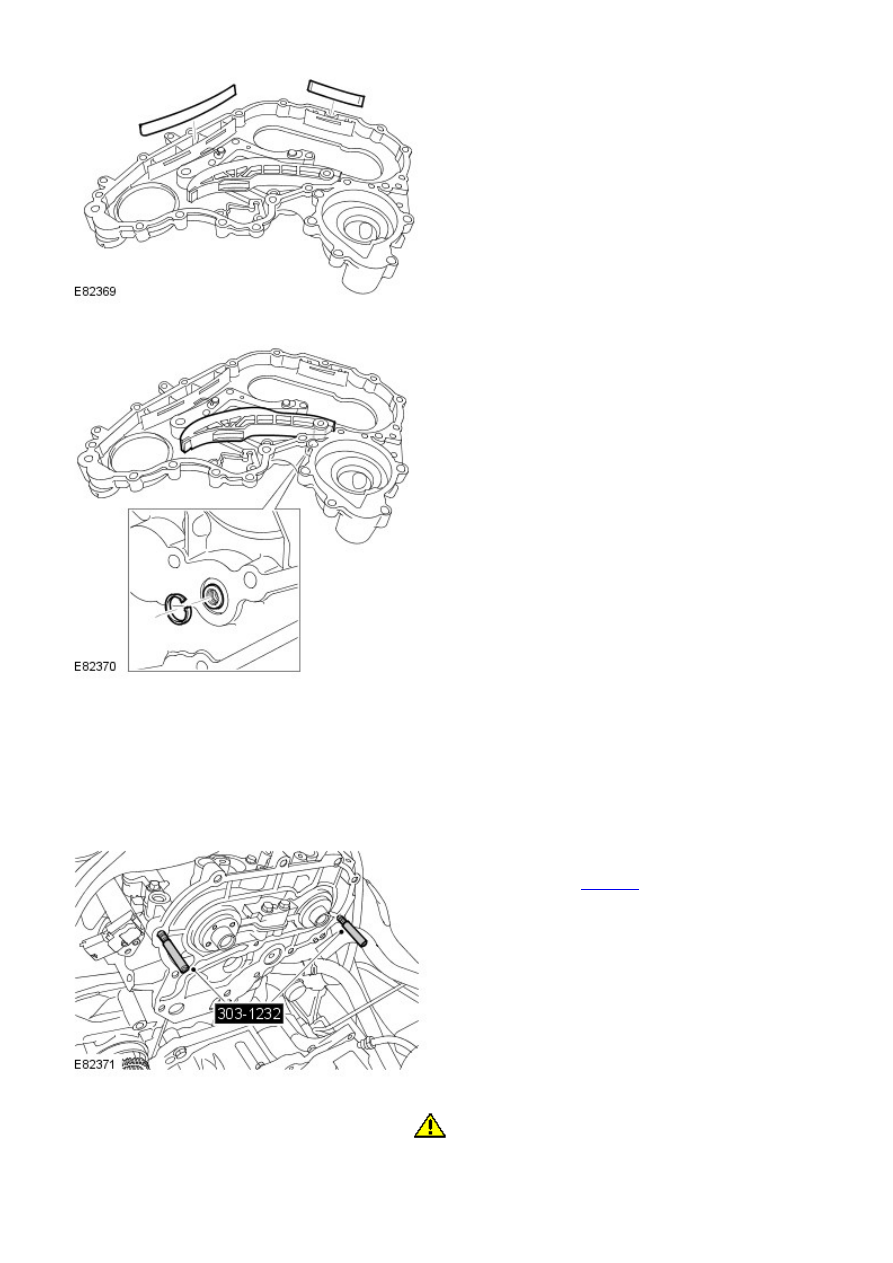

Install 2 guide pins to aid installation.

Special Tool(s):

303-1232

3.

4.

CAUTION: Make sure that the component is clean, free of

foreign material and lubricant.

Install the gasket and new seals.

4.

5. CAUTIONS:

 Make sure that the gaskets are correctly located.

 Make sure that the mating faces are clean and free of

corrosion and foreign material.

 Take extra care not to damage the seal.

 Only tighten the bolts finger-tight at this stage.

Install the timing component housing.

5.

Remove the guide pins.

Special Tool(s):

303-1232

6.



Install the timing component housing.

Torque: 16 Nm

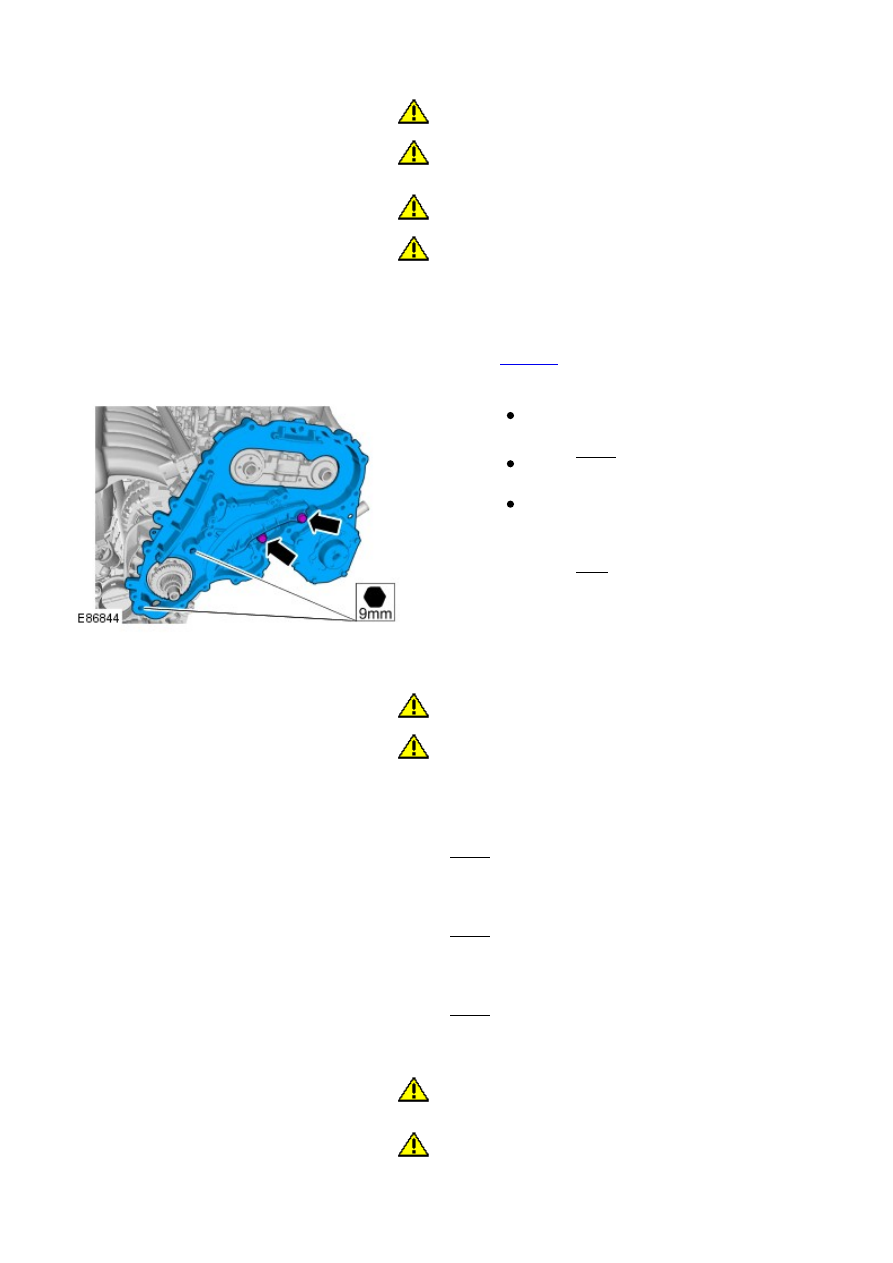

Check the timing component housing alignment.
Correct alignment is when the adjusters are in
contact with the cylinder block gear housing.
Set adjusters if required, there should be no
requirment of adjustment if the housing has not
been replaced.

Torque: 1 Nm

7.

8. CAUTIONS:

 Make sure that the seal is correctly located.

 Make sure that the mating faces are clean and free of

corrosion and foreign material.

• NOTE: Lubricate the O-ring seal with clean coolant.

Connect the coolant rail.

Torque: 17 Nm

8.

Install the coolant rail.

Torque: 17 Nm

9.

Install the power steering line.

Torque: 17 Nm

10.

11. CAUTIONS:

 Make sure that the mating faces are clean and free of

corrosion and foreign material.

 Make sure that the seal is correctly located.

Install the coolant pump.

11.

Torque: 17 Nm

Install the power steering pump.

Torque: 25 Nm

12.

Connect and secure the HO2S electrical connectors.

13.

Install the power steering pump support bracket.

Torque: 25 Nm

14.

Install the timing chain and sprockets.

Refer to:

Timing Chain

 (303-01A Engine - I6 3.2L Petrol, Removal

and Installation).

15.

Connect the battery ground cable and install the cover.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

16.

Engine - I6 3.2L Petrol - Engine Front Seal

Removal and Installation

Removal

1.

WARNING: Do not work on or under a vehicle supported only

by a jack. Always support the vehicle on safety stands.

Raise and support the vehicle.

1.

Remove the front wheel.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

2.

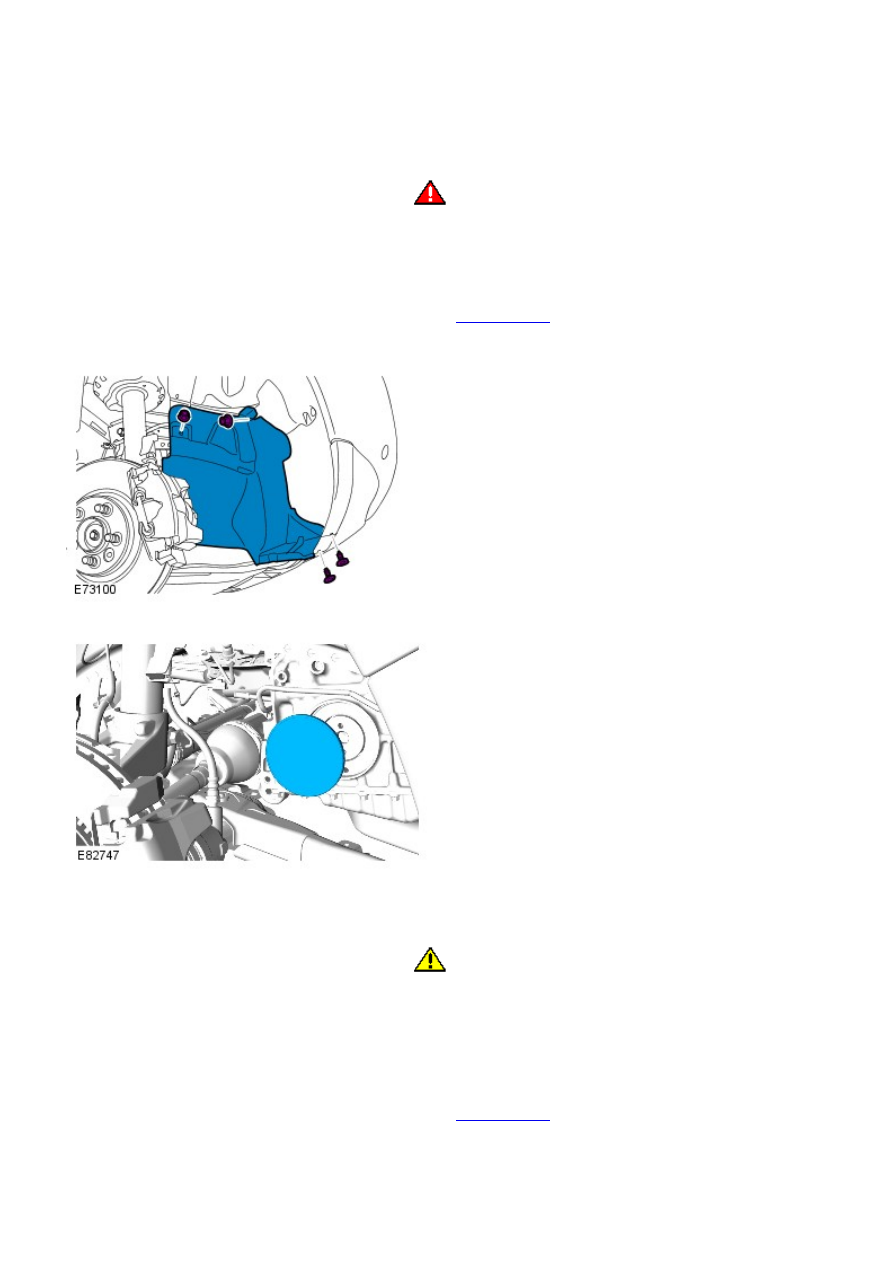

Remove the fender splash shield extension panel.

3.

Remove the crankshaft front oil seal.

4.

Installation

1.

CAUTION: The oil seal must be installed dry.

Install the crankshaft front oil seal.

1.

Install the fender splash shield extension panel.

2.

Install the front wheel.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

3.

Check and top-up the engine oil.

4.
