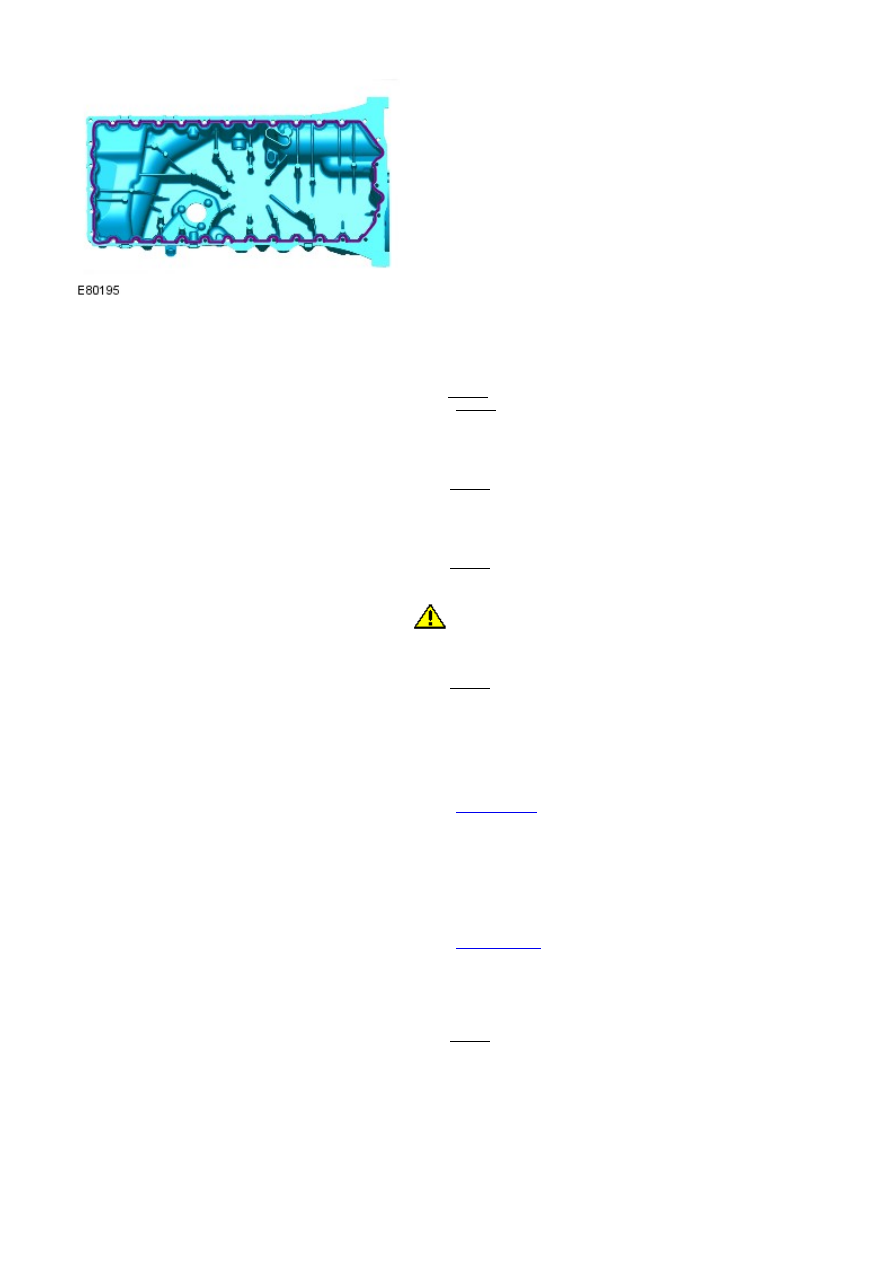

Apply a bead of sealant, 2.5 mm diameter, to the area
indicated.

3.

Install the oil pan.

Torque:

M7 17 Nm
M10 45 Nm

4.

Secure the coolant rail.

Torque: 10 Nm

5.

Install the intake manifold.

Torque: 10 Nm

6.

7.

CAUTION: Make sure that new sealing washers are installed.

Install the lubricant drain plug.

Torque: 38 Nm

7.

Fill the engine with oil.

8.

Install the starter motor.

Refer to:

Starter Motor

 (303-06A Starting System - I6 3.2L Petrol,

Removal and Installation).

9.

Check and top-up the engine oil.

10.

Connect the battery ground cable and install the cover.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

11.

Install the dipstick tube.

Torque: 10 Nm

12.

Engine - I6 3.2L Petrol - Oil Pump

Removal and Installation

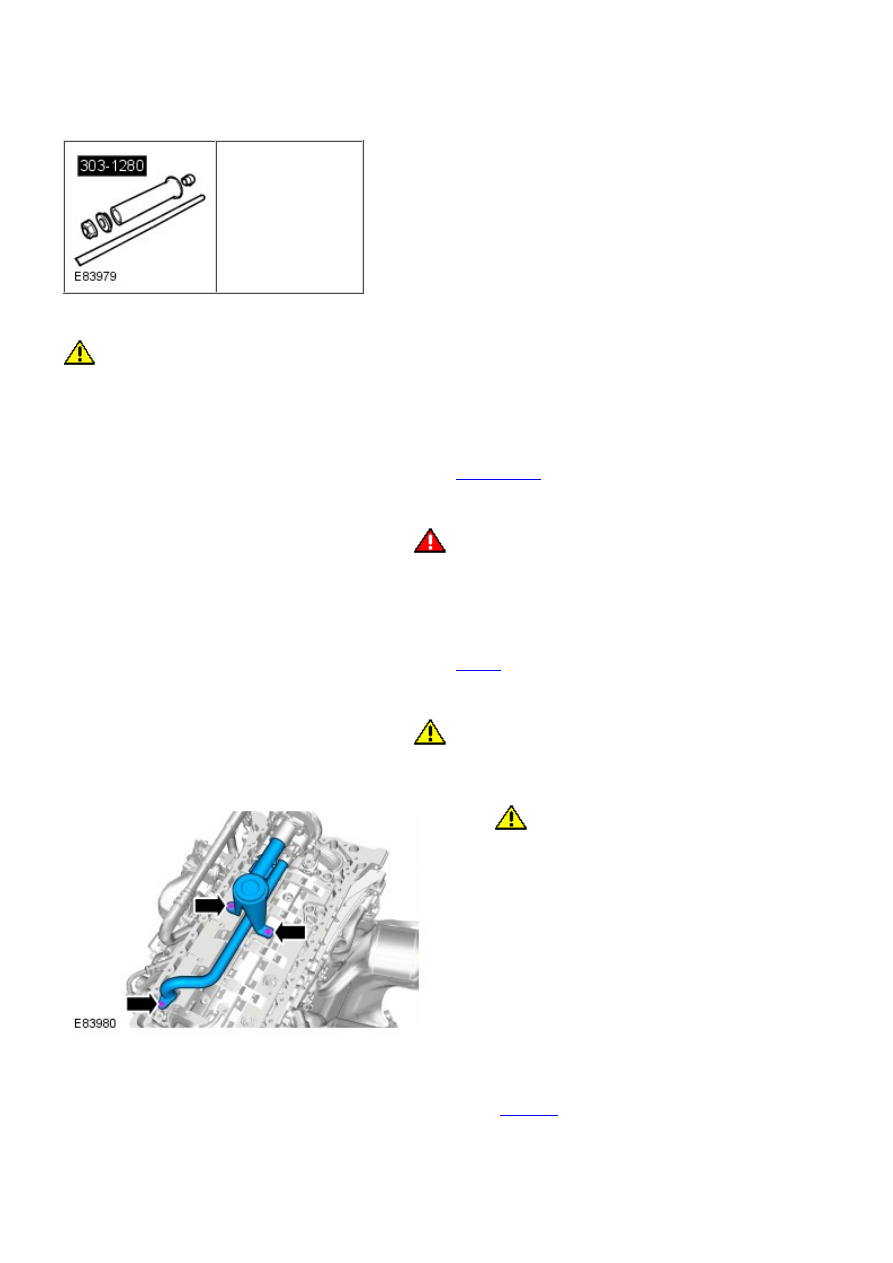

Special Tool(s)

303-1280
Remover, Oil Pump Pin

Removal

CAUTION: Extreme cleanliness must be exercised when handling these components.

• NOTE: Always fit a new oil pump , as the pump gear is sprayed with a 'spacecoat' that allows accurate setting of the
backlash ..

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

Remove the oil pan.

Refer to:

Oil Pan

 (303-01A Engine - I6 3.2L Petrol, Removal and

Installation).

3.

4.

CAUTION: Discard the seal.

Remove the oil strainer pick-up assembly.

4.

5.

CAUTION: Discard the seals.

Remove the oil pressure pipe.

5.

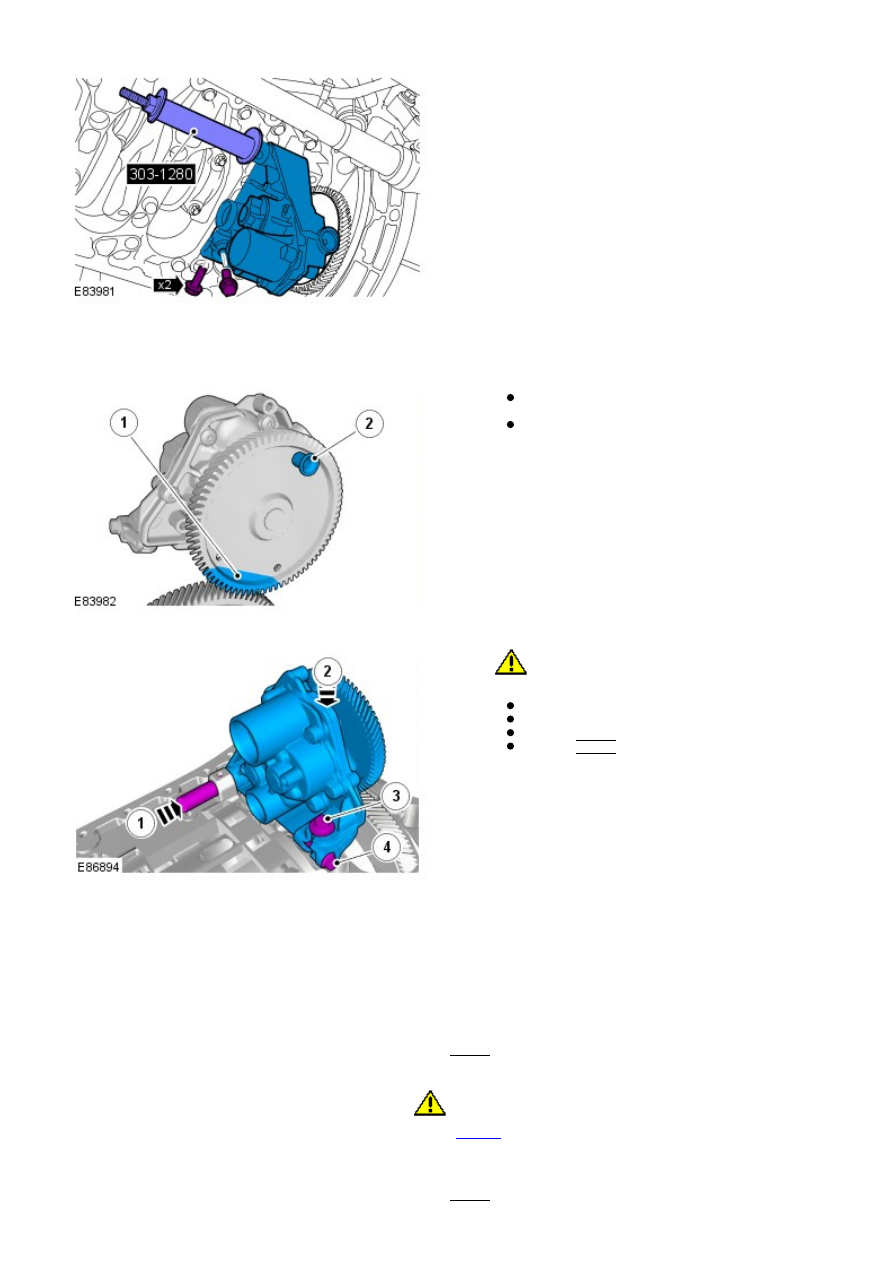

Remove the oil pump pivot pin.

Special Tool(s):

303-1280

6.

Remove the oil pump.

7.

Installation



The oil pump drive has a coating in one place to
set the gear clearance.
Plastic pin is used to positon the gear for
installation. Do Not remove this pin untill the oil
pump is correctly installed.

1.

2.

CAUTION: "Make sure that a new component is

installed. "

Install the pin.
Apply light pressure to the pump body.
Torque: 17 Nm
Torque: 10 Nm

2.

Remove the oil pump locking pin.

3.

4. NOTE: Install new O-ring seals.

• NOTE: Lubricate new seals with clean engine oil.

Install the oil pressure pipe.

Torque: 17 Nm

4.

5.

CAUTION: A new O-ring seal is to be installed.

• NOTE: Lubricate new seals with clean engine oil.

Install the oil strainer pick-up assembly.

Torque: 17 Nm

5.

Install the oil pan.

Refer to:

Oil Pan

 (303-01A Engine - I6 3.2L Petrol, Removal and

Installation).

6.

Connect the battery ground cable and install the cover.

7.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).
