Frelander 2. Manual - part 95

9.

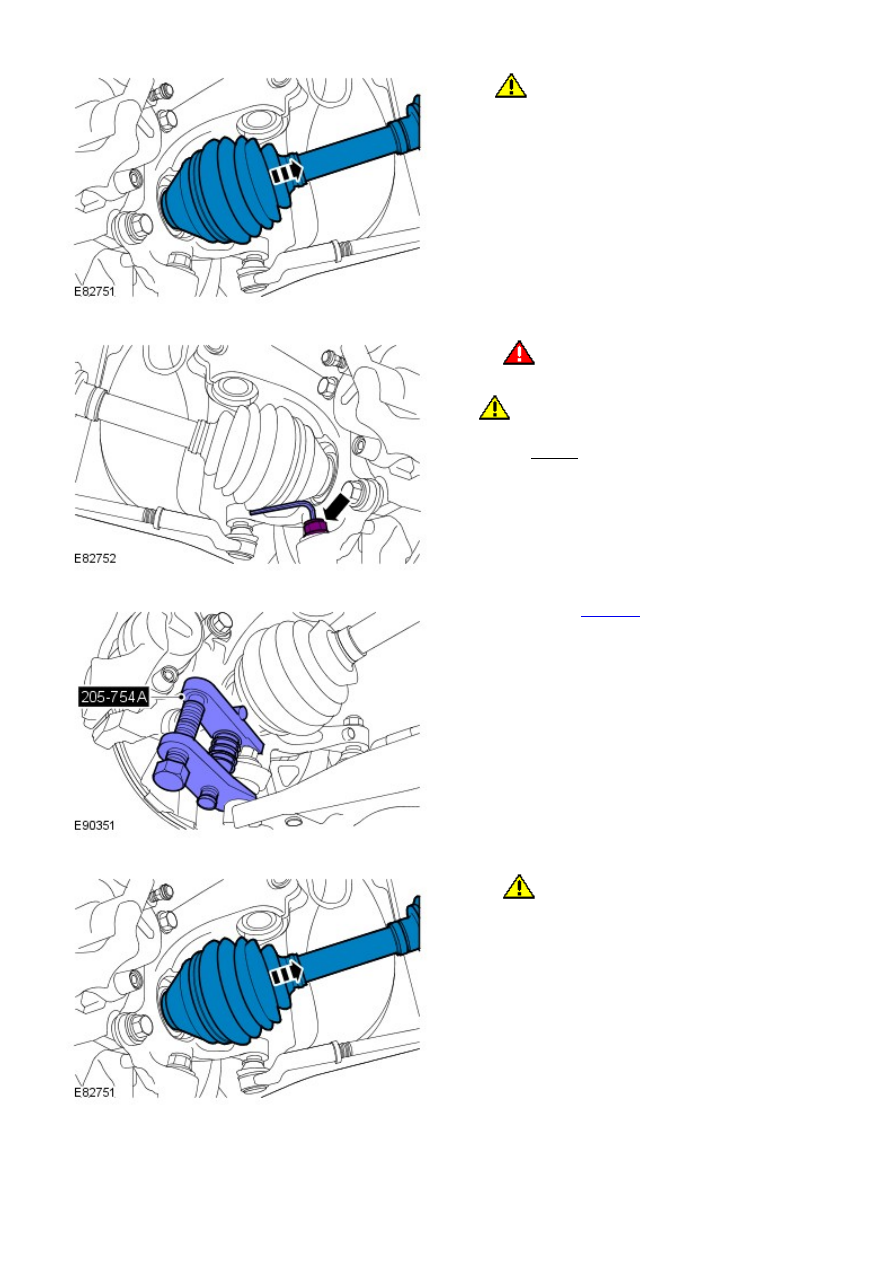

CAUTION: Do not allow halfshafts to hang

unsupported at one end or joint damage will occur.

Partially release the halfshaft from the wheel knuckle.

9.

10.

WARNING: Make sure that a new lower arm

ball joint nut is installed.

CAUTION: Make sure that the ball joint ball does

not rotate.

Torque: 100 Nm

10.

Special Tool(s):

205-754A

11.

12.

CAUTION: Do not use a hammer to detach the

halfshaft from the hub assembly, failure to follow this
instruction may result in damage to the halfshaft.

Remove the halfshaft from the wheel knuckle.

12.

13.

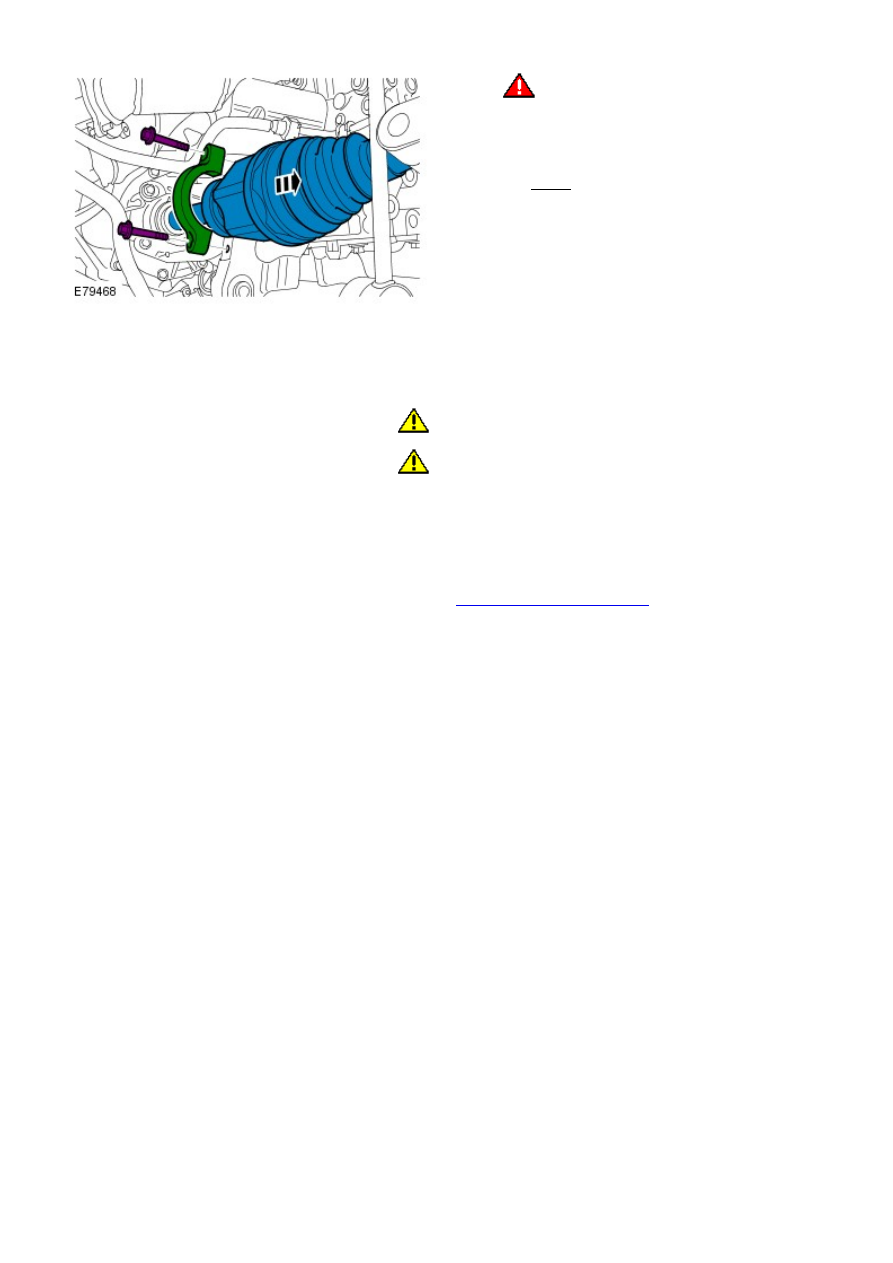

WARNING: Manual transmission: Fluid loss is

unavoidable, use absorbent cloth or a container to
collect the fluid.

• NOTE: Petrol illustration shown, diesel uses studs
and nuts. The torque figure is the same for all models.

Torque: 25 Nm

13.

Installation

1. CAUTIONS:

 Install the halfshaft nut finger tight.

 Do not use air tools to install the nut. Failure to follow this

instruction may result in damage to the component.

To install, reverse the removal procedure.

1.

Manual transmission vehicles only: Check and top-up the
transmission fluid level.

Refer to:

Transmission Fluid Level Check

 (308-03 Manual

Transmission/Transaxle, General Procedures).

2.

Front Drive Halfshafts - Inner Constant Velocity (CV) Joint Boot

Removal and Installation

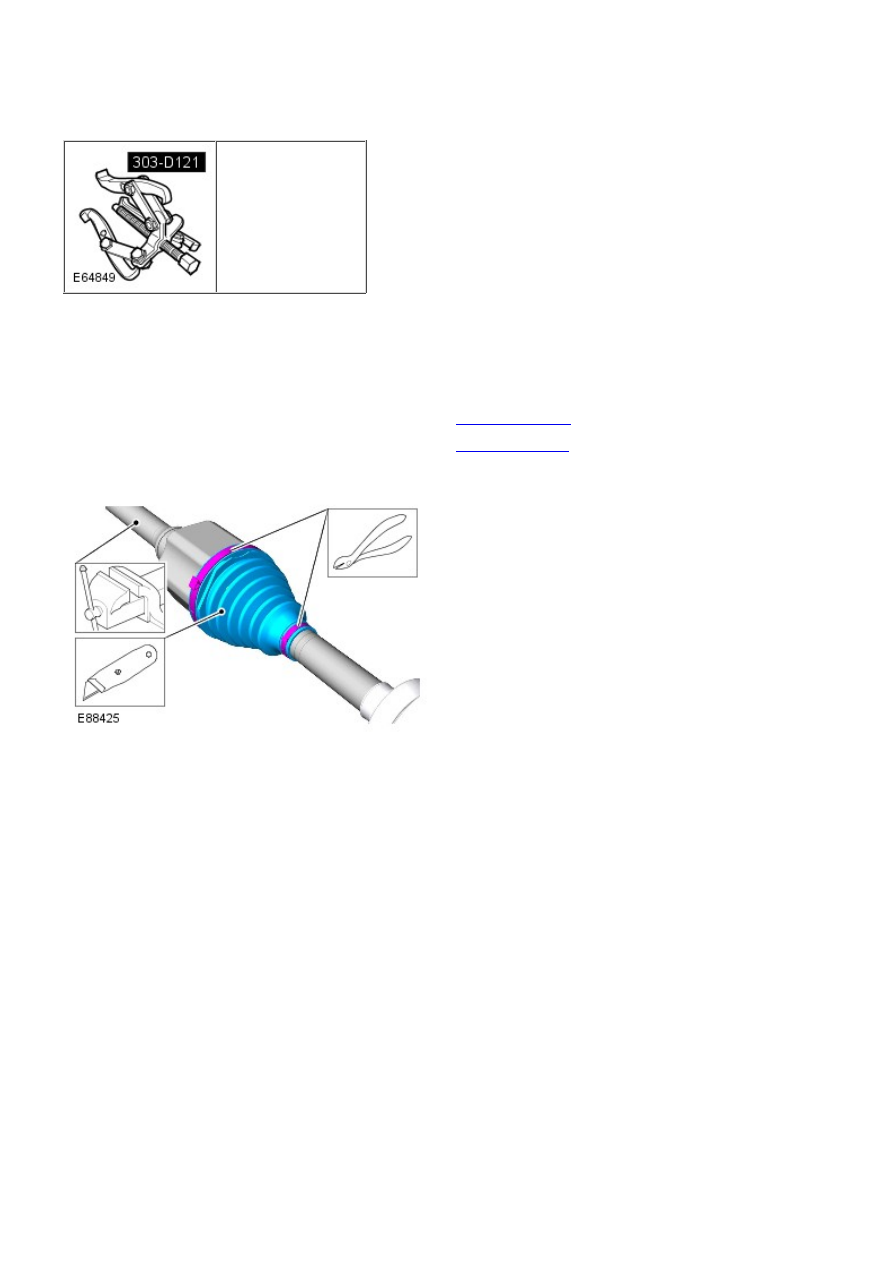

Special Tool(s)

303-D121
Puller, General Purpose

Removal

• NOTE: RH inner constant velocity joint boot shown, LH is similar.

Remove the halfshaft.

Refer to:

Front Halfshaft RH

 (205-04 Front Drive Halfshafts, Removal

and Installation).
Refer to:

Front Halfshaft LH

 (205-04 Front Drive Halfshafts, Removal

and Installation).

1.

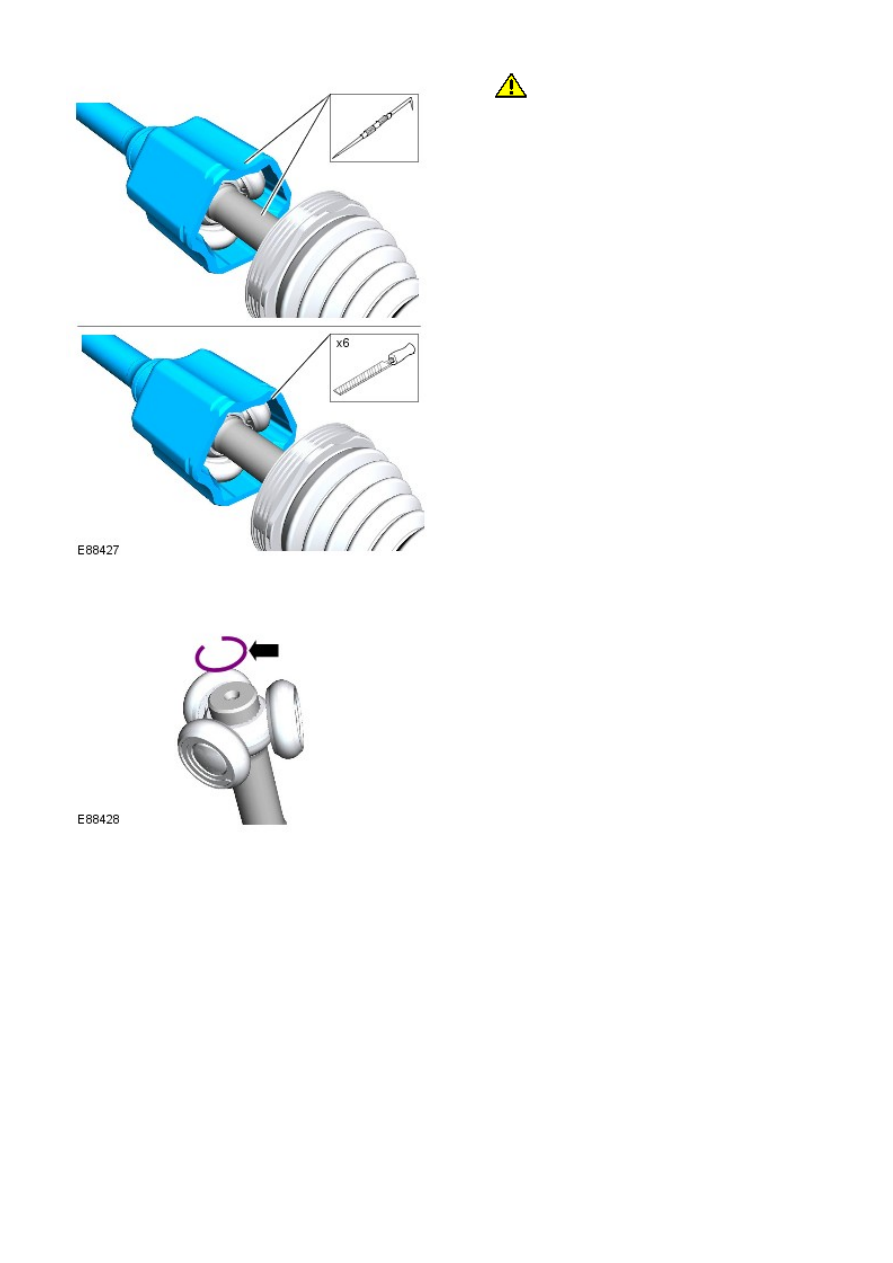

2. NOTE: Discard the retaining clips.

2.

3.

CAUTION: Make sure that filings and swarf do

not enter the component.

3.

4. NOTE: Discard the retaining clip.

4.
