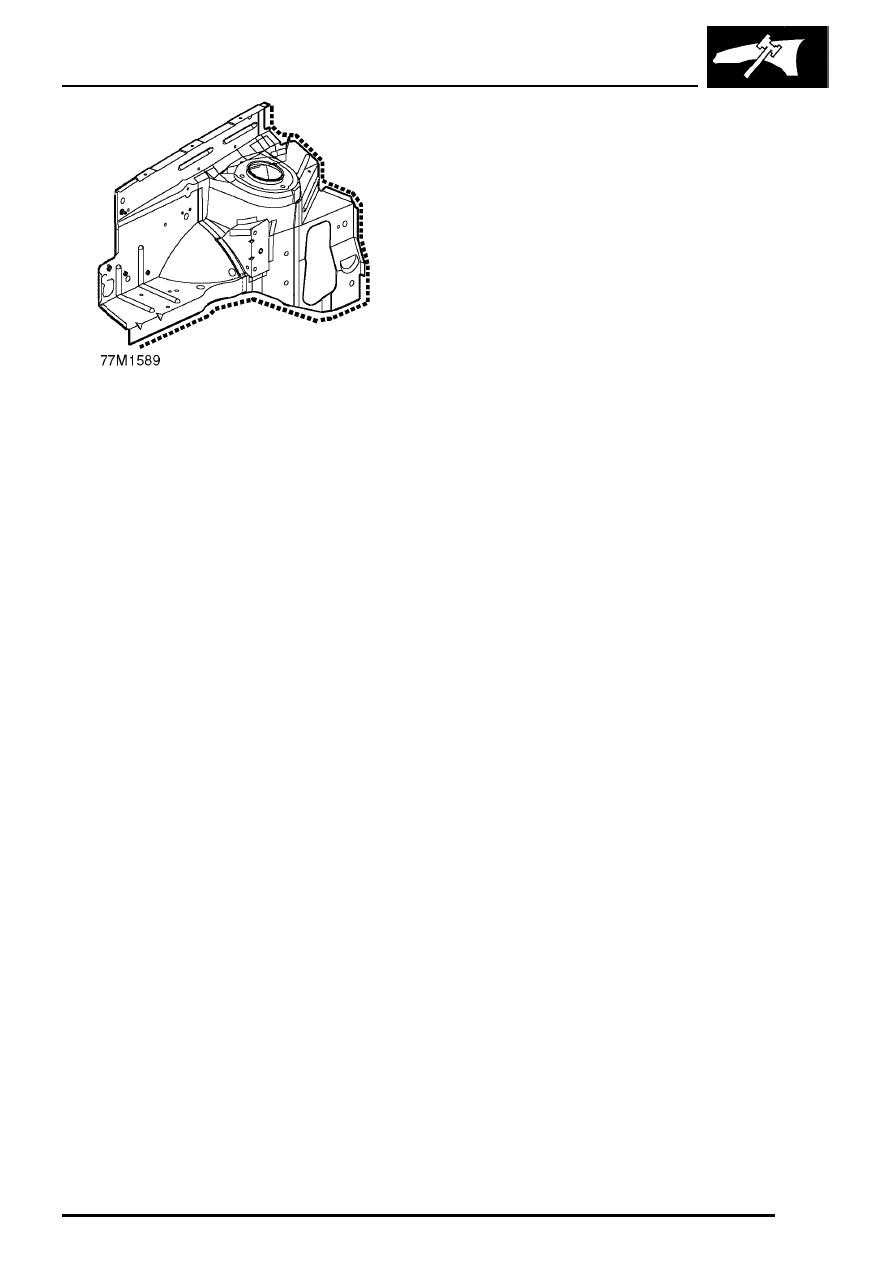

PANEL REPAIRS

REPAIRS

11

Refit

1. Fit insulation pads to front and rear sides of

engine bulkhead.

2. Position front carpet and fit treadplate to front

door aperture.

3. Secure vehicle harness to valance.

For driver’s side

4. Fit clutch pedal box.

See CLUTCH, Repairs.

5. Fit brake pedal box and brake servo.

See

BRAKES, Repairs.

6. Fit passenger compartment fuse box.

For LH side

7. Fit LH front brake pipe. Bleed brake system.

See BRAKES, Adjustments.

8. On models with ’L’ series engine, fit fuel filter.

See FUEL DELIVERY SYSTEM - ’L’ SERIES,
Repairs.

9. Fit LH engine mounting to body.

10. Fit engine compartment fuse box and related

wiring.

11. Fit battery carrier. Do not connect battery earth

lead.

See ELECTRICAL, Repairs.

12. Fit relay module.

See ELECTRICAL, Repairs.

13. Fit ECM.
14. Fit air intake hose.
15. Fit air cleaner.
16. Fit tool kit.
17. Fit front bumper LH support bracket.

For RH side

18. Fit pressure conscious reducing valve and

related brake pipes.

See BRAKES, Repairs.

19. Fit RH front brake pipe. Bleed brake system.

See BRAKES, Adjustments.

20. Fit PAS fluid reservoir.

See STEERING,

Repairs.

21. Fit RH engine mounting to body.
22. Fit coolant expansion tank.

See COOLING

SYSTEM, Repairs.

23. Fit windscreen washer reservoir.

See WIPERS

& WASHERS, Repairs.

24. Fit front bumper RH support bracket.

For both sides

25. Fit fascia.

See BODY, Interior trim

components.

26. Fit PAS rack.

See STEERING, Repairs.

27. Fit front damper.

See FRONT SUSPENSION,

Repairs.

28. Fit engine and gearbox.

See ENGINE,

Repairs.

29. Fit front suspension rear beam.
30. Fit front wing.

See BODY, Exterior fittings.

31. Fit front wheel arch liner.

See BODY, Exterior

fittings.

32. Fit engine bay shield.
33. Fit headlamp.

See ELECTRICAL, Repairs.

Secure headlamp wiring.

34. Fit PAS fluid cooler.

See STEERING,

Repairs.

35. Fit radiator.

See COOLING SYSTEM,

Repairs.

36. Fit front bumper armature.
37. Fit front bumper valance.

See BODY, Exterior

fittings.

38. Fit underbelly panel.

See BODY, Exterior

fittings.

39. Fit road wheel(s) and tighten nuts to correct

torque.

See INFORMATION, Torque wrench

settings.

40. Connect all ECUs.
41. Connect battery earth lead.

PANEL REPAIRS

12

REPAIRS

VALANCE UPPER FRONT

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.

See ELECTRICAL,

Repairs.

3. Disconnect all ECUs.
4. Remove road wheel(s).
5. Remove front wheel arch liner.

See BODY,

Exterior fittings.

6. Remove front wing.

See BODY, Exterior

fittings.

7. Remove front bumper valance.

See BODY,

Exterior fittings.

8. Remove headlamp.

See ELECTRICAL,

Repairs.

9. Release wiring from valance and position

aside.

For LH side

10. Remove ECM.
11. Remove battery.

See ELECTRICAL, Repairs.

For RH side

12. Remove PAS fluid reservoir.

See STEERING,

Repairs.

13. Remove brake pipes from valance.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

For LH side

1. Fit battery. Do not connect earth lead.

See

ELECTRICAL, Repairs.

2. Fit ECM.

For RH side

3. Fit PAS fluid reservoir.

See STEERING,

Repairs.

4. Fit brake pipes to valance. Bleed brakes.

See

BRAKES, Adjustments.

For both sides

5. Secure wiring to valance.
6. Fit headlamp.

See ELECTRICAL, Repairs.

7. Fit front bumper valance.

See BODY, Exterior

fittings.

8. Fit front wing.

See BODY, Exterior fittings.

9. Fit front wheel arch liner.

See BODY, Exterior

fittings.

10. Fit road wheel(s) and tighten nuts to correct

torque.

See INFORMATION, Torque wrench

settings.

11. Connect all ECUs.
12. Connect alternator.

See ELECTRICAL,

Repairs.

13. Connect battery earth lead.

PANEL REPAIRS

REPAIRS

13

VALANCE FRONT

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.

See ELECTRICAL,

Repairs.

3. Disconnect all ECUs.
4. Remove road wheel(s).
5. Remove front wheel arch liner.

See BODY,

Exterior fittings.

6. Remove engine bay shield.
7. Remove front wing.

See BODY, Exterior

fittings.

8. Remove front bumper valance.

See BODY,

Exterior fittings.

9. Remove front bumper support bracket.

10. Remove radiator.

See COOLING SYSTEM,

Repairs.

11. Remove headlamp.

See ELECTRICAL,

Repairs.

12. Release wiring to headlamp and position aside.

For LH side

13. Remove tool kit.
14. Remove air cleaner.
15. Remove air intake hose.
16. Remove ECM.
17. Remove battery carrier.

See ELECTRICAL,

Repairs.

18. Remove engine compartment fuse box and

related wiring.

19. Remove LH front brake pipe.

For RH side

20. Remove PAS fluid reservoir.

See STEERING,

Repairs.

21. Remove RH front brake pipe.
22. Remove pressure conscious reducing valve

and related brake pipes.

See BRAKES,

Repairs.

23. Remove windscreen washer reservoir.

See

WIPERS & WASHERS, Repairs.

24. Remove PAS fluid cooler.

See STEERING,

Repairs.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

For LH side

1. Fit LH front brake pipe. Bleed brake system.

See BRAKES, Adjustments.

2. Fit engine compartment fuse box and related

wiring.

3. Fit battery carrier. Do not connect battery earth

lead.

See ELECTRICAL, Repairs.

4. Fit ECM.
5. Fit air intake hose.
6. Fit air cleaner.
7. Fit tool kit.

For RH side

8. Fit PAS fluid cooler.

See STEERING,

Repairs.

9. Fit windscreen washer reservoir.

See WIPERS

& WASHERS, Repairs.

10. Fit pressure conscious reducing valve and

related brake pipes.

See BRAKES, Repairs.

11. Fit RH front brake pipe. Bleed brake system.

See BRAKES, Adjustments.

12. Fit PAS fluid reservoir.

See STEERING,

Repairs.

PANEL REPAIRS

14

REPAIRS

For both sides

13. Fit headlamp.

See ELECTRICAL, Repairs.

Secure headlamp wiring.

14. Fit PAS fluid cooler.

See STEERING,

Repairs.

15. Fit radiator.

See COOLING SYSTEM,

Repairs.

16. Fit front bumper support bracket.
17. Fit front bumper valance.

See BODY, Exterior

fittings.

18. Fit front wing.

See BODY, Exterior fittings.

19. Fit front wheel arch liner.

See BODY, Exterior

fittings.

20. Fit road wheel(s) and tighten nuts to correct

torque.

See INFORMATION, Torque wrench

settings.

21. Connect all ECUs.
22. Connect alternator.

See ELECTRICAL,

Repairs.

23. Connect battery earth lead.

VALANCE OUTER REINFORCEMENT

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.

See ELECTRICAL,

Repairs.

3. Disconnect all ECUs.
4. Remove road wheel(s).
5. Remove front wheel arch liner.

See BODY,

Exterior fittings.

6. Remove front wing.

See BODY, Exterior

fittings.

7. Remove front bumper valance.

See BODY,

Exterior fittings.

8. Remove headlamp.

See ELECTRICAL,

Repairs.

9. Release wiring from valance and position

aside.

For LH side

10. Remove battery.

See ELECTRICAL, Repairs.

11. Remove tool kit.
12. Remove ECM.
13. Remove relay module.

See ELECTRICAL,

Repairs.

14. Remove battery carrier.

See ELECTRICAL,

Repairs.

15. Remove engine compartment fuse box and

related wiring.

For RH side

16. Remove PAS fluid reservoir.

See STEERING,

Repairs.

17. Remove brake pipes from valance.
