Freelander Body Repair Manual - part 59

PANEL REPAIRS

SEALING AND CORROSION PROTECTION

21

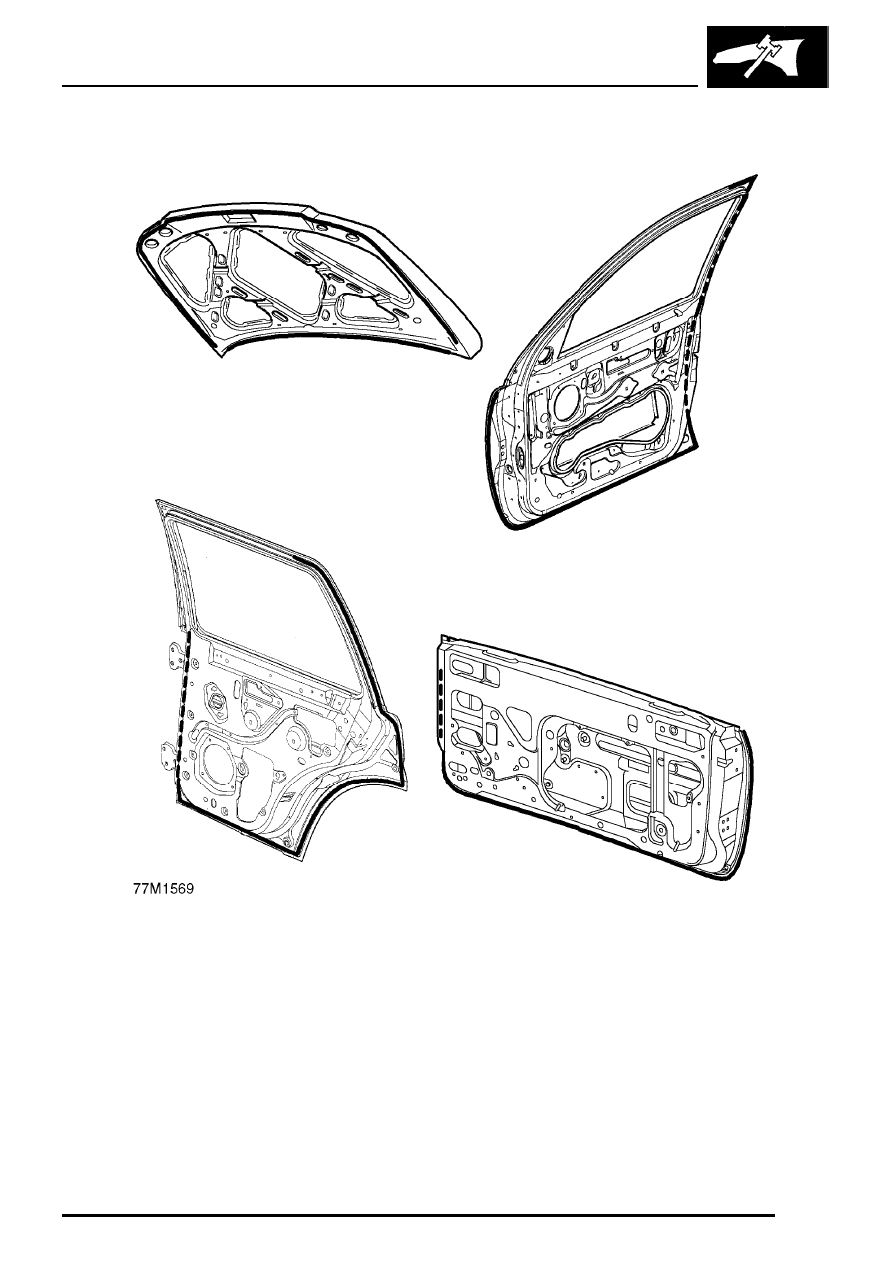

Seam sealer on bonnet and doors

Seams symmetrically opposite to those shown are also treated. Front door of 5 door model shown, front door of 3
door model similar. Ensure drain holes in doors are not blocked by sealant.

PANEL REPAIRS

22

SEALING AND CORROSION PROTECTION

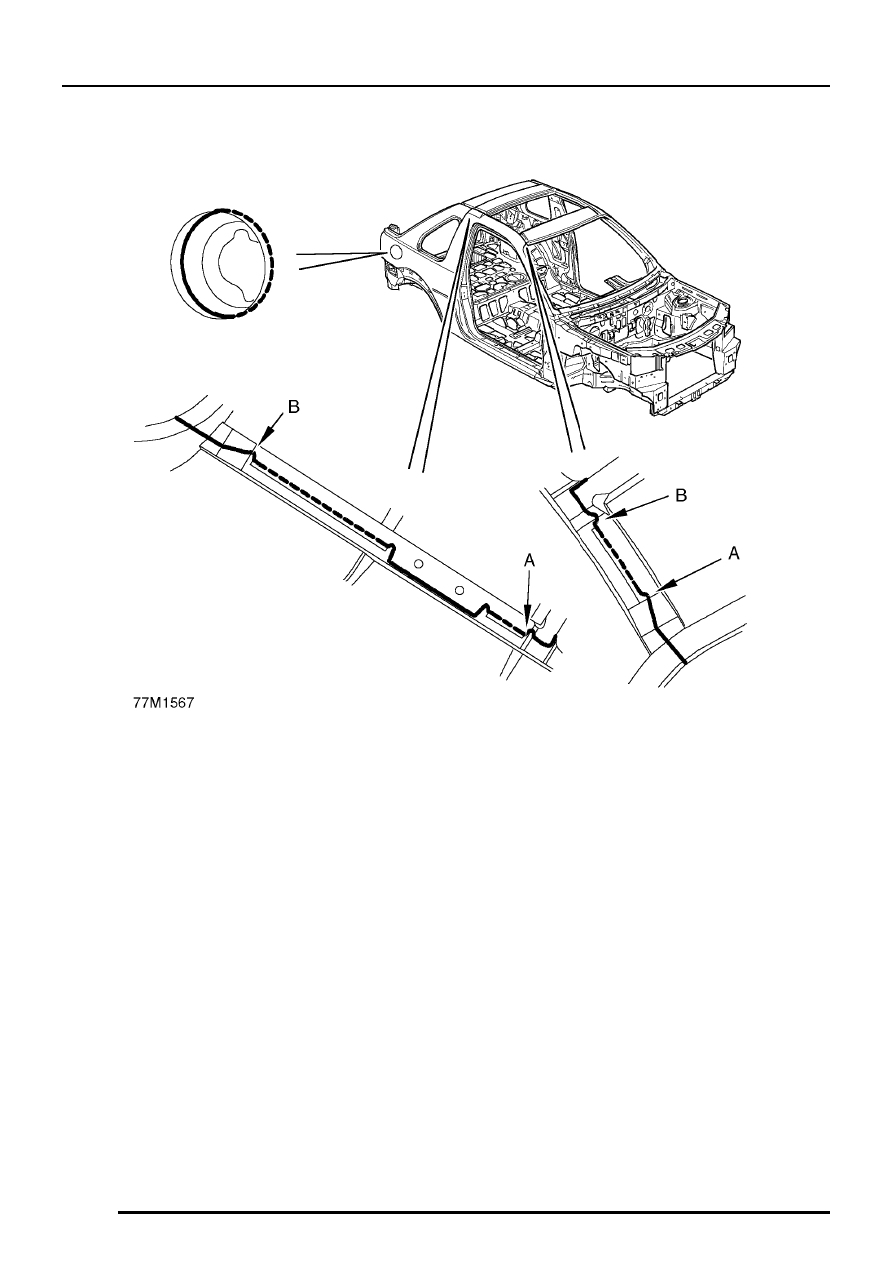

Seam sealer on fuel filler and roof - 3 door

Seams symmetrically opposite to those shown are also treated. On roof seams, sealant to be finished flush to
surface forward of points ’A’ and rearward of points ’B’.

PANEL REPAIRS

SEALING AND CORROSION PROTECTION

23

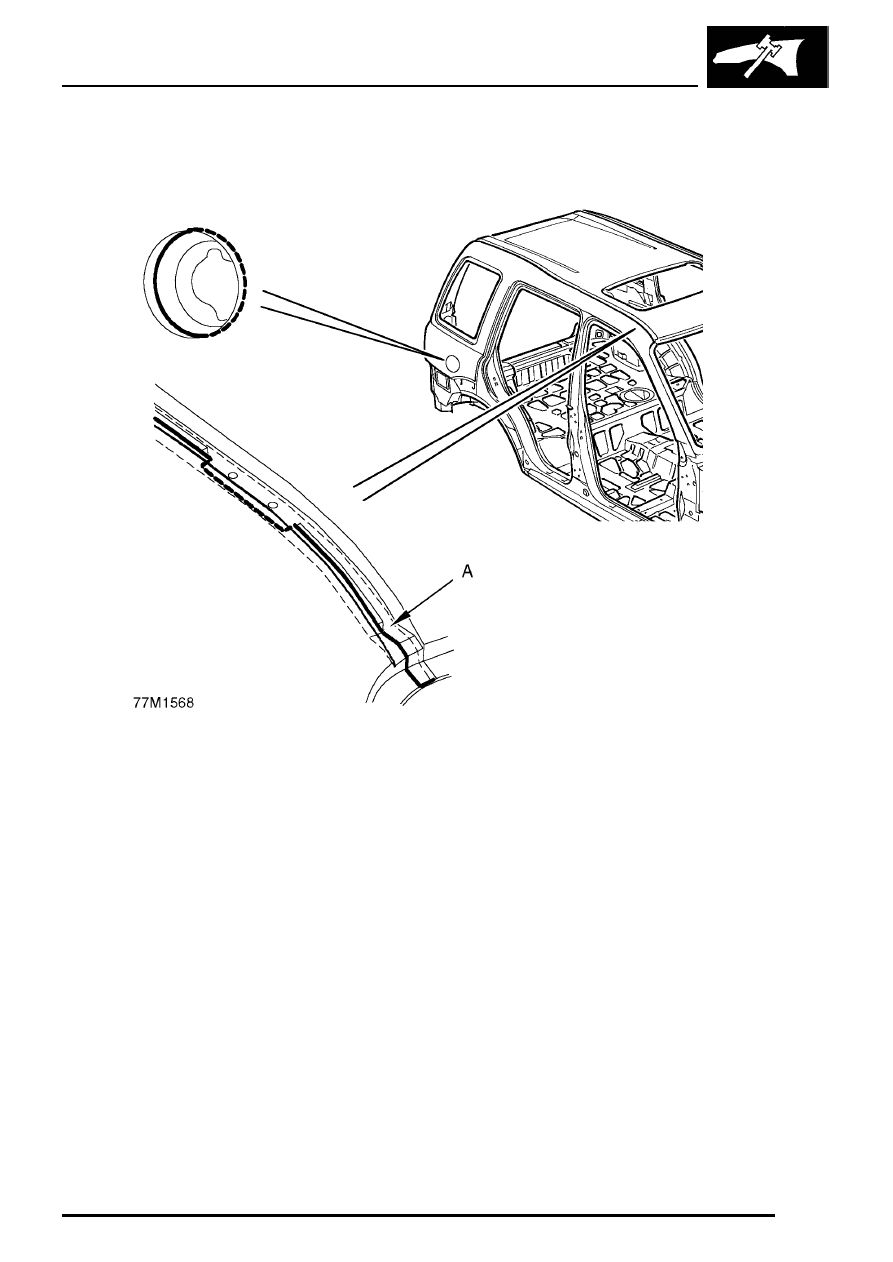

Seam sealer on fuel filler and roof - 5 door

Seams symmetrically opposite to those shown are also treated. On roof seam, sealant to be finished flush to
surface forward of point ’A’.

PANEL REPAIRS

24

SEALING AND CORROSION PROTECTION

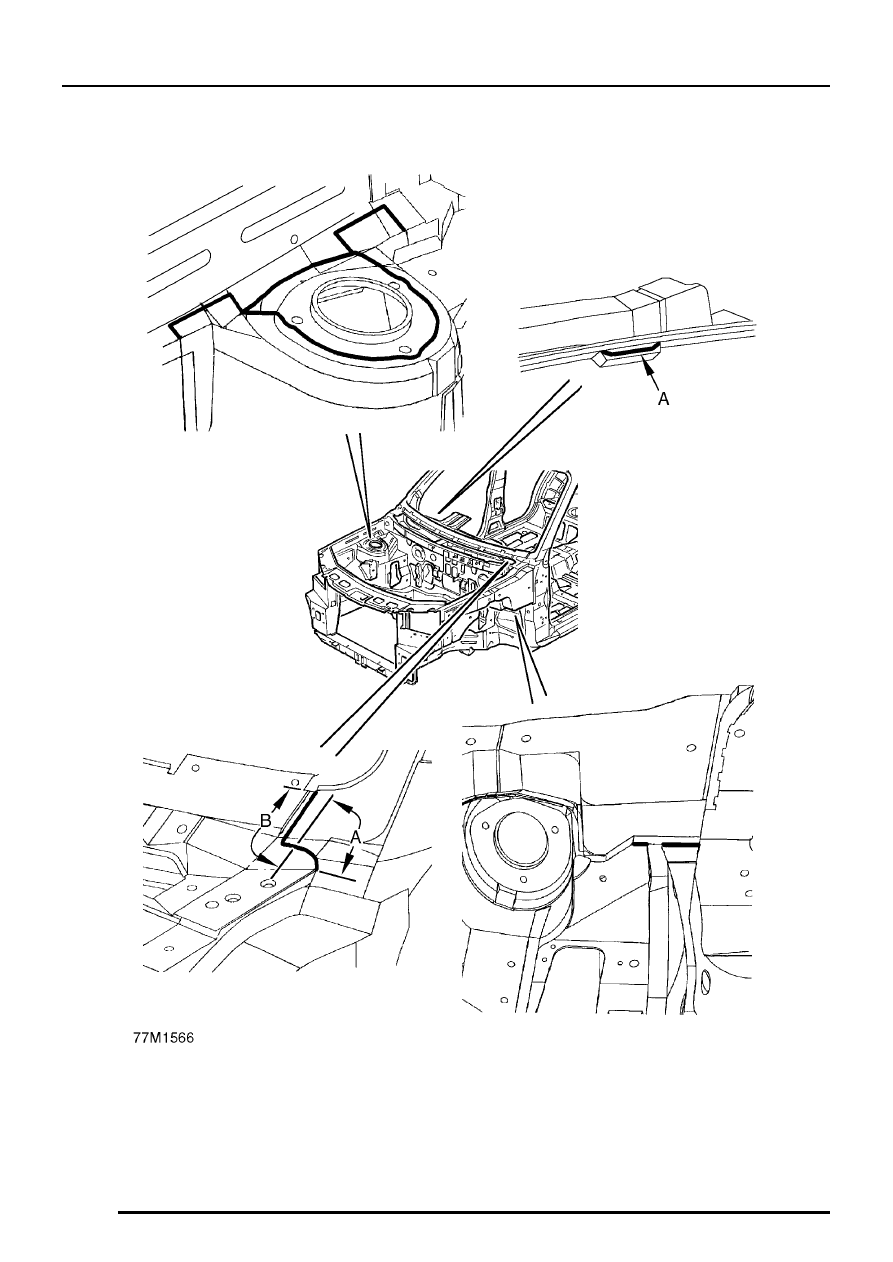

Sealed seams in front wheelarch, engine compartment and screen rail

Seams symmetrically opposite to those shown are also treated. Use putty on seams marked ’A’. On windscreen rail,
sealant to be finished flush to adjacent surfaces over length ’B’. On front suspension turrets, ensure damper
mounting holes are kept free of sealant.
