BODY SEALING MATERIALS

APPLICATION EQUIPMENT

77-3-5

APPLICATION EQUIPMENT

Application Equipment

Suitable application equipment is available from the following  manufacturers and suppliers:

3M
Automotive Trades Group
3M UK Plc
3M House
PO Box 1
Market Place
Bracknell
Berks.
RG12 1JU

(

(01344) 858611

Cooper Pegler
Burgess Hill
Sussex
RH15 9LA

(

(014 446) 42526

SATA Spray Equipment
Minden Industrial Ltd.
16 Greyfriars Road
Moreton Hall
Bury St. Edmunds
Suffolk
IP32 7DX

(

(01284) 760791

3M Body Schutz Pistol Spraygun 08996
A pistol type spraygun constructed from case and machined light alloy and designed for use with 3M screw fit Body
Schutz containers.

3M Pneumatic Cartridge Gun 08012
Air line-fed gun for applying 3M cartridge products. Excellent for ease of application to obtain a smooth bead.
Regulator valve for additional control.

3M Pneumatic Applicator Guns 08006/7
Air line-fed gun for application of 3M sachet sealers (Part Number 08006 for 200ml and 310ml sachet applications,
and Part Number 08007 for all size sachets including 600ml).

Also available: Heavy Duty Manual Gun 08013.

3M Applicator Gun 08190.
For the application of 3M Structural Adhesive 08120.

3M Inner Cavity Wax Applicator Gun 08997
This equipment accepts 1-litre canisters and has a 750mm flexible tube.

The approved system is available from all 3M refinishing factors.

BODY SEALING MATERIALS

77-3-6

APPLICATION EQUIPMENT

Cooper Pegler Falcon Junior Pneumatic Gun (Airless)
Intended primarily for applying transit wax, this pneumatic sprayer has a 5-litre container with integral hand pump and
provides an effective means of wax spraying without the need for compressed air or additional services.

A selection of nozzles, lances, hose lengths and a trigger valve assembly with integral filter allows flexibility in use.
Additional applications include general maintenance, wax injection and paint application.  Heavy-bodied materials
may also be applied.  All parts are fully replaceable and a wide range of nozzle configurations is available.

SATA Schutz Gun Model UBE
The SATA Schutz Gun is approved for the retreatment of vehicle underbody areas with protective coatings as
supplied in 1 litre, purpose-designed 'one-way' containers.  The screw thread fitting (female on the gun) is standard
to most Schutz-type packs.

Full operating details are supplied with the equipment.

SATA HKD1 Wax Injection Injection Equipment
This equipment is approved for carrying out cavity wax re-treatment.  The SATA HKD1 set comprises a high quality
forged gun with 1-litre pressure feed container, a flexible nylon lance, a straight 1100mm steel lance and hooked-
wand lance.  A quick-change coupling is provided as a standard fitting to allow lances to be easily interchanged.  Each
lance has an integral, machined nozzle with specialised spray characteristics to suit the type of box section to be
treated.

BODY SEALING MATERIALS

APPLICATION EQUIPMENT

77-3-7

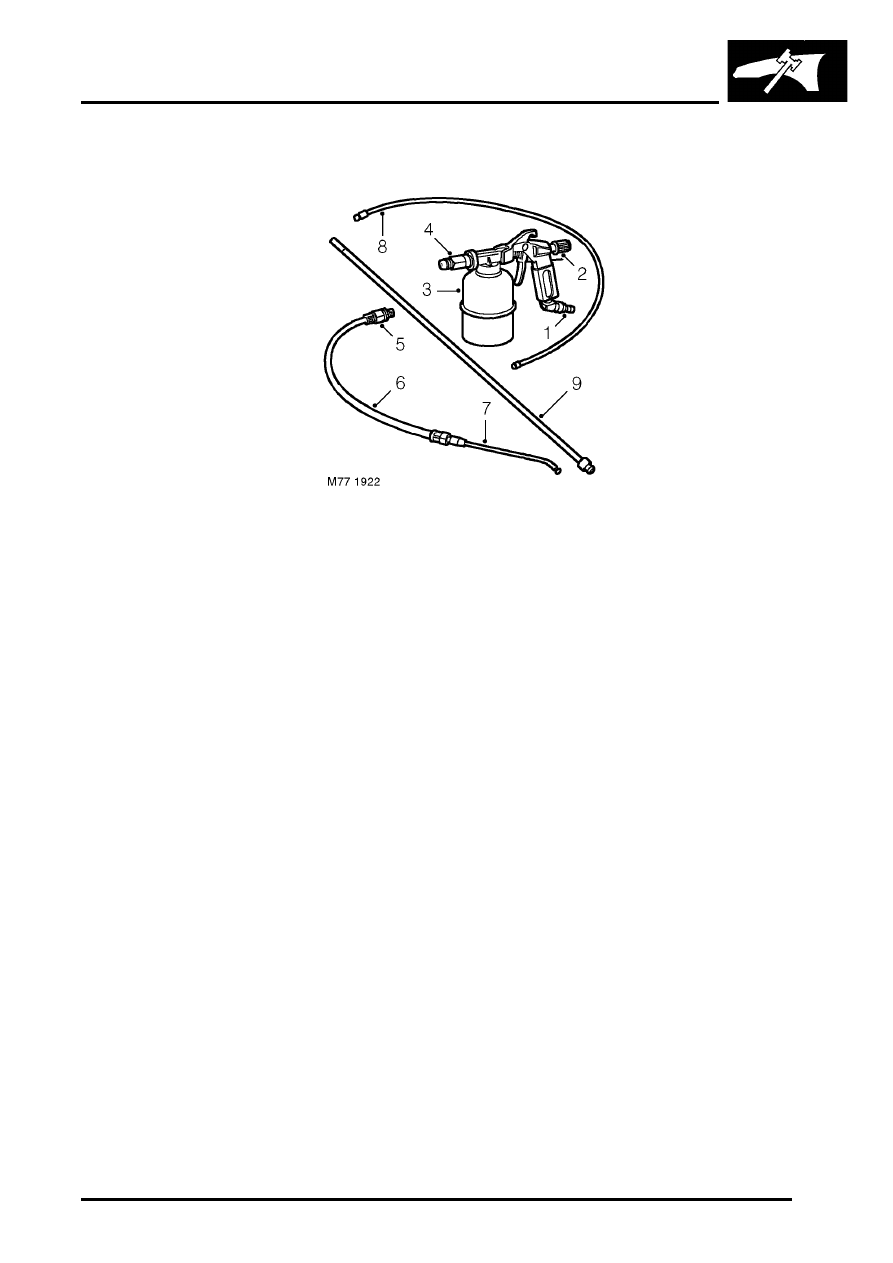

Cavity wax application equipment and techniques

1 Air inlet
2 Flow control (spray pattern adjustment)
3 Pressure cup (1 litre capacity). Maximum

pressure 140PSI (9.7 bar, 9.84kg/cm3)

4 Gun connector
5 Lance nipple connection
6 Flexible lance
7 Rigid directional hook wand (forward cone

spray pattern)

8 Flexible nylon lance (1100mm) with 360

°

  spray

pattern

9  Rigid lance (1100mm) with 360

°

  spray pattern

When re-treating wax-injected areas which have been disturbed during repairs, it is necessary to use a compressed
air spray gun with integral pressure cup and a selection of interchangeable lances.

The following points must be observed during use, according to the attachments fitted:

l

Use the rigid or flexible lance attachments with 360

°

 spray dispersal when treating enclosed areas, to ensure

maximum coverage.

l

Where openings are restricted, use the hook nozzle to provide a more directional spray (e.g. inside narrow or
short box sections).

l

Spray exposed underbody surfaces directly from the gun less lance attachment and without disconnecting the
fluid coupling.

1100mm flexible nylon lance
This lance is similar in pattern to the rigid version, but provides the additional penetration required for curved sections
or in places where access is difficult. Its main limitation is a lack of positional accuracy inside box sections.

Carry out all spraying on the outward stroke of the lance. Withdraw the lance slowly to ensure sufficient coverage. Do
not withdraw the lance too quickly.

Ensure that the nylon tube of the lance is kept away from the edges of the access hole to eliminate abrasion and
extend the life of the tube. Take care to ensure that spraying ceases just before the nozzle emerges from the access
hole. To assist in this process paint the final 30mm of the nozzle with RED paint.

BODY SEALING MATERIALS

77-3-8

APPLICATION EQUIPMENT

Hook nozzle on flexible lance
The rigid hook produces a highly atomised, forward-directed, fully conical spray pattern having long range and good
dispersion characteristics. This combination has good directional capabilities for treating short, narrow sections, and
may also be used for direct spraying of inner wheel arches etc.

In use, position the flat area at the end of the lance at 180

°

 to the nozzle spray direction. This will help to guide the

spray more accurately when it is concealed in a box section or access hole.

For general spraying, move the nozzle in an arc from side to side as required, to ensure full coverage.

Ensure that all wax injection/application equipment is kept clean. Use white spirit for this purpose immediately after
wax injection operations.
