PANEL REPAIRS

PROCEDURES 77-2-23

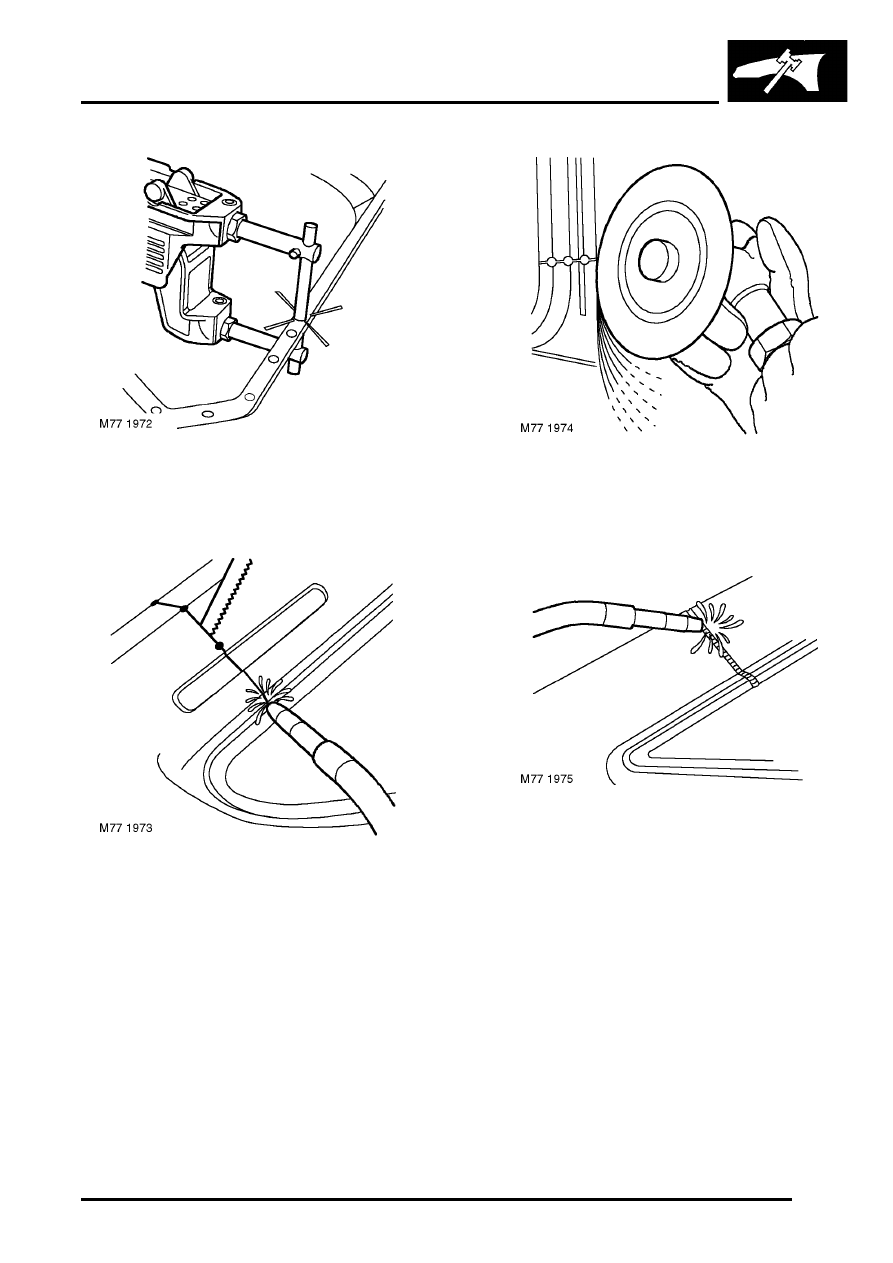

3. Use a resistance spot welder where access

permits. Try to  ensure weld quality by using a
welding monitor where possible.

4. MIG tack weld butt joints and re-check

alignment and panel  contours where
necessary. Ensure that a gap is maintained to
minimise welding distortion, by inserting a
hacksaw blade as an approximate guide.

5. Dress MIG tack welds using a sander with 36

grit disc, or a belt-type sander where access is
limited.

6. MIG seam weld butt joints.

PANEL REPAIRS

77-2-24 PROCEDURES

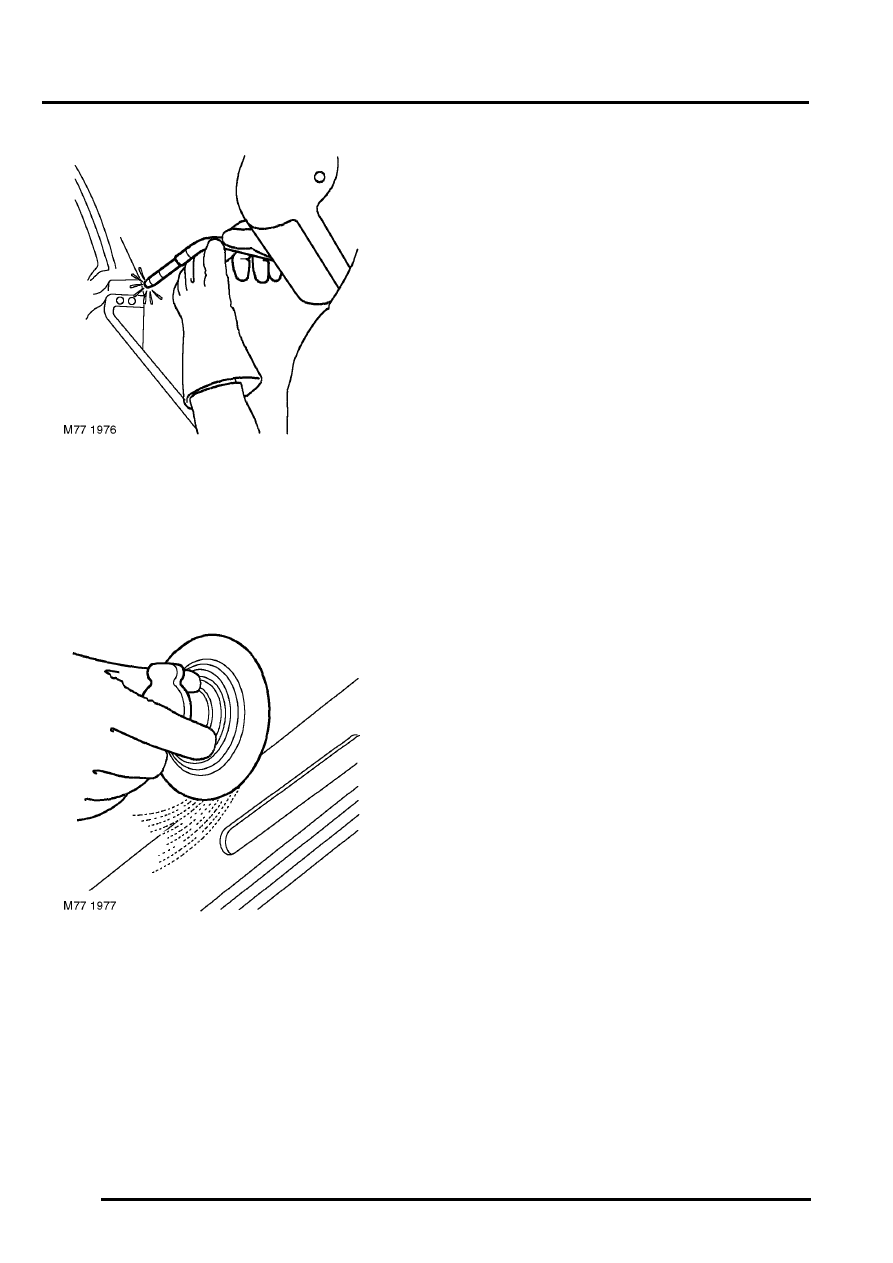

7. Always use MIG plug welds where excessive

metal thickness or limited access make
resistance spot welding impractical. Make plug
welds either by using holes left by the spot weld
cutter, or through holes punched and drilled for
the purpose, approximately 8mm (0.134 ins)
diameter.

8. Dress all welds using either a sander with 36

grit disc, or a  belt-type sander and/or wire
brush. When dressing welds ensure an area as
small as possible is removed to protect the zinc
coating.

PANEL REPAIRS

REPAIRS 77-2-25

REPAIRS

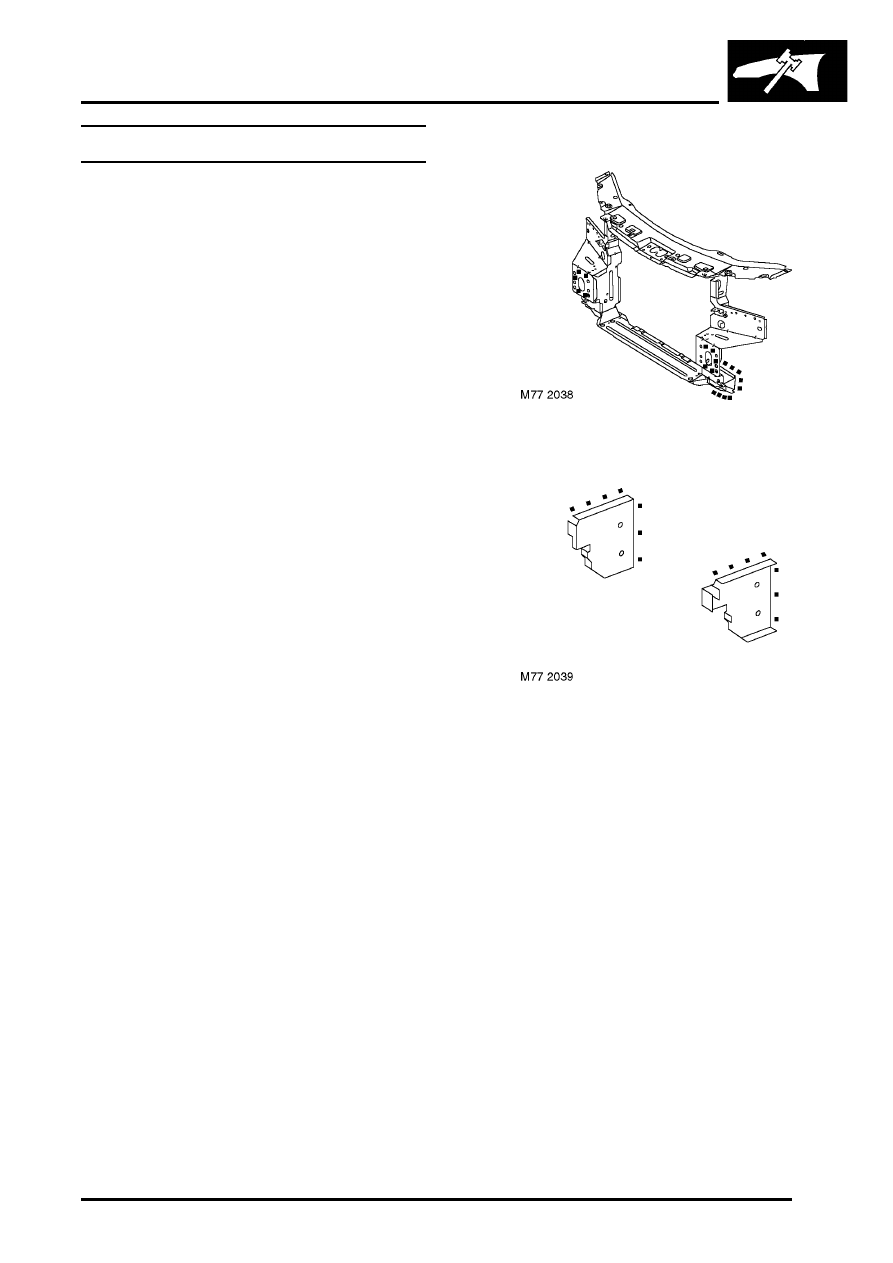

Front bulkhead assembly

In this procedure, the crossmember gusset plates
are replaced in conjunction with the front bulkhead
assembly.

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.
3. Disconnect all ECUs.
4. Remove front bumper valance.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front.

5. Remove front bumper armature.
6. Remove radiator.



 +

 COOLING SYSTEM - K SERIES KV6,

REPAIRS, Radiator assembly.

7. Remove PAS fluid cooler.



 +

 STEERING, REPAIRS, Oil cooler -

Td4 & K1.8 models.

8. Remove LH and RH headlamps.



 +

 LIGHTING, REPAIRS, Headlamp

assembly.

9. Release wiring to headlamps and position

aside.

10. Remove LH and RH engine bay shields.
11. Remove bumper valance LH and RH

attachment brackets.

12. Remove battery.



 +

 CHARGING AND STARTING,

REPAIRS, Battery.

13. Remove air intake hose.
14. Remove horn.



 +

 SECURITY, REPAIRS, Horn.

15. Remove windscreen washer reservoir.



 +

 WIPERS AND WASHERS, REPAIRS,

Reservoir - washer.

16. Remove bonnet lock.
17. Support bonnet in open position.
18. Remove bonnet stay.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Fit bonnet stay.
2. Fit bonnet lock.
3. Fit windscreen washer reservoir.



 +

 WIPERS AND WASHERS, REPAIRS,

Reservoir - washer.

4. Fit horn.



 +

 SECURITY, REPAIRS, Horn.

5. Fit air intake hose.
6. Fit battery. Do not connect earth lead.



 +

 CHARGING AND STARTING,

REPAIRS, Battery.

7. Fit bumper valance LH and RH attachment

brackets.

8. Fit LH and RH engine bay shields.
9. Fit LH and RH headlamps.



 +

 LIGHTING, REPAIRS, Headlamp

assembly. Secure headlamps wiring.

PANEL REPAIRS

77-2-26 REPAIRS

10. Fit PAS fluid cooler.



 +

 STEERING, REPAIRS, Oil cooler -

Td4 & K1.8 models.

11. Fit radiator.



 +

 COOLING SYSTEM - K SERIES KV6,

REPAIRS, Radiator assembly.

12. Fit front bumper armature.
13. Fit front bumper valance.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front.

14. Connect all ECUs.
15. Connect alternator.
16. Connect battery earth lead.

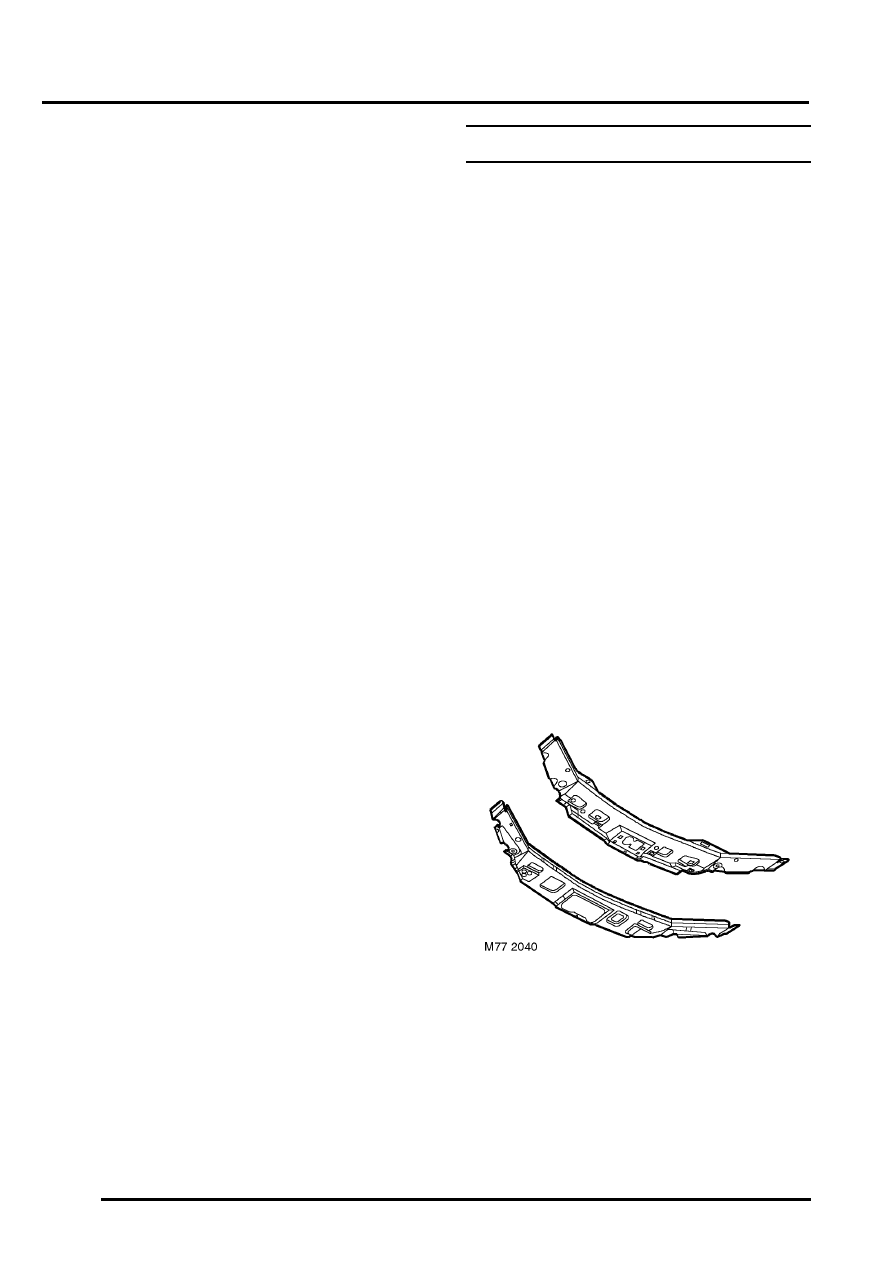

Bonnet locking platform

In this procedure the bonnet locking platform
reinforcement is also replaced in conjunction with the
bonnet locking platform.

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.
3. Disconnect all ECUs.
4. Remove front bumper valance.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front.

5. Remove radiator.



 +

 COOLING SYSTEM - K SERIES KV6,

REPAIRS, Radiator assembly.

6. Remove both headlamp assemblies.



 +

 LIGHTING, REPAIRS, Headlamp

assembly.

7. Remove horn.



 +

 SECURITY, REPAIRS, Horn.

8. Remove battery.



 +

 CHARGING AND STARTING,

REPAIRS, Battery.

9. Remove air intake hose.

10. Remove bonnet lock.
11. Support bonnet in open position.
12. Remove bonnet stay.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure.
