EXTERIOR FITTINGS

REPAIRS 76-2-13

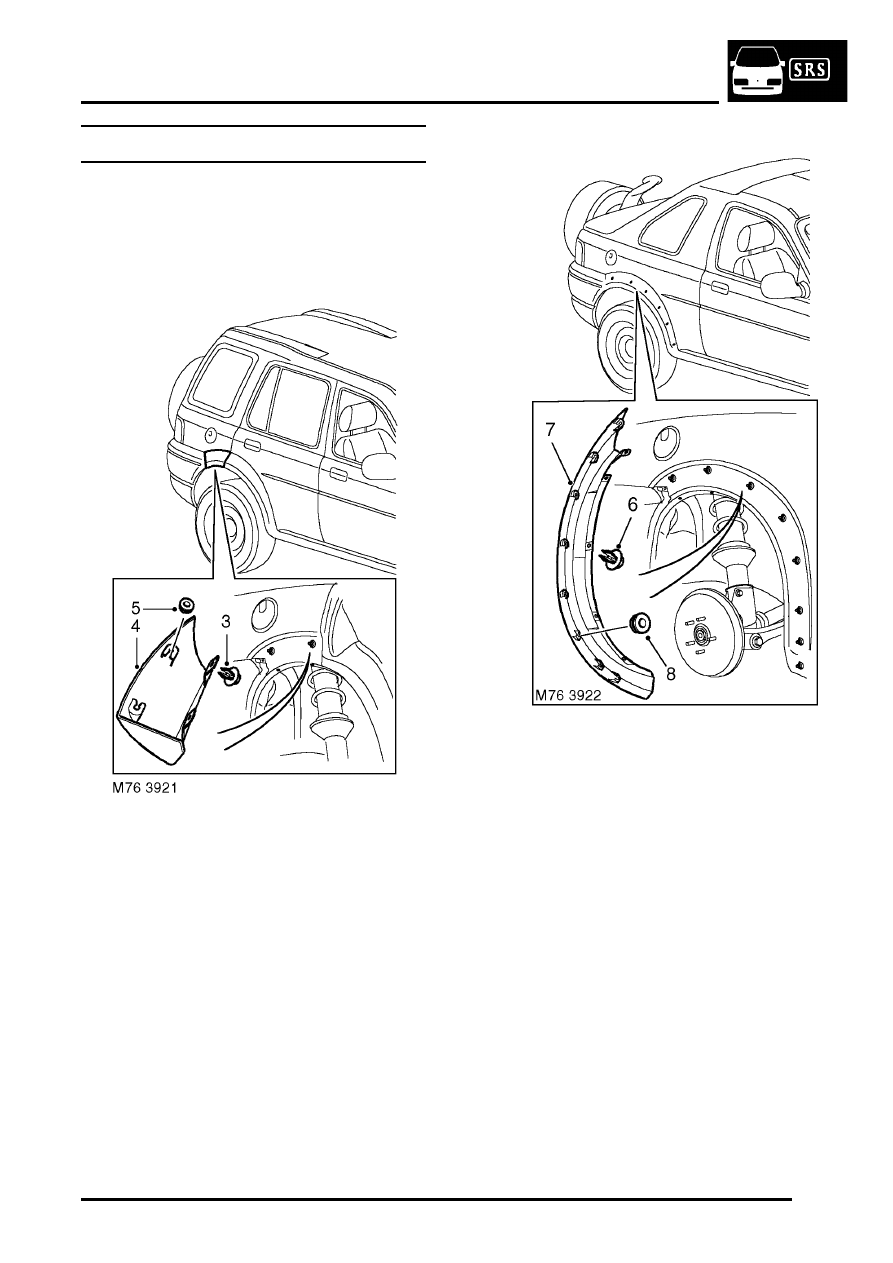

Wheelarch extension - rear wing part

$% 76.43.94

Remove

1. Raise rear of vehicle.
2. Remove road wheel(s).

3. 5 door models:Remove 2 scrivets securing

extension to edge of wheel arch.

4. 5 door models: Remove wheel arch extension

from 2 fixing studs.

5. 5 door models: Remove fasteners from arch

extension.

6. 3 door models: Remove 6 scrivets securing

extension to edge of wheel arch and sill panel.

7. 3 door models: Remove wheel arch extension

from 8 fixing studs.

8. 3 door models: Remove fasteners from arch

extension.

Refit

1. Fit fasteners to wheel arch extension.
2. Fit wheel arch extension to studs.
3. Fit scrivets securing extension to wheel arch.
4. Fit road wheel(s) and tighten nuts to 115  Nm

(85 lbf.ft).

5. Remove stands and lower vehicle.

EXTERIOR FITTINGS

76-2-14 REPAIRS

Body quarter vent assembly - 3 door

$% 76.81.24

Remove

1. Remove 2 Torx screws securing vent hinge

covers.

2. Remove covers from hinges.
3. Remove 2 screws securing hinges to vent.
4. Remove hinges from vent.
5. Remove nuts from vent and discard sealing

washers.

6. With assistance remove screw securing vent

catch to body.

7. Remove vent.

8. Remove screw securing catch to vent.
9. Remove catch from vent.

10. Remove nut from vent and discard sealing

washers.

Refit

1. Fit nut and new sealing washer to vent.
2. Fit catch and tighten screw.
3. With assistance fit vent and tighten catch

screw.

4. Using new sealing washers fit nuts and hinges

to vent. Fit and tighten hinge screws to vent.

5. Fit hinge covers and tighten Torx screws.

INTERIOR TRIM COMPONENTS

REPAIRS

76-3-1

INTERIOR TRIM COMPONENTS

REPAIRS

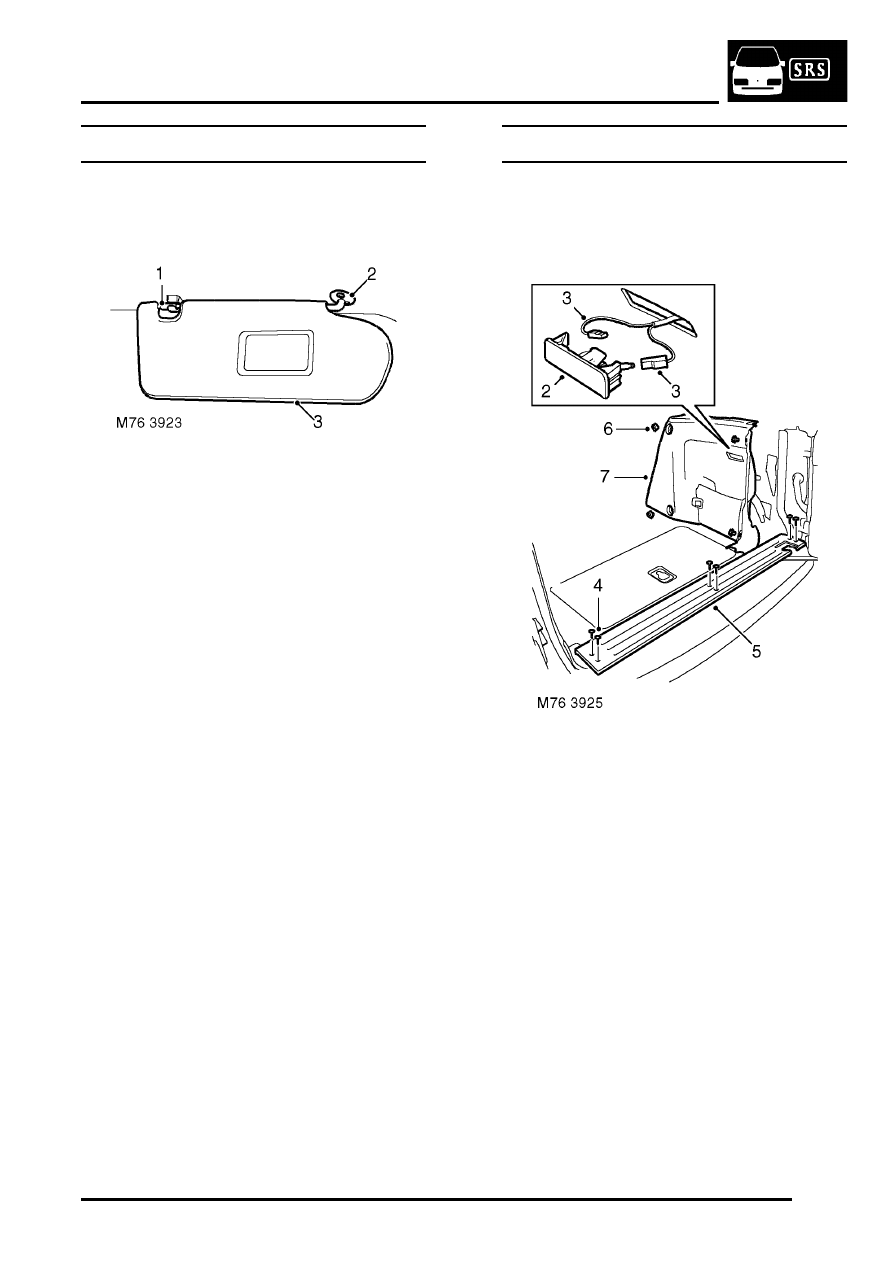

Sun visor

$% 76.10.47

Remove

1. Release sun visor from retaining clip.
2. Remove 2 screws securing sun visor to roof.
3. Disconnect multiplug from sun visor.
4. Remove sun visor.
5. Remove screw securing sun visor clip to roof

and remove clip.

Refit

1. Fit sun visor clip to roof and secure with screw.
2. Fit sun visor to roof and secure with screws.
3. Fit sun visor to clip.
4. Position sun visor and connect multiplug.

Trim casing - rear quarter - lower - 3 door

$% 76.13.12

Remove

1. Release rear seat squab and fold seat forward.

2. Release load space lamp from trim casing.
3. Disconnect 2 Lucars and remove load space

lamp.

4. Remove 6 Torx screws securing luggage

compartment carpet retainer.

5. Remove carpet retainer.
6. Release 4 turn buckles securing trim casing.
7. Release and remove trim casing from luggage

compartment.

Refit

1. Fit trim casing to luggage compartment and

secure with turn buckles.

2. Fit luggage compartment carpet retainer and

secure with Torx screws.

3. Position load space lamp to casing, connect

Lucars and secure lamp to casing.

4. Reposition rear seat.

INTERIOR TRIM COMPONENTS

76-3-2

REPAIRS

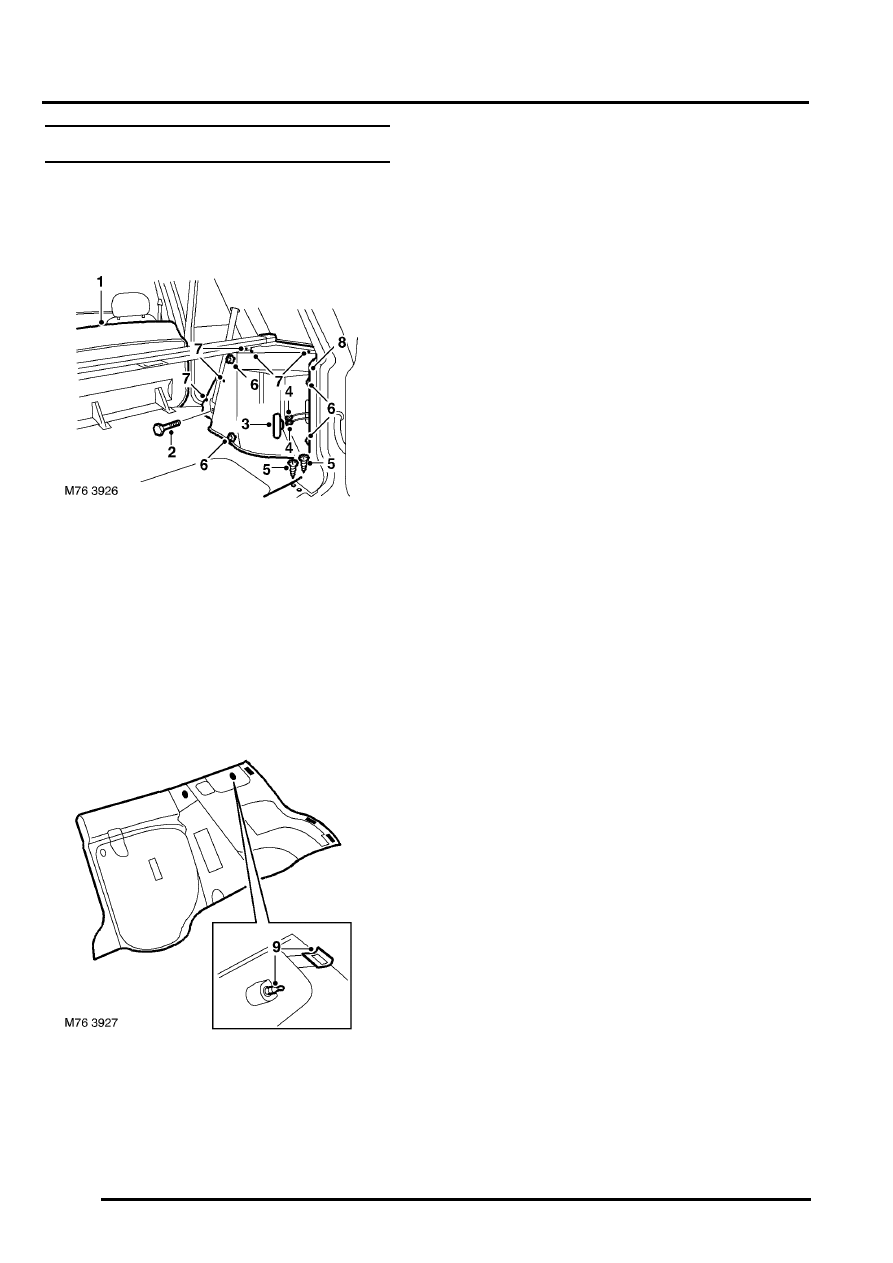

Trim casing - rear quarter - lower - 5 door

$% 76.13.12

Remove

1. Release rear seat squab and fold seat forward.
2. Remove Torx bolt securing rear seat belt lower

fixing to body and position seat belt aside.

3. Release load space lamp from trim casing.
4. Disconnect 2 Lucars and remove load space

lamp.

5. Remove 2 screws securing casing to load

space carpet retainer.

6. Release 4 turn buckles securing trim casing.
7. Release trim casing from 5 retaining clips.
8. Remove loadspace side trim casing.

9. Remove 5 retaining clips from trim casing.

Refit

1. Fit retaining clips to casing.
2. Position casing in loadspace, locate and secure

retaining clips.

3. Fit turn buckles.
4. Fit screws securing casing to carpet retainer.
5. Position load space lamp to casing, connect

Lucars and secure lamp to casing.

6. Position loadspace cover retainer and secure

with screw.

7. Fit loadspace cover and secure in retainers.
8. Position rear seat belt and tighten bolt to 40 Nm

(29 lbf.ft).

9. Reposition rear seats.
