Freelander 1. Manual - part 131

COOLING SYSTEM - TD4

REPAIRS

26-1-7

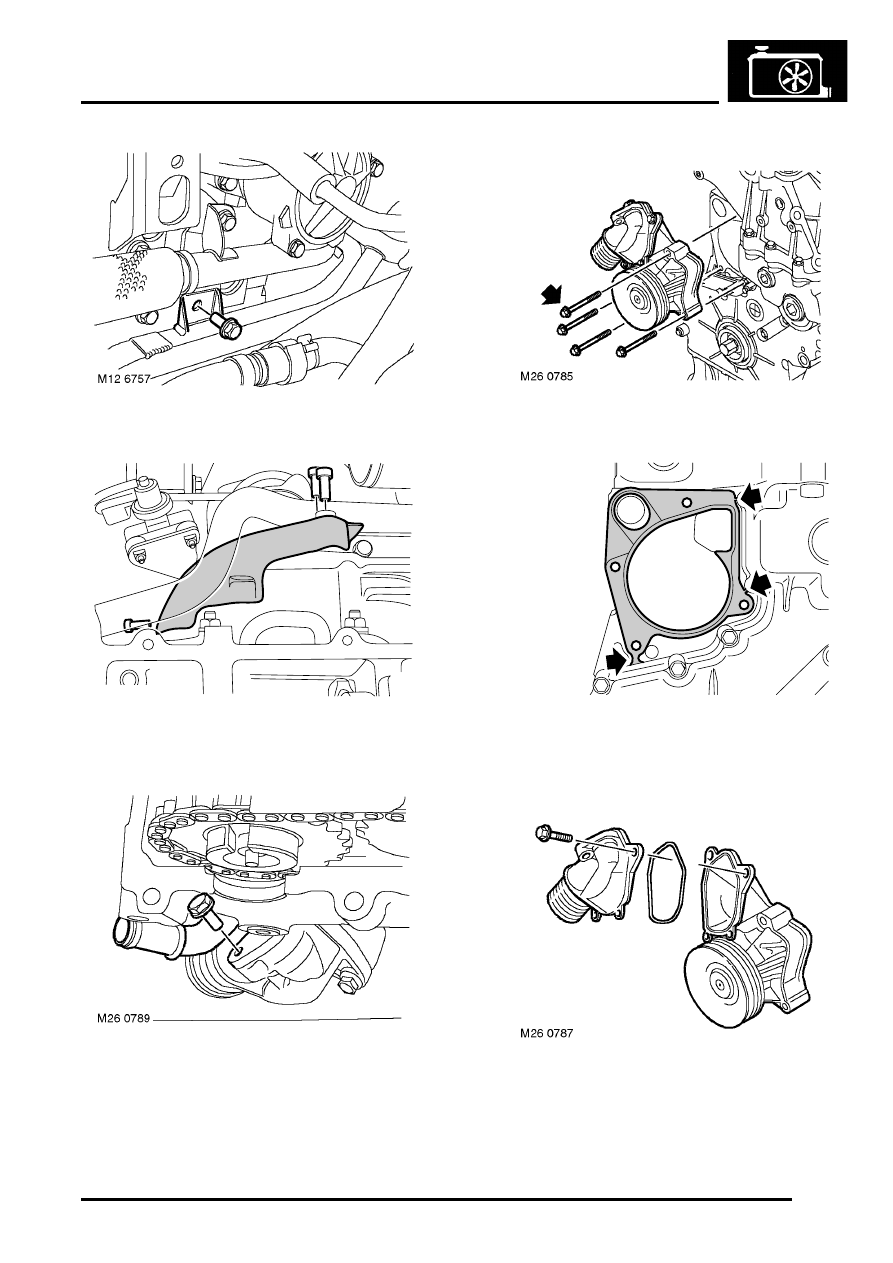

14. Remove bolt, coolant rail to cylinder head.

15. Remove 3 Allen screws securing heat shield to

coolant rail.

16. Remove bolt, release coolant rail from

thermostat housing and discard seal.

17. Remove heat shield.
18. Adjust height of engine on hoist for access to

coolant pump bolts.

19. Remove 4 bolts and coolant pump.

20. If applicable, cut tags on coolant pump gasket

(applies to original fit gaskets only).

21. Remove and discard coolant pump gasket.

22. Remove 4 bolts and remove thermostat

housing from coolant pump. Discard seal.

M12 6785

M26 0786

COOLING SYSTEM - TD4

26-1-8

REPAIRS

Refit

1. Clean mating face of thermostat housing and

coolant pump.

2. Fit new seal to thermostat housing.
3. Fit thermostat housing to coolant pump and

tighten bolts to 8 Nm (6 lbf.ft).

4. Clean coolant pump and mating faces on

engine and upper coolant rail.

5. Fit a new gasket and coolant pump to engine.

Tighten bolts to 10 Nm (7.5 lbf.ft).

6. Fit heatshield.
7. Fit new seal to coolant rail, fit rail to thermostat

housing and tighten bolt to 8 Nm (6 lbf.ft).

8. Tighten Allen screws securing heat shield to 8

Nm (6 lbf.ft).

9. Tighten bolts securing coolant rail to 20 Nm (15

lbf.ft).

10. Tighten bolt fuel rail to coolant rail to 10 Nm (7.5

lbf.ft).

11. Fit turbocharger outlet hose and tighten clips.
12. Connect expansion tank hose to coolant rail

and secure with clip.

13. Fit hose to coolant rail, connect to thermostat

housing and secure hose with clips.

14. Fit hydramount.



 +

 ENGINE - Td4, REPAIRS,

Hydramount - engine - RH.

15. Remove engine lower steady.



 +

 ENGINE - Td4, REPAIRS, Engine

steady - lower.

16. Fit ancillary drive belt.



 +

 CHARGING AND STARTING,

REPAIRS, Ancillary drive belt - Td4.

17. Fit road wheel(s) and tighten nuts to 115  Nm

(85 lbf.ft).

18. Fit camshaft cover gasket.



 +

 ENGINE - Td4, REPAIRS, Gasket -

camshaft cover.

19. Connect battery earth lead.
20. Refill cooling system.



 +

 COOLING SYSTEM - Td4,

ADJUSTMENTS, Coolant - drain and refill.

COOLING SYSTEM - K SERIES 1.8

ADJUSTMENTS

26-2-1

COOLING SYSTEM - K SERIES 1.8

ADJUSTMENTS

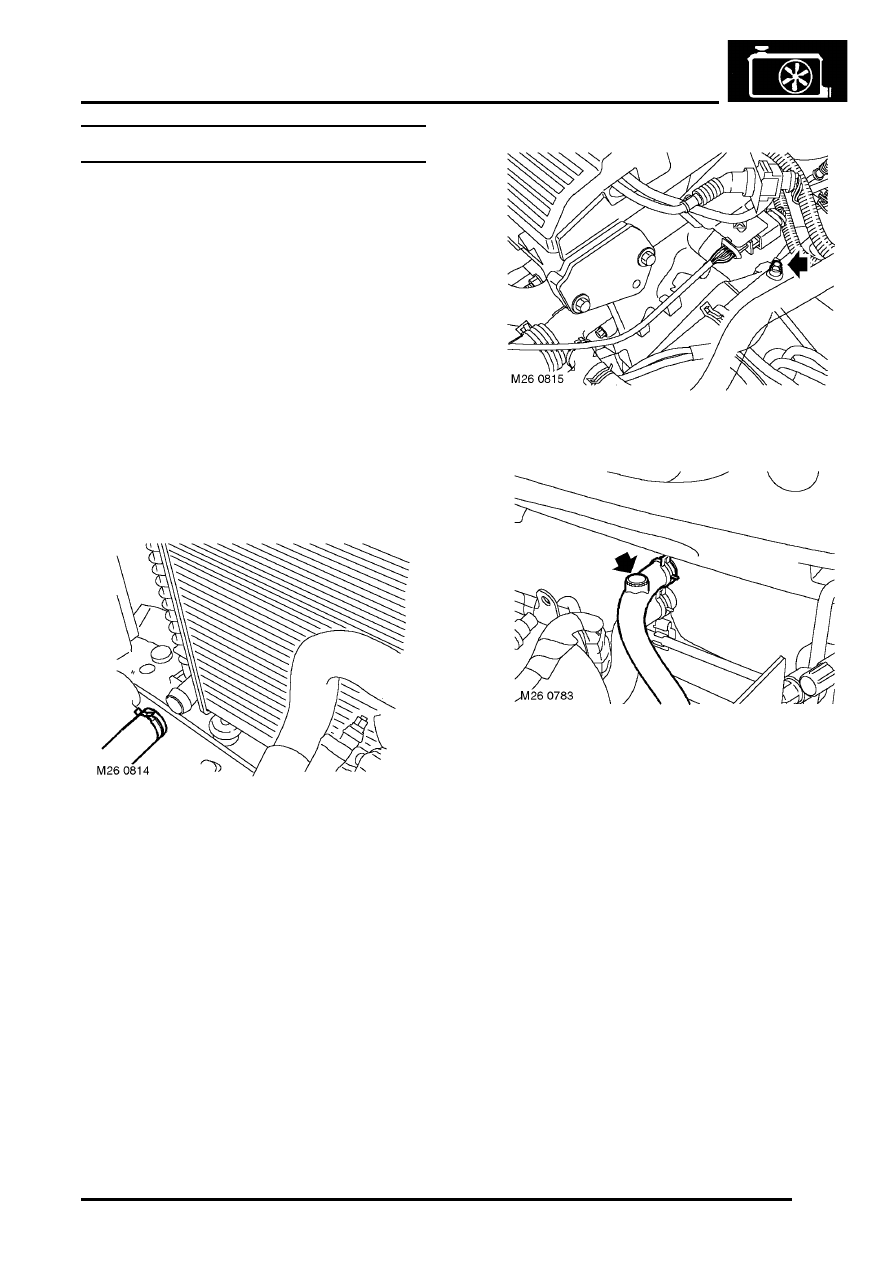

Coolant - drain & refill

$% 26.10.01

Drain

1. Visually check engine and cooling system for

signs of coolant leaks.

2. Examine hoses for signs of cracking, distortion

and security of connections.

3. Remove underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

4. Remove expansion tank filler cap.

WARNING: Since injury such as scalding
could be caused by escaping steam or
coolant, do not remove the filler cap from
the coolant expansion tank while the
system is hot.

5. Position container to collect coolant.

6. Release clip and disconnect bottom hose from

radiator.

7. Allow cooling system to drain.

Refill

1. Flush system with water under low pressure.

Do not use water under high pressure as it
could damage the radiator.

2. Connect bottom hose and secure with clip.
3. Prepare coolant to required concentration.



 +

 CAPACITIES, FLUIDS AND

LUBRICANTS, Lubrication.

4. Remove bleed screw from coolant pipe.

5. Remove bleed screw from heater return hose.
6. Slowly fill system through expansion tank until

a steady flow of coolant is emitted from bleed
hole in coolant pipe.

7. Fit and tighten bleed screw in coolant pipe.
8. Continue filling system until coolant emerges

from bleed hole in heater return hose.

9. Fit and close bleed screw in heater return hose.

10. Continue filling until coolant reaches expansion

tank neck and remains static.

11. Fit expansion tank filler cap.
12. Fit underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

13. Start and run engine until normal operating

temperature is reached.

CAUTION: DO NOT operate air conditioning

14. Switch off engine and allow to cool.
15. Check for leaks and top-up coolant to 'MAX'

mark on expansion tank

COOLING SYSTEM - K SERIES 1.8

26-2-2

ADJUSTMENTS

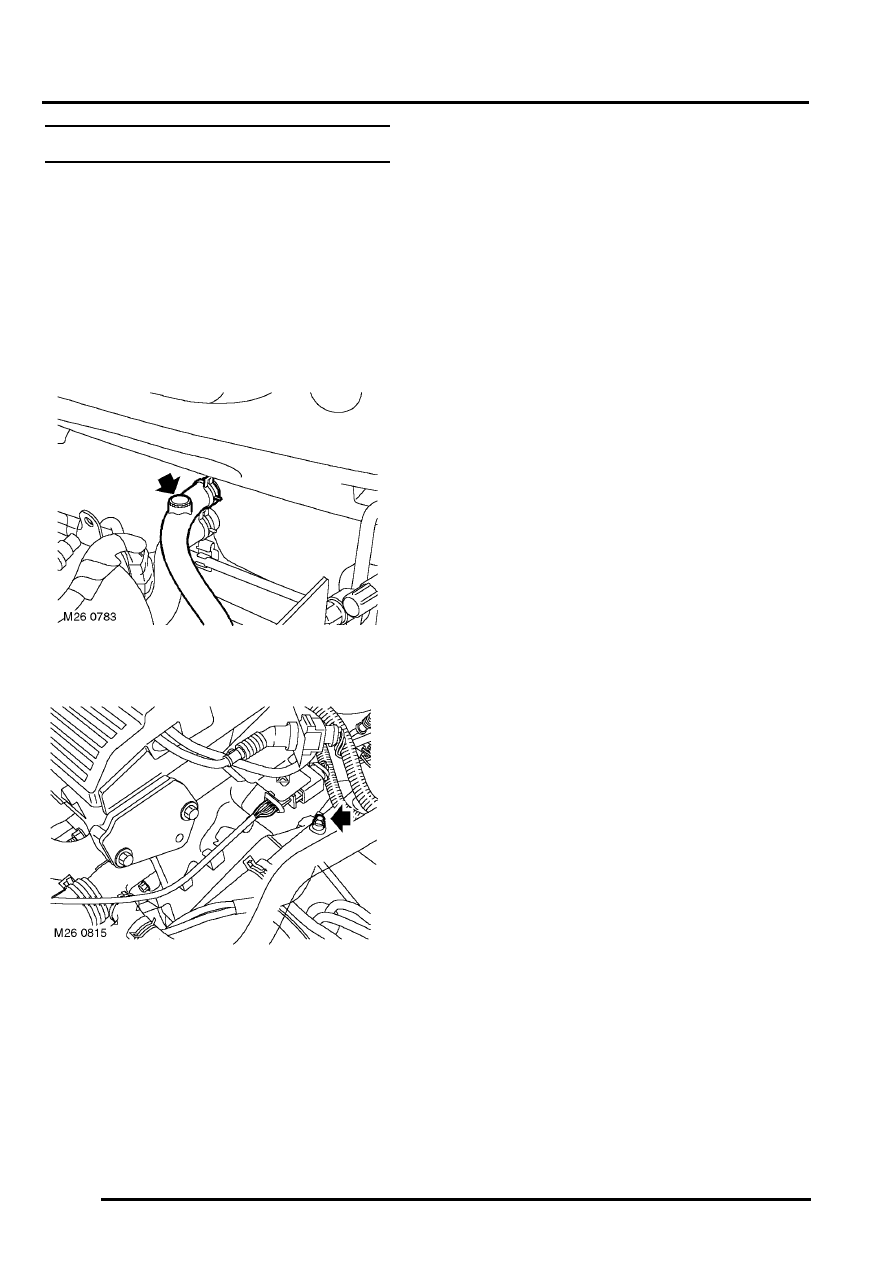

Coolant - refill system

$% 26.10.03

1.

Refill

1. Prepare coolant to required concentration.



 +

 CAPACITIES, FLUIDS AND

LUBRICANTS, Lubrication.

2. Ensure heater control is set to maximum.

3. Remove bleed screw from heater return hose.

4. Remove bleed screw from coolant rail.
5. Slowly fill the system through the coolant

expansion tank until a steady flow of coolant is
emitted from the bleed hole.

6. Fit and close bleed screw in heater return hose.
7. Fit and close bleed screws in coolant rails.
8. Fit expansion tank filler cap.
9. Start and run engine until normal operating

temperature is reached.

CAUTION: DO NOT operate air conditioning

10. Ensure warm air is available at vents.

NOTE: If warm air is not available, an air-lock
may be present in heater matrix. If necessary,
allow engine to cool, remove expansion tank
filler cap and repeat bleed operation at heater
hose

11. Switch off engine and allow to cool.
12. Check for leaks and top-up coolant to 'MAX'

mark on expansion tank
