ENGINE - K SERIES KV6

OVERHAUL 12-3-79

Cylinder head gasket - RH

$% 12.29.03.01

Remove

1. Remove inlet manifold chamber.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, OVERHAUL, Gasket(s) -
manifold chamber.

2. Remove and discard camshaft timing belt.



 +

 ENGINE - K SERIES KV6,

OVERHAUL, Camshaft timing belt.

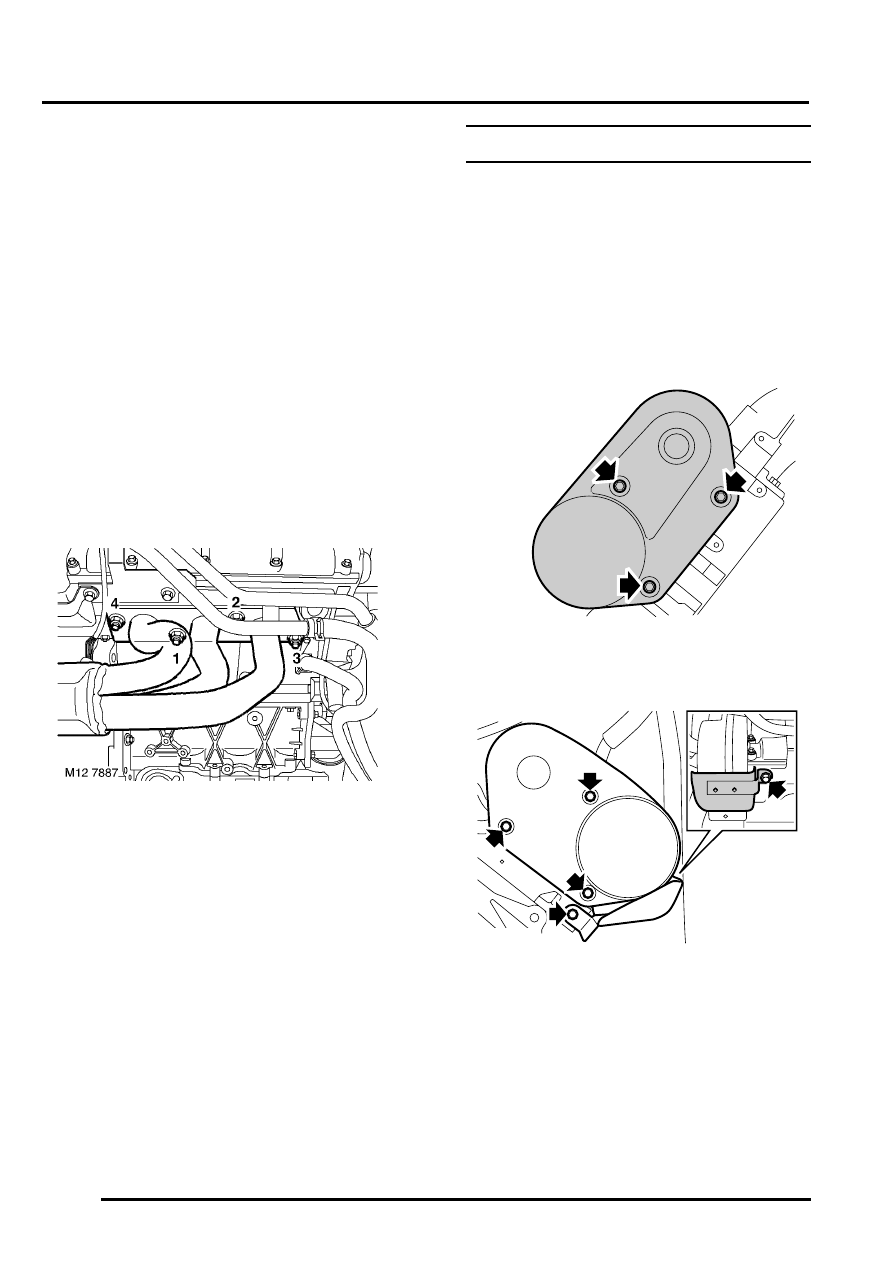

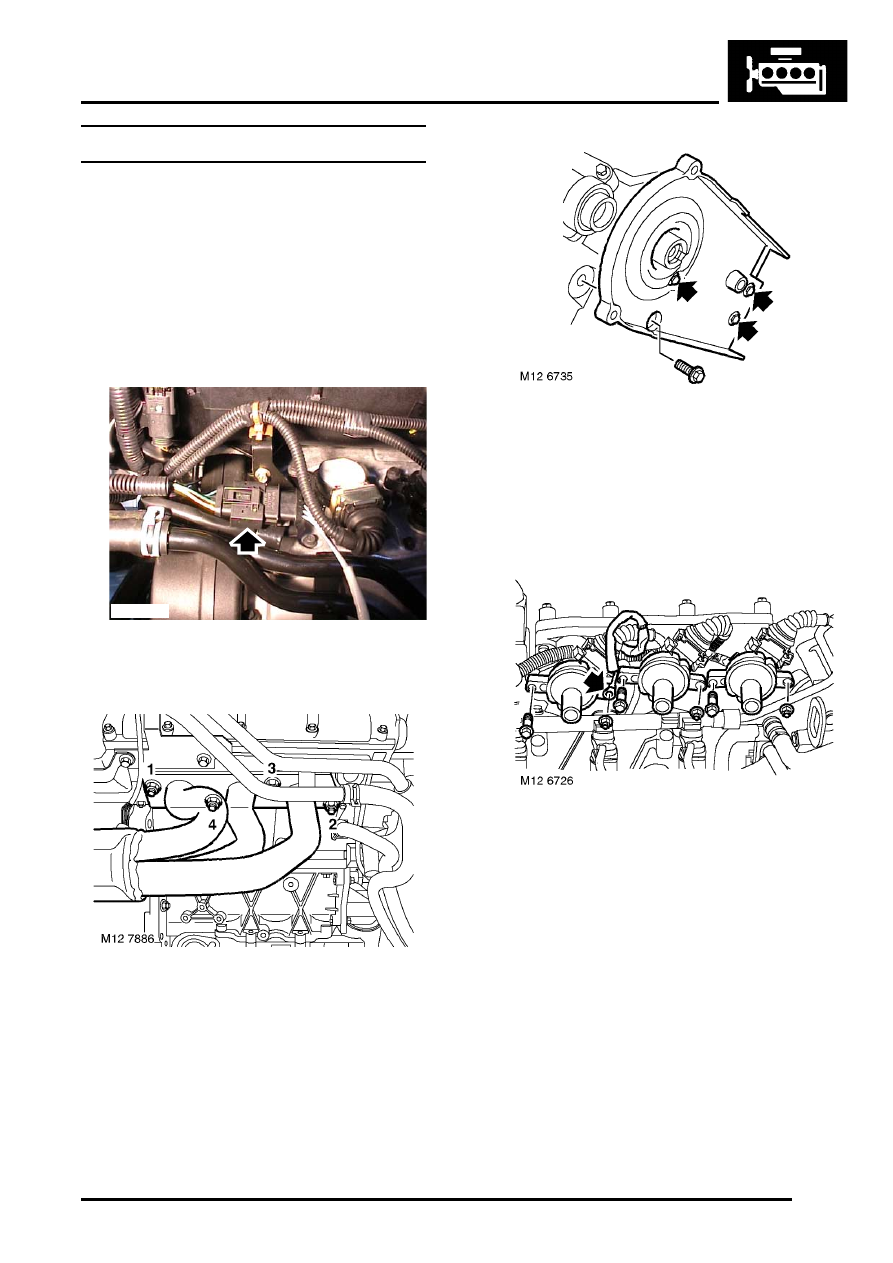

3. Release RH HO2S multiplug from coolant rail

bracket and disconnect multiplug.

4. Using sequence shown, loosen then remove 4

nuts securing RH exhaust manifold to cylinder
head.

5. Remove exhaust manifold, remove and discard

gasket.

6. Remove 4 bolts securing RH front timing belt

cover backplate to cylinder head and remove
backplate.

7. Remove RH camshaft cover gasket.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Camshaft cover gasket - RH.

8. Remove 3 nuts and 3 bolts securing ignition

coils to LH inlet manifold and release coil earth
lead.

9. Remove ignition coils and position aside.

M30 0996

ENGINE - K SERIES KV6

12-3-80 OVERHAUL

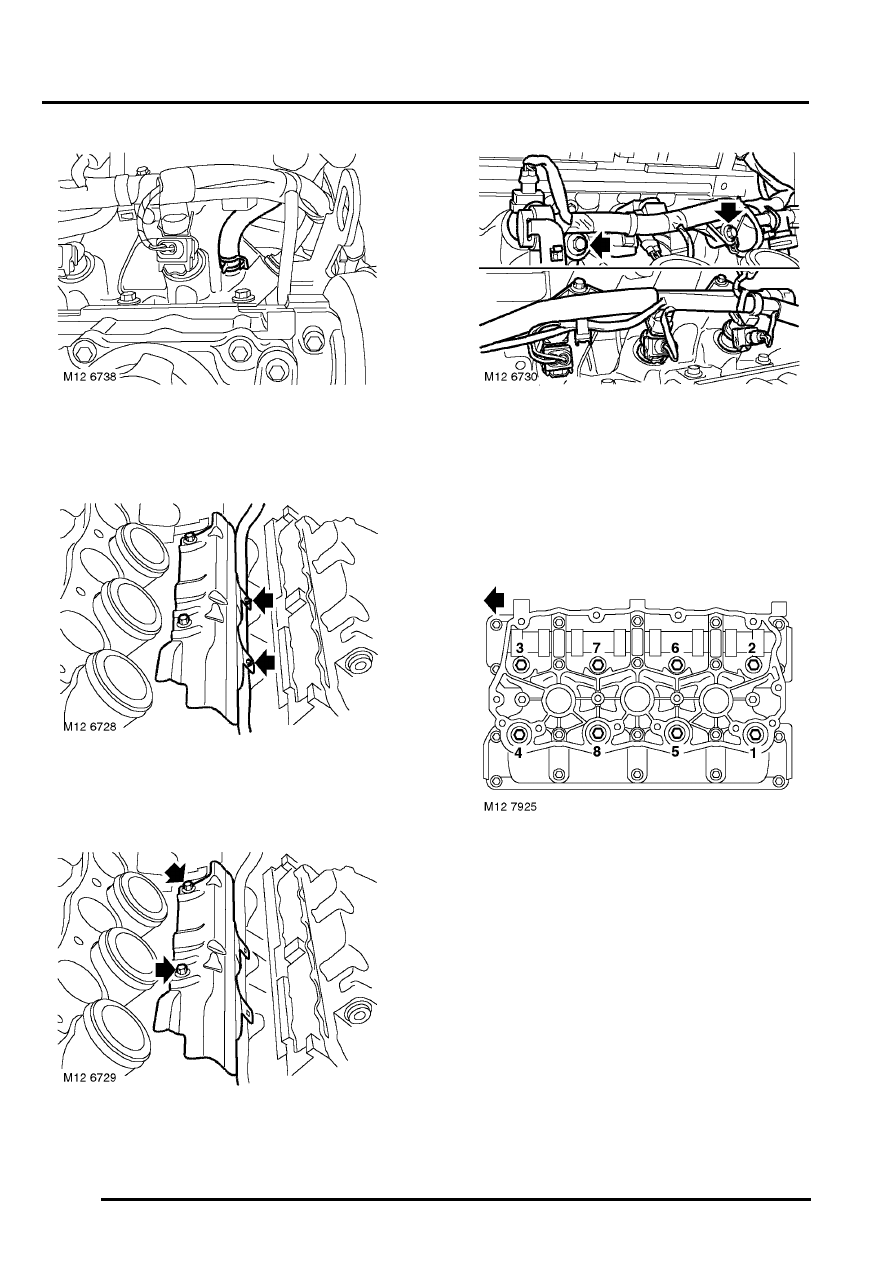

10. Release clip and disconnect coolant bleed

hose from RH inlet manifold, position hose
aside.

11. Release injector harness clips from injector

protection cover - if fitted, or from bosses on
fuel rail.

12. Remove 2 bolts securing protection cover - if

fitted and RH fuel rail to RH inlet manifold,
remove cover.

13. Remove 2 bolts securing fuel rail to LH inlet

manifold.

14. Release injectors from manifolds and carefully

lay fuel rail and injectors aside.

CAUTION: Always fit plugs to open
connections to prevent contamination.

15. Using sequence shown, progressively loosen

and remove 8 cylinder head bolts.

16. Remove cylinder head.

CAUTION: Support both ends of cylinder
head on blocks of wood.

17. Remove and discard cylinder head gasket.

CAUTION: Do not rotate crankshaft with LH
cylinder head fitted.

18. Remove and discard 2 cylinder head locating

dowels.

NOTE: Replacement dowels are supplied with
new cylinder head gasket.

ENGINE - K SERIES KV6

OVERHAUL 12-3-81

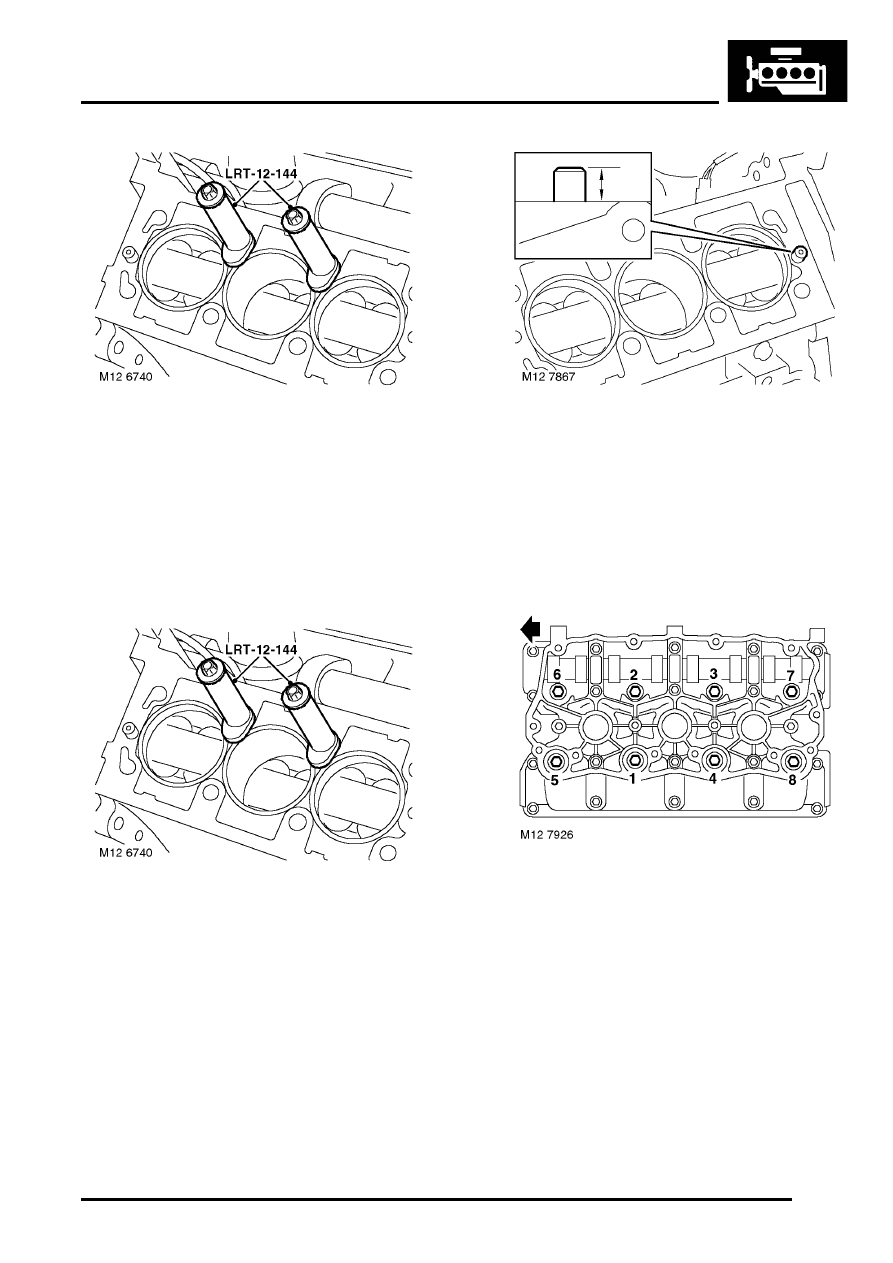

19. Fit cylinder liner clamps LRT-12-144 and

secure with cylinder head bolts.

CAUTION: Ensure that feet of clamps do not
protrude over bores.

Refit

1. Clean cylinder head face.

CAUTION: Use suitable gasket removal
spray and a plastic scraper.

2. Remove bolts securing cylinder liner clamps

LRT-12-144 to cylinder block and remove
clamps.

CAUTION: Do not rotate crankshaft.

3. Clean cylinder block face, dowels and dowel

holes.

4. Clean cylinder head bolts and wipe dry.
5. Lightly lubricate threads and beneath heads of

cylinder head bolts with clean engine oil.

6. Fit 2 new metal locating dowels supplied with

replacement cylinder head gasket.

7. Check that fitted height of dowels is between 10

to 11 mm (0.40 to 0.43 in) above cylinder block
top face.

8. Fit new cylinder head gasket onto cylinder

block with the word 'TOP' uppermost.

9. With assistance, fit cylinder head and carefully

position RH inlet to LH inlet manifold.

10. Carefully enter cylinder head bolts, DO NOT

DROP. Screw bolts into place by hand.

11. Using sequence shown, tighten cylinder head

bolts progressively to:

l

Stage 1 - 25 Nm (18 lbf.ft)

l

Stage 2 - 25 Nm (18 lbf.ft)

l

Stage 3 - 25 Nm (18 lbf.ft)

l

Stage 4 - Further 180

°

12. Fit RH camshaft cover gasket.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Camshaft cover gasket - RH.

13. Remove and discard lower 'O' rings from

injectors.

14. Clean injectors and injector locations in fuel rail.
15. Lubricate new 'O' rings with castor oil and fit to

injectors.

16. Position fuel rail assembly and secure injectors

to inlet manifolds.

ENGINE - K SERIES KV6

12-3-82 OVERHAUL

17. Position injector protection cover - if fitted to RH

fuel rail and secure injector harness to
protection cover or fuel rail with clips.

18. Fit bolts securing fuel rail to inlet manifolds and

tighten to 9 Nm (7 lbf.ft).

19. Connect coolant bleed hose to inlet manifold

and secure with clip.

20. Position ignition coils to LH inlet manifold.
21. Position earth lead, fit nuts and bolts securing

ignition coils to LH inlet manifold and tighten to
9 Nm (7 lbf.ft).

22. Connect multiplugs to plug top coils and secure

with locking clips.

23. Clean camshaft timing belt cover backplate

bolts and apply Loctite 242 to the first 3 threads.

24. Position backplate, fit and tighten bolts to 9 Nm

(7 lbf.ft).

25. Fit new camshaft timing belt.



 +

 ENGINE - K SERIES KV6,

OVERHAUL, Camshaft timing belt.

26. Clean exhaust manifold and mating face on

cylinder head.

27. Fit new exhaust manifold gasket. Position

exhaust manifold, fit nuts and using sequence
shown, tighten to 45 Nm (33 lbf.ft).

28. Connect RH HO2S multiplug, secure multiplug

in coolant rail bracket.

Cylinder head - decarbonise

$% 12.29.19

Remove

1. Remove cylinder head gaskets.



 +

 ENGINE - K SERIES KV6,

OVERHAUL, Cylinder head gasket - LH.


 +

 ENGINE - K SERIES KV6,

OVERHAUL, Cylinder head gasket - RH.

Disassembly

1. LH Cylinder head: Remove 3 bolts securing

LH rear timing belt cover and remove cover.

2. RH Cylinder head: Remove 2 bolts securing

RH rear timing belt cover heat shield to cylinder
head.

3. RH Cylinder head:Remove 3 bolts securing

RH rear timing belt cover; remove cover.

M12 6880

M12 6694
