IDENTIFICATION NUMBERS

05-3

Td4 engines

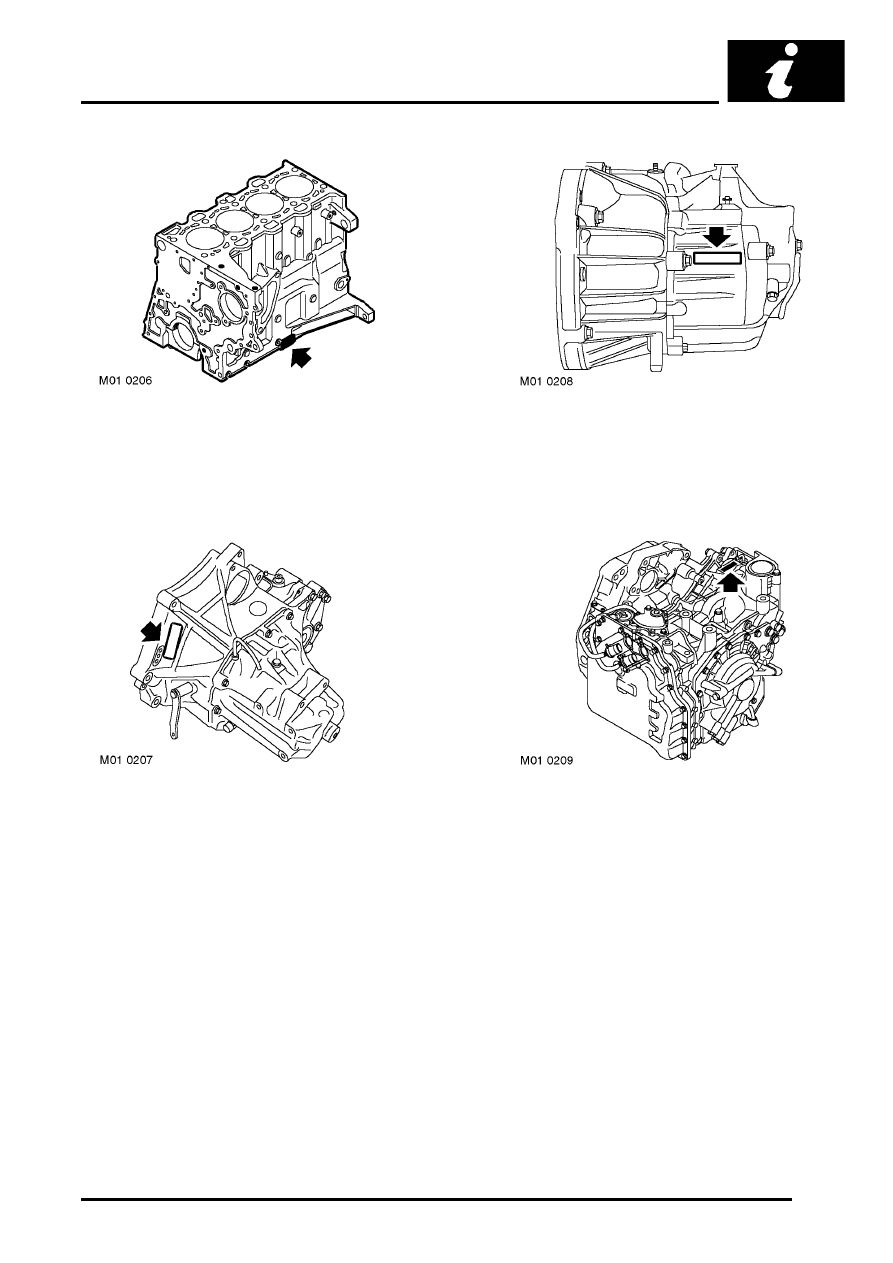

Manual gearbox number
PG1 gearbox serial number is provided on a barcode
label attached to the front face of the clutch housing.

PG1 gearbox

Getrag gearbox serial number is provided on an
adhesive barcode label attached to the gearbox
casting.

Getrag gearbox

Automatic gearbox number
The JATCO automatic gearbox serial number is
stamped on the upper RH side of the gearbox casing.

JATCO automatic gearbox

IDENTIFICATION NUMBERS

05-4

IRD unit

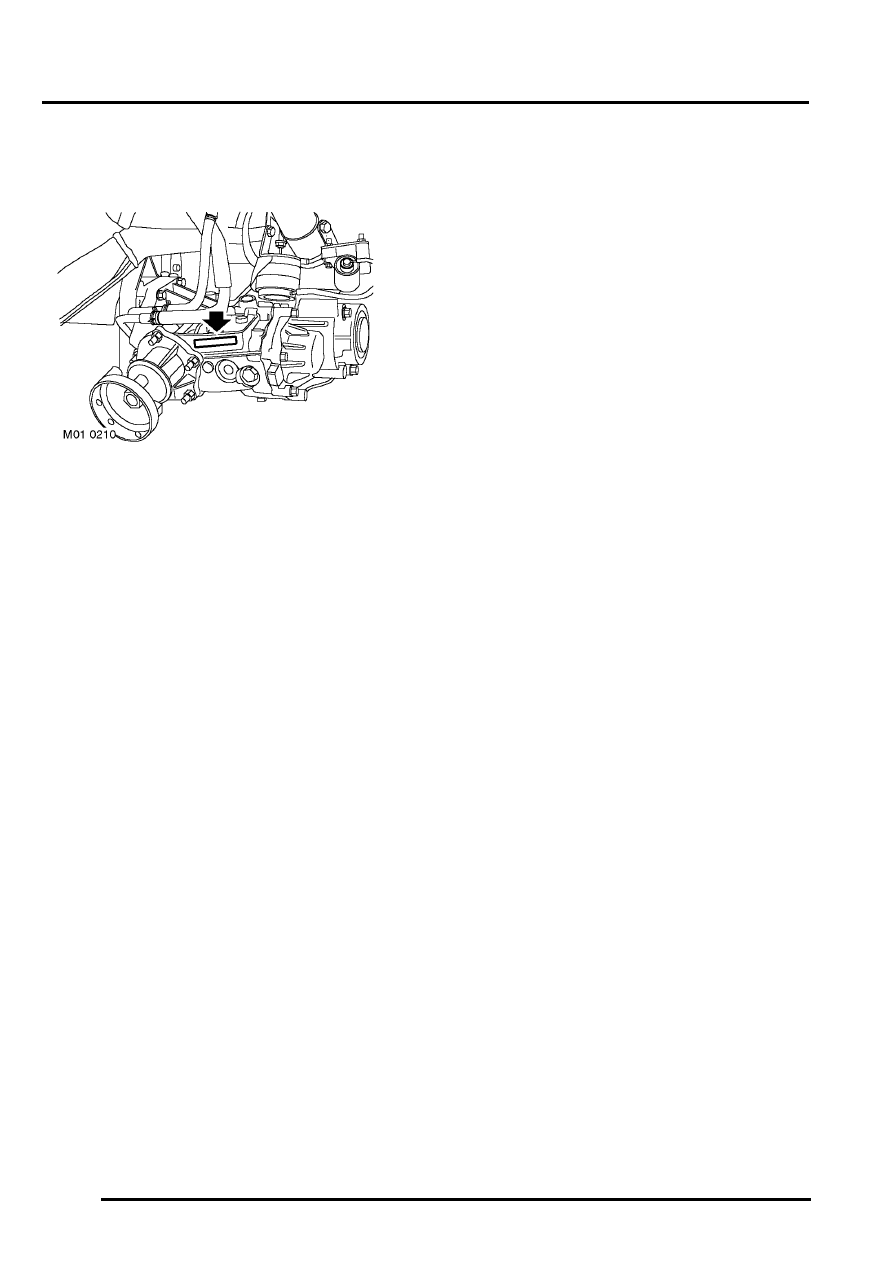

The IRD unit serial number is provided as a barcode
on an adhesive label applied to the IRD casing.

IRD unit

TORQUE WRENCH SETTINGS

06-1

TORQUE WRENCH SETTINGS

Maintenance

TORQUE DESCRIPTION

METRIC

IMPERIAL

K1.8 engine oil drain plug

25 Nm

18 lbf.ft

KV6 engine oil drain plug

25 Nm

18 lbf.ft

Td4 engine oil drain plug

28 Nm

21 lbf.ft

Td4 engine oil filter cap

25 Nm

18 lbf.ft

Automatic gearbox oil drain plug

45 Nm

33 lbf.ft

Automatic gearbox oil filler/level plug

14 Nm

10 lbf.ft

Manual gearbox oil drain plug

35 Nm

26 lbf.ft

Manual gearbox oil filler/level plug

35 Nm

26 lbf.ft

Road wheel bolts - Alloy and steel wheels

115 Nm

85 lbf.ft

TORQUE WRENCH SETTINGS

06-2

Engine – Td4

TORQUE DESCRIPTION

METRIC

IMPERIAL

Acoustic cover to engine

8 Nm

6 lbf.ft

Ancillary drive belt jockey pulley Allen bolt

*

24 Nm

18 lbf.ft

Ancillary drive belt tensioner arm nut

10 Nm

7.5 lbf.ft

Big end bearing cap bolts:

⇒

 Stage 1

5 Nm

3.5 lbf.ft

⇒

 Stage 2

25 Nm

18 lbf.ft

⇒

 Stage 3

+70

°

+70

°

Camshaft bearing cap bolts

†

10 Nm

7.5 lbf.ft

Camshaft cover bolts

†

10 Nm

7.5 lbf.ft

Camshaft sprocket retaining screw:

⇒

 Stage 1

20 Nm

15 lbf.ft

⇒

 Stage 2

+35

°

+35

°

Chain lubrication jet bolt

10 Nm

7.5 lbf.ft

Coolant rail to exhaust manifold bolts

20 Nm

15 lbf.ft

Coolant rail to exhaust manifold bolts

8 Nm

6 lbf.ft

Crankshaft pulley:

⇒

 Stage 1

100 Nm

74 lbf.ft

⇒

 Stage 2

+60

°

+60

°

⇒

 Stage 3

+60

°

+60

°

⇒

 Stage 4

+30

°

+30

°

Crankshaft rear oil seal housing:

⇒

 M6 bolts

10 Nm

7.5 lbf.ft

⇒

 M8 bolts

22 Nm

16 lbf.ft

Cylinder block reinforcing plate

22 Nm

16 lbf.ft

Cylinder head bolts:

⇒

 Stage 1

†

80 Nm

59 lbf.ft

⇒

 Stage 2

†

-

1

/

2

 turn

-

1

/

2

 turn

⇒

 Stage 3

†

50 Nm

37 lbf.ft

⇒

 Stage 4

†

+90

°

+90

°

⇒

 Stage 5

†

+90

°

+90

°

⇒

 Stage 6 – tighten 41 mm bolt in position 12

110 Nm

81 lbf.ft

Cylinder head to timing cover Allen screws

15 Nm

11 lbf.ft

Dipstick tube to oil filter housing bolt

10 Nm

7.5 lbf.ft

Drive plate to crankshaft bolts

†

115 Nm

85 lbf.ft

EGR cooler to cylinder head and lifting bracket bolts

25 Nm

18 lbf.ft

Engine breather pipe to air cleaner housing bolt

10 Nm

7.5 lbf.ft

Engine lifting eye bolts

20 Nm

15 lbf.ft

Engine mounting bracket assembly to engine bolts

100 Nm

74 lbf.ft

Engine mounting bracket to hydramount nut

85 Nm

63 lbf.ft

Engine lower steady bracket bolts:

⇒

 M10

45 Nm

33 lbf.ft

⇒

 M12

50 Nm

37 lbf.ft

Engine steady mounting bolt

100 Nm

74 lbf.ft

Exhaust manifold to cylinder head nuts

24 Nm

18 lbf.ft

Flywheel to crankshaft bolts

†

115 Nm

85 lbf.ft

Fuel pipe bracket to oil filter housing bolt

10 Nm

7.5 lbf.ft

Fuel pipe union nuts

30 Nm

22 lbf.ft

Fuel pump drive chain lower guide Allen bolt

24 Nm

18 lbf.ft
