PANEL REPAIRS

REPAIRS 77-2-43

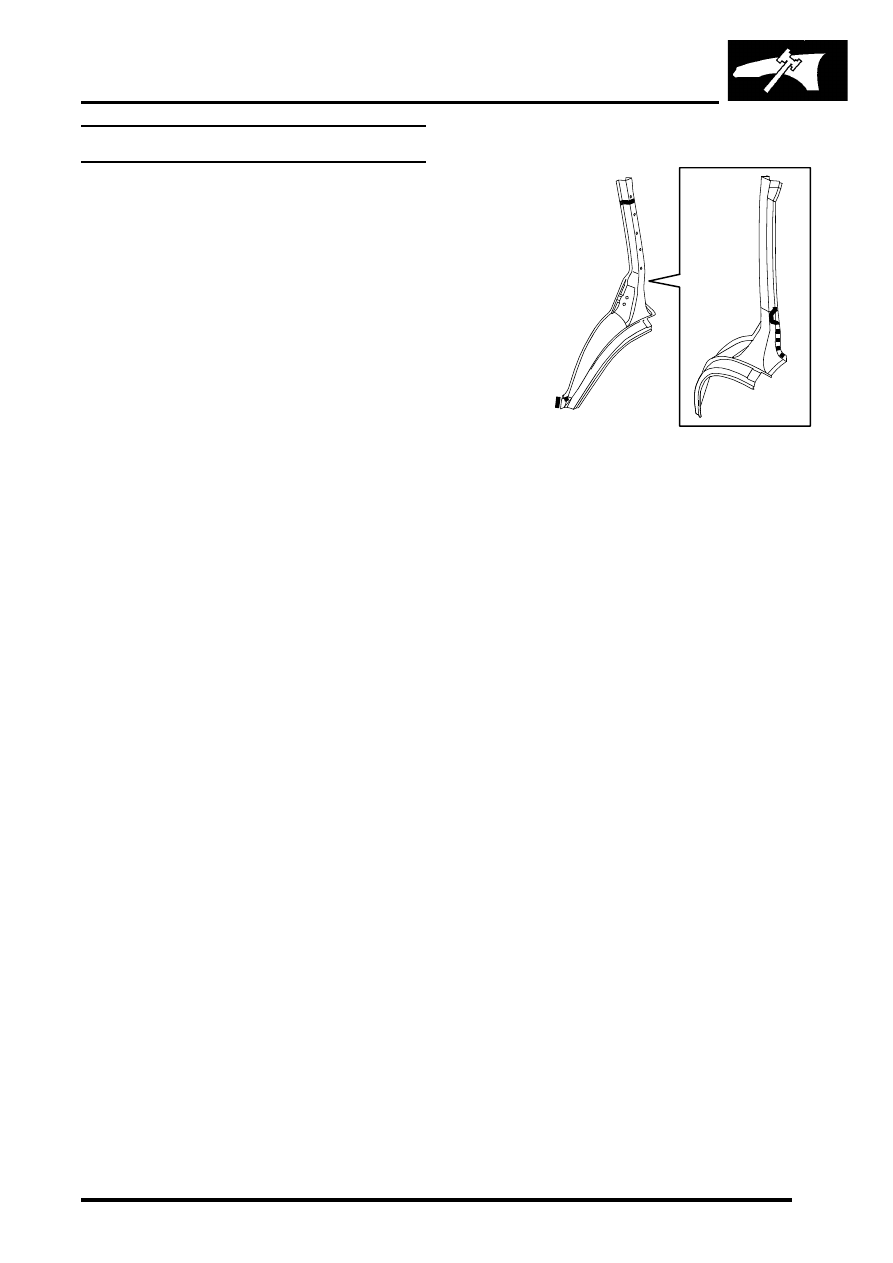

'D' post outer assembly

In this procedure, the panel body side assembly is
also replaced in conjunction with the 'D' post
assembly. The 'D' post inner closing panel can also
be replaced in this procedure, if required.

Remove

1. Disconnect both battery leads, negative lead

first.

2. Disconnect leads/multiplug from alternator.
3. Remove panel body side assembly.



 +

 PANEL REPAIRS, REPAIRS, Panel

body side assembly.

4. Remove RH or LH sill finisher.
5. Remove front seat.



 +

 SEATS, REPAIRS, Seat - front.

6. RH side: Remove power amplifier.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, Amplifier - power.

7. LH side: Remove CD autochanger.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, CD autochanger.

8. Remove 'B/C' post lower trim casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - lower - 'B' post.

9. Remove rear seat.



 +

 SEATS, REPAIRS, Seat - rear.

10. Remove loadspace carpet.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Carpet - loadspace.

11. Release carpet for access to 'D' post assembly

and position aside.

12. Remove relevant wiring.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Fit and secure wiring.
2. Position and secure carpet into position.
3. Fit loadspace carpet.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Carpet - loadspace.

4. Fit rear seat.



 +

 SEATS, REPAIRS, Seat - rear.

5. Fit 'B/C' post lower trim casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - lower - 'B' post.

6. LH side: Fit CD autochanger.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, CD autochanger.

7. RH side: Fit power amplifier.



+

 IN CAR ENTERTAINMENT,

REPAIRS, Amplifier - power.

8. Fit front seat.



+

 SEATS, REPAIRS, Seat - front.

9. Fit RH or LH sill finisher.

10. Fit panel body side assembly.



+

 PANEL REPAIRS, REPAIRS, Panel

body side assembly.

11. Connect leads/multiplug to alternator.
12. Connect battery leads, negative lead last.

M77 1699B

PANEL REPAIRS

77-2-44 REPAIRS

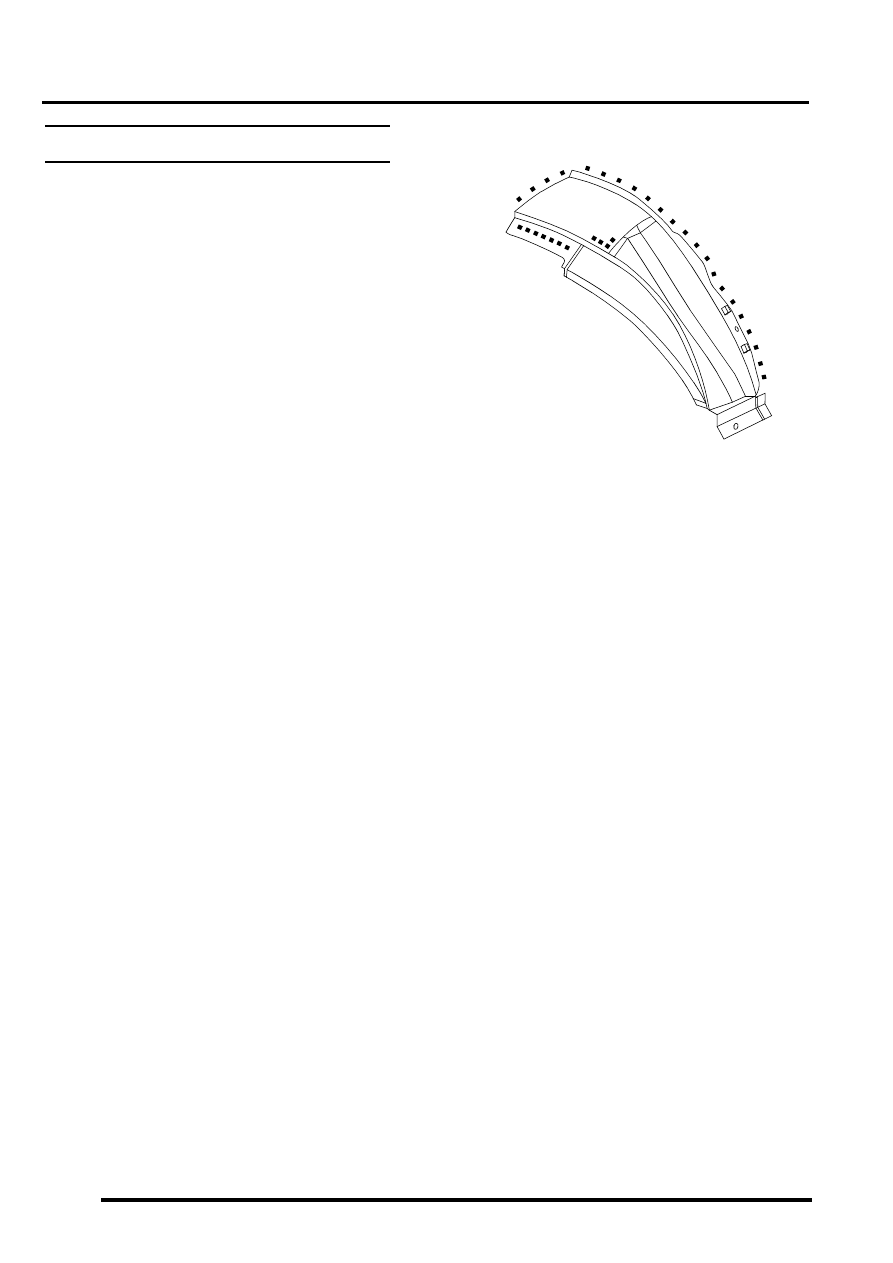

Wheelarch rear outer assembly

In this procedure, the panel body side assembly is
replaced in conjunction with the wheelarch rear outer
assembly.

Remove

1. Disconnect both battery leads, negative lead

first.

2. Disconnect leads/multiplug from alternator.
3. Remove panel body side assembly.



 +

 PANEL REPAIRS, REPAIRS, Panel

body side assembly.

4. Remove front seat.



 +

 SEATS, REPAIRS, Seat - front.

5. RH side: Remove power amplifier.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, Amplifier - power.

6. LH side: Remove CD autochanger.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, CD autochanger.

7. Remove 'B/C' post lower trim casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - lower - 'B' post.

8. Remove rear seat.



 +

 SEATS, REPAIRS, Seat - rear.

9. Remove loadspace carpet.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Carpet - loadspace.

10. Release carpet for access to 'D' post assembly

and position aside.

11. Remove relevant wiring.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Fit and secure wiring.
2. Position and secure carpet into position.
3. Fit loadspace carpet.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Carpet - loadspace.

4. Fit rear seat.



 +

 SEATS, REPAIRS, Seat - rear.

5. Fit 'B/C' post lower trim casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - lower - 'B' post.

6. LH side: Fit CD autochanger.



+

 IN CAR ENTERTAINMENT,

REPAIRS, CD autochanger.

7. RH side: Fit power amplifier.



+

 IN CAR ENTERTAINMENT,

REPAIRS, Amplifier - power.

8. Fit front seat.



+

 SEATS, REPAIRS, Seat - front.

9. Fit panel body side assembly.



+

 PANEL REPAIRS, REPAIRS, Panel

body side assembly.

10. Connect leads/multiplug to alternator.
11. Connect battery leads, negative lead last.

M77 1700A

PANEL REPAIRS

REPAIRS 77-2-45

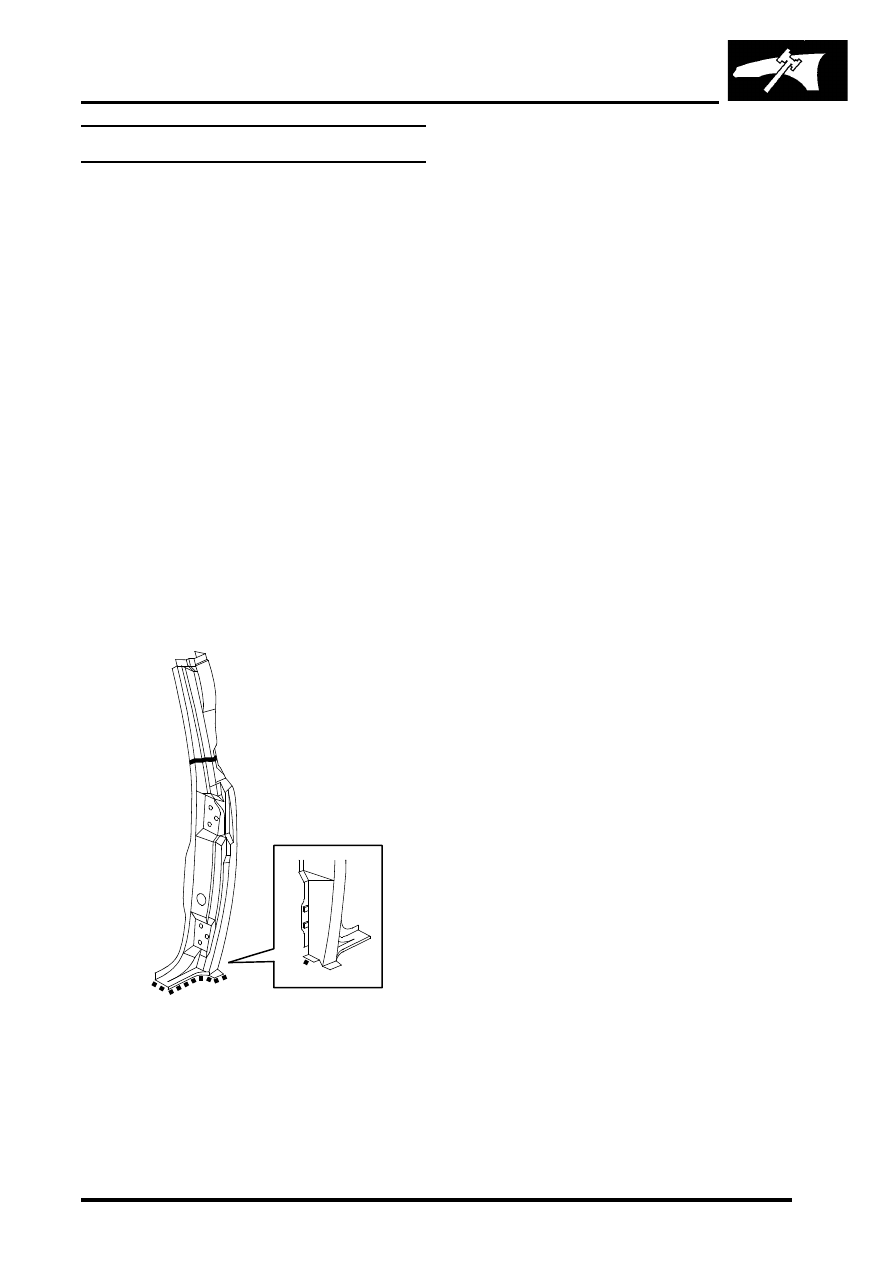

'E' post assembly

In this procedure, the panel body side assembly and
tail door are replaced in conjunction with the 'E' post
assembly. If required the 'E' post closing assembly
can also be replaced.

Remove

1. Disconnect both battery leads, negative lead

first.

2. Disconnect leads/multiplug from alternator.
3. Remove panel body side assembly.



 +

 PANEL REPAIRS, REPAIRS, Panel

body side assembly.

4. Remove rear seats.



 +

 SEATS, REPAIRS, Seat - rear.

5. Remove loadspace carpet.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Carpet - loadspace.

6. Remove third row seat belts.



 +

 RESTRAINT SYSTEMS, REPAIRS,

Seat belts - third row.

7. Remove relevant wiring.
8. Remove rear drip rail finisher.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Fit rear drip rail finisher.
2. Fit and secure wiring.
3. Fit third row seat belts.



+

 RESTRAINT SYSTEMS, REPAIRS,

Seat belts - third row.

4. Fit loadspace carpet.



+

 INTERIOR TRIM COMPONENTS,

REPAIRS, Carpet - loadspace.

5. Fit rear seats.



+

 SEATS, REPAIRS, Seat - rear.

6. Fit panel body side assembly.



+

 PANEL REPAIRS, REPAIRS, Panel

body side assembly.

7. Connect leads/multiplug to alternator.
8. Connect battery leads, negative lead last.

M77 1701A

PANEL REPAIRS

77-2-46 REPAIRS

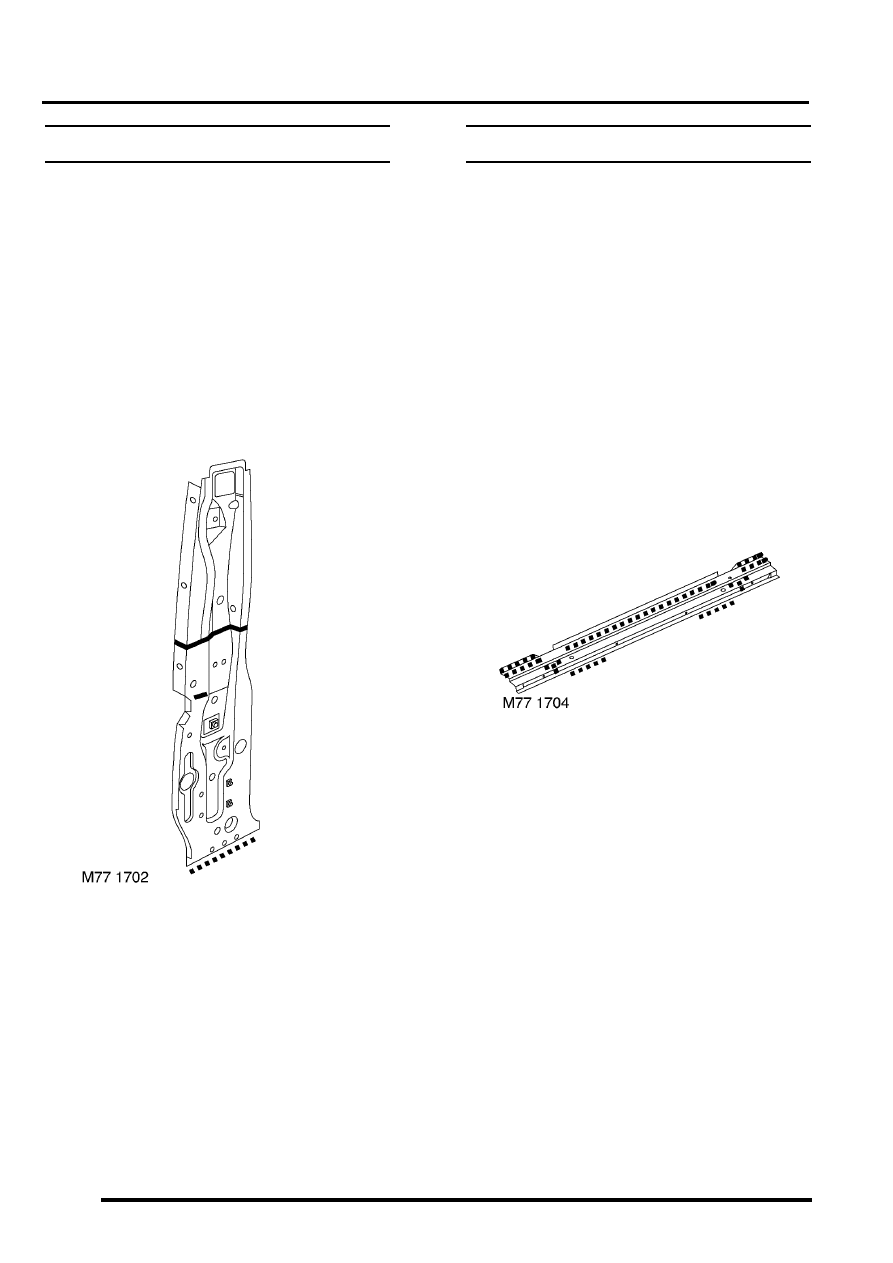

'E' post closing assembly

In this procedure, the panel body side assembly, tail
door and 'E' post assembly are replaced in
conjunction with the 'E' post closing assembly.

Remove

1. Disconnect both battery leads, negative lead

first.

2. Disconnect leads/multiplug from alternator.
3. Remove 'E' post assembly.



 +

 PANEL REPAIRS, REPAIRS, 'E' post

assembly.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Fit 'E' post assembly.



 +

 PANEL REPAIRS, REPAIRS, 'E' post

assembly.

2. Connect leads/multiplug to alternator.
3. Connect battery leads, negative lead last.

Cross member outer rear panel

In this procedure, the panel body side assembly and
the 'E' post assembly are replaced in conjunction
with the cross member outer rear panel.

Remove

1. Disconnect both battery leads, negative lead

first.

2. Disconnect leads/multiplug from alternator.
3. Remove 'E' post assembly.



+

 PANEL REPAIRS, REPAIRS, 'E' post

assembly.

4. Remove rear folding step.



+

 EXTERIOR FITTINGS, REPAIRS,

Rear folding step.

5. Remove exhaust tailpipe heatshield.
6. Remove relevant wiring.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Fit and secure wiring.
2. Fit exhaust tailpipe heatshield.
3. Fit rear folding step.



+

 EXTERIOR FITTINGS, REPAIRS,

Rear folding step.

4. Fit 'E' post assembly.



+

 PANEL REPAIRS, REPAIRS, 'E' post

assembly.

5. Connect leads/multiplug to alternator.
6. Connect battery leads, negative lead last.
