BRAKES

REPAIRS

70-47

Sensor – ABS – rear

$% 70.65.31

ABS sensor is supplied fitted to wheel hub and
must not be removed.

Remove

1. Remove wheel hub.



 +

 REAR SUSPENSION, REPAIRS,

Wheel hub.

Refit

1. Fit wheel hub.



 +

 REAR SUSPENSION, REPAIRS,

Wheel hub.

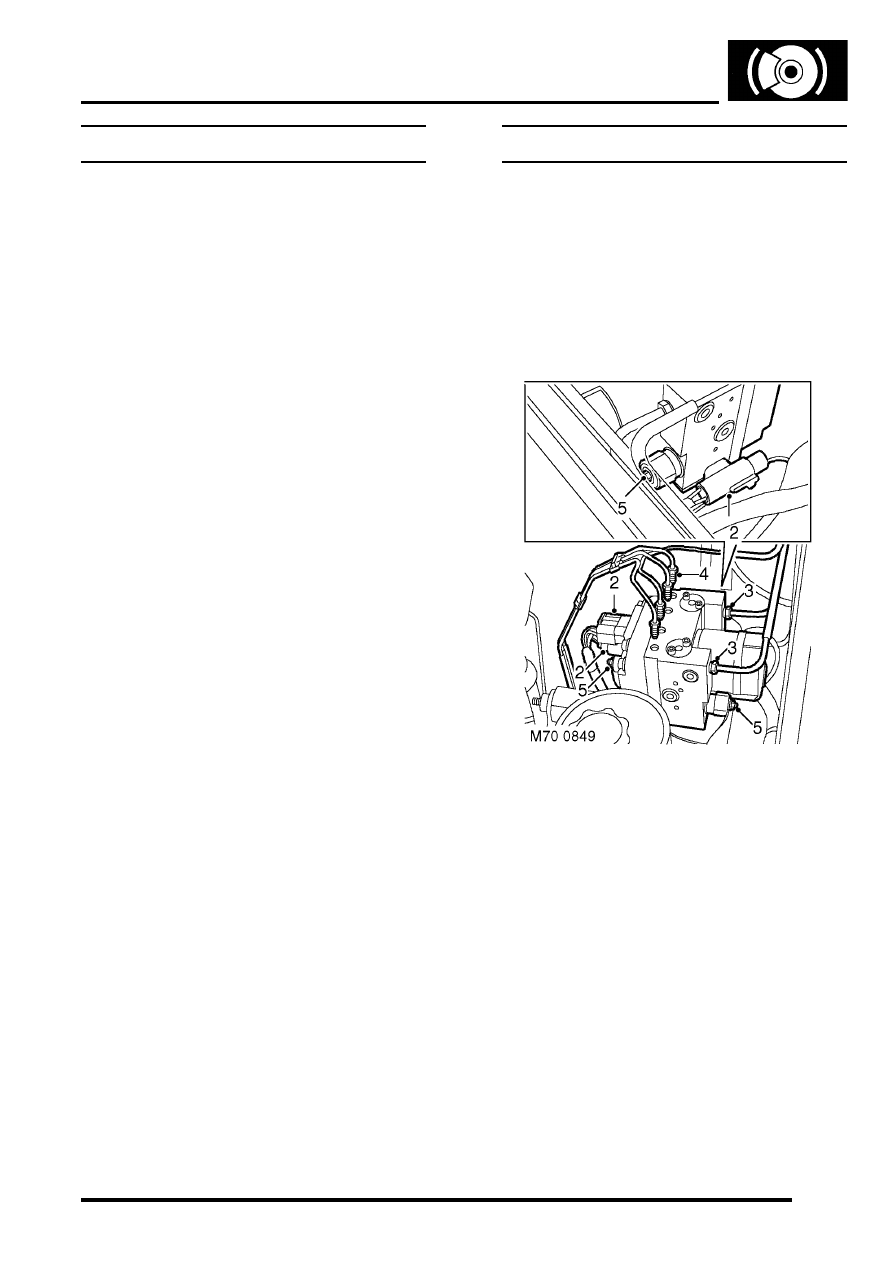

Modulator unit - ABS

$% 70.65.49

Remove

1. Position cloth under modulator to absorb fluid

spillage.

CAUTION: Brake fluid will damage paint
finished surfaces. If spilled, immediately
remove fluid and clean area with water.

2. Disconnect 3 multiplugs from ABS  modulator.
3. Disconnect 2 inlet brake pipe unions from pump

side of modulator.

CAUTION: Always fit plugs to open
connections to prevent contamination.

4. Disconnect 4 outlet brake pipe unions from top

of modulator.

CAUTION: Always fit plugs to open
connections to prevent contamination.

5. Loosen 3 nuts securing modulator to mounting

bracket.

6. Release and remove modulator from mounting

bracket.

7. Remove 3 mounting rubbers from  modulator.

BRAKES

70-48

REPAIRS

Refit

1. Position mounting rubbers to modulator.
2. Position  modulator to mounting bracket,

tighten nuts to 9 Nm (7 lbf.ft).

3. Clean brake pipe unions.
4. Connect brake pipe unions to modulator

ensuring pipes are connected to their correct
ports.

5. Tighten  13 mm unions to 22 Nm  (16 lbf.ft) and

11 mm unions to 14 Nm  (10 lbf.ft).

6. Connect multiplugs to modulator.
7. Bleed brakes.



 +

 BRAKES, ADJUSTMENTS, Brake

system bleeding.

8. To ensure correct operation, the ABS  system

MUST be tested using TestBook.

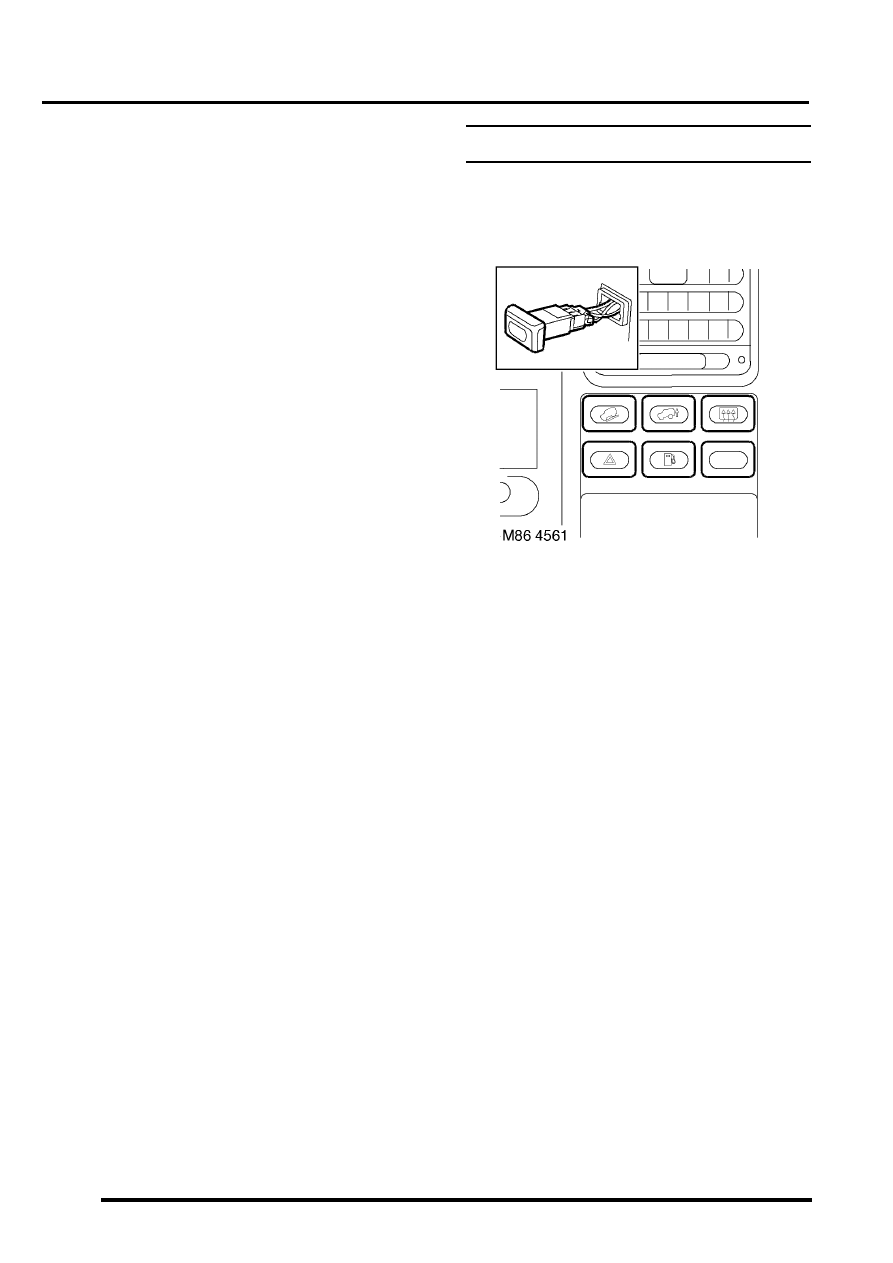

Switch - Hill descent control

$% 70.70.11

Remove

1. Carefully remove switch.
2. Disconnect multiplug from switch.
3. Remove switch.

Refit

1. Connect multiplug switch.
2. Position switch and push to secure.

BRAKES

REPAIRS

70-49

Switch - handbrake

$% 86.65.45

Remove

1. Remove centre console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - centre - automatic
models.


 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - centre - manual
models.

2. Disconnect Lucar from handbrake  warning

switch.

3. Remove clip and clevis pin securing  cable to

handbrake lever.

4. Remove 2 bolts and remove handbrake lever.
5. Remove 2 screws securing switch to

handbrake lever and remove switch.

Refit

1. Fit switch to handbrake lever and tighten

screws.

2. Position handbrake lever to floor and tighten

bolts to 22 Nm (16 lbf.ft).

3. Align cable to handbrake lever and fit  clevis pin

and clip.

4. Connect Lucar to handbrake  switch.
5. Fit centre console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - centre - automatic
models.


 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - centre - manual
models.
