FRONT SUSPENSION

REPAIRS

60-57

7. Fit pipe clamps to pipe, align clamps to  front

cross member and fit bolts.

8. Valve block to reservoir pipe:   Fit pipe to clip

on LH chassis member.

9. Fit pipe clamp to pipes, align clamp to

suspension turret and secure with nut.

10. Fit pipe clamp to pipes, align clamp to RH

chassis member and secure with bolt.

11. Align and secure harness to suspension turret.
12. Fit 'O' ring to air cleaner.
13. Fit air hose to throttle body and secure with clip.
14. Fit air flow meter and secure with clips.
15. Connect multiplug to MAF sensor.
16. Fit lower fan cowl and secure  with screws.
17. Fit viscous fan.



 +

 COOLING SYSTEM - V8, REPAIRS,

Fan - viscous.

18. Fit RH splash shield and secure with  screws.
19. Fit road wheel(s).
20. Fit valve block.



 +

 FRONT SUSPENSION, REPAIRS,

Valve block - ACE.

21. Renew ACE high pressure filter.
22. Lower vehicle.

Pipe assembly - pump or reservoir to
valve block - ACE - diesel

$% 60.60.32

CAUTION: The ACE hydraulic system is
extremely sensitive to the ingress of dirt or
debris. The smallest amount could render the
system unserviceable. It is imperative that the
following precautions are taken.

l

ACE components are thoroughly cleaned
externally before work commences;

l

all opened pipe and module ports are
capped immediately;

l

all fluid is stored in and administered
through clean containers.

Remove

1. To avoid any possibility of swarf  ingress,

remove valve block.


 +

 FRONT SUSPENSION, REPAIRS,

Valve block - ACE.

2. Drain cooling system.



 +

 COOLING SYSTEM - Td5,

ADJUSTMENTS, Drain and refill.

3. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

4. Remove RH front road wheel.

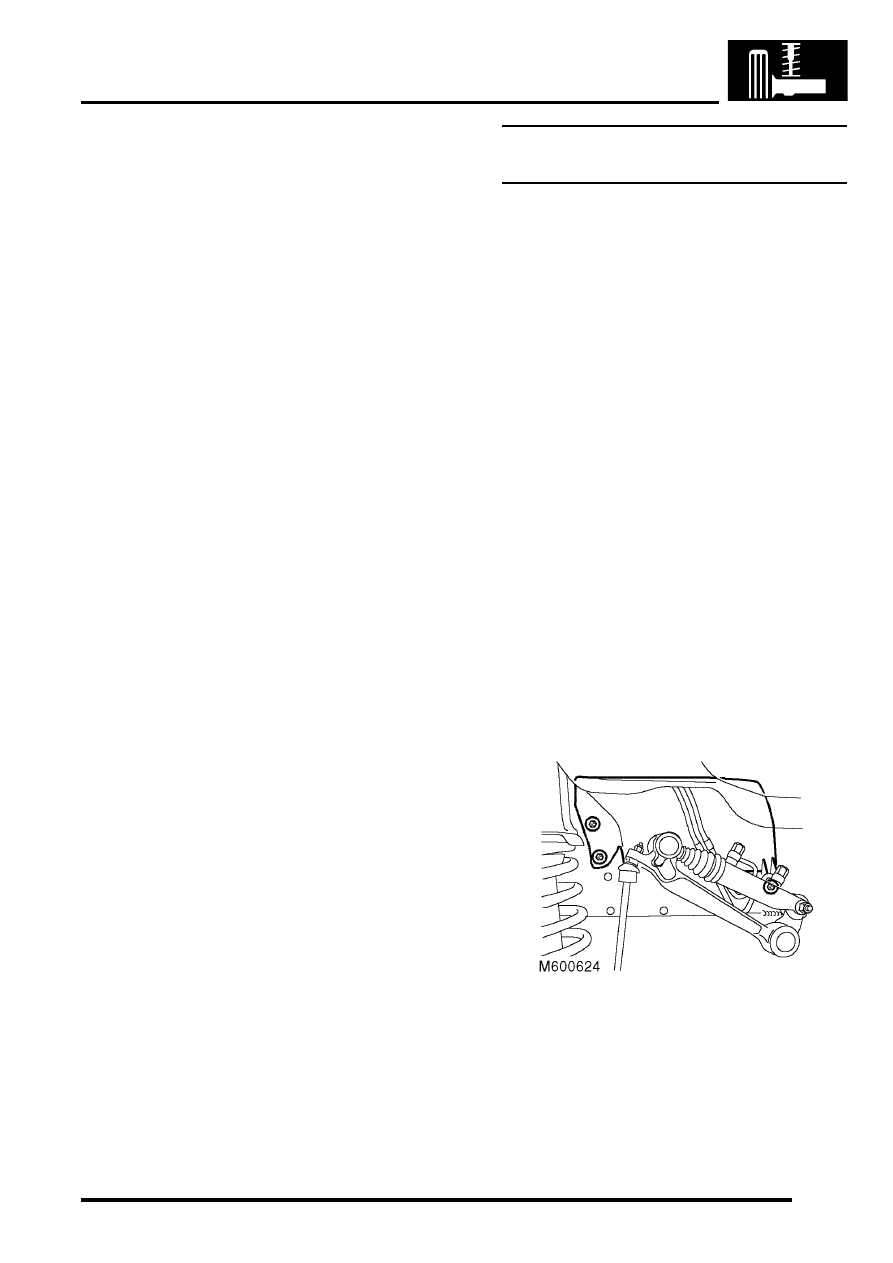

5. Remove 3 screws and remove splash  shield.
6. Remove viscous fan.



+

 COOLING SYSTEM - Td5, REPAIRS,

Fan - viscous.

FRONT SUSPENSION

60-58

REPAIRS

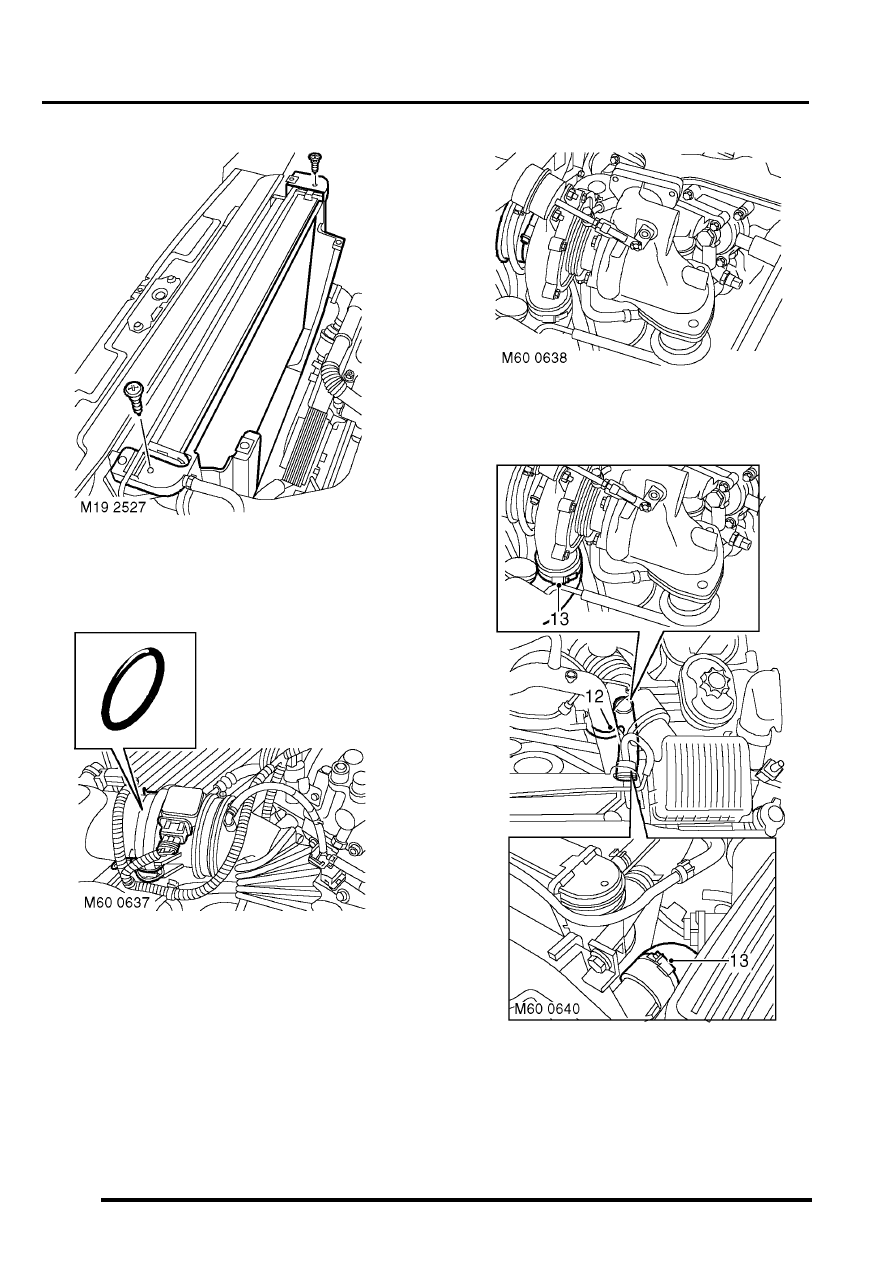

7. Remove 2 screws securing lower half of  fan

cowl and remove cowl.

8. Disconnect multiplug from air flow  meter.

9. Release clips and remove air flow meter  from

air cleaner.

10. Collect 'O' ring.

11. Loosen clip, disconnect air hose from

turbocharger and move hose aside.

12. Release clip and disconnect pressure  sensing

hose from turbocharger outlet pipe.

13. Loosen clips securing turbocharger  outlet pipe

hoses.

14. Remove turbocharger outlet pipe and  hoses as

an assembly.

FRONT SUSPENSION

REPAIRS

60-59

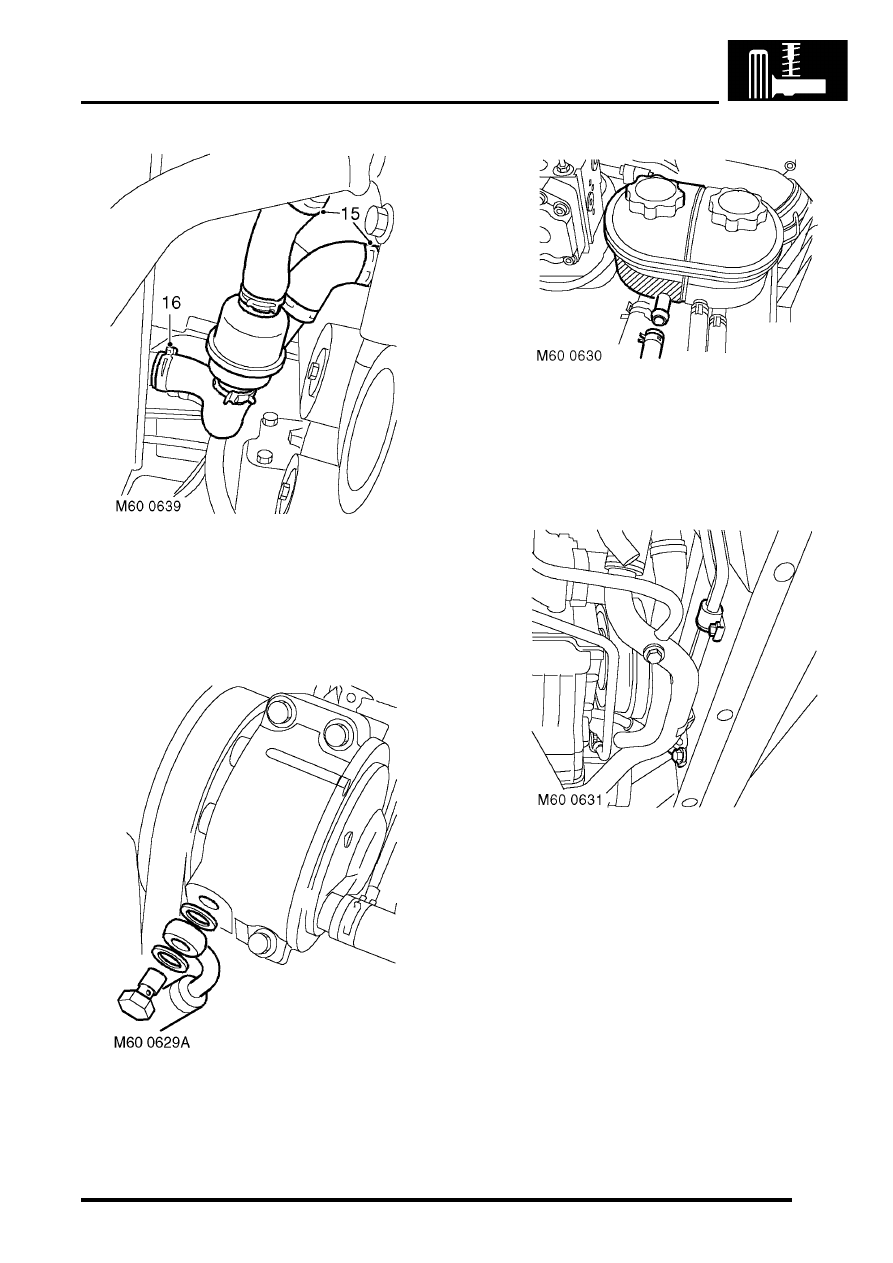

15. Release clips and disconnect 2  thermostat

housing hoses from coolant pipe.

16. Release clip and disconnect bottom hose  from

radiator.

17. Remove thermostat housing with hoses.
18. Position container to collect ACE fluid loss.

19. Pump to valve block pipe: Remove   banjo

bolt securing fluid hose  to ACE pump and
discard sealing washers.

CAUTION: Always fit plugs to open
connections to prevent contamination.

20. Valve block to reservoir pipe:    Release clip,

disconnect hose from   ACE fluid reservoir and
remove clip from   hose.

CAUTION: Always fit plugs to open
connections to prevent contamination.

21. Remove bolts securing 2 pipe clamps to

chassis front cross member and remove
clamps.

FRONT SUSPENSION

60-60

REPAIRS

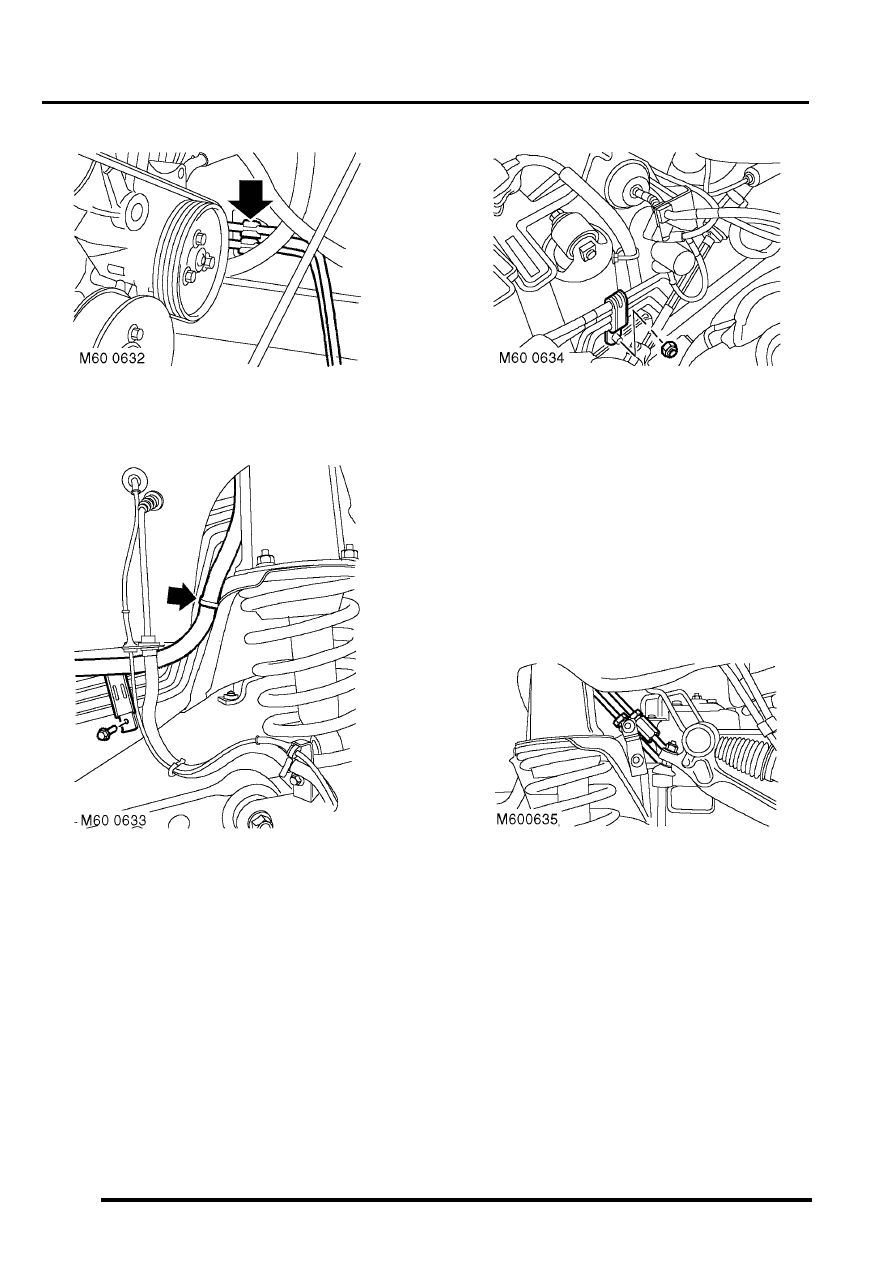

22. Valve block to reservoir pipe:   Release fluid

return pipe from clip on   LH chassis member.

23. Remove bolt securing pipe clamp to RH

chassis member and remove clamp.

24. Release harness clip from RH suspension

turret.

25. Remove nut securing pipe clamp to  bracket on

RH suspension turret and remove  clamp.

26. Release pipe from isolator above chassis RH

front outrigger.

27. Cut pipe at suitable  point near suspension

turret.

28. Remove and discard front and rear  sections of

pipe.

Refit

1. Fit both sections of new pipe to  vehicle.
2. Ensure 'O' ring is fitted to union on  front section

of pipe.

3. Push both sections of pipe  together squarely

and tighten union nut to   16 Nm (12 lbf.ft).

4. Locate pipe in isolator above chassis RH front

outrigger. Fit cable tie around isolator to secure
pipe.

5. Valve block to reservoir pipe: Fit clip to

reservoir hose, connect hose  to reservoir and
secure with clip.

6. Pump to valve block pipe: Ensure  pipe banjo

and ACE pump connections are  clean, fit new
sealing washers, align   banjo to pump and
tighten bolt to 29 Nm (21 lbf.ft).
